Bloc de prises électriques précâblées pour simplifier le pontage de prises

Bloc de prises électriques précâblées pour simplifier le pontage de prises

Lorsqu’on est pressé sur chantier, le matériel électrique permet de gagner du temps. Dans cet optique, Je vais vous parler d’une solution qui permet d’en économiser: le bloc de prises électriques précâblées.

Bloc de prises électriques, qu’est ce que c’est?

Il s’agit tout simplement de l’association de deux, trois ou quatre prises électriques, pour respectivement, des prises de courant encastrées doubles, triples ou quadruples.

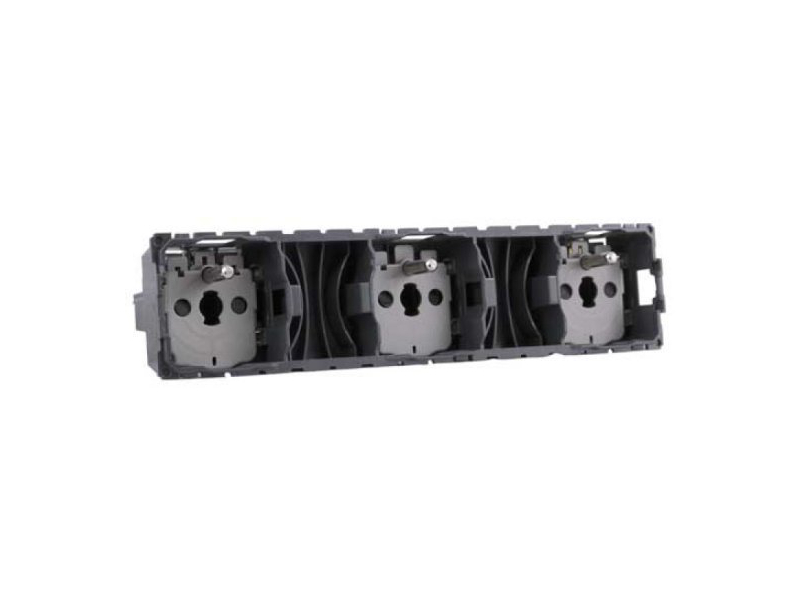

Cette association est faite en usine en un seul bloc, avec par exemple la photo ci dessous:

bloc-prise-electrique-precablees-triplePourquoi faire?

L’idée avec un bloc de prises électriques, c’est de réaliser une prise double, triple ou quadruple, sans avoir à faire le cablage des prises électriques dans la boite d’encastrement.

Concrètement cela permet:

  1. De supprimer le pontage entre les prises électriques dans la boite d’encastrement.
  2. De faciliter la réalisation d’une prise multiple encastrée.
  3. De diminuer le cout en main d’oeuvre.

Les modèles de bloc de prises électriques précâblées

Voici quelques références de prises électriques précâblées selon le modèle d’appareillage choisi:

Bloc de prises Legrand:

Celiane Legrand:

Le constructeur Legrand propose trois références de bloc de prises électriques dans la gamme Celiane: Prise double, prise triple et prise quadruple.

bloc de prises electriques legrand précablées

Bloc de prises électriques précâblées Legrand Celiane

Voici les références et des liens d’achat pour chaque prise précâblée. Chacune des prises nécessite l’emploi d’un support spécifique et une plaque de finition pour terminer l’assemblage de l’appareillage électrique.

Celiane 2x2P+T précâblée – prise double:
  • référence bloc de prise: 067124.
  • support 080252.

Lien d’achat du bloc de prise double.

Celiane 3x2P+T précâblée – prise triple:
  • référence bloc de prise: 067126.
  • support 080253.
  • Plaque de finition 2 postes.

Lien d’achat du bloc de prise triple.

Celiane 4x2P+T précâblée – prise quadruple:
  • référence bloc de prise: 067128.
  • support 080253.
  • Plaque de finition spéciale 6/8 modules.

Lien d’achat du bloc de prise quadruple.

Mosaic Legrand:

prise mosaic précâblée blocédouble à encastrer

Bloc de prise à encastrer Mosaic double

Mosaic 2x2P+T précâblée – prise double:
  • Référence bloc de prise: 77142.
  • support 080252.

Lien d’achat du bloc de prise double.

Mosaic 3x2P+T précâblée – prise triple:
  • Référence bloc de prise: 77143.
  • support 080253.

Lien d’achat du bloc de prise triple.

Bloc de prises de marque Hager:

Gamme Kallysta:

Kallysta 2x2P+T précâblée – prise double:
  • Référence: WK122.
Kallysta 3x2P+T précâblée – prise triple:
  • Référence: WK123.
bloc prise encastrée hager kallyste

Prise de courant multiple Hager

Rentabilité de ce matériel électrique?

En tant que professionnel, je cherche avant tout a optimiser mon temps, tout en pensant à la rentabilité. Pour un particulier, ce principe de rentabilité est moins important car le temps d’exécution n’est pas un critère aussi primordial.

L’achat d’une prise électrique précâblée est elle un bon investissement?

comparatif prix bloc prise precablee

Avant d’utiliser une prise électrique précâblée, il faut voir si la rentabilité est intéressante

Pour répondre à cette question, je prends pour exemple le bloc de prise Legrand triple en Celiane.

Comparaison du cout matériel

J’analyse dans un premier temps le cout de la partie matérielle (en prenant les références de prix sur des boutiques en ligne de confiance comme la MarketPlace ManoMano). Je ne prends pas en compte les éléments de finition, ni le fil électrique nécessaire à faire les raccordements / pontages entre prises électriques:

Matériel pour la réalisation d’une prise triple avec les éléments séparés:

  • 3 Supports batibox ref 080251: 5,82 euros TTC.
  • 3 mécanismes de prises 2P+T CELIANE ref 067111: 17,52 TTC.
  • Total matériel: 23,34 euros TTC.

Matériel pour la réalisation d’une prise triple avec le bloc des prises précâblées:

  • 1 Support batibox ref 080253: 10 euros TTC.
  • 1 mécanisme bloc de prise CELIANE ref 067126: 17,53 euros TTC.
  • Total matériel: 27,53 euros TTC.

La différence de tarif est à l’avantage des éléments qui sont achetés séparément: 4,19 euros TTC.

Comparaison du coup en main d’oeuvre

Maintenant, j’analyse le temps passé au cablage des prises électriques. Je pars sur un tarif horaire d’électricien moyen de 50 euros HT pour estimer le coût engendré.

Prise triple fabriquée avec les références unitaires:

  • Temps pour la mise en place d’une prise triple avec les éléments séparés: 6 minutes
    • Installation des 3 support batibox.
    • Dénudage des fils pour les pontages entre chaque mécanismes.
    • Cablage des 3 prises électriques.
    • Raccordement à l’alimentation électrique.
  • Cout total de main d’oeuvre: 6 euros TTC.

Installation du Bloc de prise assemblé:

  • Temps pour la mise en place du bloc de prises: 1 minute
    • installation du support batibox
    • Raccordement à l’alimentation électrique
  • Cout engendré: 1 euros TTC.

La différence de tarif est à l’avantage du bloc de prise: 5 euros TTC.

Comparaison globale matériel / main d’oeuvre:

En croisant les données estimatives ci dessus, la réalisation d’un bloc de prise soi-même fait perdre 0,8 euros TTC.

Conclusion:

Le bloc de prise est une solution matérielle intéressante avec un prix a peu près semblable. Mais il faut prendre en compte deux paramètres que je n’ai pas inclus dans mes estimations:

La fatigue manuelle: la manipulation des fils ne paraît pas difficile au premier abord, mais quand vous câblez toute la journée des appareillages électriques, je peux vous garantir que les mains sont fatiguées à la fin de la journée. C’est d’autant plus vrai pour les professionnels.

La gestion des stocks: Cette notion s’adresse plus aux professionnels. L’utilisation d’un bloc de prise permet de ne pas prendre en compte le matériel à commander et à stocker pour la réalisation d’une prise multiple encastrée. En sachant d’avance la présence d’une prise triple, il suffit de commander le matériel adéquat.



Vous avez aimé cet article ?
Écrit par Guillaume, électricien expert
Guillaume DENIS
Électricien
Passionné par l'électricité, qu'elle vienne d'un transformateur ou qu'elle soit issue du soleil. Ingénieur électronicien de formation, j'ai décidé de me reconvertir en tant qu'électricien en...
4 commentaires
Mary-Christine NOËL
20 octobre 2024

Bonjour,
J’ai une prise double « normale » que je dois changer. Est-il possible de la remplacée par une prise précablée sachant qu’il y a les câbles de l’ancienne prise ? Merci pour votre retour. Cordialement

Didier
15 janvier 2020

Bonsoir,

Existe-t-il ce type de bloc prises pré câblées en saillie (goulotte) au lieu de prises encastrées?

Carminas
16 janvier 2020

Bonsoir

Oui cela existe en mettant par exemple :
https://www.legrand.fr/pro/catalogue/38174-3-x-2pt/triple-prise-de-courant-2pt-inclinees-a-45deg-precablees-ik07-mosaic-6-modules-avec-bornes-automatiques-blanc
dans des cadres saillies :
https://www.legrand.fr/pro/catalogue/38369-pour-6-8-ou-3-x-2-modules-horizontal-support-ref-0-802-53/cadre-saillie-profondeur-40mm-mosaic-pour-6-8-ou-3×2-modules-horizontal-et-support-reference-080253

ou par encore :
https://www.legrand.fr/pro/catalogue/38461-3-x-2pt-6-modules/triple-prise-de-courant-2pt-speciale-goulotte-mosaic-a-clippage-direct-6-modules-blanc
directement sur une goulotte :
https://www.legrand.fr/pro/catalogue/38412-goulotte-1-compartiment/goulotte-1-compartiment-a-clippage-direct-mosaic-50x80mm-de-longueur-2m-blanc

Didier
17 janvier 2020

Merci beaucoup

Charly
28 juillet 2017

Bonjour !
Encore merci pour toutes ces précieuses indications. Là encore, petite question marginale, sait-on avec quel diamètre sont réalisés les pontages d’usine ? Lorsque la prise indique 16A d’intensité max, cela veut-il dire qu’ils sont fait en 2,5 mm² ?
Dit autrement (:)) peut-on utiliser des blocs précablés pour les prises spécifiques de la cuisine ? (c’est très tentant…)
Merci mille fois !

Carminas
28 juillet 2017

Bonsoir

On passe 16A tant sur du 1,5² que sur du 2,5².
Je dirais donc, peut importe la manière dont c’est fait dedans, d’autant plus que ce n’est probablement pas câblé, mais plutôt lié avec des pièces métalliques.
Je ne vois pas ce qui empêcherait de les utiliser pour la cuisine.

Carminas
7 mars 2017

Bonjour

J’ajouterai un aspect panne et sécurité

Plus il y a de connexions, plus le risque d’avoir une connexion mal faite qui engendre dysfonctionnement voir échauffement augmente
Sur un bloc multiple que l’on câble soit même unitairement, la démultiplication de tous les fils à l’arrière, qu’il n’est pas forcément simple de faire tenir dans le boitier d’encastrement, ne facilite pas la réalisation aisée des connexions

… même si c’est vrai que les connexions à bornes automatiques limitent ce risque.

Avec un bloc précablé c’est simple, il n’y a que 3 fils à mettre (6 si repiquage vers une autre prise).
