Prise double Schneider S521089: une bonne solution en rénovation

Prise double Schneider S521089: une bonne solution en rénovation

Rénover et mettre une installation électrique aux normes c’est aussi la rendre plus confortable.

On pense à tord qu’il faut se lancer alors dans des travaux d’envergures (ou du moins chronophages). Ce n’est pas forcément le cas car les fabricants de matériel électrique proposent des solutions qui permettent d’allier le confort et le gain de temps à l’installation.

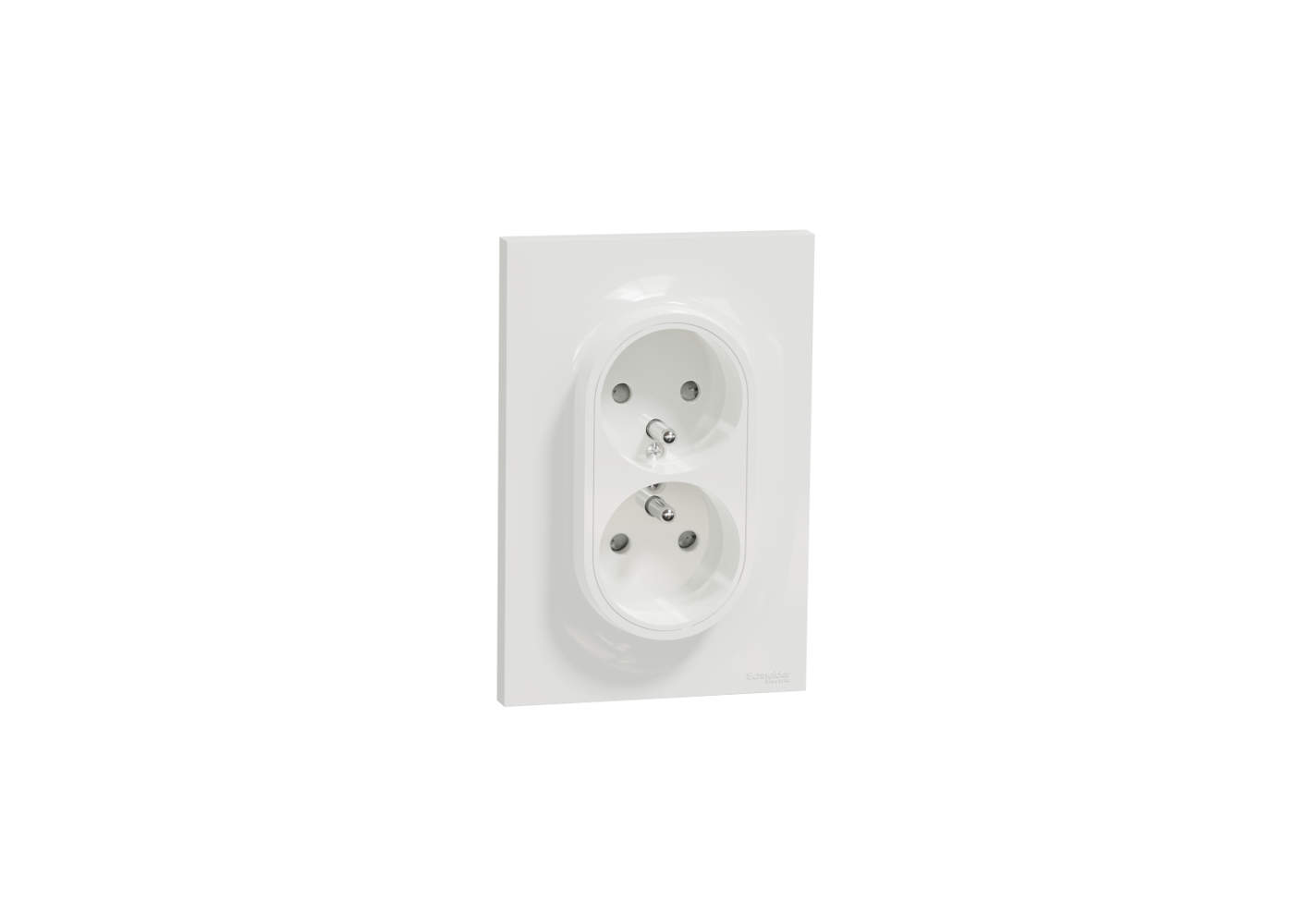

C’est le cas pour cette prise électrique double spéciale rénovation de Schneider Electric vendue sous la référence S521089.

Prise double spéciale rénovation Schneider Electric, caractéristiques techniques:

Spécifications techniques:

  • Marque: Schneider Electric.
  • Gamme: Odace.
  • Design: Styl.
  • Référence: S521089.
  • Type:Prise électrique encastrée avec obturateur.
  • Nombre de pôle: 3 – 2P+T.
  • Raccordement: bornes à vis .
  • Dimensions:
    • Hauteur: 126mm.
    • Largeur: 85mm.
    • Profondeur: 46mm.
    • Profondeur d’encastrement: 27mm.
  • Poids 100g.
  • Indice IP / IK: IP21 – IK04.

Une prise double qui n’occupe qu’un seul espace d’encastrement:

Cette prise porte la dénomination « spéciale rénovation » car elle est constituée, au niveau du mécanisme, d’un bloc prise électrique simple pour créer une prise double.

Il suffit de l’installer en lieu et place d’une prise 2P+T unique et en faire une prise double, sans travaux.

test schneider S521089

Vue arrière du mécanisme de la prise Schneider Electric S521089: le mécanisme occupe une seule place

transformer simplement une prise simple en prise électrique double

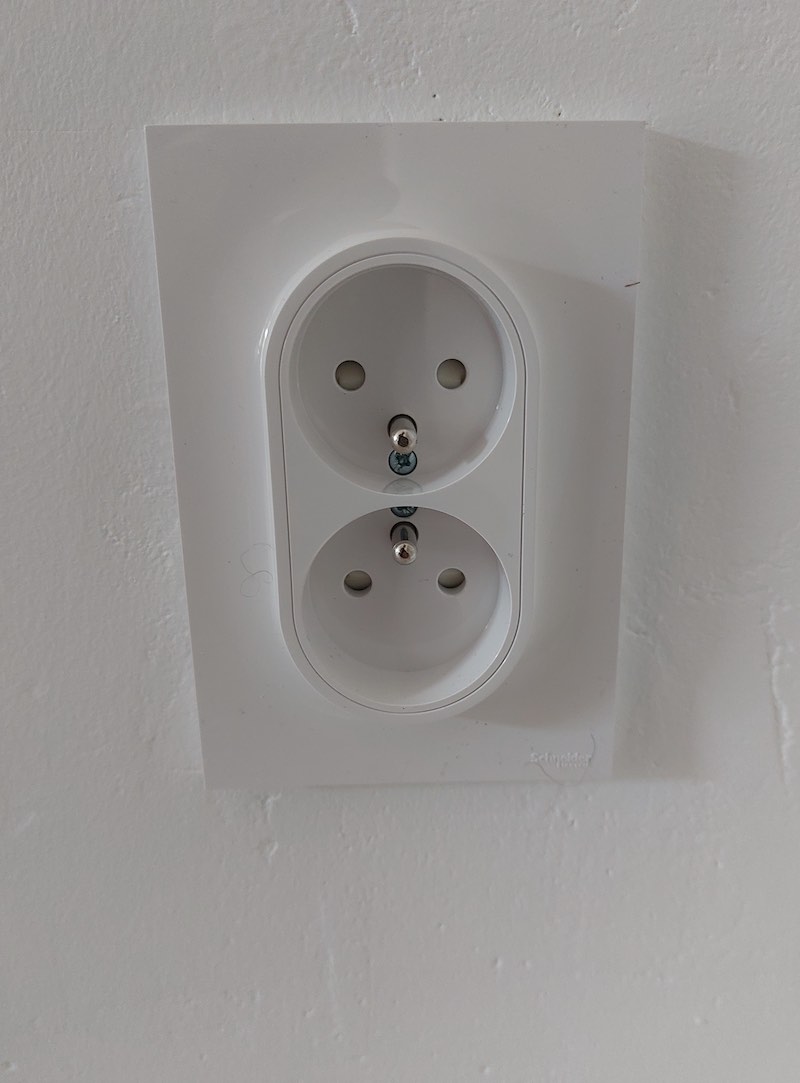

En face avant, ce sont deux prises électriques inversées pour faciliter le branchement électrique des appareils

Prise double Schneider S521089 , phase à droite, neutre à gauche (et inversement):

Ce qu’il faut savoir sur cette prise, c’est qu’il y a un croisement phase neutre au niveau de chaque prise:

  • Sur la prise électrique du bas, la phase sera à droite et le neutre à gauche (si vous avez respecté les bornes de branchement naturellement).
  • Sur la prise du haut, la phase sera à gauche et le neutre à droite.

Pas d’inquiétude la dessus car le branchement phase à droite et neutre à gauche est une pure convention, non une obligation de la norme NF-C-15100. Je vous invite à lire ici mon article dédié sur ce sujet.

Ainsi si vous utilisez un appareil pour tester vos différentiels sur cette prise, certains ne fonctionneront pas car ils injectent le défaut sur une borne uniquement (c’est le cas pour le multimetrix VT35 par exemple).

Installation de la prise double spéciale rénovation Schneider S521089 :

Ce qu’il faudrait faire en temps normal:

Le besoin initial est simple puisqu’il s’agit de remplacer une prise murale 2P+T simple par une prise électrique double. Ceci en vu d’éviter l’utilisation de rallonges électriques.

Dans un mur placo, ce n’est pas « compliqué » puisqu’il suffit d’agrandir le trou existant pour insérer une boite double (en vérifiant au préalable la position des rails placo à proximité immédiate de la dite prise).

Dans le cas présent, il s’agit d’un mur en béton banché dans un vieil appartement des années 1970.

rénovation d'une prise électrique simplement

Ancienne prise encastrée dans un mur béton

A ce niveau, la complexité est autre puisqu’il faut retirer la boite d’encastrement qui est scellée, et en sceller une nouvelle pour appareillage électrique double.

Le travail est loin d’être insurmontable mais prend beaucoup plus de temps et devient aussi plus salissant.

Remplacement de la prise simple par la prise double rénovation Schneider Electric:

Le remplacement de la prise ci dessus s’effectue en 6 étapes:

  1. Mettre l’installation hors tension au niveau du disjoncteur de branchement principal.
  2. Démonter l’ancienne prise.
  3. Séparer le mécanisme et la plaque de finition de la prise double S521089.
  4. Brancher le mécanisme avec les bornes de phase (inscription L), de neutre (inscription N) et la borne de terre. Si vous avez un pont (dérivation électrique) a faire vers une autre prise, il faut utiliser les autres bornes à disposition.
  5. Fixer le mécanisme à la boite d’encastrement en place.
  6. Installer la place de finition.
essai prise double rénovation électrique S521089

Séparation du mécanisme et de la plaque de finition (deux vis à retirer juste au niveau des fiches de terre)

avis prise double Schneider S521089

En rouge, les trois premières connexions Phase neutre Terre, en orange les deuxièmes connexions (pour une éventuelle dérivation vers une autre prise électrique).

Mon avis sur cette solution de prise double S521089 spéciale rénovation de Schneider Electric:

Installation et rendu:

L’installation de cette prise est simple: il y a juste à démonter l’ancienne prise, faire un nettoyage des fils en place et positionner la nouvelle prise électrique double Schneider.

Montre en main, cela ne prend pas plus de 5 minutes.

Le seul reproche que je peux lui faire, c’est l’absence de connexions automatiques.

Une proposition commerciale intéressante:

En tant que pro, je trouve que c’est judicieux d’avoir un modèle  de cette prise double dans le fourgon. Pour un dépannage c’est une proposition intéressante pour un client qui utilise une multiprise.

A chaque fois ou j’ai proposé cette prise Schneider à l’installation, j’ai eu des retours très positifs car le design est plaisant et surtout cette prise est très pratique à l’utilisation.

Comparatif tarif pour cette Prise double Schneider S521089:

Dernier aspect qui est intéressant pour un professionnel, la partie budget.

Cette prise s’affiche à 20 euros en moyenne.

Si on faut un rapide comparatif, il faudrait débourser en matériel environ 9 euros de matériel pour obtenir la même prise. Dans ce calcul, j’ai compté:

  • Deux prises simple de la gamme Odace (5 euros).
  • Une plaque de finition double (2 euros).
  • Une boite d’encastrement double (2 euros).

C’est une différence d’une petite dizaine d’euros.

Pour un montage dans une cloison placo, ça peut se discuter, mais dans le cadre d’un montage scellé – comme dans mon exemple – le calcul n’a pas lieu d’être.

Acheter le prise double Schneider Electric S521089:

Comme indiqué au dessus, il faut compter entre 15 et 20 euros pour cette prise double spéciale rénovation de Schneider Electric.

Vous pouvez la retrouver au meilleur prix ici chez ManoMano ou encore chez Amazon en suivant ce lien.

Conclusion:

Un produit bien pratique de la marque Schneider Electric.  Si vous avez des multi-prises chez vous, c’est une bonne solution pour diminuer leur nombre.

Il faut tout de même faire attention à ne pas utiliser cette prise double spéciale rénovation pour multiplier une prise électrique spécialisée. En effet, ce n’est pas sa vocation. Elle n’acceptera pas sur le long terme le passage d’une intensité de deux gros consommateurs d’électricité, comme par exemple un sèche linge et un lave linge. Dans ce cas il faut vraiment deux lignes électriques distinctes et spécialisées provenant du tableau électrique.
