Boite d’encastrement BBC et boite de dérivation: une solution face aux enjeux énergétiques du bâtiment

21
39238

Régulièrement, nos chers gouvernements relancent le secteur du bâtiment grâce à diverses méthodes et stratagèmes (je te donne de l’argent ici, je t’en reprend deux fois plus là). TVA à 5,5% pour la rénovation, subventions pour la pose de panneaux photovoltaïques….. Aujourd’hui, la mode étant à « l’éconologie » (économie+écologie) voici une nouvelle norme (histoire d’alourdir le système), la RT2012 ou réglementation thermique 2012. L’objectif? Diminuer les pertes énergétique des bâtiments – augmenter l’efficacité énergétique des bâtiments (Vous êtes sur que c’est pas pour relancer le système et toucher un peu plus de taxes??)

Dans la réglementation d’objectifs de la RT2012 (voir ici les textes réglementaires), il y a notamment des exigences de moyens liés à la perméabilité de l’air du bâti.

L’objectif est de maîtriser les flux d’air entrants et de porter attention à tout défaut d’étanchéité non lié à un système de ventilation existant.

C’est à ce titre que je vous présente une solution technique pour l’installation électrique afin répondre à ces exigences: la boite d’encastrement BBC et de dérivation BBC étanches à l’air:

Boite d'encastrement BBC pour la RT 2012

Boite d’encastrement BBC étanche à l’air:

Les boites que je présente dans cet article sont les boites étanches à l’air « XL Air’Métic » du fabricant Eur’Ohm. J’ai choisi cette référence car c’est ce type de boite que je pose sur mes chantiers (installation électrique neuve et même rénovation électrique).

Ces boites présentent une caractéristique principale qui leur permet d’être étanche à l’air: des membranes d’étanchéité en polymère.

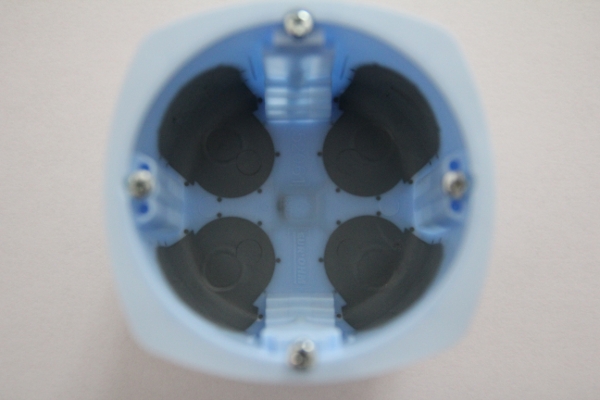

Selon le type de boite, ces opercules sont plus ou moins grandes pour permettre de faire passer les gaines électriques ICTA à l’intérieur. Voici les photos détaillées d’une boite d’encastrement BBC XL Air’Métic diamètre 67mm, profondeur 40mm:

Boite d'encastrement BBC rt2012 étanche a l air

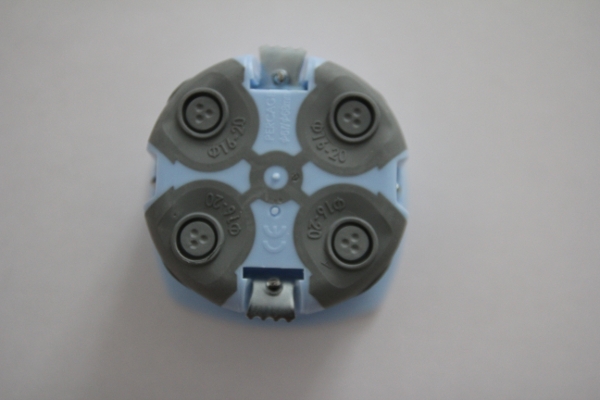

 Les opercules permettent de faire passer des gaines de 16mm et 20mm comme indiqué sur l’arrière de la boite d’encastrement BBC:

Boite BBC à encastrer

Vraiment étanches à l’air ces boites BBC?

« Les fuites d’air sont diminuées de 98% avec les boites d’encastrement BBC par rapport aux boites d’encastrement classiques »

D’où viennent ces chiffres et comment les expliquer?

Il faut savoir que dans le bâtiment en général, les produits sont soumis à des tests et évaluations afin de valider leurs conformités et les caractéristiques techniques annoncées: c’est le rôle du CSTB, le Centre Scientifique et Technique du Bâtiment.

Les composants électriques notamment sont soumis à ces tests et dans notre cas, les boîtes d’encastrement BBC de cet article.

J’ai donc cherché, et j’ai trouvé le rapport CSTB de ces boites d’encastrement BBC. Je vais vous résumer la procédure de test et les résultats.

Procédure de test:

Les boîtes d’encastrement sont installées sur un plaque BA13 comme on pourrait le voir pour un chantier classique. Une gaine ICTA est insérée dans la boite. Cette gaine contient 3 fils et l’extrémité de la gaine est bouchée avec un embout d’étanchéité. Les trois fils transpercent cet embout d’étanchéité. Une dépression (écart de pression) est créée entre  l’entrée et la sortie la boîte: c’est ainsi que la mesure de débit d’air passant est mesurée.

Afin d’avoir une base de comparaison, le même test est réalisé avec des boîtes d’encastrement multimatériaux classiques « XL pro » de chez Eur’ohm ( celles avec les opercules cassantes pour faire entrer les gaines ICTA).

Résultat du test:

Voici un extrait du rapport du CSTB de ces boites d’encastrement Eur’ohm:

« Les deux montages se distinguent uniquement par le type de produit utilisé. Les boites « XL-Pro »…. présentent des débits de fuites correspondant à des ouvertures plus importantes….Les boites « XL Air’Métic » présentent des débits très faibles puisqu’ils restent inférieurs à 4m³/h…… Ainsi les boitiers XL Air’Métic présentent des gains de plus de 98%sur les débits observés pour les écarts de pressions similaires » – extrait du rapport CSTB CAPE AT 13-018

Les différentes versions de boite d’encastrement BBC:

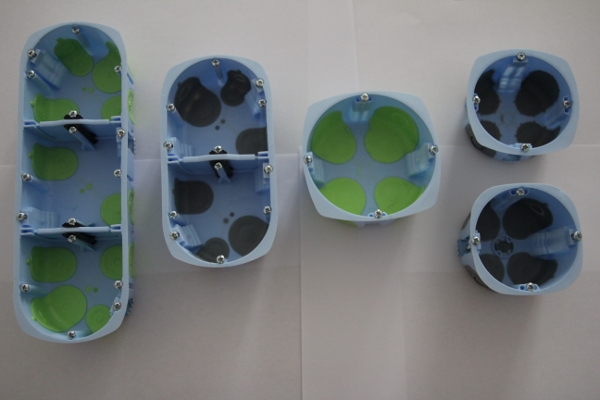

Ces boites se trouvent sous plusieurs formats:

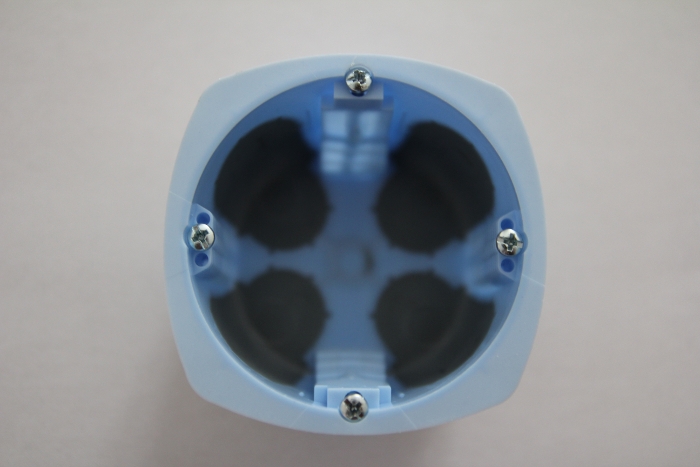

Boite d’encastrement BBC 67mm de diamètre – 40mm de profondeur:

Ce sont les boites dîtes classiques, qui sont installées dans tout l’habitation:

installation électrique étanche rt2012

Boite d’encastrement étanche à l’air 67mm de diamètre – 50mm de profondeur:

Ces boites permettent d’installer des systèmes derrière l »appareillage (par exemple un télérupteur encastré). La profondeur de 50mm permet aussi de câbler plus simplement les dérivations vers les luminaires par exemple.

boite pour isoler l'installation électrique: Boite d'encastrement BBC

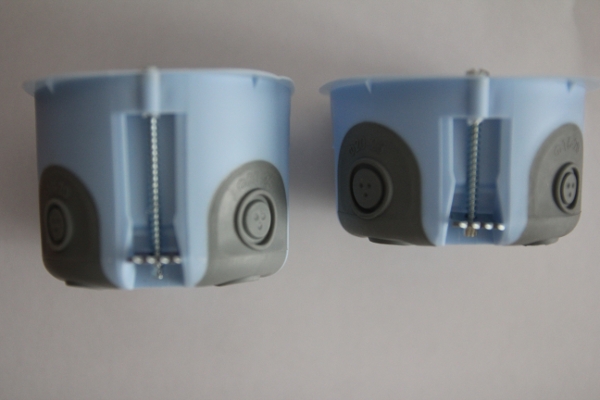

A gauche, une boite d’encastrement de profondeur 50mm

Boite d’encastrement BBC 85mm de diamètre – 40mm de profondeur:

C’est la boite d’encastrement BBC utile dans le cas du raccordement de la prise spécialisée 32A des plaques de cuisson. En effet, les 3 fils électriques en 6mm² ainsi que le domino prennent beaucoup de place dans une boite classique de 67mm. La solution de la boite d’encastrement en 85mm de diamètre est bien appréciée lors du montage de la plaque de cuisson!

boite BBC étanche à l'air 85mm

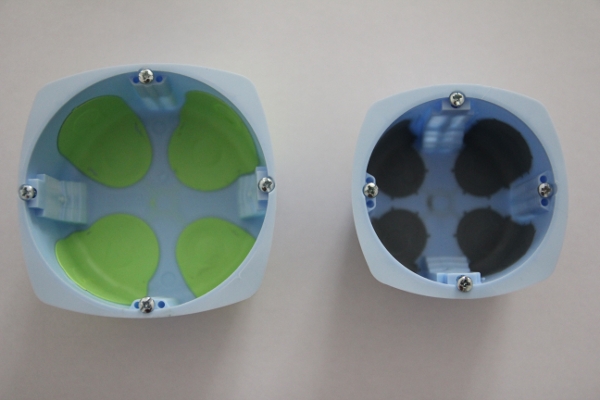

A gauche, la boîte d’encastrement 85mm – a droite celle de 67mm

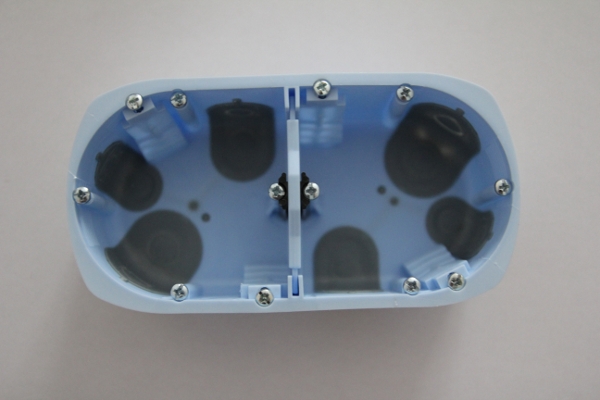

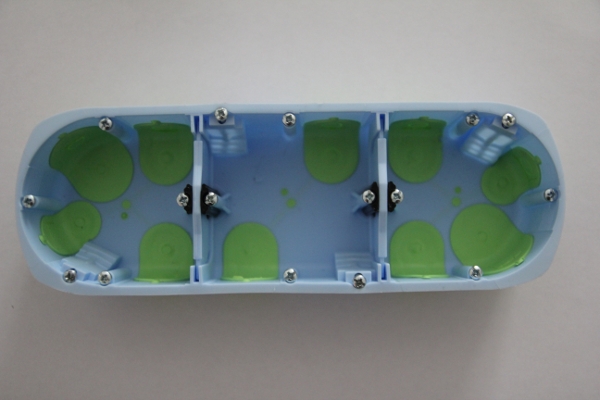

Boite d’encastrement BBC double et triple étanches:

Ces boites sont utilisées pour mettre plusieurs appareillages côte-à-côte. Elles existent en profondeur 50mm, et ont un entraxe de 71mm (appareillages classiques).

Boite d'encastrement BBC double

boite installation électrique conforme RT 2012: Boite d'encastrement BBC
Boite BBC triple

Et les boites de dérivation étanches BBC?

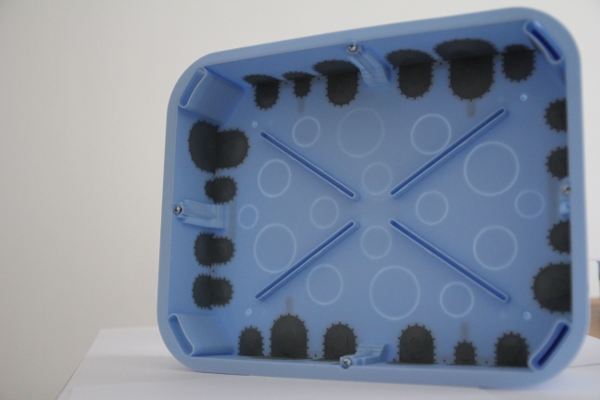

Les boites de dérivation BBC et les boites combles BBC ne sont pas oubliées: elles existent aussi en version étanche. Ci dessous, une boite de dérivation BBC pour cloison sèche étanche (dimensions 250mm x 190mm x 50mm).

Boite de dérivation étanche BBC pour l'installation électrique

Est ce que ça vaut le coup de changer mes anciennes boites d’encastrement?

Avec l’arrivée de ces nouveau matériaux, c’est une question que mes clients, et mes lecteurs, me posent de plus en plus. Quel est l’intérêt de remplacer les anciennes boîtes d’encastrement par des nouvelles boites d’encastrements BBC étanches à l’air.

Voici surement des données qui vous aideront à trouver une réponse:

Les fuites engendrées par les passages des équipements électriques représentent environ 30% de l’étanchéité globale du bâtiment.

Convaincu?

Quelles modèle de boite d’encastrement étanche choisir?

Dans cet article, je vous ai présenté les boites BBC Eur’Ohm. Mais je travaille aussi avec d’autres marques (dont Schneider Electric et Legrand), et voici quelques liens qui pourront vous aider dans vos choix:
