Branchement électrique du va et vient: solution n°1

3
18638

J’ai décidé d’aborder les différentes façons de connecter un montage va et vient. Il existe deux solutions principales que je vais vous montrer dans cet article et celui de la semaine prochaine:

Le branchement électrique du va et vient en câblant dans la boite d’encastrement d’un interrupteur

Avant toute chose, si vous ne maîtrisez pas le va et vient, je vous invite à lire mon article complet sur le va et vient.

Cette solution permet de s’abstenir de l’utilisation d’une boîte de dérivation.

Le principe:

  • L’alimentation électrique arrive à un interrupteur (depuis le tableau électrique ou depuis une boîte de dérivation).
  • Les deux navettes ainsi que le retour lampe circulent entre les deux interrupteurs.
  • Le neutre, la terre et le retour lampe sont envoyés vers le point lumineux.

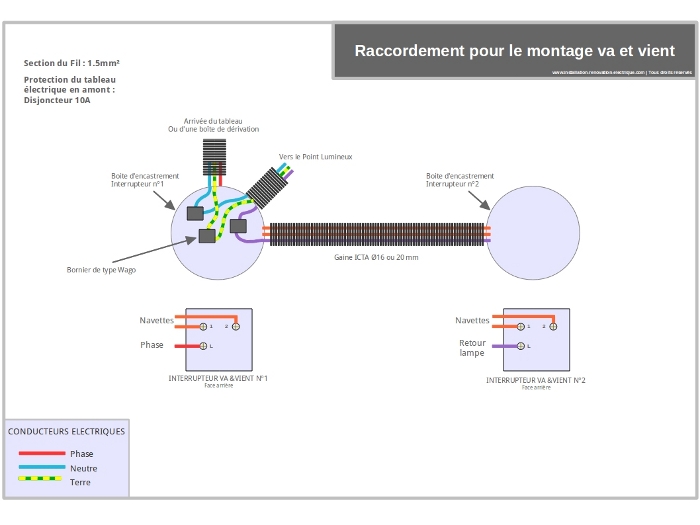

Voici un schéma permettant de comprendre mieux l’explication:

schéma électrique du va et vient et cablage dans l'interrupteur
Cablage du va et vient dans la boite d’encastrement de l’interrupteur

En règle général, pour ce type de branchement, on utilise une boite d’encastrement de 50mm de profondeur.

Elle permet de faciliter la connexion et surtout de pouvoir rajouter l’interrupteur va et vient sans que les connexions ne soient comprimées.

Concernant les raccordements, ils doivent se faire avec des wagos, qui sont plus faciles à utiliser que le domino électrique dans ce genre de situation.

Ce branchement électrique de va et vient est utilisé plutôt dans les installations électriques neuves (on le rencontre rarement en rénovation).

Nous n'avons pas pu confirmer votre inscription.
Merci de vous être inscrit, vous allez bientôt recevoir votre premier mail. Guillaume

Vous avez aimé cet article ?

Je peux vous donner encore plus d'astuces et de conseils pour réussir vos travaux électriques.

Recevoir 30 astuces d'électricien gratuites

3 Commentaires

  1. Bonjour,

    Est-il envisageable de faire les interconnexions dans la boite DCL (P50) plutôt que dans la boite d’encastrement?
    Dans mon cas cela me parait bien plus simple.
    Je fait arriver Phase, neutre et terre dans la boite DCL. De la je repart vers 2 interrupteurs va-et-viens.
    Je connecte le tout avec des WAGO. Ça fait moins de gaines et moins de câble aussi.
    Meme si ce n’est pas ma principale préoccupation.

    • Bonsoir

      En théorie c’est faisable (voir schéma sur le lien) :
      https://www.casimages.com/i/130525080636383211226853.jpg.html
      En pratique compte tenu de l’axe de fixation du DCL, il y a très peu de place pour faire des connexions
      Si vous tentez le coup, privilégiez les mini Wago de la série 2273

  2. Bonjour,
    votre site est une mine d’informations pour moi étant en rénovation d’une maison, je refais l’installation électrique entièrement.
    Juste une question, pourquoi mettre des WAGO sur le neutre, la terre et le retour lampe au lieu de tirer directement ces fils jusqu’au point lumineux ?
    Il y a surement une bonne raison.
    Merci
