Cablage télérupteur: des économies sur le branchement – montage 4 fils

Cablage télérupteur: des économies sur le branchement – montage 4 fils

Je reviens sur le télérupteur avec un angle de discussion un peu différent qui porte sur les différents types de cablage qui permettent de faire des économies en temps  ou en matériel. Pour rappel, le branchement d’un télérupteur est nécessaire lorsqu’il y à plus de deux points de commande d’éclairage (sinon, un montage électrique va et vient suffit).

Il existe plusieurs façon de réaliser le câblage d’un télérupteur et chacune d’entre elle nécessite d’utiliser plus ou moins de fils électriques ou de passer plus ou moins de temps.

Dans certains cas, il peut donc s’avérer utile de choisir une technologie plutôt qu’un autre pour simplifier le cablage du télérupteur et surtout faire des économies en matériel électrique et/ou en main d’oeuvre.

Je vais donc vous proposer les trois solutions qui s’offrent à vous pour câbler un télérupteur:

  • Le montage d’un télérupteur classique (deux schémas électriques différents dit 3 fils et 4 fils).
  • La solution du télérupteur encastré, pour un montage éloigné du tableau électrique.
  • Le télérupteur radio qui simplifie énormément les travaux.

Cablage télérupteur, les 2 montages électriques:

Pour cabler un télérupteur unipolaire modulaire, il existe deux solutions:

  • Le cablage avec 4 fils électriques.
  • Le montage électrique trois fils.

Télérupteur modulaire?

Ci dessus j’ai parlé de télérupteur modulaire. Ca n’aura peut être pas attiré la curiosité de tous, mais pour ceux qui se demandent ce que le terme modulaire signifie, cela signifie que le télérupteur est un télérupteur pour tableau électrique.

Il va donc occuper un module dans le coffret électrique d’ou son nom, télérupteur modulaire.

Revenons maintenant aux différentes façon de câbler un télérupteur:

Le branchement le plus connu: Cablage télérupteur 4 fils

C’est le branchement électrique le plus connu du télérupteur, mais aussi celui qui consomme le plus de fil. Avant d’aller plus loin dans les explications, voici le schéma électrique du télérupteur avec 4 fils:

branchement électrique du télérupteur modulaire 4 fils

Schéma électrique télérupteur montage 4 fils

Pour chaque schéma électrique de télérupteur, je vais compter le nombre de fils pour vous permettre de bien identifier montage.

Dans ce branchement de télérupteur, les fils sont connectés de la façon suivante:

  • La phase est envoyée depuis le tableau électrique ou la boite de dérivation au bouton poussoir sur la première borne (marqué L) (fil n°1).
  • Le retour du bouton poussoir (borne normalement ouvert – NO) est envoyé sur le contact A1 du télérupteur au tableau électrique (fil n°2).
  • La phase est envoyée au niveau du tableau électrique sur la borne 1 du télérupteur
  • Le « retour lampe » est envoyé depuis la borne 2 du télérupteur vers la lampe du circuit lumineux (fil n°3).
  • Le neutre est envoyé au niveau du tableau électrique sur la borne A2 du télérupteur
  • Le même neutre est depuis le tableau électrique sur vers la lampe (fil n°4).

Concernant la norme, le circuit lumineux est protégé par un disjoncteur magnéto-thermique de calibre 16A maximum (ou 10A, comme j’en parle dans cet article), avec en tête de ligne un interrupteur différentiel type AC. Cette information est valable pour tous les types de télérupteur.

Economisez un fil: le montage électrique télérupteur 3 fils

Voici le schéma électrique correspondant au cablage du télérupteur avec 3 fils:

branchement cablage télérupteur 3 fils électriques

Schéma électrique et cablage télérupteur en montage 3 fils

Je procède de la même façon que pour le montage 4 fils, en comptant les fils électriques:

  • La phase est envoyée au niveau du tableau électrique vers la borne 1 du télérupteur et vers la borne A1 du télérupteur.
  • Le « retour lampe » est envoyé depuis la borne 2 du télérupteur vers la lampe du circuit lumineux (fil n°1).
  • La borne de connexion A2 du télérupteur est envoyée vers le bouton poussoir (fil n°2).
  • Le neutre est envoyé depuis le tableau électrique sur vers la lampe ainsi que sur le bouton poussoir (fil n°3).

Analyse des différences entre les deux solutions de branchement de télérupteur:

Le nombre de fils dans la gaine ICTA:

Si vous avez bien suivi mes explications pour chaque schéma électrique de télérupteur, vous en avez peut être conclu que c’est le nombre de fils électriques qui partent depuis le tableau électrique qui permettent de dire si c’est un cablage de télérupteur 3 ou 4 fils électriques.

Et le fil électrique de terre dans tout ca?

Je viens juste de vous expliquer qu’il fallait compter le nombre de fils au niveau de la gaine ICTA de départ du tableau électrique pour identifier le type de cablage de télérupteur.

Si vous regardez de plus près sur chaque montage, il s’avère que

  • Dans le cas du montage 4 fils, ce sont 5 fils qui partent du tableau électrique.
  • Dans le cas du montage 3 fils, ce sont 4 fils qui partent du tableau électrique.

En fait, on ne dénombre pas le fil de terre quand on décrit le montage du télérupteur, mais ce fil existe.

Une réelle économie pour un cablage télérupteur 3 fils?

Je vais être factuel afin de représenter l’économie d’un montage 3 fils par rapport à un montage 4 fils:

Prenons un exemple basé sur un cablage de télérupteur avec des boutons poussoirs installés dans un couloir à l’étage d’une maison.

Voici les données:

  • Coût du fil électrique H07VU : 15 centimes d’euros le mètre.
  • Distance entre le tableau et le premier bouton poussoir (qui seront ensuite pontés les uns sur les autres) : 12m.

Economie de matériel avec un cablage de télérupteur avec 3 fils électriques: 12*0,15 = 1,80 €moins de fil dans le branchement électrique

Certes, cette économies n’est pas extraordinaire, mais elle représente à elle seule l’équivalent de 4 boites d’encastrement BBC, et c’est toujours bon à prendre!

Enfin, il ne s’agit pas uniquement d’une économie de fil électrique mais aussi de main d’oeuvre. La cablage d’un télérupteur 3 fils est économe en matériel mais également en main d’oeuvre (1 fil de moins à tirer dans la gaine ICTA, c’est du temps de gagné!)

Solution pour câbler un schéma télérupteur loin du tableau électrique:

Principe du télérupteur encastré

Le télérupteur encastré peut être vu de la même manière que le télérupteur modulaire, à ceci près qu’il est déporté du tableau électrique.

Il peut être logé:

  • Dans une boite de dérivation.
  • Dans une boite d’encastrement derrière un interrupteur (prendre dans ce cas un modèle de boite d’encastrement en 50mm de profondeur).

Cablage du télérupteur encastré

Je l’ai dit ci dessus, le télérupteur encastré est très proche du modulaire.

Le cablage est donc pratique identique. La différence vient du fait que l’alimentation électrique arrive depuis le tableau électrique et que le télérupteur n’est plus fixé sur un rail.

Exemple de branchement de télérupteur encastré: Yokis MTR500E

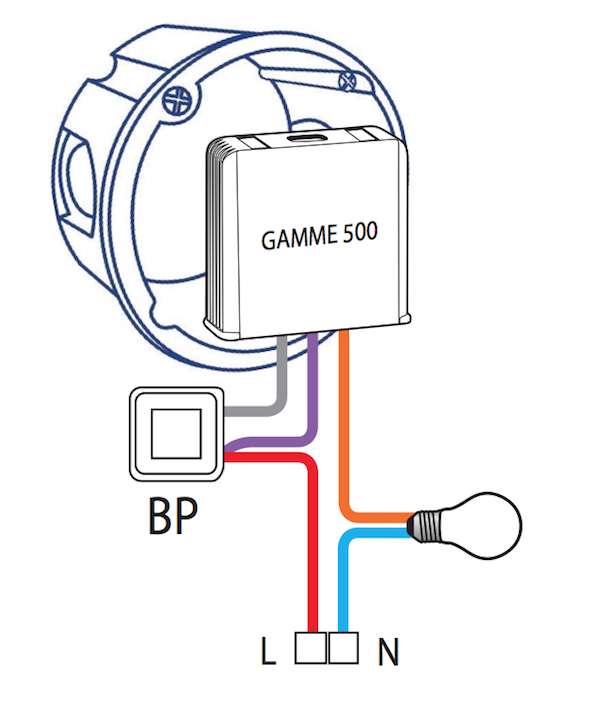

Voici ci dessous le schéma de cablage proposé par Yokis pour son télérupteur encastré référence MTR500E.

Le télérupteur est positionné derrière l’interrupteur, dans la boite d’encastrement.

Yokis MTR500E branchement électrique

Branchement d’un télérupteur encastré

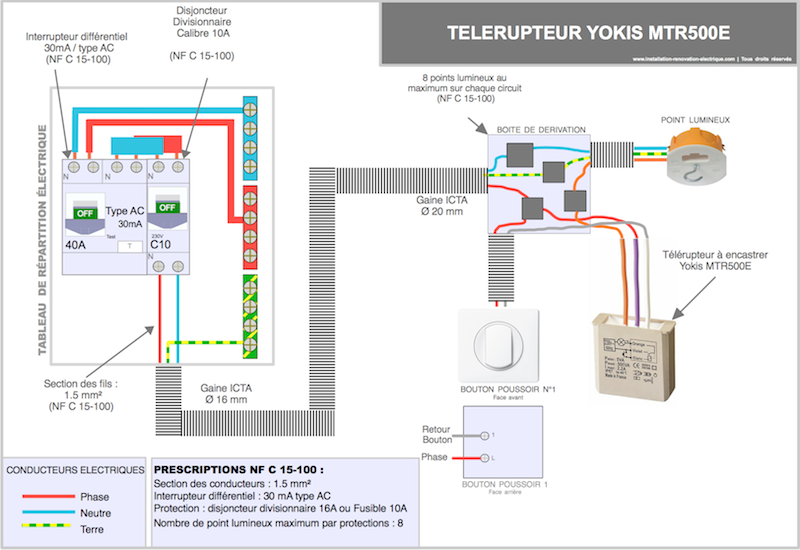

Et voici ma version de schéma électrique ou le télérupteur est inséré dans une boite de dérivation:

schéma de cablage télérupteur encastré

Cablage Télérupteur encastré Yokis

L’avantage principal de ce type de solution est qu’il est possible transformer un montage existant (simple allumage, va et vient) lors de travaux.

Il suffit juste d’identifier la boite de dérivation à partir de laquelle le circuit électrique a été réaliser pour modifier le montage.

Economie avec un cablage de télérupteur encastré?

Le prix d’un télérupteur encastré est généralement supérieur à un modulaire. L’économie réalisée n’est donc pas directement pécuniaire, mais plutôt en relation avec la main d’oeuvre.

schémas electriques

Le télérupteur radio – solution sans fil:

Le télérupteur radio est la solution rénovation pour qui veut installer un télérupteur sans faire de saignées.

C’est donc à nouveau une économie liée à la main d’oeuvre qui est assurée avec ce type de télérupteur.

A noter qu’il est possible d’associer commande radio et commande filaire pour contrôler un point lumineux.

Je vais vous présenter un cas d’utilisation de télérupteur radio que j’ai eu très récemment sur un de mes chantiers.

Utilisation d’un télérupteur radio sur chantier:

Voici le problème qui se posait à moi:

Sur un chantier de rénovation électrique, j’avais deux circuit lumineux à contrôler depuis trois endroits différents.

télérupteur radio pour branchement électrique rénovation

cablage télérupteur radio

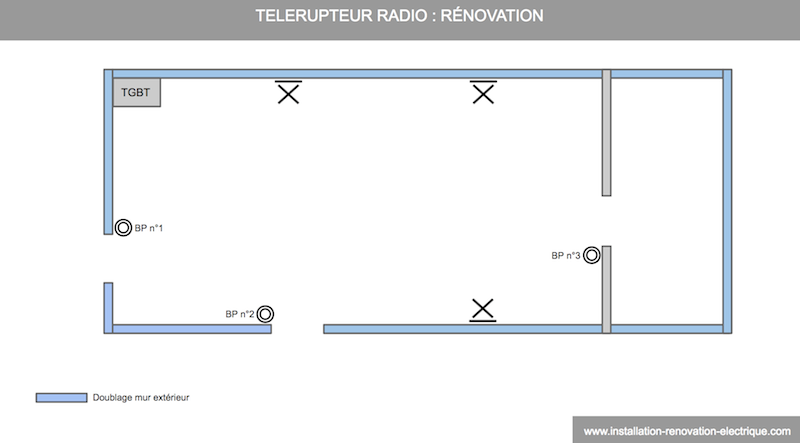

Voici le plan architectural correspondant:

Deux des commandes – boutons poussoirs BP n°1 et BP n°2 sur le plan – étaient facilement intégrés dans la rénovation (doublage de murs extérieurs) et ces mêmes interrupteurs pouvaient être reliés au tableau électrique.

Les trois points lumineux pouvaient également être reliés directement au tableau.

Le problème venait du troisième interrupteur – BP n°3 – qui ne pouvait être atteint facilement (pas de faux plafond ou de coffrage possible, le plafond étant en poutre en bois apparentes), les saignées horizontales étant interdites (avec un mur en briques foraines)

J’ai donc opté pour la solution du télérupteur encastré avec le branchement électrique suivant:

  • Les alimentations des trois points lumineux sont envoyées au tableau électrique (les deux appliques sur le même mur sont pontées entre elles)
  • Le bouton poussoir n°2 est ponté sur le bouton poussoir n°1
  • Le bouton poussoir n°1 est envoyé au tableau électrique

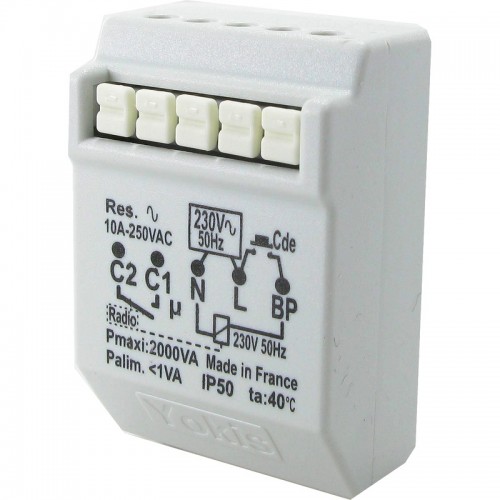

Au niveau du tableau électrique, j’utilise un télérupteur encastré radio MTR2000ER

Cablage du télérupteur MTR2000ER:

J’intègre le télérupteur dans la goulotte au dessus du tableau électrique qui dispose de place.

Voici les étapes de cablage du télérupteur radio:

  • Les fils de phase et neutre sont envoyés depuis le disjoncteur de protection du circuit d’éclairage (disjoncteur 10A ou 16A maximum) vers deux wagos (ou connecteurs automatiques) de 5 (un wago pour la phase, un autre pour le neutre).
  • Depuis ces deux wagos, le télérupteur est l’alimenter (Borne N pour le neutre et L pour la phase).
  • La phase du bouton poussoir n°1 est connectée sur le wago de phase.
  • Le second fil du bouton poussoir n°1 est connecté sur la borne BP du télérupteur radio.
  • Les retours lampes sont connectés ensembles avec un wago de 3.
  • Un fil de phase est envoyé depuis le wago de phase vers la borne C1 du télérupteur.
  • La borne C2 est reliée au wago de 3 des retours lampes.
  • Les fils de neutre des lampes sont relié au wago de neutre.

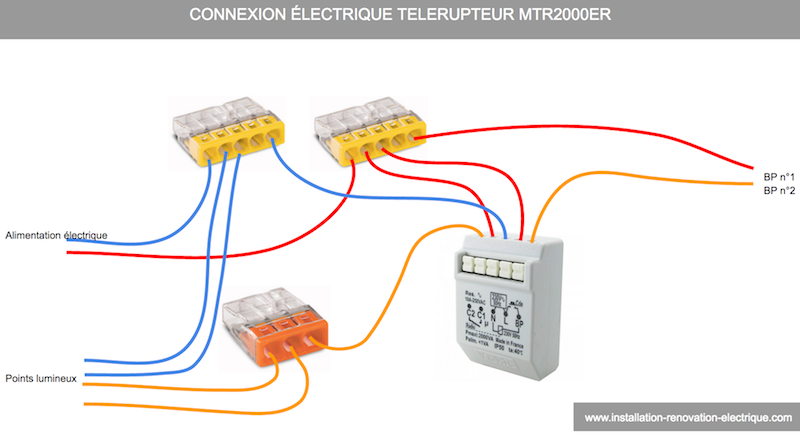

Une explication sans schéma électrique n’étant pas forcément très compréhensible, voici le schéma de cablage du télérupteur radio MTR2000er

branchement électrique et connexion d'un télérupteur radio

Et la commande radio?

Vous l’avez surement remarqué, il manque la commande du bouton poussoir n°3.

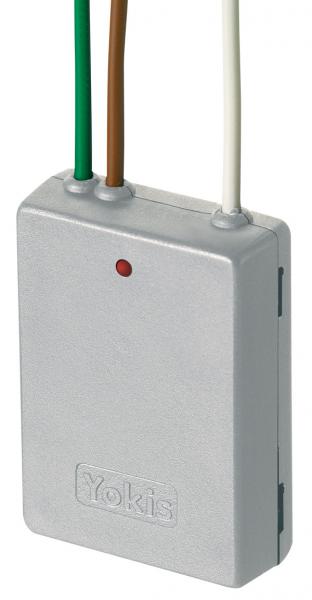

C’est la partie commande radio du télérupteur: il faut utiliser un autre module, le module émetteur E2BP Yokis:

Ce module vient se programmer avec le télérupteur radio pour s’interconnecter.

Concrètement il se branche derrière le bouton poussoir n°3 (au niveau de la borne L et au niveau du contact normalement ouvert, comme pour le branchement électrique des fils).

L’étape d’association entre récepteur (le télérupteur radio) et émetteur (le bouton poussoir avec le module E2BP) est décrite sur le manuel: Il faut dans un premier temps activer le module radio de l’émetteur E2BP au niveau du bouton poussoir en faisant 5 impulsions successives rapidement. Une petite led clignote alors à l’arrière pour prévenir que l’émetteur est en phase d’association. Ensuite il faut venir activer le récepteur, c’est à dire le télérupteur radio (avec une pointe de stylo, appuyer sur le bouton à l’arrière).

Les trois boutons poussoirs commandent alors le télérupteur:

  • Boutons poussoirs n°1 et n°2 de manière filaire.
  • Boutons poussoirs n°3 avec les impulsions radios.

Vous avez aimé cet article ?
Écrit par Guillaume, électricien expert
Guillaume DENIS
Électricien
Passionné par l'électricité, qu'elle vienne d'un transformateur ou qu'elle soit issue du soleil. Ingénieur électronicien de formation, j'ai décidé de me reconvertir en tant qu'électricien en...
16 commentaires
Tellec
7 avril 2023

Concernant la rénovation, je voulais ajouter 2 point de commande d’éclairage supplémentaires dans une pièce dotée d’un allumage simple avec un interrupteur classique.

Je pensais au début faire un va-et-vient avec un permutateur au milieu mais cela est impossible car la gaine qui va de la pieuvre électrique au plafond de la pièce jusqu’à l’interrupteur est écrasée et impossible de retirer les fils existants.

Je ne pouvais donc mettre qu’un télérupteur nécessitant que 2 fils aux poussoirs. J’ai opté pour un modèle silencieux à 4 fils (d’autant que je ne pouvais avoir du neutre bleu sur l’existant en branchement 3 fils).

En tirants dans les gaines existantes et en connectant les fils en attente, j’ai obtenu le résultat que je voulais.

Je réagis concernant l’histoire de mettre un télérupteur dans une boite d’encastrement et que c’est peu recommandable.

Oui, j’aurais aimé mettre le module au tableau. Mais pour cela, il fallait tirer le retour lampe et le retour poussoir dans une gaine existante (ICTA 25 avec 5 conducteurs en 2,5 mm² et 2 conducteurs en 1,5 mm²) certes pas trop remplie mais écrasée à un coude de 90°. Impossible donc de tirer vers le tableau.

Je n’ai pas eu d’autres choix que de mettre le module dans le boitier d’encastrement au plafond de la pièce pour que ça fonctionne.

J’aurais pu faire avec un système radio, mais j’estime qu’on ne le met qu’en dernier recours quand rien d’autre n’est possible.

En rénovation, on ne fait pas ce qu’on veut.

Carminas
8 avril 2023

Bonsoir

Effectivement, il y a la solution idéale (au tableau), et les solutions qu’on est parfois obligés d’adapter en fonction des contraintes que l’on a.
C’est bien pour cela qu’il existe des télérupteurs pour boites d’encastrement.

sébastien
6 novembre 2022

bonjour

est ce que le disjoncteur doit être dédié aux point lumineux du telerupteur ou peut il aussi desservir d’autres points lumineux ? j’ai 3 points lumineux avec mes boutons poussoirs je pourrais donc ajouter 5 autres points lumineux commandés par des interrupteurs, non ?

merci

combe
28 novembre 2020

Bonjour
Comment connecter un détecteur de mouvement avec un télérupteur et des boutons poussoirs. Merci!

Carminas
10 janvier 2021

Bonjour

Tout dépend du rôle que vous voulez faire jouer au télérupteur.
Mais si c’est une marche forcée, comme ceci :
https://www.casimages.com/i/190306111609383216148441.jpg.html

ludovic
24 novembre 2020

bonjour

en branchement classique, avec 5 interrupteurs, que faire des 4/5 fils de chaque qui arrivent sur le module, sachant que l’on n’a pas droit de brancher plus de deux sur celui ci ?

merci

Jean-Luc
5 mai 2019

Merci pour ces idées de câblage. Je souhaiterais savoir s’il est possible de monter avec poussoir au neutre (3 fils) le telerupteur temporisé de Legrand (réf 4124 01) car le telerupteur en place est monté en 3 fils. Cordialement

Arno
28 novembre 2020

Moi aussi ça m’intéresserait de savoir !
Je suis dans le même cas mais personne ne peut me dire. J’ai contacté les CGED et Rexel proches de chez moi et on m’a orienté vers Legrand, là la personne me dit faut suivre le schéma en ligne… Ben oui mais sur mes télérupteurs legrand actuels, les schémas en ligne ne mentionnent pas non plus l’option 3 fils…
Au prix du TR temporisé legrand, j’ai peur de faire une bêtise en shuntant.
Sinon, j’avais pensé installer un relai temporisé qui en parallèles des boutons poussoirs mais je ne sais pas comment m’y prendre.
Merci d’avance

Damien
9 janvier 2021

Bonjour, je suis exactement dans le meme cas que vous,
avez-vous la reponse desormais ?
Merci

LUCIANI
29 novembre 2018

Merci Carminas pour cette réponse qui met fin à mon questionnement.
J’ai donc une minuterie sur les bras !
J’aurai dû penser que ce que je pensais pouvoir faire ne pouvait pas être fait… !
Certes certains rendent possible l’impossible, mais en matière d’électricité la science étant plutôt exacte… la marge de créativité est déjà explorée !
Allez, j’ai encore appris quelque chose…!
Bravo encore et merci pour votre vulgarisation et temps mis à disposition.
Cordialement
PP LUCIANI

Carminas
30 novembre 2018

Dans mon 3ème item un mot à sauté.
Je parlais d’un telerupteur temporisé.

LUCIANI
16 novembre 2018

Bonsoir,
Je voulais réaliser un éclairage de cage d’escalier R+2. Avec trois points d’allumage, j’ai opté pour le télérupteur. Et voilà que je me dis que je devrais bien prendre la précaution de temporiser la durée d’allumage ! J’ai donc aussi fais l’acquisition d’une minuterie mais ne trouve nulle part le schéma de câblage de l’ensemble…? !
A la recherche d’une réponse, je tombe sur votre blog « éclairant » pour le néophyte que je suis et j’apprends que le télérupteur peut lui même être temporisé, (ce qui n’est pas le cas du mien!)
Horreur malheur…!!!???
Est ce que je peux associer les deux ?
Encore une fois merci pour votre travail et bravo pour votre capacité à rendre les choses faciles !
Cordialement
PP Luciani

Carminas
17 novembre 2018

Bonsoir

Non
– Soit vous mettez une télérupteur qui allume ou éteint lorsqu’on appuie sur un bouton
– Soit vous mettez une minuterie qui allume lorsqu’on appuie sur un bouton et s’éteint automatiquement au bout d’un certain délai
– Soit vous mettez une télérupteur qui allume lorsqu’on appuie sur un bouton et éteint soit lorsqu’on appuie sur un bouton ou automatiquement au bout d’un certain délai

Combiner un télérupteur et une minuterie ne donnerait pas un télérupteur temporisé, qu’on les monte en série ou en parallèle.
Si vraiment vous avez besoin d’un télérupteur temporisé achetés en un (cela ne coute pas une fortune) et garder votre minuterie pour un usage futur (si le vendeur ne peut pas la reprendre)

casatoul
6 novembre 2018

Bonjour et merci pour votre site.
Dans votre exemple de montage avec télérupteur radio, vous associez deux BP filaires et un BP radio. Est-il possible de n’utiliser que des BP radio pour un même télérupteur ? Si oui, la portée sera t-elle suffisante avec des BP au rez de chaussée et le télérupteur à l’étage dans un tableau divisionnaire ?
Merci.

Carminas
6 novembre 2018

Bonsoir

Oui bien entendu, vous pouvez ne mettre que des BP radio

Avec le MTR2000ER, privilégiez le modèle MTR2000ERP voire MTR2000ERPX si vous avez des problèmes de portée.
Si nécessaire ajouter un autre MTR2000ER en relais intermédiaire, en créant des liaisons entre les 2 télérupteurs.

Casatoul
8 novembre 2018

Bonjour,
Merci pour votre réponse rapide.

William
23 septembre 2018

Montage 3 fisl, génial , ca marche !
merci beaucoup

Fabien
16 février 2018

Merci beaucoup pour cette explication lumineuse !

AMP
30 avril 2017

Bonjour,
Je n’arrive pas à trouver une solution (si elle existe) à un problème que je me pose.
J’ai une cage d’escalier à éclairer via télérupteur.
J’avais imaginé que les 6 points d’éclairages nécessaires fassent en fait partie de 3 circuits ECL distincts, donc reliés à 3 disjoncteurs différents de mon tableau. Façon d’optimiser le Nb de points d’éclairages par niveau selon les différentes pièces.
Ma question : Il y a-t-il une solution pour commander ces 6 lampes de ma cage avec un seul télérupteur (modulaire ou pas) ? Sachant donc qu’ils ne font pas partie du même circuit.
Merci

Carminas
3 mai 2017

Bonsoir

Ce que vous évoquez est possible avec un dispositif de centralisation avec des auxiliaires associés à 3 télérupteurs
Exemple :
http://www.casimages.com/img.php?i=170503083331383215018471.jpg

C’est également possible avec des modules type Yokis.
Voir schémas en bas à droite de ce lien :
http://www.yokis.fr/domotique-eclairage/schemas-cablage-eclairage.html

Cédric
5 janvier 2017

bonjour et merci pour votre capacité à partager toutes ces informations !

J’interviens ici pour signaler un avantage du montage « 4 fils » : il permet de ce passer d’une boite de dérivation. En effet il peut être nécessaire de d’adopter le montage « 4 fils » lorsque l’on pas de faux-plafonds ou autres espaces techniques accessibles.

Hugo
20 novembre 2016

Bonjour,
Dans le montage 4 fils, vous indiquez
« Le retour du bouton poussoir (borne normalement ouvert – NO) est envoyé sur le contact A2 (!!!!!!!!) du télérupteur au tableau électrique (fil n°2) »
N’est-ce pas « Le retour du bouton poussoir (borne normalement ouvert – NO) est envoyé sur le contact A1 (!!!!!!!) du télérupteur au tableau électrique (fil n°2) »

Guillaume
20 novembre 2016

Bonjour,

C’est exact, Merci!

Bruno
4 novembre 2016

Bonjour

Si votre dessin de schéma telerupteur pourquoi un fil de terre est branché avec le fil orange dans la boîte de dérivation sur une des lumières.

Guillaume
4 novembre 2016

Bonjour,

Il s’agit d’une coquille de ma part, que j’ai corrigé.

Merci pour ce retour.

Cordialement

Guillaume

JLP
14 juillet 2016

Bonjour,
Je suis électricien et je travaille beaucoup en rénovation, je dirais que je ne suis pas fan du tout de l’idée de déporter le télérupteur dans une boite, il y a en effet beaucoup de problème à cela.
En effet, il y a de sérieux risques d’échauffements quand les boites sont surchargés de fils et lorsque le télérupteur crame il devient souvent très difficile de le retrouver vu qu’on ne peut plus le repérer au bruit.
Un autre avantage du télérupteur modulaire est qu’il est facile de le remplacer par un variateur si le client le désir. Je dirais que si le télérupteur doit aller dans une boite de dérivation celle ci doit être très accessible et très bien repéré (quitte à mettre une note dans le tableau) il est bon de prévoir une boite spécialement pour les télérupteurs à coté de la pieuvre plutôt que de chercher à les caser au milieu des fils là encore le repérage est primordial pour l’avenir c’est la différence en 2 h et 2 jours de boulot quand il faut quelques années plus tard modifier l’installation.
Personnellement j’aime bien le schéma du permutateur s’il est interdit dans les constructions neuves il est toujours toléré en rénovation. Il permet de transformer un va et vient en système d’allumage 3 points (et plus si affinités) quand le va et vient est réalisé dans une boite a proximité il est souvent assez facile de tirer un câble (5 g 1,5) pour récupérer et amener les navettes jusqu’au point de commande supplémentaire.
