Dans certaines branches du métier d’électricien, il y a des outils bien spécifiques. Par exemple, c’est le cas d’un appareil très utile dans le milieu industriel et dans le domaine des inspections électriques: la caméra thermique.

Je vais vous expliquer ce qu’il en est exactement, et je vous propose de découvrir un modèle de gamme professionnelle, la caméra thermique PTi120 de Fluke.

Une caméra thermique pourquoi faire?

Le principe de l’imagerie thermique est de faire ressortir les zones de chaleurs sous différentes couleurs afin de pouvoir faire des analyses.

Et quand on parle de caméra thermique, on pense plus facilement aux films d’espionnage et de science fiction qu’à l’électricité.

Pourtant, ce type d’appareil est d’une utilité remarquable dans certains domaines de l’électricité.

Il s’agit principalement du secteur de l’électricité industrielle qui met en jeu des courants importants, avec des machines puissantes.

Une analyse avec une caméra thermique permet de voir les comportements de ces machines au niveau de la consommation de courant.

utilisation d'une caméra thermique pour les coffrets électriques industriels
L’analyse thermographique des tableaux et armoires électriques permet de mettre en avant des problèmes futurs

En effet, le courant quand il passe dans un matériau créé de la chaleur. Et la caméra thermique permet de capter ces émissions.

Ainsi en inspectant les tableaux électriques, les moteurs ou encore les roulements, on peut intervenir pour corriger un dysfonctionnement actuel et même faire de la prévention.

Quand on sait le coût des pannes électriques en industrielle, avec les pertes d’exploitation dues à l’arrêt des lignes de production, l’analyse avec une caméra thermique est très vite rentabilisée.

Pour voir à quoi ressemble une caméra thermique, je vous prose une présentation d’un modèle récent qui permet de faire des relevés thermographiques des installations électriques. Il s’agit de la caméra Fluke PTI 120.

Camera Infrarouge Fluke PTi120, spécifications:

Voici les caractéristiques techniques principales de la caméra PTi120 Fluke. Vous pouvez en savoir d’avantages ici sur la page officielle:

Caractéristiques générales:

  • Ecran tactile LCD 3,5 pouces.
  • Poids avec batteries: 233 grammes.
  • Niveau de protection IP 54
  • Protection contre les chutes jusqu’à 1m.
  • Garantie: 2 ans.
  • Dimensions:
    • Hauteur: 8,9 cm.
    • Largeur: 12,7 cm.
    • Profondeur: 2,5 cm.

Mesure:

  • Résolution Infrarouge: 120 x 90 (10800 Pixels).
  • Champ de vision: 50° Horizontal et 38° Vertical.
  • Distance focale minimale: 22,8 cm.
  • Gamme de mesure: -20°C à +150°C.
  • Précision: +/- 2°C.

Connectivité et stockage des données:

  • Wifi.
  • USB (connecteur Mini USB.
  • Mémoire Flash interne 2Go.
  • Format des fichiers: JPG et IS2.

La Camera Infrarouge Fluke PTi120 sur chantier:

Au fur et à mesure que j’évolue dans la profession, j’accorde de plus en plus d’importance à deux caractéristiques pour les outils.

  • La compacité qui permet de réduire le volume d’outillage.
  • La robustesse pour pouvoir toujours compter sur mes outils sans avoir à me poser de question.

De ce côté là, la caméra Fluke PTi120 s’en sort bien! Elle est de la taille d’un appareil photo numérique et qu’elle se glisse dans une poche très facilement.

Niveau choc, elle est robuste avec une résistance à la chute à 1m avec un indice de protection IP54.

avis caméra thermique Fluke PTi120
La caméra thermique Fluke PTi120 est compacte.

Enfin techniquement, le modèle Fluke PTi120 est équipé de technologies récentes qui permettent de faciliter la mesure (écran tactile) mais surtout le traitement des images.

C’est le point le plus important puisqu’une fois les mesures réalisées, il faut établir des rapports d’inspection pour mettre en avant les corrections à effectuer.

Grâce à la connexion Wifi et le format JPG, le téléchargement et le traitement des photos et mesures ne posent pas de problème.

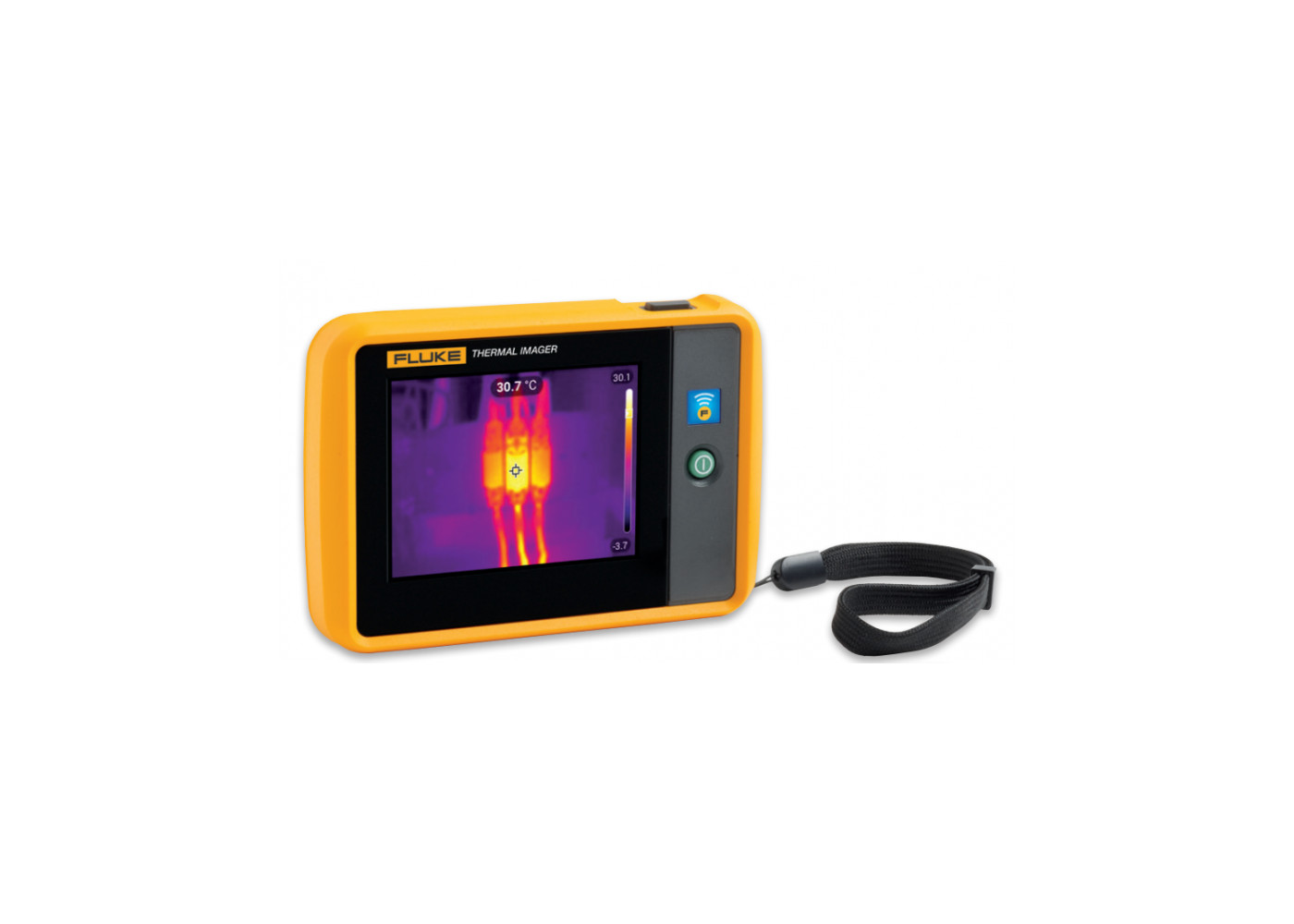

test caméra thermographique Fluke PTi120
La caméra thermique Fluke PTi120 est équipée d’un écran tactile et d’une interface Wifi

Conclusion:

Même si je n’ai pas eu encore l’occasion de tester physiquement cette caméra Fluke, je ne doute pas de la qualité du résultat.

En effet, je connais bien la marque pour avoir tester plusieurs de leur outils et notamment aussi pour utiliser au quotidien le multimètre fluke T5-1000.
