Vidéo: comment connecter et déconnecter un wago
On me pose beaucoup de questions concernant la connexion des wagos, mais surtout comment les déconnecter.
En effet, si le fait d’insérer le fil électrique dans un wago est tout naturel pour le brancher, certains d’entre vous hésitent au moment de retirer le fil d’un connecteur automatique wago.
C’est pourquoi j’ai décidé de faire une vidéo expliquant comment connecter et déconnecter un wago.
Connexion et déconnexion des wagos: l’explication en vidéo
J’ai déjà parlé de façon détaillé ici du connecteur électrique wago.
Dans cet article j’ai publié plusieurs photos aussi détaillées que possible.
Sauf que sur une photo, on ne se rend pas bien compte de la façon de brancher un wago.
Voici donc la vidéo que j’ai réalisé avec 3 connecteurs wagos différents:
- Le connecteur automatique transparent classique
- Le wago à levier utilisé pour les circuits électriques qui demandent plus d’ampérage
- Le wago pour luminaire avec un côté pour les fils souples et un côté pour les fils électriques rigides
Déconnecter un wago, informations complémentaires
Le wago le plus dur à déconnecter reste le wago le plus commun (le premier dans la vidéo)
Il est équipé d’une mâchoire qui vient serrer le fil électrique.

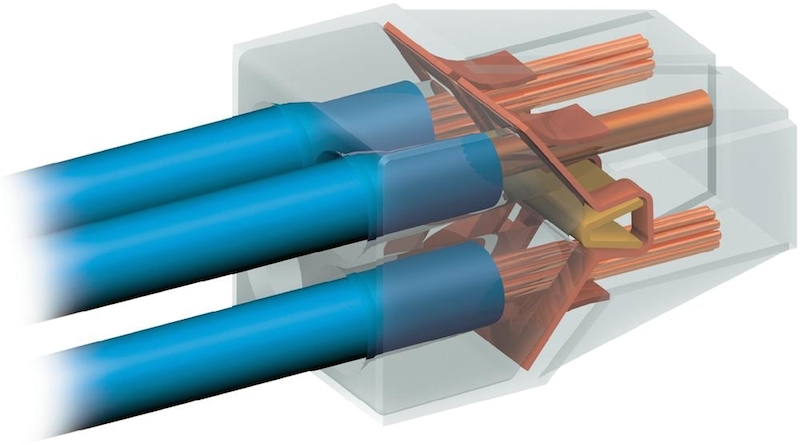

Le wago automatique est équipé d’une mâchoire qui vient serrer le cuivre du fil électrique
La seule façon de déconnecter un wago de ce type, c’est comme je vous le montre dans la vidéo, en tirant des deux côtés et en faisant des mouvements de rotation.
Cette méthode ne doit pas être appliquée à répétition au risque d’abimer le wago à force.
Concernant les deux autres connecteurs, la connexion est plus simple.
Le wago avec levier se manipule simplement en ouvrant et fermant les leviers.

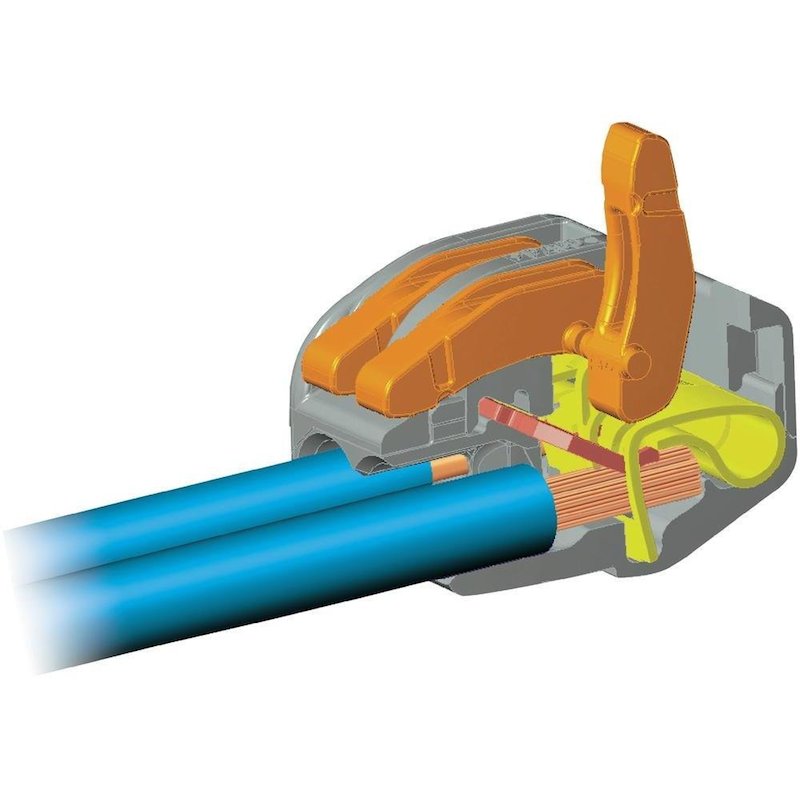

connexion d’un wago à levier
Le dernier sur la vidéo (le wago utilisé pour les raccordements des éclairages) est équipé d’un côté du même système que le wago transparent (il faut donc utiliser la même technique).
A l’autre extrémité du wago pour luminaire, il y a une mâchoire équipée pour recevoir les fils multibrins comme le H07VK. La connexion et la déconnexion se font en appuyant sur la partie amovible.

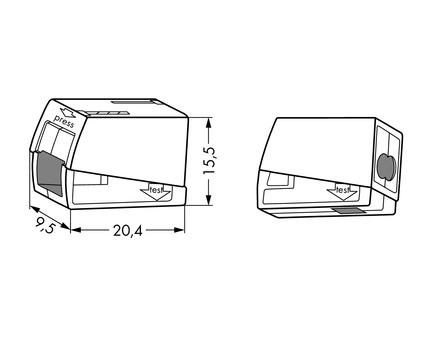

La borne wago pour luminaire est composée d’un système de mâchoire d’un côté et du même système que les connecteurs wago transparents
Bonjour,
Je viens de m’apercevoir qu’un fil de neutre derrière mon tableau électrique, sans doute trop court, a été rallongé en utilisant un wago standard. C’est accessible, dans la gaine technique du tableau mais…est-ce bien réglementaire ? Merci par avance !
Bonjour.
Peut-on brancher sur un même Wago du 1,5mm et du 2,5mm. Je m’explique je veux mettre 5 spots Led en parallèle dans un salon et partir de l’éclairage déjà existant. Il me reste une grosse quantité de 2,5mm. Je voudrais donc repartir de l’éclairage principal en 2,5mm et tout finir en 2,5mm bien sûr.
Merci.
Bonjour,
J’ai voulu utiliser des wagos pour prolonger le fil entre le mur et ma nouvelle plaque à induction.
Sauf que le fil venant de la plaque ne se fixe pas à la borne wago 6mm2
Est-ce à l’embout métallique au bout de mon fil??
Merci par avance pour votre réponse.
Bonsoir
Quel type de borne avez vous ?
Merci de ce bon conseil de démontage par le texte et la vidéo, merci.
Bonjour, mon lapin a grignoté le fil d’une lampe. Du coup j’ai acheté des wagos à levier. Est-ce que cela ira ou aurais-je dû acquérir des wago pour luminaire (je ne connaissais pas ces derniers) ?
Bonjour,
Ces wagos feront l’affaire. Mais il faut ajouter une boite de dérivation au niveau de la connexion, ce qui n’est pas très esthétique. Il faut mieux songer à remplacer le fil dans sa totalité.
