Faire le branchement d’un spot avec transformateur 12V et ampoule halogène
Utilisé principalement dans la salle de bain, le spot alimenté par un transformateur 12V n’est pas très compliqué à brancher. Encore faut il respecter une procédure. Je vous explique en détail comment effectuer le branchement d’un spot, transformateur 230V – 12V et une ampoule halogène 50W en 3 étapes:
Le KIT du spot 50W 12V:
Le kit est composé de:
- Un spot blanc orientable de marque TECHNIQUE LIGHT.
- Une ampoule 50W douille GU 5.3 OSRAM.
- Un transformateur électronique 230V – 12V.
- Une douille GU 5.3.

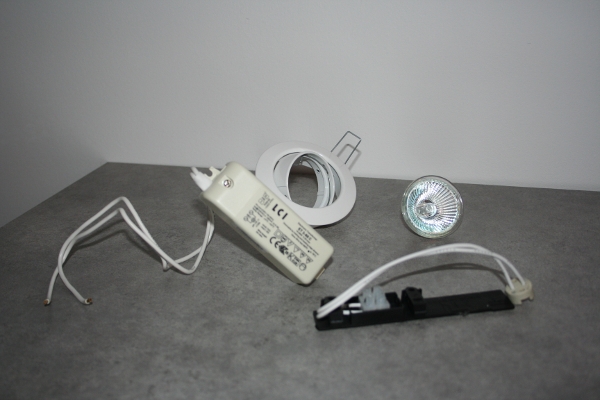

Kit spot avec ampoule halogène 50W
Le transformateur électronique 230V – 12V pour spot:
Le transformateur sert, comme son nom l’indique, à changer la tension du secteur 230V alternatif en tension continue de 12V.
Quel est l’intérêt de transformer la tension d’entrée en 12V?
Cette transformation permet d’avoir une tension de sortie de 12V considérée non dangereuse pour l’homme (inférieure à 50V). On parle de tension TBTS ou Très Basse Tension de Sécurité.
Voici un visuel du transformateur 12V:

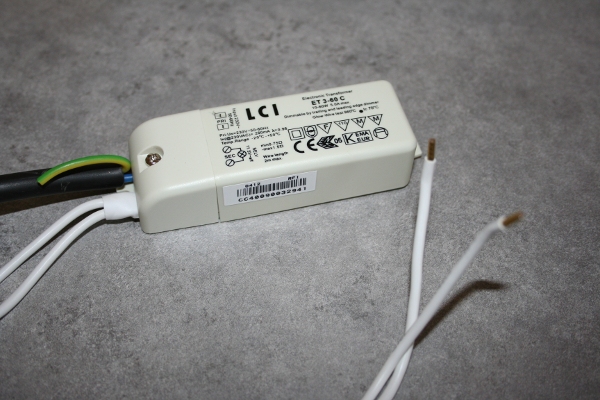

transformateur électronique 230V 12V pour spot

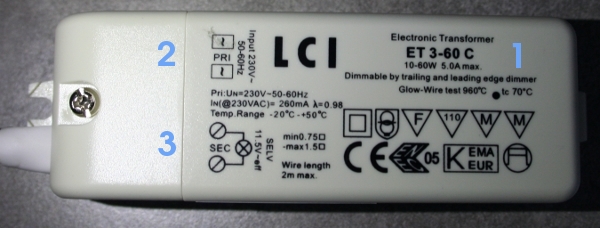

- Les caractéristiques du transformateur: Appareil de classe 2 ( pas de connexion à la terre) ampoule de 10 à 60W.
- La partie où brancher l’alimentation 230V (en dessous du capot).
- La partie vers l’ampoule, qui est déjà connectée avec deux fils.
Le branchement d’un spot: connexion électrique du transformateur à l’alimentation électrique 230V:
Pour effectuer ce branchement, vous aurez besoin:
- D’un tournevis cruciforme petite taille.
- D’un tournevis plat petite taille.
- D’une pince coupante.
- D’une pince à dénuder.
Mon conseil outillage avant de procéder au branchement du transformateur:
- Equipez vous d’un tournevis plat avec une lame peu large car les vis des transformateurs sont petites: Ce lot de 6 tournevis modèle E-Robur possède une référence parfaite pour ce genre de travaux.
- Pour la pince à dénuder, je vous suggère ce modèle Stanley ou encore la référence Knipex Ergostrip dont je parle dans cet article.

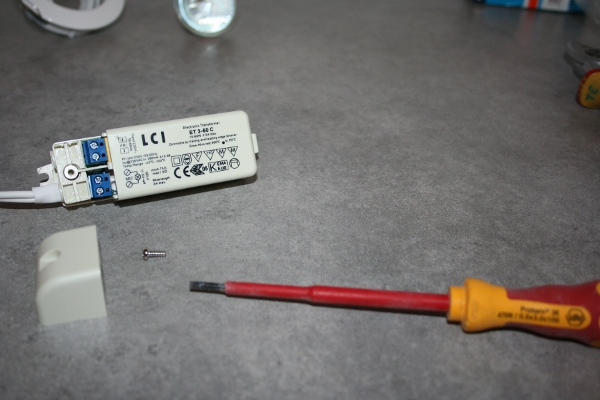

Ouverture du transformateur 230V 12V pour spot:
L’ouverture du transformateur se fait avec un tournevis cruciforme ou plat:

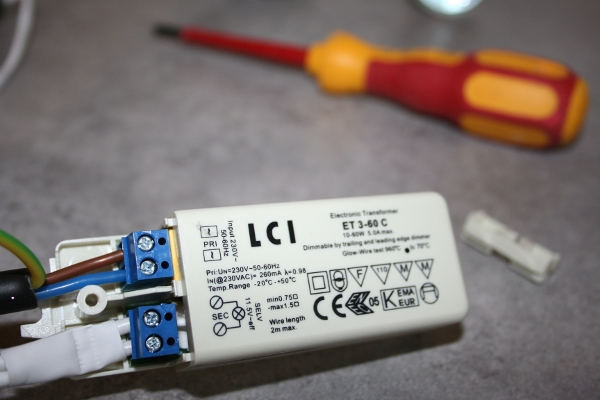

Voici la partie branchement électrique accessible au niveau du transformateur
Branchement électrique des fils:

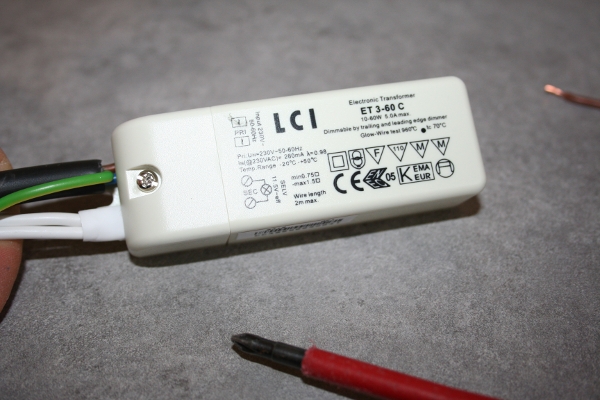

La terre n’est pas connectée (appareil de classe 2 – voir l’article correspondant sur les différentes classes de matériel électrique).

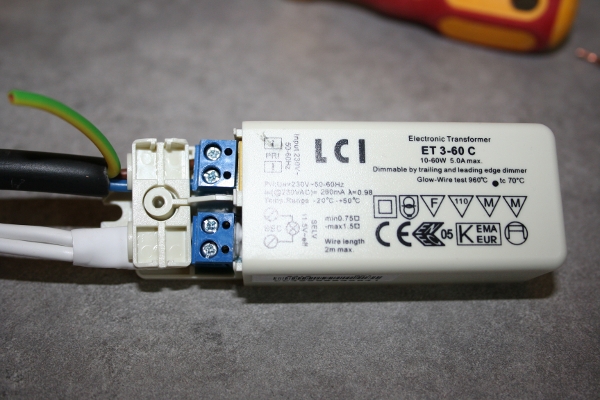

Les conducteur de phase et de neutre sont branchés
Il faut ensuite remettre le capot du transformateur afin qu’aucune partie sous tension ne soit accessible.
Dans cet exemple, j’utilise du câble R2V et je peux rentrer uniquement la partie fil électrique dans le transformateur (par la partie isolante noire du câble électrique.
Capot fermé, aucune partie sous tension n’est accessible
La connexion électrique de la douille GU5.3 au transformateur électronique:
Douille GU 5.3, c’est quoi?
GU 5.3 est le format de sortie de l’ampoule, deux pics caractéristiques sur la photo suivante:
GU 5.3, douille à gauche et ampoule à droite
Pour connecter la douille au transformateur électronique, il faut prendre la sortie du transformateur (les deux fils blancs qui sont déjà connectés à l’origine sur le transformateur) et les brancher sur le domino de la douille. Il est tout à fait possible de remplacer des dominos par des wagos pour se simplifier le cablage électrique.
Les deux fils en sortie du transformateur se brancher sur l’ampoule du spot, via une douille GU 5.3

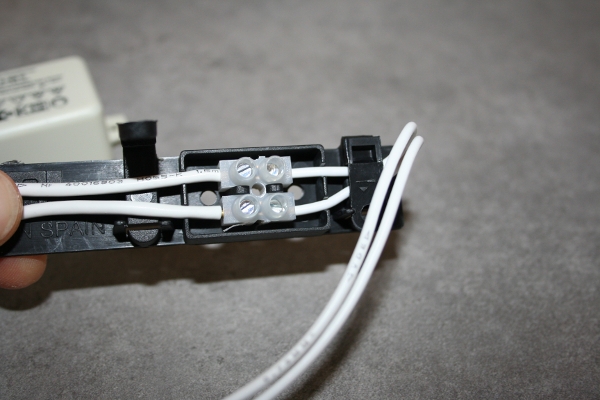

Le raccordement avec la douille est réalisé avec des dominos
La connexion de l’ampoule 50W dans le spot:
Il vous reste à positionner l’ampoule dans le spot et à la brancher à l’ensemble alimentation/transformateur/douille
Pour cela, il faut:
- Démonter la bague du spot (c’est une sorte de pince qui permet de tenir l’ampoule dans le spot).
- Insérer l’ampoule dans le spot.
- Remettre la bague du spot.
- Connecter l’ampoule à la douille GU 5.3.

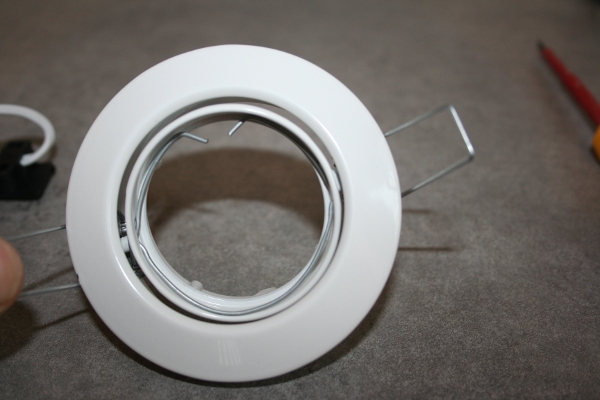

le spot sans ampoule avec la bague de fixation à l’intérieur

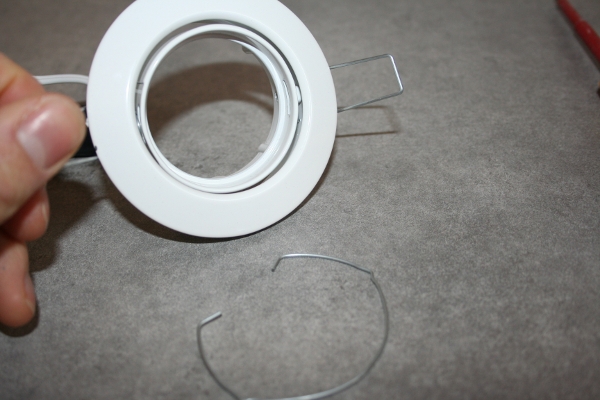

La bague pour fixer l’ampoule est retirée

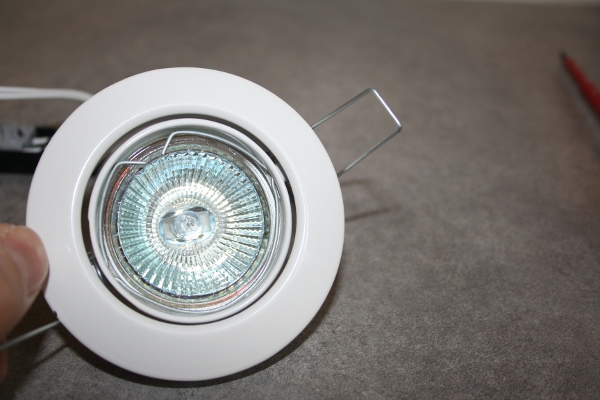

L’ampoule halogène est insérée dans le spot
Remise en place de la bague qui vient soutenir l’ampoule
Vous pouvez positionner ce spot dans n’importe quelle pièce (attention aux volumes dans la salle de bain, si vous cherchez un spot pour salle de bain, j’en présente un dans cet article) , il a l’avantage d’être sécurisant de part la transformation de tension.
Quel matériel choisir pour le branchement d’un spot avec transformateur électronique?
Je ne saurai vous conseiller de choisir du matériel de qualité.
Si les grandes surfaces de bricolage proposent des solutions de spots, c’est chez les professionnels sur internet que l’on trouve le meilleur matériel à des prix intéressants.
Je pense par exemple au site web ManoMano, qui propose de très bonnes marques à des prix intéressants (orientez vous vers les marques Sylvania chez eux).
