Au fil du temps, les fabricants de matériel électrique font évoluer leurs gammes de produits. Schneider a par exemple créer la gamme Resi9 avec sa technologie embrochable XE. A ce titre, l’ancien contacteur jour nuit 16736 a été abandonné et c’est le contacteur R9ECT620 qui l’a remplacé.

Voici une petite présentation de ce dernier avec quelques explications pour le branchement électrique du contacteur Schneider R9ECT620.

Caractéristiques techniques du contacteur Jour Nuit R9ECT620 Schneider Electric:

Spécifications constructeur:

  • Nombre de pôle: 2.
  • Type de pôle: NO – normalement ouvert.
  • Taille: 2 modules.
  • Type de connexion: Embrochable XE.

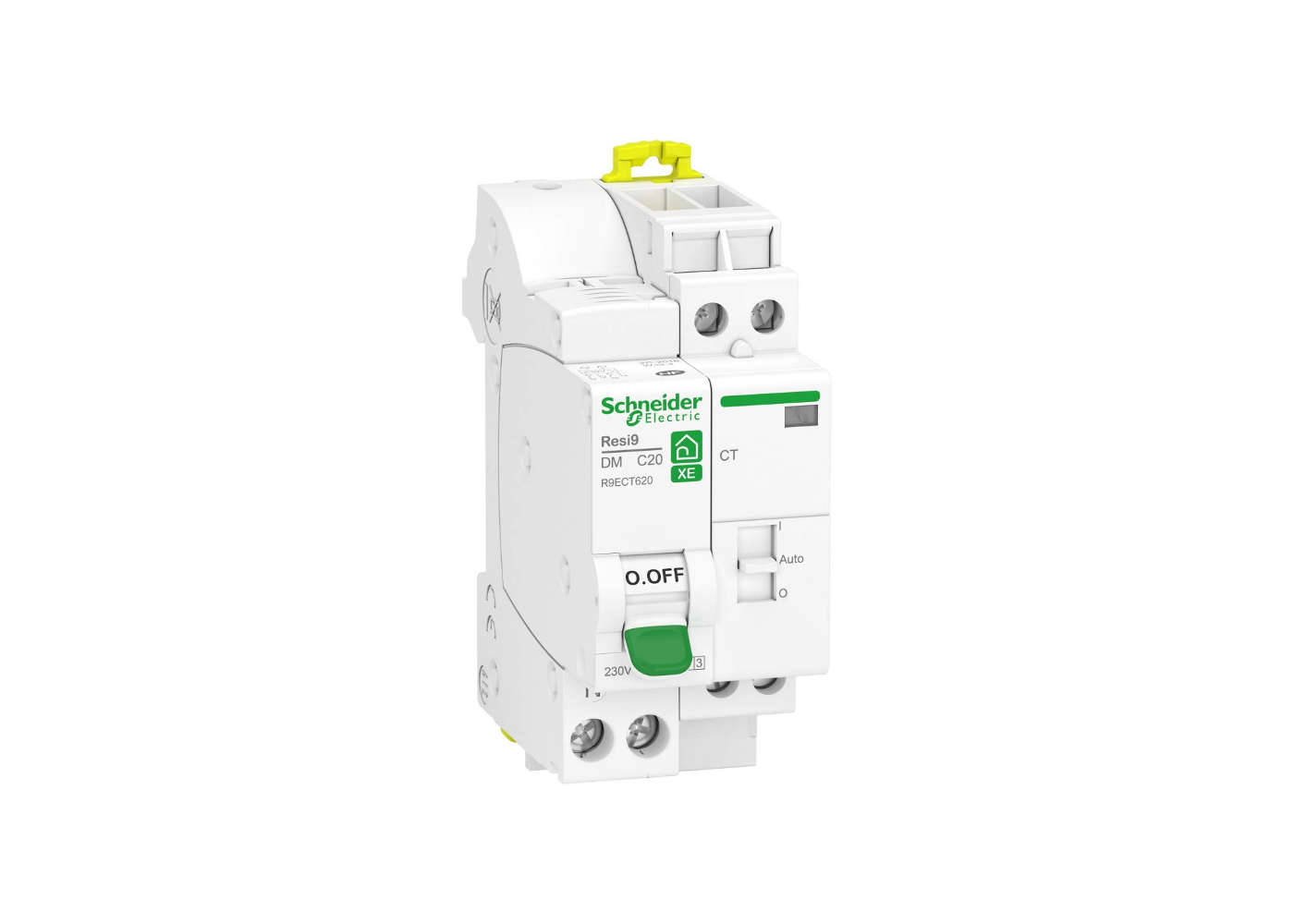

comment brancher le Contacteur R9ECT620

Données du catalogue en ligne Schneider Electric sur le Contacteur R9ECT620

Technologie embrochable XE:

Ce contacteur fait partie de la gamme XE de Schneider Electric. Il se connecte aux peignes électriques compatible. Il n’y a pas de vis à serrer en amont pour la connexion à l’alimentation électrique en sortie de l’interrupteur différentiel. La connexion se fait d’une seule main.

brancher un Contacteur R9ECT620 XE de Schneider Electric

Connexions embrochables XE du Contacteur R9ECT620

Largeur de deux modules et bornes de connexions à vis:

Ce contacteur n’est pas un simple contacteur puisqu’il intègre le disjoncteur de protection 20A.

La connexion disjoncteur de protection – contacteur est réalisée en usine et n’est donc pas à faire lors du branchement électrique de ce contacteur jour nuit.

contacteur de chauffe eau électrique avec le disjoncteur intégré

Le Contacteur R9ECT620 est un modèle combiné avec le disjoncteur intégré

Les bornes de connexions sont à vis au niveau des contacts A1 A2 (contacts Jour nuit) et 2 et 4 (contacts vers le chauffe eau).

contacteur jour nuit schneider electric R9ECT620

Bornes A1 et A2

connexion électrique Contacteur R9ECT620 XE de schneider Electric

Bornes 2 et 4 pour la connexion électrique vers le cumulus

Branchement électrique du contacteur R9ECT620 Schneider Electric:

Ce contacteur se branche en 3 étapes:

  1. La connexion au peigne électrique.
  2. Le raccordement de la partie puissance.
  3. Le branchement électrique de la partie commande et du contact jour nuit.

Connexion électrique au peigne XE:

Cette première étape est « simple comme XE ». Effectivement, ce système de connexion électrique, breveté par Schneider Electric, est d’une simplicité extrême.

Il suffit de venir insérer les connexions amonts dans le peigne compatible XE de Schneider Electric.

branchement électrique d'un contacteur jour nuit Schneider Electric XE

Connexion au peigne électrique XE

Contacteur R9ECT620 schneider electric

Connexion avec une seule main du Contacteur R9ECT620

Raccordement du cumulus:

La partie puissance, c’est à dire les fils de liaison au ballon d’eau chaude, est connectée au niveau des bornes 2 et 4 du contacteur Schneider Electric XE.

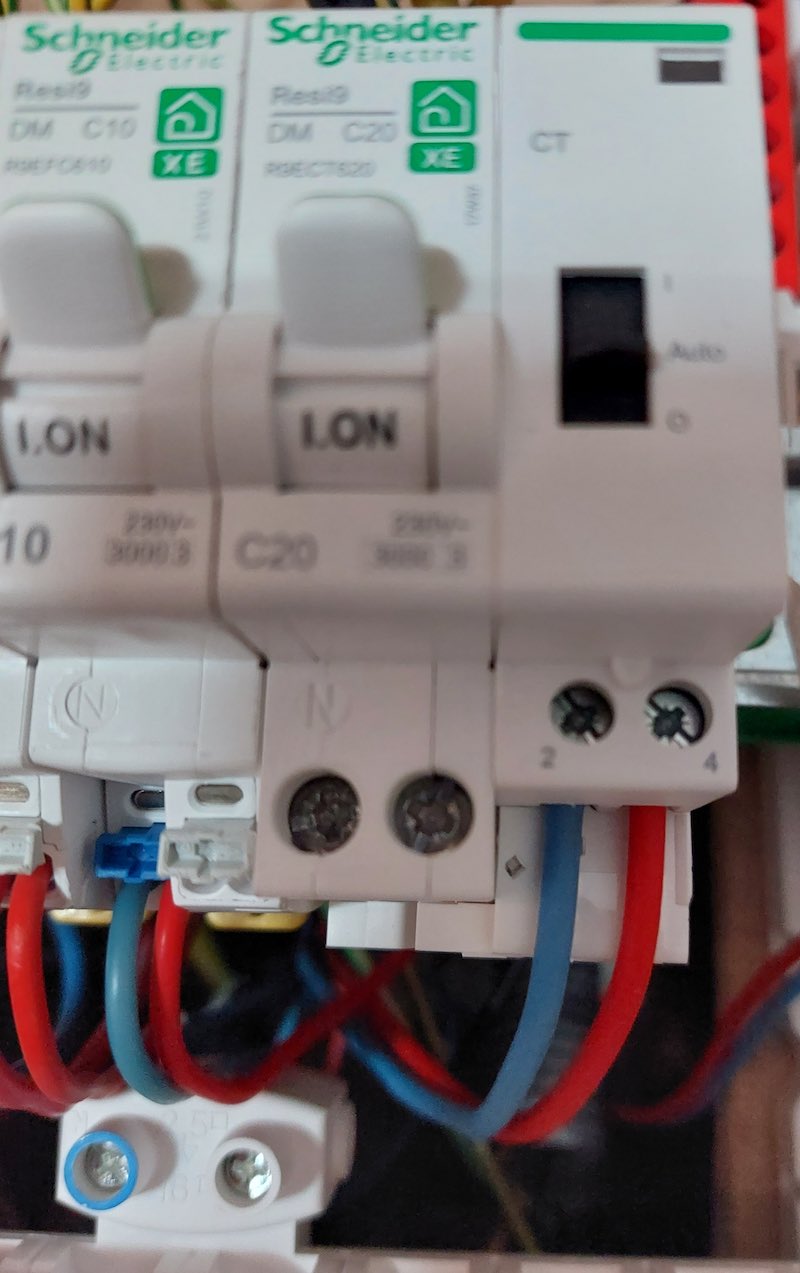

connexion du cumulus au Contacteur R9ECT620

Connexion vers le cumulus avec les connexion 2 et 4 (fils électriques en 2,5mm2)

avis CT R9ECT620 schneider Electric

Raccordement du contact jour nuit schneider R9ECT20:

Enfin, la dernière étape dans le branchement électrique de ce contacteur jour nuit R9ECT620, c’est la partie commande avec la liaison au contact jour nuit du compteur électrique.

Cela se fait en amont du contacteur au niveau des bornes à vis A1 et A2.

contact A1 et A2 compteur linky Contacteur R9ECT620 schneider Electric

Connexion à vis pour les borniers de connexion A1 et A2 vers le compteur électrique

Pour plus de précision sur ce schéma électrique et la connexion au compteur, je vous invite à vous référer à mon article complet sur le contacteur jour nuit.

Ou acheter ce contacteur jour nuit Schneider?

Il faut compter environ 50 euros pour ce contacteur combiné R9ECT620 qui intègre le disjoncteur de protection 20A.

Il est notamment disponible ici chez ManoMano ou encore en suivant ce lien chez Amazon.

Conclusion:

Ce contacteur est  facile à installer et à brancher. Il lui manque seulement les connexions automatiques pour être vraiment « Plug-and-play ».

Il s’inscrit dans la continuité de la gamme XE de matériel pour le tableau électrique de la marque Schneider Electric.
