La différence entre un bouton poussoir et un interrupteur va et vient
Le choix en appareillage électrique pour la commande des points lumineux est assez réduit. En effet, pour contrôler un circuit électrique lumineux, les deux commandes électriques les plus utilisées sont l‘interrupteur va et vient et le bouton poussoir.
La différence entre ces deux appareillages peut paraître évident pour les initiés en électricité, mais ce n’est sûrement pas le cas pour les débutants. C’est pourquoi je prends la peine d’en parler plus en détail en m’appuyant sur le schéma de l’interrupteur et du bouton poussoir électrique.
NB: il existe également d’autres commandes en électricité (variateurs…), je les aborderais dans d’autres articles.
Pourquoi parler d’interrupteur va et vient?
Au moment de choisir l’appareillage électrique, vous allez probablement tomber sur la dénomination « interrupteur va et vient« .
Un exemple?
Si je prend le cas du mécanisme d’interrupteur électrique Legrand référence 0 670 01 dans la gamme Celiane (celui ci), j’obtiens pour la dénomination suivante:
- « Va-et-vient 10 AX – 230 VA« .
Si je me place dans la tête d’un non érudit en électricité, je peux comprendre que ce type d’interrupteur ne peut convenir que pour un montage électrique va et vient.
- Qu’en est-il du simple allumage?
- Quel autre interrupteur choisir?
En réalité, c’est un abus de langage ou un raccourci. Un interrupteur peut servir pour le câblage d’un va et vient, mais il peut aussi être utilisé dans un montage simple allumage.
La référence 067001 de legrand est donc compatible aussi bien pour un simple allumage que pour un va et vient.
Pour preuve, voici le schéma électrique présent sur la notice du matériel électrique (qui est disponible ici).
En câblant l’interrupteur en va et vient:
Extrait de la notice Legrand pour l’interrupteur va et vient référence 067001
En montage simple allumage:
Extrait de la notice 067001 et cablage électrique en simple allumage
Différence entre le bouton poussoir et l’interrupteur va et vient:
Maintenant que j’ai apporté la précision à propos de la dénomination de l’interrupteur va et vient, abordons les différences avec le bouton poussoir, aussi appelé interrupteur poussoir.
Poussoir électrique et interrupteur, différence de fonctionnement:
La première des différences vient dans le fonctionnement physique:
- L’interrupteur va et vient est ce qu’on appelle un contact maintenu: Au moment de l’appui, le mécanisme s’engage pour que le contact électrique se fasse et le contact reste dans la position.
- Pour le bouton poussoir, on parle de contact non maintenu: lors de l’appui sur le bouton poussoir, le contact se fait momentanément pour revenir à la position initiale.
Je vais m’appuyer sur les schémas des deux appareillages pour vous expliquer ces fonctionnement de façon plus claire.

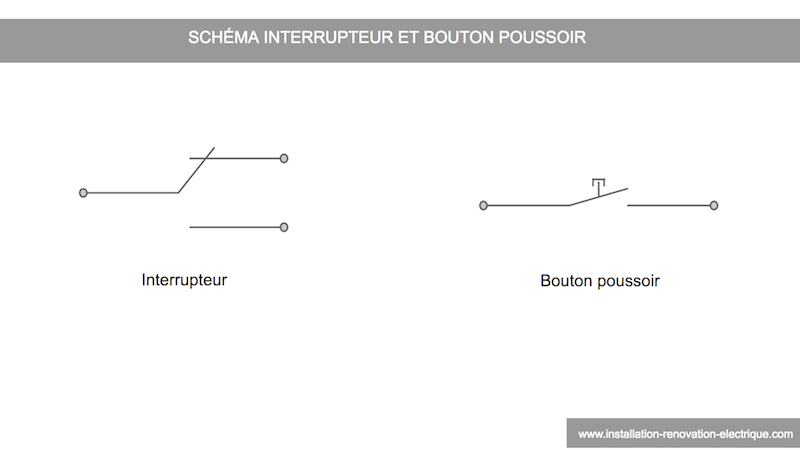

Schémas du bouton poussoir et de l’interrupteur:
La deuxième différence est dans le schéma électrique qui explique le fonctionnement de l’interrupteur et du bouton poussoir.
Symbole électrique du poussoir à droite et de l’interrupteur à gauche
Voici ce qui se passe au niveau physique dans chacun des cas.
Fonctionnement de l’interrupteur va et vient (schéma électrique):
Sur la partie gauche du schéma de l’interrupteur va et vient, il y a trois contacts électriques (matérialisés par les bornes rondes).
A chaque appui, le contact le plus à gauche passe du haut vers le bas et inversement au prochain appui. Le contact est toujours maintenu.
Concrètement au niveau de la sensation de toucher de l’interrupteur va et vient, il y a un appui: le bouton est mis est positionné dans le sens ou on appui.
Fonctionnement du bouton poussoir (schéma électrique):
Sur la partie droite du schéma pour le bouton poussoir, il y a deux contacts électriques (ou des bornes).
A chaque appui, le contact le vient autoriser le passage du courant momentanément à travers le bouton poussoir.
Lorsque le contact est relâché, il revient vers le haut et le courant ne circule à travers le bouton poussoir que pendant l’appui sur le bouton.
Interrupteur celiane Legrand disponible en interrupteur ou bouton poussoir
Au niveau de la sensation de toucher et du comportement physique du bouton poussoir: celui ci revient toujours dans la même position qu’au départ.
Des usages différents selon les schémas électriques:
Le bouton poussoir, pour quel montage électrique?
Le bouton poussoir intervient le plus souvent dans les schémas électriques suivants:
- Le télérupteur (voir le schéma électrique du télérupteur).
- La minuterie électrique.
Si vous voulez d’ailleurs vraiment tout savoir sur le câblage du bouton poussoir pour un télérupteur, je vous invite à lire cet article.
L’interrupteur va et vient, pour quel montage électrique?
L’interrupteur va et vient est lui utilisé principalement dans les montages suivants:
- Le simple allumage.
- Le montage va et vient.
- Le permutateur.
Les branchements électriques du bouton poussoir et de l’inter va et vient:
C’est par contre ici que les deux appareillages électriques se ressemblent.
Les branchements électriques de l’interrupteur (dont j’ai fait un article détaillé) et du bouton poussoir obéissent aux mêmes règles. Ce sont des commandes électriques, donc la phase arrivent sur une de leurs bornes électriques.
L’autre (ou les autres) bornes électriques sont raccordées aux fils électriques qui rejoignent le (ou les) récepteur – c’est à dire le point lumineux ou le télérupteur selon le cas de figure.
