Le disjoncteur de branchement peut être sélectif: Il a la capacité de déclencher après détection d’un défaut, avec un léger retard. Voici une petite explication qui va vous permettre de comprendre ce qu’est un disjoncteur sélectif, et ou il doit être placé:

Deux parties à distinguer dans l’installation électrique:

Dans l’installation électrique, il existe plusieurs parties:

  1. La partie installée par le fournisseur d’énergie: compteur et disjoncteur de branchement, que j’appellerai “la partie compteur”
  2. La partie avec le tableau électrique, que je nommerai “la partie tableau”

Chacune des parties possède une protection différentielle: La partie compteur, au niveau du disjoncteur de branchement, la partie tableau, au niveau de l’interrupteur différentiel.

Pourquoi deux protections différentielles?

  1. Par ce que deux c’est mieux (qui peut le plus peut le moins)
  2. Pour une raison de protection: Le fournisseur d’énergie garantie une première protection dans le cas ou aucun interrupteur différentiel n’existe dans la partie tableau
  3. Pour une raison financière: Vous ne pouvez pas shunter le compteur et effectuer d’opération frauduleuse (je l’explique ici)
disjoncteur sélectif
Le disjoncteur de branchement de l’installation électrique est souvent un disjoncteur sélectif

Alors quelle disjoncteur de branchement déclenche en premier?

C’est là qu’intervient le terme de sélectif. Le disjoncteur de branchement installé est dit sélectif: il possède un temps de déclenchement supérieur à l’interrupteur différentiel, qui déclenchera donc dans un premier temps.

Pourquoi un déclenchement retardé?

L’idée, c’est que  vous ne touchiez pas à la partie compteur et que si votre disjoncteur de branchement est à l’extérieur de votre habitation, vous ne sortiez pas pour remettre le courant en cas de coupure: c’est le dispositif le plus proche dans l’habitation qui doit déclencher en premier. Le tableau électrique étant obligatoirement accessible dans l’habitation, c’est lui qui coupera en premier (l’interrupteur différentiel pour être plus précis).

Comment reconnaître un dispositif sélectif?

Le disjoncteur de branchement possède un sigle  S qui indique qu’il est sélectif:

AGCP dans l'installation électrique

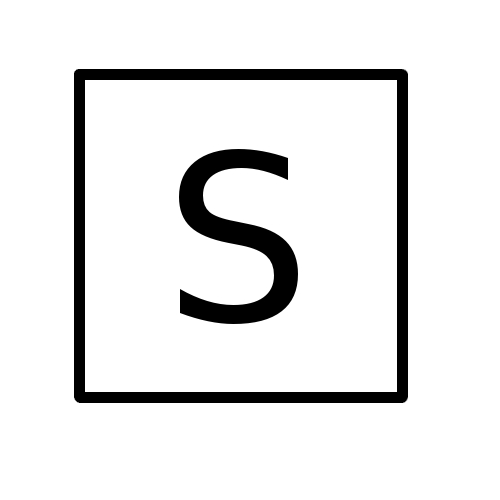

Ce symbole indique que le disjoncteur de branchement est sélectif

Ce symbole apparaît dans la plupart des cas sur les disjoncteurs sélectifs récents.



11 Commentaires

  1. Ainsi si je comprend bien, il serait approprié d’installer un disjoncteur Sélectif dans le coffret principal pour relier un coffret divisionnaire (garage, abri, etc.). Le coffret divisionnaire étant lui protégé par des interrupteur diff et disjoncteur instantané.

  2. Bonjour,
    Je n’ai pas tout compris. Le “sélectif” est-il bien utile en tête d’installation (différence de prix)? S’il est retardé ce n’est pas plutôt celui d’EDF qui va déclencher en premier?

  3. Bonjour,
    Tout d’abord merci pour cet article.
    Il parle de disjoncteur de branchement différentiel sélectif, mais j’ai vu qu’il existe plusieurs types de disjoncteurs de branchement: non différentiel, différentiel instantané, différentiel sélectif.
    A t on donc le choix de mettre l’un de ces 3 types de disjoncteurs?
    autrementdit est ce que le disjoncteur différentiel sélectif est obligatoire ou fortement recommandé?

    • Bonsoir

      Tout dépend de quel endroit vous parlez et pour quel usage.

      Mais de manière générale je dirais qu’il est fortement recommandé pour garder une sélectivité avec vos différentiels 30mA.

  4. Bonjour,

    Super site et articles, merci !
    Je vais avoir un type 2 en monophasé 12kvA dans ma maison en construction. Un dos à dos a été mis en place à ma limite de propriété avec un disjoncteur de branchement différentiel séléctif 30.60A S.
    Si j’ai bien compris votre arcticle je devrais mettre avant mon installation un disjoncteur différentiel 30.60A mais NON séléctif afin qu’il saute en premier ? ou alors dois-je prévoir un interrupteur différentiel (je n’ai pas saisi la différence 🙁 )

    Merci d’avance pour votre retour !

  5. Bonjour

    Le principe est qu’en cas de défaut d’isolement, ce soit systématiquement le différentiel 30mA qui saute et aucun autre élément.
    Donc pour la coupure d’urgence dans le logement, par ordre de coût croissant :
    – interrupteur sectionneur 63A placé sur un rail DIN en tête du tableau ou sur un petit tableau 2 ou 4 modules.
    – disjoncteur de branchement 30/60A non différentiel placé sur une platine en amont du tableau
    – disjoncteur de branchement 30/60A 500mA type S (sélectif) placé sur une platine en amont du tableau
    Ne pas mettre de disjoncteur de branchement 30/60A 500mA non sélectif qui n’assurera aucune sélectivité avec vos différentiels 30mA

  6. Bonjour,

    j’ai un vieux disjoncteur de branchement 500mA non-sélectif. Je refais mon installation en prévoyant plusieurs interrupteurs différentiels 30mA.
    * Est-ce qu’en cas de défaut inférieur le DB sautera en même temps que les interrupteurs différentiels dans tous les cas, ou seulement si le courant dépasse 500mA ?
    * Puis-je faire remplacer le DB ancien (installation de type 1).

    Merci d’avance pour vos réponses

    • Bonsoir

      Votre DB ne sautera que si le défaut est supérieur à 500mA (dans les fait il peut déclencher entre 250mA et 500mA).
      Mais tous les défauts “francs” sont supérieurs à cette valeur.

      Vous pouvez faire remplacer le DB, mais ce sera payant (sauf s’il est HS)
