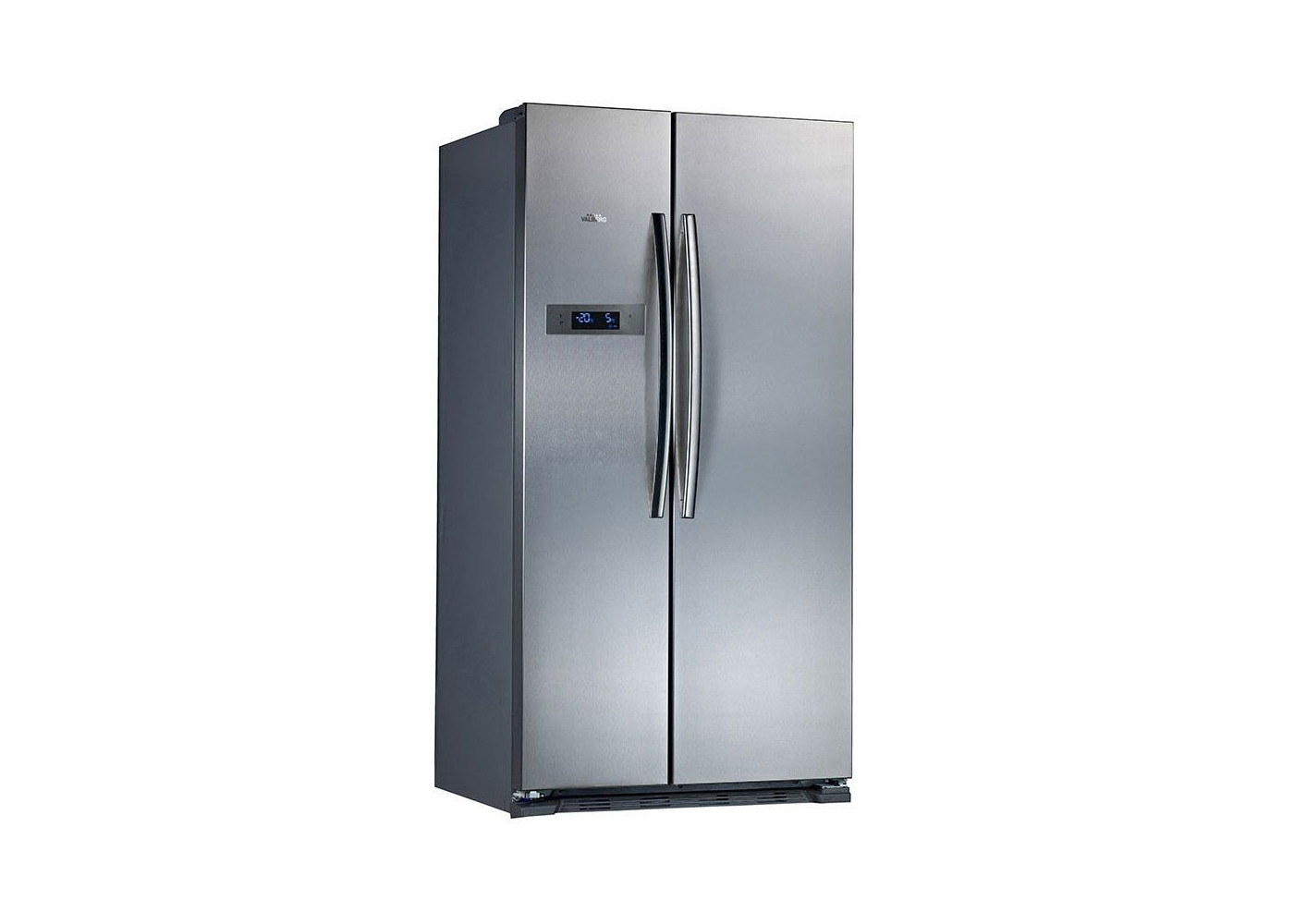

disjoncteur frigo: comment choisir?

Lorsqu’on parle de circuit spécialisé en électricité, on parle souvent des gros consommateurs: lave linge, sèche linge, plaque de cuisson…. Mais on ne parle pas du circuit électrique du réfrigérateur.

  • Alors qu’en est-il du frigo?
  • Que dit la norme électrique à ce propos?
  • Quel schéma électrique utiliser pour le réfrigérateur?
  • Doit on mettre un disjoncteur frigo spécifique?

La réponse sans plus attendre:

Ce que dit la norme électrique à propos du frigo:

La norme NFC-15100 qui régie l’installation électrique dans l’habitat, indique qu’il faut attribuer à certains appareils un circuit électrique spécialisé.

Cela signifie qu’il leur faut une ligne dédiée, depuis le tableau électrique jusqu’à la prise (ou sortie de câble).

Ces appareils électriques (électroménager principalement) sont les suivants:

  • Lave linge.
  • Lave vaisselle.
  • Sèche linge.
  • Plaque de cuisson électrique (prise 32A).
  • Chauffe eau.
  • Congélateur.
  • Four.

Comme vous le voyez, il n’est pas fait allusion au réfrigérateur dans la norme électrique.

Alors, pourquoi se poser cette question?

Pourquoi il faut un circuit spécialisé pour le réfrigérateur?

J’ai fait plusieurs articles à propos du tableau électrique dans ce blog (par exemple celui ci sur la rénovation complète d’un tableau électrique ancien).

La première des règles à respecter: La conception du tableau électrique doit se faire en suivant les indications de la norme.

Comme je l’ai indiqué juste au dessus, le frigo n’est pas considéré comme un circuit spécialisé dans la norme NFC 15-100.

De manière strict, rien n’oblige à avoir un disjoncteur uniquement pour le frigo.

Mais il ne faut pas oublier également la notion de confort lorsqu’on réalise un tableau électrique.

Le réfrigérateur est un élément qui doit rester constamment allumé lors des absences, au même titre que le congélateur.

Et lors d’absence un peu plus importantes, on veut parfois pouvoir couper tous les circuits électriques de la maison pour diverses raisons:

  • Pour protéger l’installation contre les surtensions – orages.
  • Pour éteindre les appareils en veille qui consomment.
couper le frigo au niveau du tableau électrique
Les appareils en veille doivent être arreté totalement au niveau du tableau électrique pour faire des économies. Mais qu’en est il alors du frigo?

Alors dans le cadre du réfrigérateur, il est intéressant de concevoir le coffret en incluant un disjoncteur frigo spécifique.

Il sera alors facile d’isoler le frigo au niveau du tableau électrique: ce sera un disjoncteur qui restera activé pour les absences du domicile.

Quel disjoncteur pour un frigo?

Sur un circuit électrique partagé:

Vu que la norme n’est pas restrictive, il est possible de brancher le frigo sur un circuit de prise électrique classique avec d’autres appareils.

Si mon argumentaire ne vous a pas convaincu et que vous voulez installer le réfrigérateur sur un réseau de plusieurs prises électriques, voici la règle:

  • Sous un disjoncteur 16a maximum avec une section de fil de 1,5mm2 (8 prises électriques maximum sur ce circuit).
  • Avec un disjoncteur 20a maximum avec une section de fil de 2,5mm3 (12 prises électriques maximum sur ce circuit).

Côté puissance et consommation électrique, il n’y a pas de problème de sécurité. En effet, dans la plupart des cas, l’ampérage du frigo est très faible.

La puissance consommée reste assez réduite pour un frigo classique. C’est par exemple le cas de ce modèle qui consomme 125W.

quelle consommation pour une frigo
Ce frigo a un faible ampérage: il peut être installé sur un circuit de prise électrique classique, sans disjoncteur frigo spécifique

Mais dans ce cas de branchement électrique que j’appelle partagé, le confort n’est pas total si on veut pouvoir couper tous les circuits sauf le frigo.

Branchement électrique dédié – disjoncteur frigo spécifique:

Si vous choisissez d’installer un disjoncteur uniquement pour le frigo, l’idéal est de se référer à sa puissance.

Un disjoncteur 10 ampères au niveau du tableau électrique et une section de fil électrique en 1,5mm2 suffiront bien souvent.

disjoncteur frigo ampérage 10A
Un disjoncteur 10A est suffisant pour un circuit électrique dédié au frigo

Mais vous pouvez aussi penser au futur et installer un disjoncteur 10a avec une section de fil de 2,5mm2.

Pourquoi faire cela?

Si vous voulez procéder à la modification de l’installation électrique de votre cuisine plus tard, vous aurez à disposition un circuit spécialisé. Il suffira de remplacer le disjoncteur 10A par un 20A.

Schéma électrique du circuit réfrigérateur:

Je reprends les propos que j’ai tenus précédemment en les transcrivant en schéma électrique pour le Frigo.

Les schémas qui suivent font partie du guide de schémas électriques que j’ai réalisé.

Circuit de plusieurs prises électriques:

Dans le cas présent, le réfrigérateur est branché sur un prise électrique qui fait partie d’un réseau de plusieurs prises électriques.

Dans le schéma suivant, il s’agit d’un circuit de prises électriques câblées en 1,5mm2 avec 8 socles au maximum sur le circuit.

Schéma électrique frigo
Schéma électrique du circuit de 8 prises sur lequel le frigo peut se brancher

Circuit dédié type 20A:

Pour un circuit dédié, la ligne part directement du tableau électrique. Le frigo est alors protégé par un disjoncteur correspondant à la section de fil électrique utilisée.

Le schéma électrique peut alors s’apparenter à celui du circuit électrique du lave vaisselle comme celui ci:

circuit 20A frigo congélateur
Le circuit électrique dédié au frigo peut aussi s’apparenté au schéma électrique du four ou du lave vaisselle

Alternative au disjoncteur unique pour le frigo (avec le micro-onde):

J’entends bien qu’entre tous les circuits spécialisés et les obligations normatives, le tableau électrique devient de plus en plus grand.

Je parle ici de grandeur en terme de module et du nombre de disjoncteurs.

Voici donc l’alternative au disjoncteur unique pour le réfrigérateur. Il s’agit de l’associer avec un autre appareil de la cuisine.

Cette association est souvent faite avec le micro-onde.

En revanche, elle n’est pas possible par exemple avec le circuit de prises électriques en crédence de cuisine (qui est un circuit dédié à part entière).

Conclusion:

Le frigo devrait selon moi être considéré comme un circuit spécifique.

Non pas que je veuille alourdir la facture au niveau matériel pour l’installation électrique.

Il s’agit ici plutôt de l’utilisation finale qui est faite du circuit: Combien de personnes ont un frigo combiné, qui fait réfrigérateur et congélateur?

Or ce dernier est considéré comme circuit spécialisé par la norme NFC 15-100.

Un non sens qui sera peut-être modelé dans le prochain amendement?

Nous n'avons pas pu confirmer votre inscription.
Merci de vous être inscrit, vous allez bientôt recevoir votre premier mail. Guillaume

Vous avez aimé cet article ?

Je peux vous donner encore plus d'astuces et de conseils pour réussir vos travaux électriques.

Recevoir 30 astuces d'électricien gratuites

43 Commentaires

  1. Bonjour

    Un petit complément d’informations pour le circuits des prises non spécialisées de la cuisine.
    Celui-ci doit être en 2,5² et comporter 6 prises maxi, dont 4 au dessus du plan de travail.
    Il n’en reste donc que 2 de disponible pour un autre usage, par exemple une à l’entrée de la pièce pour l’aspirateur et l’autre pour la hotte.

    Du coup plus de place pour le frigo et cela augmente l’intérêt de faire un circuit spécialisé pour celui-ci.

    A noter que rien n’interdit non plus de faire un 2ème circuit prises pour la cuisine, éventuellement commun avec d’autres pièces.

  2. Je travail beaucoup en rénovation donc avec cuisine refaite, je ne me pose plus trop de questions c’est devenue automatique pour moi de faire des circuits spécialisé pour le four le micro onde les PC plan de travail et le frigo plus la plaque en 6 ou 10 carré et la hotte en 1,5 carré. J’ajoute à celà une alimentation lumière. Je cable souvent les cuisine en utilisant du 5 G 2,5 carré (1 circuit avec le marron bleu et un avec le noir gris et la terre est commune). Je multiplie les cables car il est finalement assez rare d’avoir le plan de la cuisine au moment du cablage su chantier (les clients changent d’avis le cuisiniste est injoignable etc.) avec mon système je suis à peu près sur de pouvoir répondre aux imprévus. Je laisse les cables très longs afin de pouvoir aller où il faut. en cablant ainsi on ne risque pas d’étre embéter si brusquement le frigo passe à l’emplacement du four et inverssement.

      • Faux. Le conducteur de protection n’étant pas actif sauf anomalie (l’installation étant protégée par dispositifs à courant différentiel résiduel) il est admis de le partager entre plusieurs circuits d’une gaine, à condition que sa section soit au moins égale à celle du plus gros conducteur actif des circuits desservis.

      • o68 a bien répondu. Faites des recherches et vous verrez que la terre commune a plusieurs circuits est parfaitement autorisée (et sécuritaire), dans les conditions indiquées par o68.

  3. Bonjour,

    Merci pour cet excellent article, comme d’habitude. De plus étant en cours d’analyse, pour réfection complète de mon tableau électrique, cela reprend une partie des questions que je me posaient.

    Maintenant pour pousser les indications, pensez-vous que je me trompe en pensant ce qui suit :
    Dans une maison multi-niveaux il y a un réfrigérateur avec congélateur au RDC, un réfrigérateur avec congélateur au sous-sol et un congélateur (armoire) au sous-sol. Donc deux possibilités :
    1 – je mets tout sur le même circuit spécifique avec en tête un interrupteur HPi ;
    2 – je mets le congélateur et 1 réfrigérateur sur un circuit spécifique avec un interrupteur HPi et 1 réfrigérateur sur un autre circuit. Comme ça si je perds un circuit j’ai toujours à minima un réfrigérateur/congélateur qui fonctionne.

    Je pense être trop prévoyant mais bon…

    Si mes deux options sont bonnes, laquelle vous semble la plus pertinente ?

    Merci encore pour votre site.

    Christian H.

    • Bonsoir

      Tout mettre sous un même HPI ne me semble pas pertinent.
      Ces appareils sont souvent sujet aux défauts, et un défaut de l’un va entraîner la coupure du HPI, même s’il est à immunité renforcée, ruinant ainsi le contenu de l’ensemble.

  4. Je suis d’accord sur le fait que chaque élément (four, frigo, micro onde…) doit avoir sa propre protection.
    Même si certain appareil ne sont pas très consommateur (frigo…)
    Mais dans le cas d’un problème avec un appareil tous les autres ne sont pas coupés.

    Je parts même loin en disant que chaque chambre devrait avoir sa protection électrique. (dommage qu’on ne puisse pas associer ECL avec PC et Chauffage)

    Je pense que le futur sera aux prises connectées pour deux raisons :
    – Pouvoir les alimenter (ouvrir/fermer) à souhait et à distance d’un point central
    – Avoir la consommation énergétique de chaque prise (et ainsi détecter avec statistiques quels appareils sont trop consommateurs)

    Pour moi c’est l’avenir, surtout qu’aujourd’hui avec l’ajout d’un pièce coûtant 10€/prise on obtient ce résultat.

  5. bonjour
    Sur le schéma de branchement de la prise de courant , le neutre et mis a droite . en réalité il faut brancher le neutre a gauche de la prise . Biens le bonjours a vous

  6. bonjour
    oui c’est vrais vous avez raison il n’y a aucune obligation de mettre le neutre a gauche .
    Mais , sauf erreur de ma part , par rapport a la norme C14100 qui impose a EDF de mettre le neutre a gauche , je pense qu’un peut d’uniformité ne nuit en rien , histoire de bon sens en fait

  7. Bonjour,

    Je voudrais savoir si en augmentant l’amperage de mon disjoncteur (par exemple 16 A) je peux coupler mon refrigerateur et mon micro-onde (j’ai bien compris de separer les 2 mais manque de place sur mon pannel, je ne peux ajouter qu’un seul disjoncteur).
    Et si oui, comment proceder ? Utiliser un domino ou autre … . Je dois preciser que je suis plein de bonne volonte mais pas tres bon en electricite.
    Merci a vous pour votre reponse.
    Cordialement
    John

    • Bonjour

      Un micro onde cela consomme dans les 1000W
      Un réfrigérateur dans les 100W

      Quel est le calibre de votre disjoncteur ?
      10A autorise 2300W, 16A 3600W, 20A 4600W
      Avec 20A il faut obligatoirement câble en 2,5²
      Avec 16A on peut câbler en 1,5² ou en 2,5²

      Pas d’obligation d’avoir un circuit dédié pour le micro onde et le réfrigérateur.
      Donc vous les mettez sur 2 prises différentes en faisant une dérivation à l’endroit qui convient.
      Vous pouvez mettre jusqu’à 2 fils par borne d’un disjoncteur.

  8. Bonjour,

    Je vien d’installer mon frigo neuf dans ma cuisine branché sur une prise relié à un disjoncteur 16A seulement ce disjoncteur fait parti du circuit de prise de mon salon au niveau de mon tableau électrique.
    A présent lorsque le compresseur du frigo se met en route cela engendre une micro coupure de courant au niveau de mon PC lorsque il est en marche.
    Cela se traduit par une coupure d’image d’une seconde.
    Est ce que passer le frigo en 20A pourai régler le
    Merci pour votre attention

    • quel est le nombre exacte de prises reliées a ce disjoncteur si cela depasse 8 prises cela peut engendrer des perturbations au niveau de ce circuit car la norme NFC 15-100 nous impose au maximum 8 prises par circuit standard.

      • Bonjour

        Non, cela a changé en 2015.
        C’est désormais :
        – 12 prises maxi pour un circuit en 2,5² (sauf cuisine limité à 6)
        – 8 prises maxi pour un circuit en 1,5²
        Mais les prises doubles ne comptent plus pour 1 comme avant.

        Mais de toute façon c’est juste un critère de confort pour :
        – réduire la probabilité de surcharge
        – permettre qu’en cas de défaut un nombre raisonnable de prises soient coupés.

        Cela n’induit aucune perturbation

  9. Bonjour ,
    j’habite dans une maison isolée du village, en bout de ligne EDF ,en altitude en campagne . mon installation date de 2000 avec un disjoncteur différentiel 63 A 30mA . A chaque orage un peu violent mon installation disjoncte et souci pour mes congélateurs ce qui m’empêche de partir plus d’une journée . Je voudrai savoir si en remplaçant mon différentiel par un différentiel haute immunité la situation s’ameliorerait
    Sinon que puis je faire ? Avez vous des solutions ?
    Merci pour vos conseils (je suis un particulier et amateur)

    • Bonjour

      C’est une solution qui peut améliorer les choses et que vous pouvez essayer en dédiant un différentiel à immunité renforcée au circuit congelateur.
      Mais sans garantie absolue.

  10. Tout d’abord, merci pour la petite mine d’or qu’est ton site…
    Je ne sais pourquoi je t’accorde toute ma confiance mais tes informations sont précises et on suit ton parcours logique (pour le réfrigérateur)
    Je suis en rénovation d’une cuisine et je tire mes nouvelles gaines actuellement. N’ayant que 2 rangées de modules dans le tableau elles se remplissent beaucoup trop vite !! D’autant que je rajoute des lignes pour les stores et volets (suite à la lecture d’un de tes articles) car ils étaient repiqués sur des prises electriques. BREF!
    Toujours est il que je vais donc laisser mon prochain frigo sur une ligne électrique existante non spécialisée car ça va plus être possible dans le tableau à la fin…
    Mais je m’étonne dans ta liste électroménager de ne pas voir le four électrique dans les obligations de lignes spécialisées.
    Est ce un oubli de ta part ou bien pour lui non plus je n’ai pas besoin de tirer une nouvelle ligne ? :O (ca m’arrangerait ! :D)

  11. Bonsoir
    Merci pour cet article. J’y vois plus clair maintenant pour la rénovation de ma cuisine.
    Cependant il me manque une info. Il est écrit que pour un frigo il n’y a pas obligation d’un circuit dédié mais pour un congélateur la norme l’impose.
    Donc je me pose la question pour un frigo américain qui fait un peu les 2…
    Avez vous une info à me donner la dessus ?
    D’avance merci

    • Bonsoir

      Le congel sur un circuit dédié, c’est un critère de confort de la norme, afin qu’il soit indépendant du reste et donc moins perturbé.
      Donc pas essentiel si vous ne le respectez pas.
      Mais vous pouvez vous en inspirer également.

  12. Bonjour,
    Je loue un studio et je me suis aperçue un peu tard qu’il n’y avait aucune prises en crédence dans la cuisine…
    J’ai donc 2 PC sous plan de travail:
    1. petit frigo
    2. Machine a laver
    Afin d’alimenter ma cafetière et un éventuel four micro-ondes, je souhaite percer le plan de travail, poser une multiprise sur laquelle serait brancher: frigo + cafetière + micro-ondes tandis que la machine a laver conserverait sa propre prise. Cela vous semble-t-il dangereux? merci de votre retour

    • Bonjour

      Electriquement pas de problème.
      Prenez néanmoins une multiprise de qualité et pas une chinoiserie 1er prix car la puissance de la cafetière et du micro-onde cumulées ne sont pas négligeables.
      Attention d’ailleurs aux usages simultanés si vous ajoutiez, grille pain, bouilloire…

      En revanche percer le plan de travail d’une cuisine où vous n’est pas propriétaire c’est plus embêtant, surtout que le trou doit être gros pour laisser passer la fiche de la prise.

    • bonjour amon avis a ne pas faire ce des appareil de puissance donc a chacun sa prise 16a et de plus de bonne qualite ne pas oublier que le materiel mediocre sa risque de chauffer sous 1000 w et cablage 2.5 mm carre
      vouhaite bon travail

  13. Bonjour,
    Peut-on mettre le frigo + le micro-ondes sur le circuit prise cuisine?
    C’est à dire 4 prises en plan de travail + 2 prises (frigo/micro-ondes)
    Merci d’avance.

  14. Bonjour,

    Si le congélateur doit avoir un circuit spécifique+disjoncteur dédiée, est-ce que si nous avons 2 congélateurs cote à cote on doit prévoir 2 circuits 2,5 mm2 avec 2 disjoncteurs de 20A?

  15. Bonjour, est ce que si je branche un min frigo avec un congélateur et une petite cave à vin il faut je suppose un circuit spécial de combien ? quel serait le disjoncteur idéal ? merci bien

  16. Bonjour,
    Merci tout d’abord pour l’aide que vous nous apportez.
    Je voudrais savoir sue quelle ligne puis je brancher le piézoélectrique d’un domino gaz, celui ci étant à côté d’un domino induction. Sur la ligne 32a de mon induction, sur la ligne prises de cuisine (hotte). Je trouve peu d’informations sur le sujet et en parlant du frigo si j’ai bien compris une ligne dédiée en section câble 1.5 et protection 10A est suffisante et conforme.
    Merci
    Lucas g.

    • Bonsoir

      Pour le Piezo cela consomme 3 fois rien.
      Vous le branchez où cela vous arrange le mieux, cela n’a pas vraiment d’importance

      Un frigo cela consomme une centaines de watts au maxi, donc effectivement un 1,5² 10A suffira.

  17. Bonsoir ,
    Concernant le branchement d’une hotte aspirante, je lis tout et son contraire ou c’est peut moi qui ne comprend pas, entre la norme qui dit que dans les circuits dédiés elle y est inscrite et les différents avis sur le net. Un circuit dédié pour une si petite puissance je n’en voit pas nécessité!? Cette prise ou sortie de câble peut elle faire partie des 6 prises de courant cuisine si elle est située à plus d1m80 du sol ou pas ? C’est ce que j’ai fait sans savoir trop le bien fondé. Sinon je peux éventuellement la rajouter sur ma ligne dédiée frigo qui est câblée en 1.5 par contre il faudra un disjoncteur 16a au lieu de 10a.
    Merci pour votre avis
    G.lucas

    • Bonjour

      On ne fait pas des circuits dédiés uniquement pour des raisons de puissance, mais également pour isoler facilement certains équipements du reste de l’installation.

      Néanmoins je ne sais pas où vous avez vu que la hotte faisait partie des circuits obligatoires de la NF C15-100 :
      « 10.1.3.4 Circuits spécialisés
      Chaque appareil électroménager de forte puissance doit être alimenté par un circuit
      spécialisé.
      Quatre circuits spécialisés au moins doivent être prévus :
      – un circuit spécialisé pour l’alimentation de la cuisinière ou de la plaque de cuisson seule
      – trois circuits spécialisés 16 A 2P+T au moins en prévision de l’alimentation d’appareils du
      type :
      – lave-linge ;
      – lave-vaisselle ;
      – sèche-linge ;
      – four.
      Un circuit dédié aux six prises de courant de la cuisine doit également être prévu.

      D’autres circuits spécialisés sont à mettre en oeuvre, par exemple pour chacune des applications suivantes lorsqu’elles sont prévues :
      – chauffe-eau électrique ;
      – circuit prise de courant de la gaine technique logement ;
      – chaudière et ses auxiliaires ;
      – pompe à chaleur ;
      – climatiseur ;
      – appareil de chauffage électrique (voir 10.1.3.5) ;
      – appareil de chauffage de salle de bain ;
      – piscine ;
      – circuits extérieurs (alimentant une ou plusieurs utilisations non fixées au bâtiment, par
      exemple éclairage, portail automatique, etc.) ;
      – volets roulants électriques ;
      – stores “bannes” ;
      – fonctions d’automatismes domestiques (alarmes, contrôles, etc.) ;
      – VMC (Ventilation mécanique contrôlée) lorsqu’elle n’est pas collective ;
      – tableau(x) divisionnaire(s) ;
      – circuits de recharge des véhicules électriques ;
      – congélateur.
      Il est admis que l’alimentation de la sonnette soit r éalisée à partir d’un circuit spécialisé dédié aux fonctions d’automatismes domestiques ou d’un circuit d’éclairage. »

      Vous voyez que nulle part, il n’est fait mention de hotte.
      Vous pouvez donc la mettre sur le circuit des prises de la cuisine ou avec le réfrigérateur.

      Quant au disjoncteur, même si l’usage est de mettre 16A pour des prises, dans votre cas sur le circuit réfrigérateur peu importe. La puissance cumulée de vos 2 appareils ne doit guère dépasser 200 ou 300W, alors qu’un disjoncteur 10A vous autorise 2300W et un 16A 3600W.

  18. Bonjour, il faut un circuit spécialisé pour le frigo et ou frigo congélateur.

    De plus ce sont un des appareils qui causent des incendies.

    Et puis certains modèles haut de gamme mais fabriqué en chine ces model, sont dépourvu de correction sur les VA cos phi.

    Ce qui engendre des factures sur un surplus de 30% par rapport au déphasage de la tension avec le courant, soit un pf de 0.57 au lieu de 0.94 plus proche de 1.

    Un frigo doit être sur un circuit dédié car si il fait sauté son disjoncteur, il ne fait pas sauter les autres disjoncteurs tel que le tableau entier.

    En général il fait sauter sa rangée.

    • Bonjour
      Cela suffirait sans doute (460W maxi)
      Mais un 10A ou un 16A conviendront tout aussi bien et seront moins cher
      Ce sera également plus évolutif si un jour vous changez d’usage pour cette prise.

LAISSER UN COMMENTAIRE

S'il vous plaît entrez votre commentaire!
S'il vous plaît entrez votre nom ici
