Testeur Continuité

Le testeur de continuité vérifie qu’un circuit électrique ne présente pas d’interruption : il injecte un faible courant entre deux points et signale par un bip sonore continu que la résistance est proche de zéro. Plus simple qu’un ohmmètre complet, il est l’outil de vérification rapide sur chantier pour les câbles, fusibles et liaisons de protection.

Contrôles typiques avec un testeur de continuité

Utilisation sur une installation réelle

Vérification avant tirage de câble : sur un rouleau de câble neuf, un défaut de fabrication (conducteur rompu en usine) peut passer inaperçu. Tester la continuité de chaque conducteur entre les deux extrémités du rouleau avant pose évite de devoir reposer un câble déjà tiré dans des conduits.

Contrôle de la liaison équipotentielle en salle de bains : la NF C 15-100 demande de relier entre eux, par un conducteur vert-jaune, les éléments conducteurs et les masses métalliques accessibles de la pièce (le guide Hager 2024 montre une liaison en 2,5 mm² cuivre protégée mécaniquement). Le testeur de continuité permet un premier contrôle de chaque liaison, hors tension ; la vérification en règle se fait avec un contrôleur d’installation, dont le courant d’essai atteint au moins 200 mA.

À ne pas confondre avec le test d’isolement : le testeur de continuité vérifie la faible résistance d’un conducteur. Le contrôleur d’isolement, lui, applique une tension continue élevée (500 V pour les circuits d’un logement) entre conducteurs pour mesurer la résistance d’isolement (on vise au moins 1 MΩ pour une installation conforme à la NF C 15-100). Ces deux mesures sont complémentaires et ne se substituent pas l’une à l’autre.

FAQ

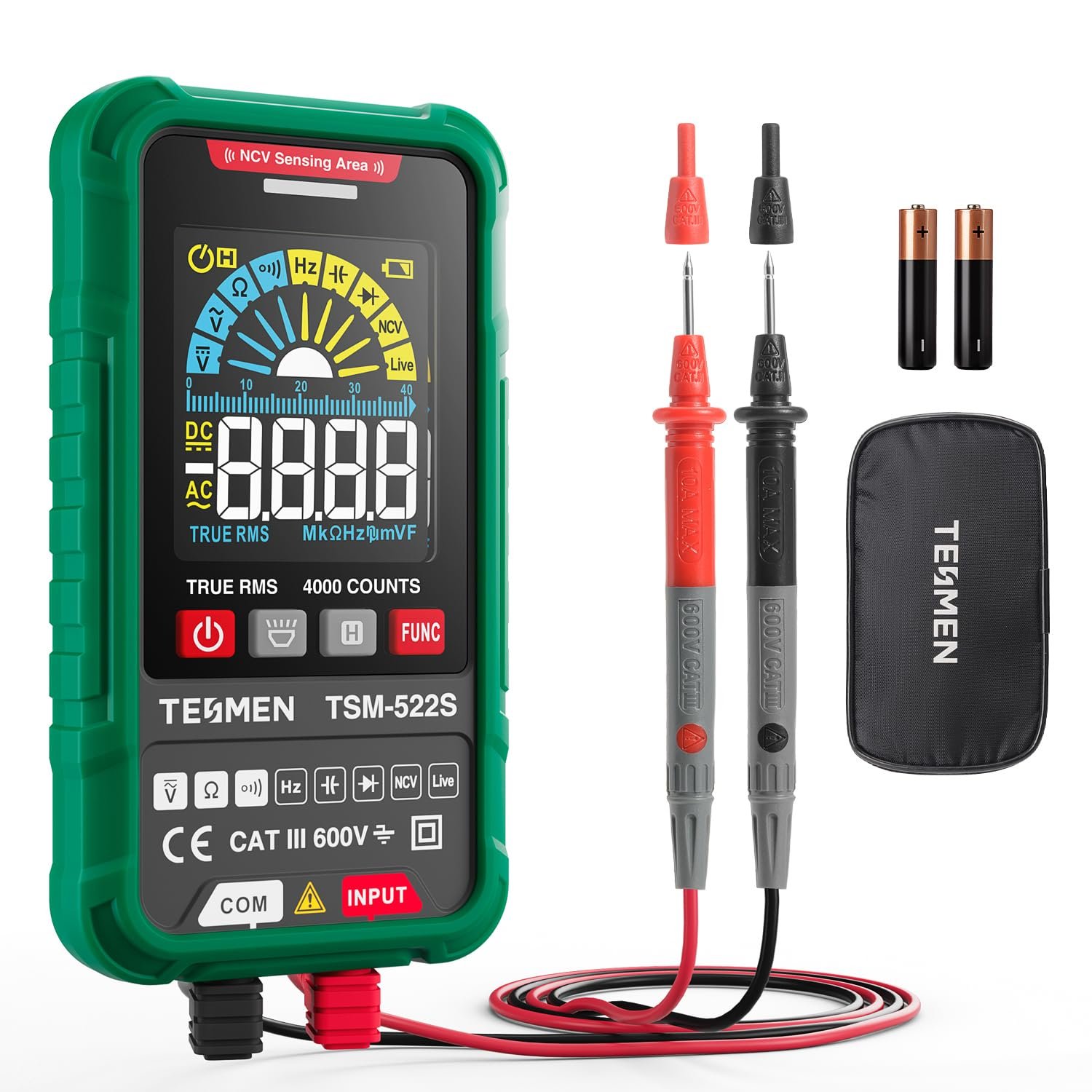

Un multimètre en mode continuité est-il équivalent à un testeur de continuité dédié ?

Fonctionnellement oui : la plupart des multimètres disposent d’un mode « beeper » continuité. Le testeur dédié est cependant plus rapide à utiliser (pas de sélection de calibre) et parfois plus compact pour le travail dans les boîtes. Sur les très longues liaisons (câbles de grande longueur), le multimètre affiche aussi la résistance en ohms, ce qui donne une information supplémentaire sur la qualité du conducteur.

Quelle résistance maximale pour déclencher le bip de continuité ?

Le seuil dépend du modèle : il figure dans la notice. Or un conducteur en bon état est très loin de ce seuil : 15 m de cuivre en 2,5 mm² ne font qu’environ 0,1 Ω (R = ρ × L / S). Le bip prouve donc qu’il n’y a pas de coupure, pas que la connexion est bonne. Pour les contrôles en règle, l’électricien utilise un contrôleur d’installation et compare à la valeur théorique.

Le testeur de continuité permet-il de localiser une coupure dans un câble enterré ?

Non directement. Il confirme l’existence d’une coupure mais ne la localise pas. Pour localiser un défaut sur un câble enterré, il faut un réflectomètre temporel (TDR) qui mesure le temps d’aller-retour d’une impulsion et en déduit la distance jusqu’au défaut.
