Testeur différentiel
Résumez cet article :

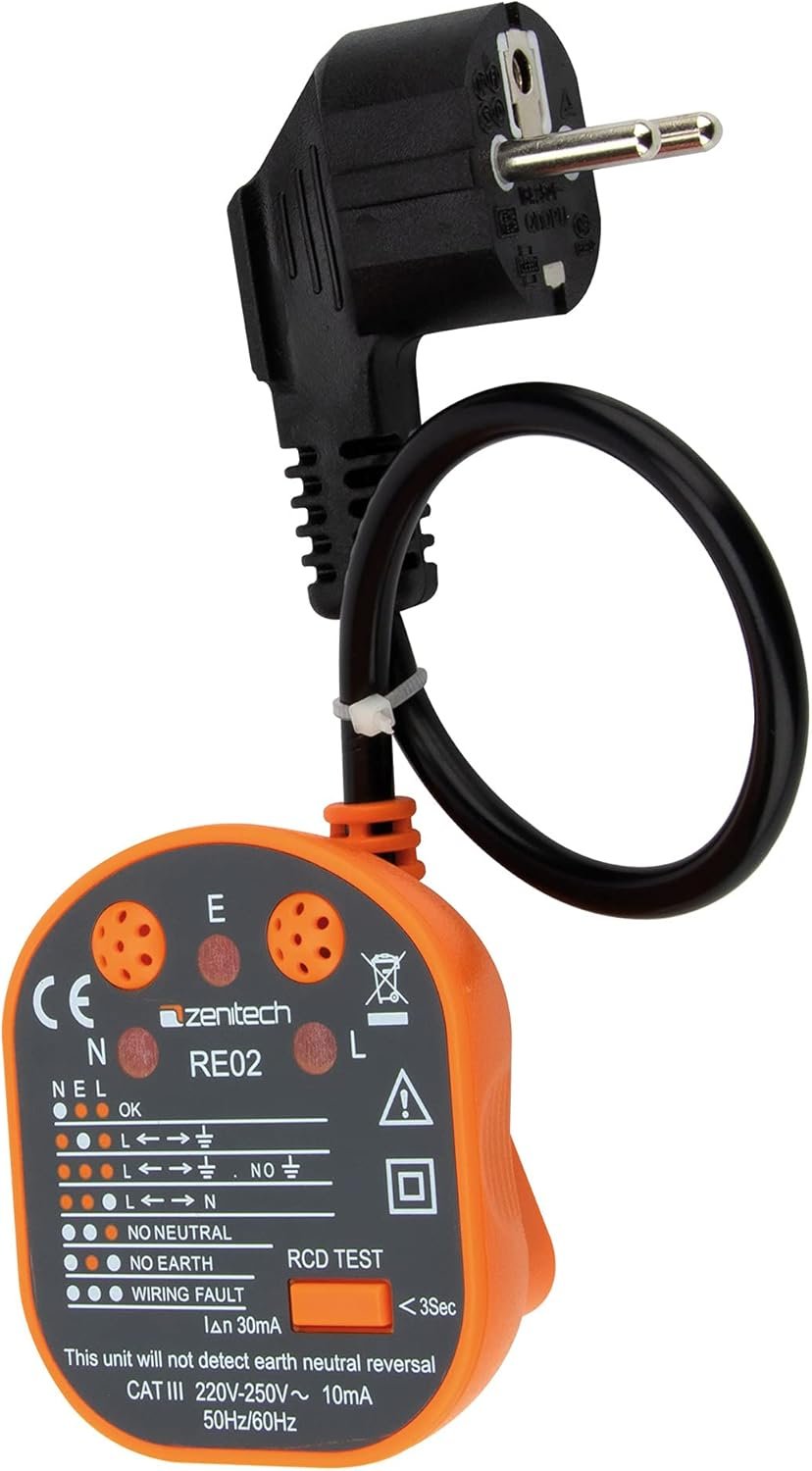

Le testeur de différentiel (ou testeur DDR) injecte un courant de défaut calibré dans le circuit de protection pour vérifier que l’interrupteur différentiel déclenche bien à l’intensité nominale prévue (IΔn) et dans le temps réglementaire. C’est l’instrument de réception incontournable de toute installation neuve ou rénovée.
Valeurs de déclenchement attendues selon le type de DDR
| Type DDR | IΔn nominal | Plage de déclenchement | Temps max. (à IΔn) |
|---|---|---|---|
| Type AC — 30 mA | 30 mA | 15 mA – 30 mA | ≤ 300 ms |
| Type A — 30 mA | 30 mA | 15 mA – 30 mA (AC et pulsé) | ≤ 300 ms |
| Type S (sélectif) — 300 mA | 300 mA | 150 mA – 300 mA | Retardé : valeur sur la fiche du produit |
| Type AC — 500 mA | 500 mA | 250 mA – 500 mA | ≤ 300 ms |
Modes de test disponibles sur les testeurs DDR
| Mode | Courant injecté | Déclenchement ? | Usage |
|---|---|---|---|
| Test standard (×1) | IΔn (100 %) | Oui — mesure le temps | Réception, vérification périodique |
| Mode no-trip (×½) | IΔn / 2 (50 %) | Non — vérifie la non-sensibilité | Test sans coupure de circuit (données actives, serveur allumé) |
| Test ×5 | 5 × IΔn | Oui — temps très court | Vérification du déclenchement sous un fort courant de défaut (le mode « rampe », lui, augmente le courant par paliers jusqu’au déclenchement) |
Utilisation sur une installation réelle
Réception d’une installation neuve : la vérification prévue par la NF C 15-100 comprend l’essai de chaque DDR avant la mise en service. C’est une mesure sous tension, faite par l’électricien. Le testeur doit être branché sur une prise aval du DDR à tester (entre phase et terre) ; il mesure le temps de déclenchement et l’affiche. Si le temps dépasse 300 ms sur un DDR non sélectif, le DDR est défaillant et doit être remplacé avant toute mise en service.
Vérification périodique : les fabricants demandent de tester régulièrement le DDR par son bouton test (périodicité indiquée sur la notice). Un test au testeur DDR reste nécessaire lors de toute modification du circuit ou si un DDR ne répond plus à son bouton test intégré.
FAQ
- Le testeur DDR peut-il tester les différentiels de type F (variateurs) ?
- Les testeurs courants génèrent uniquement des courants sinusoïdaux (type AC) ou des courants pulsés redressés (type A). Pour tester les DDR de type F ou B (courants lisses DC), il faut un testeur spécifique capable de générer les formes d’onde correspondantes. Consulter la notice du testeur avant de valider un DDR de type B sur un circuit de borne de recharge VE.
- Pourquoi un DDR déclenche parfois avant d’atteindre IΔn lors du test ?
- Un déclenchement prématuré (bien en dessous de IΔn/2) peut indiquer un courant de fuite parasite préexistant sur l’installation (câbles long sur câble blindé, variateurs de fréquence, alimentations à découpage) ou un DDR défectivement trop sensible. Faire mesurer le courant de fuite résiduel avant de conclure à un appareil défectueux.
- Faut-il un testeur DDR pour valider la conformité NF C 15-100 ou le bouton test suffit-il ?
- Le bouton test intégré au DDR vérifie seulement la mécanique de déclenchement, pas la sensibilité électrique réelle. Pour une réception au sens de la NF C 15-100 et pour tout rapport de vérification (assureur, organisme de contrôle), c’est le test instrumenté avec mesure du temps de déclenchement qui fait foi.
Pour choisir : interrupteur différentiel 40 ou 63 A, lequel choisir.
