Hager Ready: Une application pour votre tableau électrique

Hager Ready: Une application pour votre tableau électrique

Le téléphone est devenu un compagnon de tous les jours (avec parfois ses dérives malsaines).

Sur les chantiers, il sert à téléphoner (puisque c’est sa fonction à la base), à prendre des photos ou encore de lampe de poche.

Mais il accueille aussi des applications qui sont utiles. C’est le cas de celle que je vais vous présenter aujourd’hui: Hager Ready.

Hager Ready, une application avec plusieurs fonctionnalités pour les électriciens:

Le fabricant de matériel électrique Hager a conçu une application dédiée au tableau électrique avec plusieurs caractéristiques.

Avant de vous donner mon avis sur l’application, voici quelles sont les fonctionnalités apportées par l’application Hager Ready.

Conception du tableau électrique dans les normes:

L’application permet de réaliser la conception du tableau électrique en conformité avec le dernier amendement (A5 de juin 2015).

La conception peut se faire manuellement ou grâce à une assistance à la conception appelée Calcul ID.

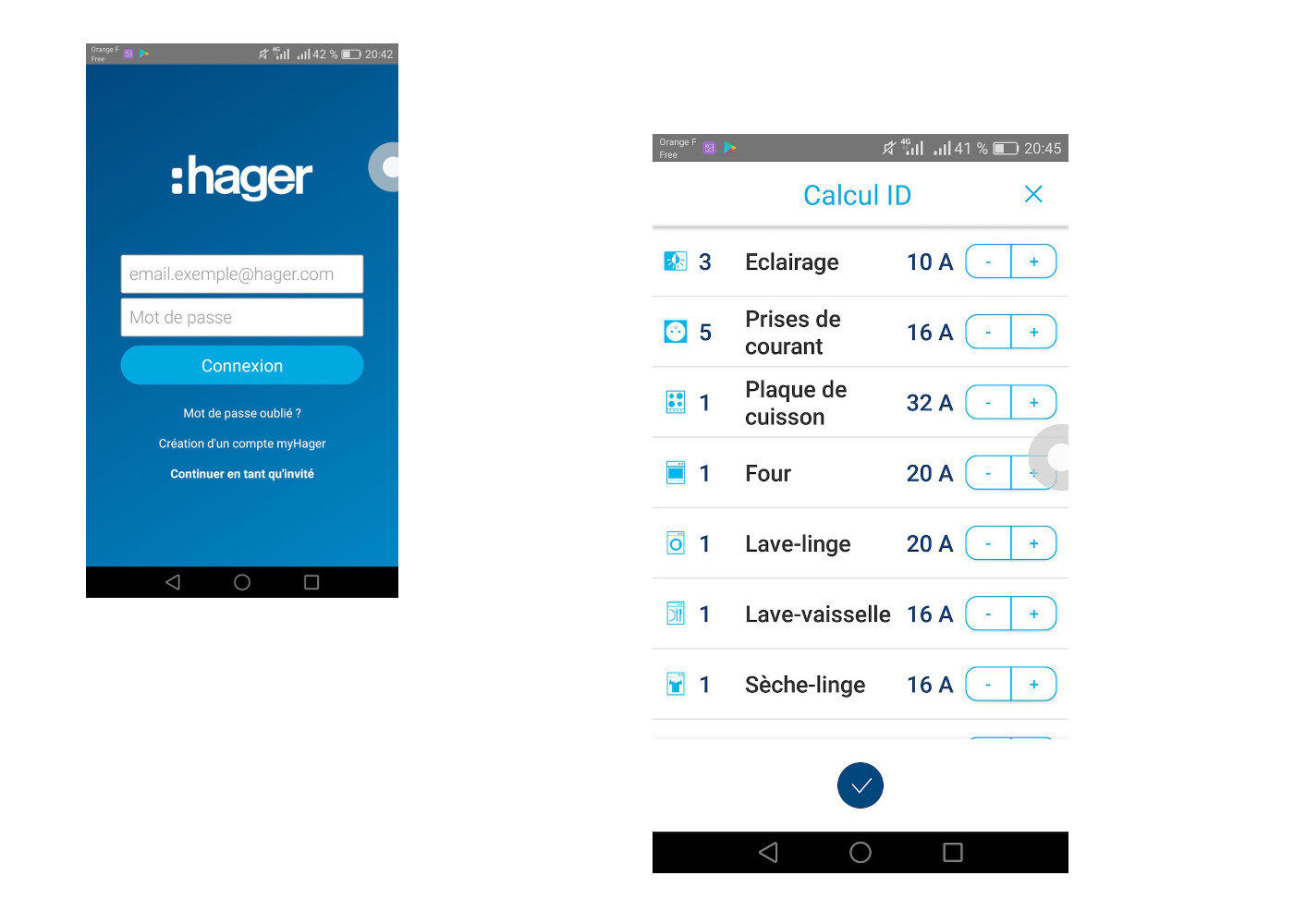

application mobile Hager ready

Possibilité de travailler en automatique avec la fonction Calcul ID ou en Manuel

Conception automatique:

Avec Calcul ID, il faut donner les besoins électriques en amont: prise électrique, éclairage, four….

Calcul ID Hager ready

La fonction Calcul ID permet de générer le tableau électrique automatiquement, avec les bons dimensionnements

Différents calculs sont réalisés par l’application pour obtenir un plan de tableau électrique conforme à la norme NF C 15-100 avec:

  • Le nombre de rangées du tableau électrique.
  • Les interrupteurs différentiels avec calcul des calibres (40A, 63A) et le type (A / AC).
  • Les protections (disjoncteurs) correspondant à chaque besoin exprimé.

Les références Hager de chaque composants du tableau électrique sont disponibles pour pouvoir commander et passer à la pratique.

références matériel tableau électrique Hager

Chaque références est indiquée de manière a faciliter la prise de commande

Conception Manuelle du tableau électrique avec Hager Ready:

La conception peut aussi se faire manuellement en entrant chaque références une par une.

L’intérêt alors de l’application Hager Ready, c’est qu’elle pourra vérifier la conformité du tableau réalisé manuellement.

Si une erreur de conformité avec la norme NF C 15-100 est détectée, l’application vous propose un rapport pour identifier les erreurs:

Conformité tableau électrique avec Hager ready

L’application Hager ready permet de détecter les non conformités lors de la réalisation du tableau électrique

Quelle application mobile pour faire le tableau électrique

Un exemple de non conformité obtenu avec Hager ready

Réalisation des schémas électriques pour le tableau et des étiquettes:

Une fois la vérification de conformité effectuée, il es possible de réaliser avec Hager Ready:

  • Les étiquettes de repérage.
  • Le plan unifilaire du tableau électrique.
schéma unifilaire hager avec application pour smartphone

Hager Ready permet de générer automatiquement les étiquettes de repérage du tableau électrique et le schéma unifilaire

Plan du tableau électrique:

L’application permet donc de générer automatiquement le plan du tableau électrique: il s’agit du plan électrique unifilaire (obligatoire je l’explique ici).

L’application Hager Ready permet de générer un fichier au format PDF qui reprend l’intégralité des composants du tableau électrique sous forme de plan unifilaire.

schéma unifilaire tableau électrique Hager

Exemple de schéma unifilaire obtenu avec Hager Ready

Etiquettes de repérage:

Après validation, Hager Ready génère les étiquettes de repérage correspondantes aux différentes rangées du tableau électrique.

Les étiquettes et le schéma unifilaire sont générés dans le même fichier PDF.

Chaque protection à un symbole correspondant à la destination du circuit avec la dénomination du circuit protégé.

Hager ready avis application smartphone

Etiquettes de repérage obtenues avec Hager Ready

Mon avis sur Hager Ready:

Une application gratuite, sans pub:

Premier point important et c’est à notifier: l’application Hager Ready n’est pas infestée de publicités comme la plupart des applications gratuites.

Certes, le fabricant pousse ses produits en donnant les références, mais c’est assez logique.

Un mode invité pour tester:

En règle général, les applications demandent un login / password.

Rien de plus embêtant que de devoir entrer son mail, un mot de passe pour valider ensuite l’inscription.

Hager propose un mode invité qui permet de réaliser un premier test rapide de l’application pour ensuite s’inscrire si le résultat plaît.

Hager ready avis électricien

Il est possible de tester l’application Hager Ready rapidement en mode invité

Des plans électriques très pros:

C’est le gros point positif de l’application: Hager Ready permet d’élaborer le plan électrique unifilaire du tableau.

C’est un plan digne d’un logiciel professionnel avec un cartouche en bas du plan.

Ce plan clair permet de visualiser en un coup d’oeil le contenu du tableau.

Des étiquettes propres:

Les étiquettes, c’est généralement le point noir sur les tableaux électriques.

On retrouve souvent:

  • Les écritures à la main qui dépassent du cadre.
  • Les étiquettes autocollantes fournies avec le tableau et collées de travers.
  • Les solutions home made imprimées (mais qui donnent parfois de bons résultats).

Avec Hager Ready, les étiquettes sont conformes et ajustées très exactement pour l’emplacement sur le tableau électrique.

C’est un gain de temps certains puisque les étiquettes (comme le plan) sont éditées en un clin d’oeil à partir de l’organisation du tableau électrique.

Une application assez intuitive:

L’appli Hager est assez simple d’utilisation.

Il manque selon moi le drag and drop qui est de plus en plus commun sur les applications.

Mais la prise en main est bien pensée.

Le mode contrôle vocal est assez performant (mais je ne l’ai pas testé suffisamment pour savoir si il est fiable après plusieurs projets de tableau électrique).

Conclusion:

Une application du constructeur Hager que je trouve plutôt intéressante.

Elle permettra de faire assez rapidement une vérification de conformité NF C 15-100, la réalisation plan électrique unifilaire et des étiquettes de repérage.

C’est un gain de temps pour les pros.

Pour ceux qui voudront passer à la réalisation, il ne suffira alors que de commander les produits Hager correspondant au projet réalisé.

C’est à ce niveau que Hager pousse ces produits. Mais je juge que c’est tout à fait normal compte tenu du service rendu.
