Avant d’envisager de brancher un interrupteur, encore faut il le positionner correctement. Et ce n’est pas au hasard qu’il faut le faire. En effet, la hauteur de l’interrupteur dépend des normes mais aussi de l’utilisation qu’on en fait.

Voici un article qui vous permettra, si vous permettez le jeu de mot, de prendre un peu de « hauteur » vis à vis de l’interrupteur.

La hauteur de l’interrupteur par rapport à quel niveau?

Hauteur par rapport au sol ou au plafond?

Lorsqu’il convient de faire une mesure, que ce soit en électricité ou dans un autre domaine, il faut un référentiel. Autrement dit, la mesure débute à un endroit précis et fini à un autre.

Alors à partir de quel endroit définir la hauteur d’un interrupteur:

  • Par rapport au sol?
  • Par rapport au plafond?

Le mètre fini, la référence à utiliser pour installer l’interrupteur à la bonne hauteur:

En fait, ni l’un, ni l’autre. Pourquoi, tout simplement parce qu’il est fort possible que les niveaux soient différents entre les pièces. C’est plus vrai dans le cas d’une rénovation électrique, mois dans un installation neuve.

En réalité, le référentiel pour la hauteur d’un interrupteur (ou encore d’une prise électrique), c’est le mètre fini. Il s’agit d’un repère (un trait le plus souvent) placé à 1m du sol fini.

C’est un référentiel sûr, qui permet d’avoir un repère identique dans toutes les pièces.

Mon conseil outillage pour repérer le plus facilement le mètre fini:

Si ce repère n’existe pas, la meilleure méthode reste d’utiliser un niveau laser pour tracer virtuellement le mètre fini. Voici 3 références de niveau Laser qui peuvent vous être utiles:

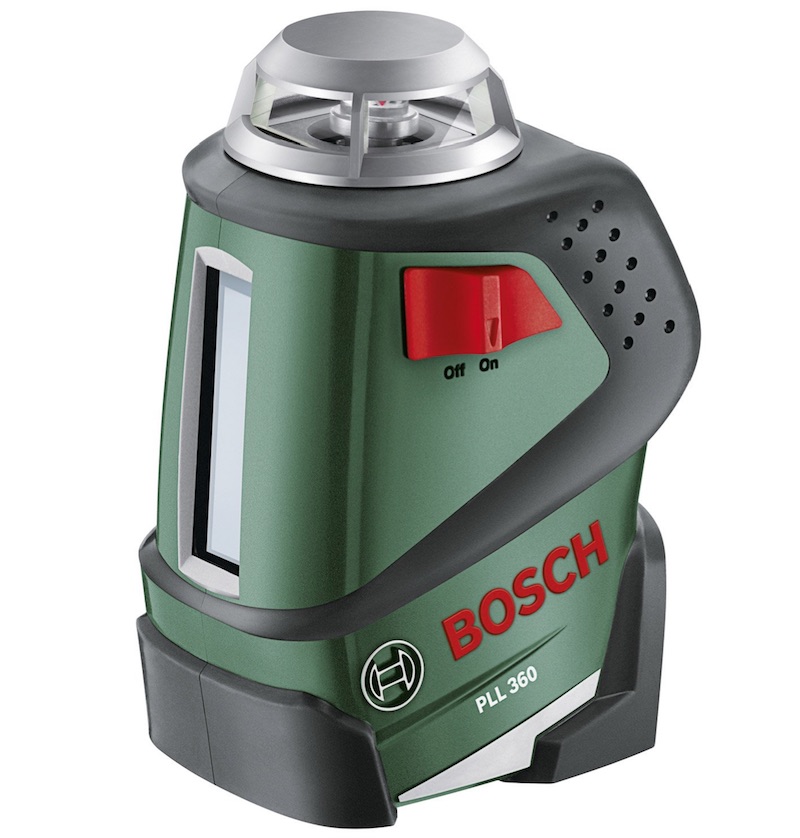

niveau laser hauteur interrupteur

Utiliser un niveau Laser – comme ce modèle Bosch – reste le meilleur moyen de mettre les interrupteurs à la même hauteur

Maintenant que vous en savez plus sur le point de référence qui vous permet de calculer la hauteur de l’interrupteur, passons aux différents cas qui existent pour l’installation.

Hauteur de l’interrupteur, ce que dit la norme:

Hauteur pour les commandes et les interrupteurs, limite basse et haute:

La norme NFC 15 100 est assez précise de ce côté et indique très clairement les limites à respecter pour la hauteur des commandes en électricité. Voici les hauteurs réglementaires spécifiées dans la norme:

  • Hauteur minimale de l’interrupteur: 0,90m (90 centimètres).
  • Hauteur Maximale de l’interrupteur: 1,30m (130 centimètres).

En utilisant la référence du mètre fini, il faut donc se placer 10cm maximum en dessous du trait ou 30cm au dessus du trait pour la hauteur de l’interrupteur.

Une spécificité en hauteur de l’interrupteur pour PMR / norme personne handicapée:

Ces deux hauteurs ne viennent pas de nulle part, mais sont issues de la réglementation sur la hauteur des équipements et des dispositifs de commande.

Ces sont des mesures fournies par le gouvernement (ici sur son site).

Voici d’ailleurs un visuel intéressant qui permet de comprendre d’où viennent ces limites de hauteur de l’interrupteur:

hauteur interrupteur PMR handicapés norme nfc 15-100

La hauteur des interrupteurs et commandes pour les PMR (personnes à mobilité réduite) est issue de recommandation officielle – image source gouvernement

Les hauteurs des interrupteurs en pratique:

1,20m, la hauteur standard d’un interrupteur.

L’interrupteur va et vient, le bouton poussoir ou encore la commande de volet roulant sont installés le plus souvent à une hauteur standard de 1,10m ou 1,20m.

Ce sont les deux hauteurs les plus couramment utilisées pour la position de l’interrupteur par les électriciens professionnels.

Cependant, il y a quelques emplacements où la position diffère:

Hauteur de l’interrupteur en tête de lit:

Le simple allumage reste un montage électrique souvent utilisé dans les chambres.

Mais pour plus de confort, on installe un interrupteur au niveau de la tête de lit, pour pouvoir éteindre la lumière depuis le lit.

C’est alors un montage appelé va et vient électrique, avec deux commandes.

hauteur interupteur tete de lit chambre norme

Installé en tête de lit à une hauteur de 90cm, l’interrupteur permettra de contrôler le point lumineux central

L’interrupteur de l’entrée de la chambre est placé à la hauteur habituelle comme indiqué au dessus (une mètre vingt).

Pour la tête de lit, l’interrupteur doit être installé à une hauteur différente, pour pouvoir allumer / éteindre facilement depuis le lit.

Cette hauteur en tête de lit est définie à 90cm. Cette hauteur permet de rester à la limite réglementaire imposée par la norme.

Hauteur pour les autres commandes que les interrupteurs pour l’éclairage:

Si l’article que je vous ai présenté parle d’interrupteur, il ne s’agit pas uniquement que pour le contrôle des circuits d’éclairage.

C’est valable pour tous les circuits de commande comme par exemple les interrupteurs de volet roulant électrique.

Vous avez aimé cet article ?
Écrit par Guillaume, électricien expert
Guillaume DENIS
Électricien
Passionné par l'électricité, qu'elle vienne d'un transformateur ou qu'elle soit issue du soleil. Ingénieur électronicien de formation, j'ai décidé de me reconvertir en tant qu'électricien en...
16 commentaires
BOUTIN
10 décembre 2020

Bonjour et pour les écoles maternelles
hauteur minimum 1, 20 m au dessus du sol finit de tous appareillages : personne en parle .
Si vous prenez l axe dans ce cas précis : cela revient à dire que vous ne prenez pas en compte la partie basse de la prise de courant, ou partie basse de la boite de jonction située derriere ( qui est partie integrante de l appareillage . En prenant en considération que l axe , la moitié des appareillage se retrouve donc en dessous des prescriptions des normes NFC 15-100 paragraphe BA2 de la partie 5 .
Pour mémoire pour les enfants: c est une histoire d inaccessibilité et non d accessibilité.

affou mohamed khalifa
23 août 2020

bonjour
nous devons changer la hauteur et l’emplacement de la prise et de l’interrupteur pour nous assurer qu’ils sont à la même hauteur au même endroit (par exemple, prise et point Internet à 0,3 m et interrupteur à 1,3 m …) Vous pouvez modifier le dessin directement

Carminas
3 mars 2020

Bonsoir

Sauf si vous devez respecter l’accessibilité aux handicapés, il n’y a pas de hauteur maxi pour une prise.

Donc pas de problème pour en mettre une derrière votre TV

Jacky
3 mars 2020

Bonjour
Il y a t’il une norme pour définir la hauteur d’une pc dans une chambre pour un TV accroché au mur .
Car j’aimerai bien que cette pc se trouve derrière le TV mais cela est t’il autorisé.
Merci
Cordialement

Toshi
15 mai 2019

Je vous remercie beaucoup je suis muse éclairé si vous avez un article précis à l’occasion ce serait super merci bonne journée

Carminas
15 mai 2019

Bonsoir

Pour le mini voici ce que dit le paragraphe 555.1.8 de la NF C15-100 :
Les socles de prise de courant fixés sur les parois des locaux doivent être disposés de telle manière que l’axe de leurs alvéoles se trouve à une hauteur d’au moins 50 mm au dessus du sol fini pour un courant assigné inférieur ou égal à 20 A.
Cette hauteur est portée à 120 mm pour les socles de prise de courant de courant assigné supérieur à 20 A.
Ces hauteurs minimales de 50 et de 120 mm sont applicables quel que soit le mode de pose et quelle que soit la classe d’influence externe AD.

Pour le maxi, il n’y aucun texte qui y fait référence dans la NF C15-100. Donc pas de maxi.

Toshi
13 mai 2019

Salut

Je suis perdu entre les hauteurs recommandées, celle pour les logements pour personne handicapée…..

Sur une maison, l électricien a mis
– inter tête de lit à moins de 90cm
-Des pc de courants rj et antenne pour coin TV dans les chambres au delà de1m70 pour accrocher tv
– plan lavabo sdb pc et inter au delà de 1m30
La maison est une rénovation totale avec passage de consuel pour poser compteur
Et pas de nécessité d accessibilité handicapés.

Donc je sais pas quoi penser
Merci

Carminas
13 mai 2019

Bonsoir

Pour les prises, si le logement n’a pas à respecter l’accessibilité aux handicapés :
– hauteur mini : 5 cm
– pas de hauteur maxi.

Donc a priori aucun problème dans votre cas.

Béranger
20 février 2019

Merci et bonne journée à tous

Annaïg GAUTIER
6 février 2019

Bonjour
y-a-t il des règles pour plusieurs interrupteurs dans la même pièce?
Je suis face à un électricien qui a mis trois hauteurs différentes dans la même pièce sans problème de structure et qui ne veut pas les changer.Y-a – t – il une référence en la matière?
Merci

Guillaume
6 février 2019

Bonjour,

Il y a des règles en terme de hauteur maximum et minimum. Rien qui oblige à les mettre tous à la même hauteur.

Après, de manière esthétique, on aligne le tout dans la même pièce. Sauf bien entendu dans les pièces comme la chambre à coucher ou certains interrupteurs comme ceux près du lit peuvent être positionnés un peu plus bas.

Cordialement

Carminas
6 février 2019

Bonsoir

La version précédente de la norme recommandait (mais ce n’était pas une obligation) de mettre les interrupteurs placés près des porte d’entrée entre 0m90 et 1m30.
Mais je crois que ce point a disparu de la dernière version de la norme.
De toute façon rien n’oblige à aligner les interrupteurs à la même hauteur.
Reste que tout installateur qui a un peu de sens esthétique les alignera, sinon c’est du « travail de cochon ».

christophe
21 avril 2018

Ok merci!!!

christophe
16 avril 2018

Bonjour,
Je voudrais savoir si l’interrupteur de commande doit se situer obligatoirement à l’intérieur de la pièce qu’il commande. Pour des raisons pratiques, j’ai dû positionner l’interrupteur de commande, à l’extérieur d’une chambre. Est-ce que cela répond aux exigence de la norme? Certains sites prétendent que la norme impose l’interrupteur à l’entrée et à l’intérieur de la pièce…
Merci d’avance!

Carminas
17 avril 2018

Bonsoir

La norme dit juste que chacune local muni d’un point d’éclairage doit disposer d’au moins un dispositif de commande fixe, manuel ou automatique.
Rien n’est précisé quand à sa localisation.

Maxime
2 mars 2018

Bonjour, beaucoup d echosese à apprendre à travers ces lectures, très claires.
Je suis passionné, depuis peu, par l’électricité, que je découvre, il peut donc m’arriver de poser des questions naïves.
Je me demande si la norme C15 100 impose une localisation pour un interrupteur, entre autres celui d’une salle de bain ?
A l’intérieur ou à l’extérieur de la pièce ?

Merci

Carminas
2 mars 2018

Bonjour

Non pas de localisation imposée.
Attention toutefois dans une salle de bain, c’est interdit dans les volume 0,1,2.

Maxime
11 mars 2018

Bonjour,
après qq jours d’absence, je vous remercie pour cette réponse.

Régis
21 septembre 2017

bonjour et merci pour toutes ces explications !, j’ai entendu dire qu’il est obligatoire de placer à proximité de chaque interrupteur une prise de courant 16A ?, je n’ai pas vu d’article traitant de ce sujet qu’en es t’il vraiment ?!
merci

Carminas
22 septembre 2017

Bonsoir

Cette obligation ne concerne que les logements devant respecter l’accessibilités au handicapés.
C’est un point du code de la construction et plus de la NF C15-100 depuis 11/2015
Il ne s’applique pas aux maisons individuelles qu’un propriétaire fait construire pour son propre usage.

Mais même si on n’est pas handicapé, cela reste une solution astucieuse, pour éviter d’avoir à se baisser, pour par exemple brancher l’aspirateur.

PF
7 septembre 2017

Juste une petite précision, la fourchette de hauteur entre 0.9m et 1.3m n’est obligatoire que pour les habitations réservées aux personnes handicapées.
autrement félicitation pour ce blog, les infos sont de bonne qualité

Stéphane
23 juillet 2017

Bonjour,
Cet article est excellent, merci beaucoup et bonne continuation.
Cordialement.

nick
30 mars 2017

Merci pour ces explications très claires .
Histoire de chercher la petite bête , savez vous à quel niveau se prend la mesure de l’appareillage , le haut ou à l’axe du bouton en lui-même ?

nick
15 mai 2017

Bonjour
je relance mon interrogation sur la prise de mesure, soit à l’axe du bouton , soit sur le haut du bouton ?
cordialement
nick

Carminas
16 mai 2017

Bonsoir

Sur l’axe du bouton.

wawa
15 mars 2017

Bravo, encore un article très bien écrit et qui permet de s’approprier le sujet. Merci Guillaume!
