Projecteur Led extérieur Theben avec détecteur, installation

Même si certains travaux paraissent simples au premier abord, il faut quand même respecter certains critères pour que l’installation soit correcte et pérenne dans le temps. C’est le cas notamment pour l’installation d’un projecteur Led extérieur avec détecteur infrarouge.

Je vous propose un petit tutoriel composé de quelques astuces de chantier, avec au passage un avis sur un modèle que j’installe depuis quelques temps maintenant.

Résumé pour les pressés

Installer un projecteur LED extérieur avec détecteur infrarouge comme le Theben Luxa ou TheLeda S20M, c’est à la fois simple et exigeant. Il faut respecter les règles de sécurité électrique, assurer une étanchéité parfaite du câble, soigner le perçage du crépi, et utiliser un matériel fiable. Ce type de projecteur fait aussi office d’interrupteur crépusculaire. Avec les bons outils, un perçage propre et un raccordement soigné, l’installation est rapide et durable. Pour les pros, comptez 30 minutes environ, nettoyage compris.

Installation d’un projecteur Led extérieur avec détecteur infrarouge intégré, le matériel:

Le projecteur Theben avec Détecteur IR:

J’ai testé plusieurs modèles de projecteurs avec détecteur de mouvement intégré, et je me suis arrêté depuis quelques temps sur une gamme de projecteur de la marque Theben.

Pour l’exemple que j’ai pris dans l’article, il s’agit d’un modèle Luxa 102-140. Ce modèle a été remplacé depuis peu par la référence Theben TheLeda S20M, plus design avec un détecteur infrarouge ultra discret.

Le Projecteur Led extérieur Theben Luxa

Voici ce que je trouve d’intéressant dans ce luminaire d’extérieur Theben:

• C’est un projecteur discret et design, qui plaît aux clients.
• Il éclaire bien, avec une tête orientable. Il existe avec deux spots d’éclairage orientables pour les besoins de puissance plus importants.
• Le projecteur Theben est facile à installer avec des fonctionnalités pensées pour l’installateur.
• Il est facile à régler avec une notice utilisateur précise.
• Ce projecteur fait aussi office d’interrupteur crépusculaire.

Le Projecteur Led extérieur Theben est conçu en deux parties. Pratique pour l’installation!

L’outillage pour les travaux:

Côté outillage et consommable, voici une liste:

Outillage:

• Multimètre.
• Perçeuse-visseuse.
• Foret 4mm et 8mm.
• Tournevis isolé.
• Outils à dénuder.
• Pince coupante d’électricien.
• Niveau.
• Crayon de maçon.
• Escabeau ou échelle.
• Marteau.
• Balais, pelle ou aspirateur pour finir sur un chantier propre, même si c’est en extérieur.

Quelques outils indispensables pour procéder à l’installation d’un luminaire pour extérieur

Consommable:

• Chevilles 8mm.
• Vis.

Etapes et astuces pour installer un projecteur LED extérieur avec détecteur:

Comme je vous le disais en introduction, l’installation d’un luminaire avec détecteur infrarouge comme ce projecteur, n’est pas très compliquée.

Mais il y a certaines astuces à connaître afin de travailler correctement.

La sécurité:

Je ne le répèterai surement jamais assez, mais travailler en électricité, c’est travailler en sécurité.

Il faut isoler la partie électrique qui concerne le circuit dédié à ce détecteur de mouvement au niveau du tableau électrique.

Cela consiste à mettre hors tension le disjoncteur qui protège le circuit d’éclairage. Une fois ce disjoncteur positionné sur 0 ou OFF, il faut faire une vérification d’absence de tension au niveau des fils électriques ou sera installé le détecteur de mouvement.

Il faut également informer les occupants du logement qu’il y a des travaux d’électricité en cours (coupure possible) et indiquer clairement sur le tableau électrique les travaux en cours.

Dans l’idéal, il faut même condamner le disjoncteur concerné avec un cadenas de consignation pour qu’il ne puisse pas être relevé.

Pour être très honnête, je ne fais pas toujours la dernière étape de consignation chez les particuliers. Tout dépend bien entendu de la situation et de l’état du tableau électrique en place.

Hauteur d’installation:

Deuxième étape importante qui dépend du type d’installation.

Dans la majorité des cas, le projecteur avec détecteur de mouvement intégré est installé en hauteur.

Il faut donc utiliser une échelle ou un escabeau.

En théorie, il faut savoir que ces deux outils sont interdits pour des raisons de sécurité. Le seul outil valable, c’est la PIRL (Plateforme individuelle Roulante légère).

Ceci étant dit, chacun fait son choix.

Mais si vous utilisez une échelle pour installer un détecteur de mouvement sur une façade, pensez à ne pas faire de trace sur la dite façade avec l’échelle.

Le résultat est assez catastrophique sur une façade récemment faite!

C’est pour cela que je préfère nettement l’escabeau, plus stable et sans appui sur la façade (j’ai ce modèle très exactement qui me permet de monter bien haut et qui est très stable).

Pour l’installation de ce projecteur LED Theben, c’est en bas d’une rampe d’escalier, donc je n’ai pas ce souci de travail en hauteur.

L’installation du projecteur sur un mur crépis:

Comme je viens de l’expliquer, il faut prendre des précautions avec le mur crépis pour ne pas le tâcher.

Mais il faut être encore plus prudent au moment du perçage et de la fixation.

Un crépis abimé à cause d’un trou mal réalisé, c’est peut être une façade à refaire complètement!

Des trous à faire avec précaution dans la façade:

Pour percer en façade, je n’utilise pas de perforateur mais une visseuse.

En effet, les vibrations engendrées par un perforateur peuvent créer un trou plus gros que celui attendu.

C’est rare, mais selon le support, ça peut arriver.

Dans le doute, j’utilise la méthode suivante:

• Dans un premier temps, j’équipe ma visseuse d’une mèche en 4 ou 6mm avec pointe carbure de tungstène pour le carrelage (plus incisive que les mèches à béton classiques).
• Je fait un premier perçage à l’endroit marqué pour l’installation.
• J’échange ensuite avec une mèche de 8mm pour finir le trou à la bonne dimension.

J’utilise une visseuse et non un perforateur pour faire mes trous en façade

Avec une bonne visseuse (la Bosch GSR 18V-60 que je vous présente ici par exemple) et surtout un bon lot de mèches, ça ne prend pas plus de temps qu’avec un perforateur.

Des chevilles adaptées au support:

Le type de cheville est particulièrement important.

Je privilégie les chevilles multimatériaux comme les crampons par exemple ou encore la référence Fischer DuoPower.

Il faut utiliser des chevilles adaptées au support. Ici une référence de la marque crampon pour matériaux creux

L’important, c’est que ces chevilles adhèrent bien dans le support.

Il faut aussi les enfoncer un peu plus loin dans le crépis pour que les chevilles s’ouvrent bien dans le matériau de construction plutôt que dans le crépis.

Installation et branchement du projecteur:

Après ces quelques astuces et règles de sécurité, voici la phase d’installation.

Je m’attarde plutôt ici sur la partie pratique de l’installation. J’ai déjà évoqué la partie théorique et le branchement électrique du détecteur de mouvement infrarouge ici dans un autre article.

Préparation du câble électrique:

Je commence par dénuder le câble électrique d’alimentation du projecteur extérieur.

Je garde un peu de longueur d’isolant du câble électrique qui doit rentrer dans le projecteur pour assurer l’étanchéité.

J’utilise pour dénuder correctement un petit outil bien pratique, l’Ergostrip de Knipex.

L’outil à dégainer Knipex est pratique pour enlever l’isolant du câble électrique

Pose de la patère (boitier support):

Une fois le cable dénuder, je positionne le boitier du détecteur de niveau et je fais les tracés pour les deux percements.

Dans un cas idéal, il faut que le cable remonte légèrement dans le boitier et que le joint d’étanchéité du projecteur soit légèrement plus haut que le niveau de sortie du câble dans le mur.

Ainsi, si l’eau vient à couler derrière le projecteur, le cable électrique ne servira pas de gouttière et l’eau ne s’infiltrera pas dans le projecteur.

Présentation du support du projecteur pour repérer les emplacements pour les perçages

J’ai indiqué précédemment comment je procède pour percer dans du crépis pour ne pas avoir de problème.

Au moment de fixer le boitier au mur, je m’assure bien que le câble rentre dans le boitier en assurant l’étanchéité.

L’installation se fait évidemment de niveau.

Le cable doit entrer à l’intérieur du boitier, et il faut s’assurer de l’étanchéité.

installation de niveau

Connexion électrique du projecteur led extérieur:

Ensuite, il ne me reste plus qu’à réaliser les connexions électriques dans le boitier du projecteur LED extérieur.

Il y a deux informations importantes à savoir:

• Ici, j’ai utilisé du 5G1,5mm2 pour le cablage électrique. Il me restait en fait une chute de la bonne longueur pour faire ce câblage électrique. Un cable électrique 3G 1,5mm2 aurait suffit. Je n’utilise que trois fils pour le branchement électrique (Marron pour la phase, bleu pour le neutre et vert-jaune pour la terre), mais je conserve les deux autres fils qui peuvent servir plus tard, on ne sais jamais.
• Je laisse volontairement un peu de longueur à l’intérieur du luminaire pour une éventuelle intervention ou dépannage, ou encore si un jour le client souhaite changer d’éclairage extérieur.

Il faut laisser un peu de fil électrique pour une éventuelle intervention plus tard

Je ferme ensuite le projecteur.

La connexion électrique se fait au moment de la fermeture du projecteur LED Theben, au niveau des dominos de branchement.

La connexion électrique se fait en assemblant les deux parties (patère de fixation et projecteur LED)

Réglage du temps de détection et de la luminosité:

Avant de remettre le courant électrique, je positionne les curseurs de réglage de la cellule de détection infrarouge dans la position de test.

• Icone T.
• Icone Soleil.

Ces curseurs sont situés derrière la cellule de détection et se manipulent facilement.

Pour le réglage, il faut suivre les indications de la notice du projecteur.

Notice d’installation du Projecteur Led extérieur

Un obturateur est fourni pour réduire le champ de détection. Il se fixe sur la cellule infrarouge du projecteur LED Theben.

Cellule de détection du Projecteur Led extérieur Theben

Les réglages du Projecteur extérieur à LED Theben sont accessibles

❌ Erreurs fréquentes à éviter

1. Percer avec un perforateur dans du crépi : risque d’éclats, trous trop larges ou façade abîmée.
2. Installer le projecteur sans vérifier la coupure électrique : danger pour l’installateur et les occupants.
3. Poser la patère sans tenir compte de l’écoulement d’eau : risque d’infiltration par capillarité.
4. Utiliser des chevilles inadaptées au support (brique creuse, béton cellulaire, etc.).
5. Ne pas laisser de longueur de câble dans le luminaire : dépannage difficile plus tard.
6. Oublier de régler la cellule infrarouge ou de positionner le mode test.

✅ Bonnes pratiques

• Réaliser un pré-perçage au diamètre 4-6 mm, puis élargir à 8 mm avec mèche adaptée.
• Utiliser une visseuse avec mèche carbure plutôt qu’un perforateur sur crépi ou enduit.
• Utiliser des chevilles multimatériaux de qualité (Fischer DuoPower, crampon…).
• Respecter la sortie haute du câble dans la patère pour éviter les entrées d’eau.
• Vérifier systématiquement l’absence de tension avec un multimètre.
• Prévoir du jeu sur les fils pour faciliter l’intervention future.
• Bien nettoyer la zone après chantier, même en extérieur.

💡 Astuces de pro

• Si vous n’avez pas de PIRL, placez l’escabeau sur une plaque de stabilisation pour éviter l’enfoncement sur terre ou gravier.
• Indiquez le repérage du disjoncteur concerné au tableau électrique avec une étiquette temporaire pendant les travaux.
• Utilisez une gaine thermo autour de la sortie de câble en façade si elle est un peu abîmée.
• Pour éviter les vis oxydées, préférez des vis inox ou zinguées pour les fixations murales.
• Faites le réglage du capteur de jour/nuit au crépuscule réel, pas en plein jour.

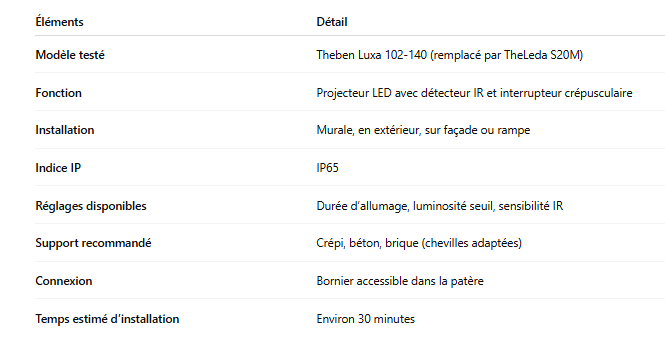

Tableau récapitulatif technique

Conclusion

L’installation d’un projecteur n’est pas très compliquée quand on respecte les étapes de montage.

Encore faut il prendre gare à la sécurité électrique, à l’aspect étanchéité et être soigneux au niveau du perçage dans le crépis.

Au delà de ça, c’est à la portée de tout bricoleur.

Enfin voici une information pour les pros qui débutent et qui souhaitent pourvoir chiffrer le cout en main d’oeuvre. L’installation, le réglage, le nettoyage du chantier et le rangement des outils me prend environ 30 minutes.

À retenir

• Toujours travailler hors tension, et vérifier l’absence de courant avec un multimètre.
• Préférer une visseuse plutôt qu’un perforateur pour percer proprement un mur crépi.
• Utiliser des chevilles multimatériaux adaptées au support et enfoncées au-delà du crépi.
• Assurer l’étanchéité du câble en le faisant remonter dans la patère, jamais en descente.
• Laisser du mou sur les fils dans le luminaire pour faciliter les interventions futures.
• Réaliser les réglages du détecteur en mode test, puis affiner en conditions réelles.
• Pour les pros, l’installation complète prend environ 30 minutes, nettoyage compris.

FAQ

Puis-je installer ce type de projecteur en plein air sans abri ?

Oui, à condition qu’il soit IP65 minimum. Le Theben testé ici est prévu pour un usage extérieur direct.

Quelle section de câble utiliser ?

Le 3G1,5 mm² est suffisant pour un projecteur seul, sauf si les longueurs sont très importantes ou que d’autres luminaires y sont raccordés.

Le projecteur peut-il rester allumé toute la nuit ?

Non, il s’allume automatiquement sur détection. Pour un allumage permanent, il faut un projecteur sans détecteur, ou ajouter un interrupteur forcé sur le circuit.

Puis-je connecter plusieurs projecteurs sur un même circuit ?

Oui, à condition de respecter la charge totale et que l’intensité cumulée reste dans les limites du disjoncteur. Un disjoncteur 10 A convient généralement pour un petit ensemble.

Combien de temps le projecteur reste-t-il allumé après détection ?

Cela dépend du réglage. Le curseur de temporisation (symbole T) permet de définir un temps de maintien allant généralement de 5 secondes à 15 minutes.

Glossaire

• Détecteur infrarouge (IR) : Capteur qui détecte les mouvements en analysant les variations de température (infrarouge passif).
• IP65 : Indice de protection contre les poussières et les jets d’eau puissants. Requis pour les luminaires extérieurs.
• Patère : Partie fixe du luminaire sur laquelle vient se connecter le bloc LED.
• Ergostrip : Outil multifonction pour dénuder les câbles de façon précise.
• Multimètre : Instrument de mesure permettant de vérifier la tension ou l’absence de tension dans un circuit.
• Chevilles multimatériaux : Chevilles conçues pour s’adapter à plusieurs types de supports (plein, creux, friable).
