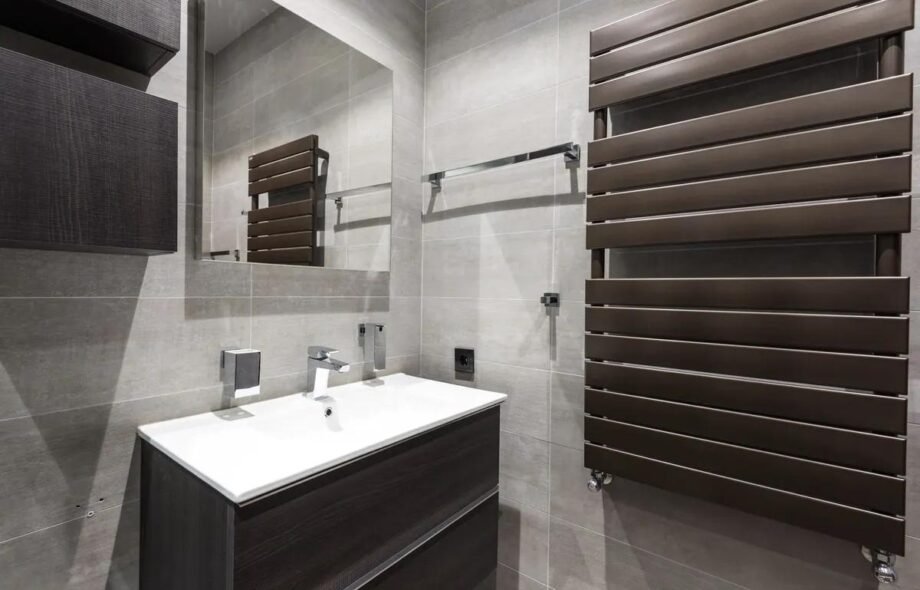

Comment brancher un sèche-serviettes électrique ?
Résumez cet article :
En bref
Un sèche-serviettes électrique se raccorde en salle de bain par une boîte de connexion (jamais une prise dans les volumes), sur un circuit protégé par un différentiel 30 mA. On raccorde phase, neutre et terre (si classe I) ; beaucoup de modèles ont un fil pilote pour la programmation. Il faut respecter les volumes de sécurité de la salle de bain.
Le sèche-serviettes cumule chauffage et salle de bain : son branchement électrique demande donc un soin particulier, dicté par la norme NF C 15-100 et les volumes de sécurité.
Boîtier de connexion et volumes
En salle de bain, pas de prise dans les zones proches de la douche/baignoire : le sèche-serviettes se raccorde sur une boîte de connexion alimentée par un circuit dédié, sous différentiel 30 mA. L’appareil et son alimentation doivent respecter les volumes de la salle de bain.
Combien de fils ?
Comme un radiateur : phase (marron), neutre (bleu, parfois gris), et terre (vert/jaune) pour les appareils de classe I ; les soufflants notamment sont souvent en classe I. Un fil pilote (noir sur le cordon, d’après les notices Thermor et Acova) peut être présent pour la programmation : ce fil noir n’est ni une phase ni une terre. Ne vous fiez pas à la seule couleur : lisez la notice de l’appareil et, si les fils de la boîte murale n’ont pas les mêmes couleurs, faites-les identifier par un électricien.
Les étapes du branchement
- Couper le courant au disjoncteur général (le fil pilote peut être alimenté par un autre circuit que celui de l’appareil) et vérifier l’absence de tension entre phase et neutre, entre phase et fil pilote, puis entre neutre et fil pilote. Si une tension subsiste, arrêtez-vous et appelez un électricien.
- Fixer l’appareil en respectant les distances/volumes.
- Raccorder phase, neutre (et terre si présente) dans la boîte de connexion.
- Raccorder le fil pilote au gestionnaire, ou l’isoler dans une borne de connexion s’il n’est pas utilisé (jamais sur la terre ni sur le neutre).
- Refermer, remettre le courant, tester.
📺 En vidéo : installer et brancher un sèche-serviettes électrique
⚠️ Sécurité. La salle de bain impose un différentiel 30 mA, le respect des volumes et une liaison équipotentielle. Coupez le courant au disjoncteur général avant d’intervenir : couper le seul disjoncteur du chauffage ne suffit pas, car le fil pilote peut rester sous tension par un autre circuit (programmateur, gestionnaire d’énergie). Vérifiez ensuite l’absence de tension entre les trois conducteurs (phase, neutre, fil pilote). En zone humide, aucune prise n’est admise à proximité : passez par une boîte de connexion.
En résumé
Brancher un sèche-serviettes : boîte de connexion, circuit dédié 30 mA, phase + neutre (+ terre), fil pilote, dans le respect des volumes. Voir aussi : brancher un radiateur et les volumes de la salle de bain.
🔗 Salle de bain : sécurité électrique
Résumez cet article :
📖 Le glossaire de cet article
Les termes techniques abordés dans cet article, expliqués simplement.
- Disjoncteur — Un disjoncteur est un appareil de protection qui interrompt automatiquement le circuit en cas de surcharge (détection thermique par bilame) ou de cour…
- Neutre — Le neutre est le conducteur électrique relié au point neutre du transformateur de distribution HTA/BT, mis à la terre en France dans le régime TT.
- Phase — La phase est le conducteur actif d'un réseau électrique alternatif, portant la tension de 230 V par rapport au neutre en monophasé, ou de 400 V entre phases en triphasé.
- Sous tension — Un conducteur, un équipement ou une installation est dit « sous tension » dès qu'une tension électrique est présente entre ses bornes accessibles et u…
