Comment diagnostiquer un différentiel qui saute de façon irrégulière ?
Résumez cet article :
« Je cherche à diagnostiquer un différentiel qui saute, j’ai déjà isolé le disjoncteur divisionnaire qui est problématique, il coupe à heure irrégulière, et parfois quand je le coupe il fait sauter le différentiel aussi.. J’ai isolé les prises RAS ça saute toujours et j’ai également vu que le disjoncteur divisionnaire peut rester à moitié enclencher,est ce normal ? Et comment diagnostiquer cela ? »
Introduction
Un interrupteur différentiel qui saute sans raison apparente est l’un des problèmes les plus agaçants en électricité domestique. Le fait qu’il se déclenche à des heures irrégulières et parfois même lors de la coupure d’un disjoncteur divisionnaire peut signaler une défaillance complexe, difficile à cerner. Voici une méthodologie claire et structurée pour diagnostiquer et résoudre ce type de problème.
Attention à la confusion entre interrupteur différentiel et disjoncteur différentiel : retrouvez notre article en cliquant ici.
Comprendre le rôle de l’interrupteur différentiel
Votre interrupteur différentiel saute sans prévenir, parfois même en pleine nuit ? Ce guide complet vous aide à identifier la panne pas à pas, en toute sécurité.
Symptômes observés : analyse du cas
- Le différentiel saute de manière irrégulière.
- Un disjoncteur divisionnaire spécifique semble en cause.
- Ce disjoncteur peut se bloquer à mi-course.
- Les prises en aval ont été testées sans anomalie.
Hypothèses possibles à ce stade
- Disjoncteur divisionnaire défectueux (mécanisme ou bornes desserrées)
- Défaut d’isolement sur un fil de phase ou de terre
- Humidité intermittente (extérieur, vide sanitaire…)
- Appareil électrique en fin de vie (alimentation à découpage, chargeur, etc.)
- Connexion flottante ou échauffement dans une boîte de dérivation
Étapes de diagnostic
1) Identifier le circuit fautif
- Abaissez tous les disjoncteurs divisionnaires.
- Réenclenchez le différentiel.
- Montez les disjoncteurs un par un en espaçant de 10 secondes chacun.
- Notez le disjoncteur qui provoque le déclenchement.
2) Inspecter le disjoncteur suspect
- Un disjoncteur à mi-course est anormal : c’est un signe de mécanisme interne défectueux.
- Remplacez-le par un disjoncteur de même calibre pour vérifier s’il est seul en cause.
3) Vérifier les équipements en aval
- Débranchez tous les appareils connectés sur le circuit.
- Vérifiez les boîtes de dérivation, prises et interrupteurs.
- Contrôlez la continuité des conducteurs phase/terre avec un multimètre (à froid, alimentation coupée).
4) Contrôle d’isolement
- Utilisez un contrôleur d’isolement (megohmmètre) si disponible.
- Une valeur inférieure à 0,5 MΩ indique une fuite probable à la terre.
⚠️ Cas particuliers à connaître
Dans certains cas, les déclenchements ne sont pas dus à une fuite classique mais à une configuration spécifique de l’installation. Voici quelques situations souvent rencontrées sur le terrain :
Installations avec deux différentiels
Dans une maison équipée de plusieurs interrupteurs différentiels (ex. : étage + rez-de-chaussée), il est possible qu’un défaut d’isolement partagé entre deux circuits déclenche un seul différentiel, ou les deux. Il faut alors tester les circuits en isolant chaque différentiel indépendamment.
Présence d’un parasurtenseur ou parafoudre
Ces dispositifs peuvent déclencher le différentiel s’ils absorbent un pic de tension lié à la foudre ou à un transitoire réseau. Cela n’indique pas forcément un défaut, mais un fonctionnement normal. Si cela se répète sans événement extérieur, le parafoudre est peut-être usé.
Phase inversée ou neutre mal raccordé
Un neutre partagé entre deux différentiels ou une erreur de câblage phase/neutre (inversion, croisement entre circuits) peut provoquer un déclenchement sans fuite réelle. Ce cas est fréquent dans les tableaux modifiés sans plan ou repérage clair.
Récapitulatif express : comment diagnostiquer un interrupteur différentiel qui saute
- Couper tous les disjoncteurs divisionnaires
- Réenclencher le différentiel principal
- Réactiver les disjoncteurs un à un avec une pause de 10 s
- Identifier celui qui provoque le déclenchement
- Le tester ou le remplacer
- Vérifier les équipements et boîtes en aval
- Tester à l’ohmmètre ou megohmmètre si possible
- Faire appel à un professionnel si besoin

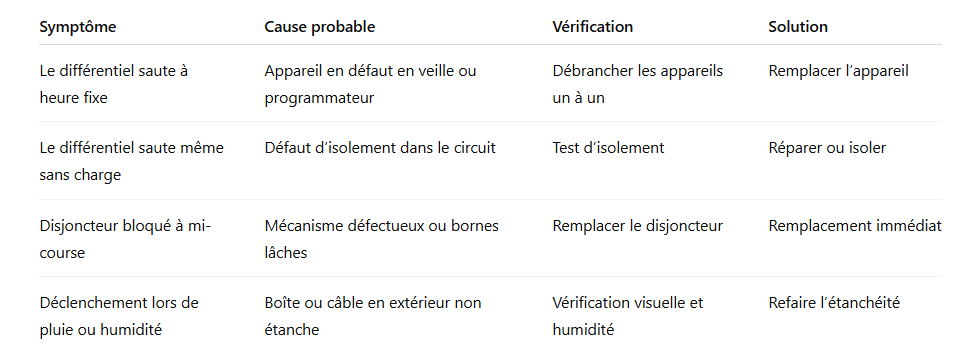

Différentiel qui saute : causes possibles et vérifications associées
Vous êtes pressé ou vous voulez juste une vue d’ensemble avant de démarrer le diagnostic ? Voici un résumé étape par étape pour localiser la panne efficacement
Erreurs courantes à éviter
- Ne pas tester avec les circuits à vide (sans appareils branchés).
- Confondre coupure différentielle et surcharge.
- Remettre un disjoncteur défectueux pensant qu’il est en bon état.
- Manipuler le tableau sans coupler le disjoncteur principal.
Bonnes pratiques pour prévenir les différentiels qui sautent
- Contrôler régulièrement les serrages des connexions.
- Proscrire les multiprises surchargées.
- Utiliser du matériel à la norme NF ou CE.
- Isoler les circuits sensibles (chauffage, congélateur) sur des différentiels distincts.
- Tester ses différentiels tous les 6 mois avec le bouton « Test ».
Conseils : voici le matériel qui va vous permettre de diagnostiquer comme un pro
- Multimètre numérique (avec test de continuité) : par exemple ce modèle
- Megohmmètre (test d’isolement > 500V)
- Tournevis testeur / détecteur de tension
- Gants isolants et éclairage de chantier
- Tableau effaçable ou croquis pour noter les circuits
À faire avant d’appeler un professionnel
Avant de contacter un électricien, voici une checklist rapide pour éliminer les fausses pistes les plus courantes :
- Avez-vous bien débranché tous les appareils électriques du circuit concerné ?
- Le déclenchement survient-il uniquement quand un appareil est branché (ex. : frigo, lave-linge) ?
- Le disjoncteur divisionnaire concerné a-t-il été remplacé ou testé sur un autre circuit ?
- Avez-vous vérifié l’humidité possible dans une prise extérieure ou un garage ?
- Le problème apparaît-il lors d’une forte pluie ou humidité ?
✅ Si tout cela est exclu, un défaut plus profond (isolement, câblage, humidité invisible) est probable : faites appel à un professionnel équipé d’un megohmmètre ou d’une caméra thermique.
Conclusion
Un interrupteur différentiel qui saute à des moments aléatoires est souvent le symptôme d’un défaut d’isolement, d’un matériel défectueux, ou d’un montage vieillissant. Si le disjoncteur divisionnaire en cause reste à mi-course, remplacez-le en priorité. En cas de doute, faites appel à un électricien pour effectuer un contrôle d’isolement complet.
FAQ
Pourquoi un disjoncteur divisionnaire reste-t-il à moitié enclenché ?
Cela indique souvent un mécanisme d’usure ou défectueux à l’intérieur du disjoncteur. Il doit être remplacé.
Un disjoncteur peut-il faire sauter le différentiel ?
Oui, s’il provoque une fuite à la terre ou si sa coupure met à la masse une phase en contact indirect.
Quelle est la différence entre un interrupteur différentiel et un disjoncteur différentiel ?
Un interrupteur différentiel protège uniquement contre les fuites de courant à la terre (30 mA), tandis qu’un disjoncteur différentiel combine cette protection avec celle contre les surcharges et les courts-circuits. Ce dernier est surtout utilisé dans des installations spécifiques (piscine, circuits spécialisés…).
Puis-je continuer à utiliser le circuit si je ne trouve rien ?
Non, un différentiel qui saute est un signal de danger potentiel. Il ne faut pas ignorer le problème.
Glossaire
- Interrupteur différentiel : coupe le courant en cas de fuite à la terre. Il protège les personnes.
- Disjoncteur divisionnaire : coupe le courant en cas de court-circuit ou de surcharge. Il protège les câbles et équipements.
- Le disjoncteur différentiel (plus rare en résidentiel) combine les deux fonctions.
- Défaut d’isolement : Fuite de courant entre un conducteur actif et la terre.
- Megohmmètre : Appareil permettant de mesurer la résistance d’isolement d’un circuit.
- Boîte de dérivation : Boîtier dans lequel plusieurs fils électriques sont connectés entre eux.
- Test différentiel : Bouton présent sur un interrupteur différentiel permettant de vérifier son bon fonctionnement.
