Je vais vous expliquer en deux articles, comment réaliser l’installation d’un tableau ou coffret de communication:

Le contexte des travaux:

Ces travaux se font dans le cadre de la rénovation électrique d’un vieil appartement Toulousain (19eme siècle). Le coffret de communication ainsi que le tableau électrique sont installés dans un placard dédié aux différents coffrets électriques. Ils forment ainsi l’espace de la Gaine Technique de Logement GTL.

Le matériel électrique utilisé:

Un tableau de communication AXCITY:

coffret de communication 4 prises RJ45
Pack résidentiel 4 prises RJ45 AXCITY

De la goulotte (dimension 60mm x 110mm dans mon cas) ou une GTL.

A propos du tableau de communication utilisé dans cet article

Le tableau que je vous présente dans cet article n’est plus proposé par la marque Axcity. Il a été remplacé par ce modèle exactement.

Vous pouvez néanmoins continuer à lire cet article, puisque c’est avant tout la technique d’installation du coffret de communication qui est importante à comprendre.

Voici également d’autres modèles de tableau de communication équivalents à celui ci:

– Le meilleur tarif que j’ai pu trouvé est ici sur le site Outiz pour un tableau de communication Gewiss avec 4 connecteurs RJ45 (moins de 80 euros).

– Vous pouvez également trouver de bons tarifs chez ce vendeur certifié sur Ebay : il propose plusieurs modèles avec certains qui ressemblent  au modèle de l’article.

L’outillage nécessaire:

  • Tournevis cruciforme / Visseuse
  • Vis / Chevilles
  • Un outil multifonction ou une scie à métaux
  • cutter
  • Perforateur / Perceuse à percussion
  • Marteau
  • Niveau
  • Mètre

Le contenu du pack AXCITY:

Le Coffret de communication VDI Résidentiel avec 4 prises RJ45 AXCITY contient les éléments suivants

  • 1 coffret de communication 250 x 250 x 125 mm adapté aux GTL
  • 1 panneau de brassage avec 4 RJ45 grade 1
  • 1 DTI avec module RC
  • 1 répartiteur téléphonique
  • 4 cordons de brassage
  • 1 répartiteur TV 1 entrée / 4 sorties
  • 1 barrette de mise à la terre
Contenu du pack réseau AXCITY

Fixation de la goulotte en saillie:

Dans mon cas, je fixe une goulotte au dessus de mon coffret de communication. Je fais ainsi arriver mes câbles par le dessus du tableau.

Pour cela, je perce aux endroits de la goulotte qui sont déjà pré-percés, puis j’installe les chevilles et je fixe la goulotte avec les vis. Il faut être très rigoureux avec le niveau à bulle pour que la goulotte soit droite.

goulotte électrique courants faibles
la goulotte est au dessus du tableau de communication

Fixation du coffret de communication:

Je fixe ensuite le coffret de communication en dessous de la goulotte: J’ai au préalable enlevé le capot. Je trace un trait aligné avec le bas de ma goulotte afin d’avoir un guide pour bien aligner le tableau de communication. Je réalise mes marques avec un crayon tout en gardant le tableau bien aligné, puis je perce mes trous et j’installe cheville, tableau, puis je le vis. Je vérifie à la fin afin d’être sur que le tableau est droit:

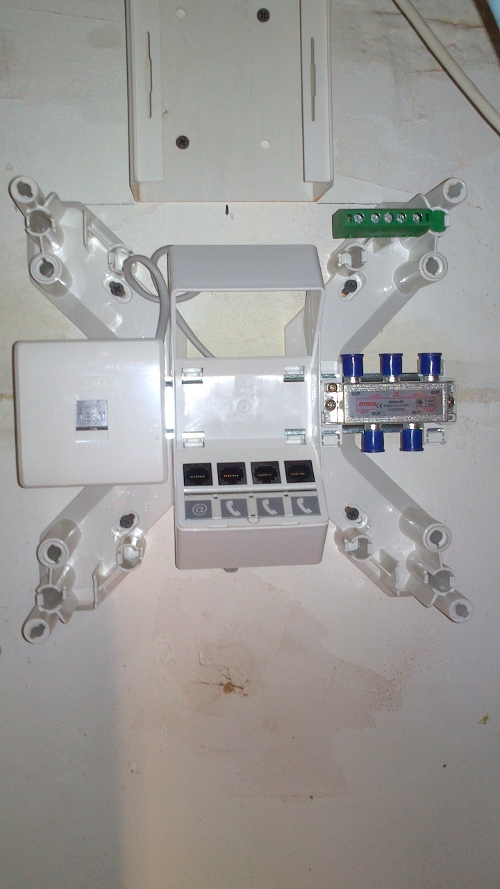

coffret de communication nf c 15-100 pour l'installation électrique
Le corps du tableau de communication est aligné avec la goulotte

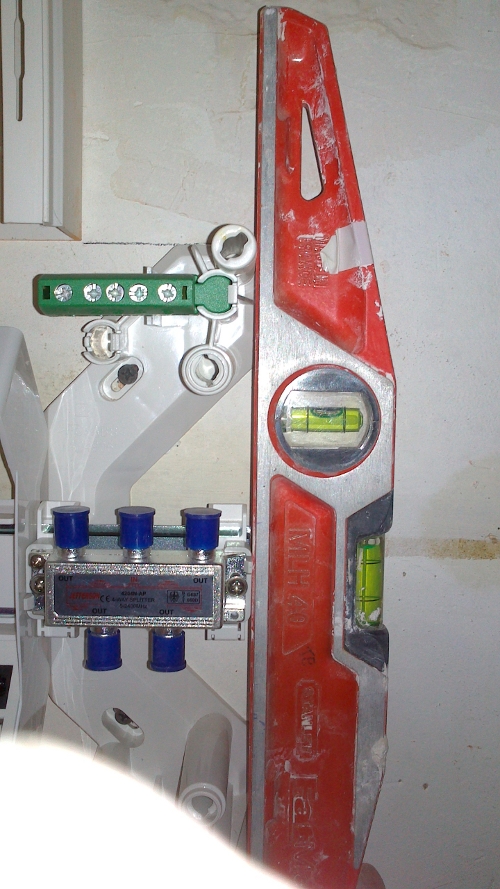

niveau droit tableau de communication
J’utilise le niveau pour vérifier ma réalisation

La découpe du tableau de communication:

Pour que les câbles réseau puissent passer par le haut du coffret, il faut découper le haut du coffret de communication.

Pour cela, je referme le coffret et je prend les marques depuis l’arrivée de la goulotte (qui fait 60mm de profondeur)

Je replace le coffret pour réaliser le percement au dessus

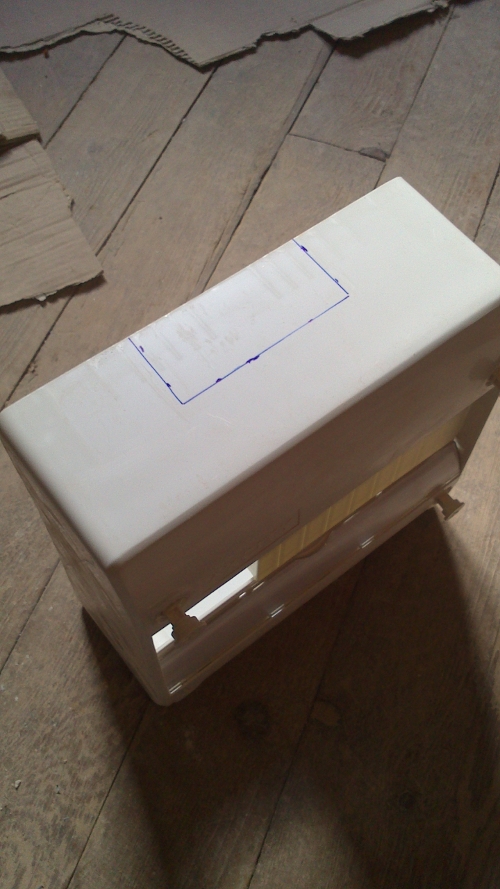

Voici le tracé au dessus du coffret qui permettra de passer les fils réseau:

Le tracé du dessus est réalisé après avoir fait les marques

Pour découper le coffret, j’utilise un outil multifonctions (le multifonction Bosch pro que je présente ici) et un cutter:

Avec la scie a métaux, je coupe les deux largeurs du rectangle que j’ai tracé, et avec le cutter, j’incise plusieurs fois le dernier trais (la largeur du rectangle tracé), et ensuite j’appuie fortement tout en soutenant le coffret: La coupure se fait nettement à l’endroit ou j’ai incisé le coffret:

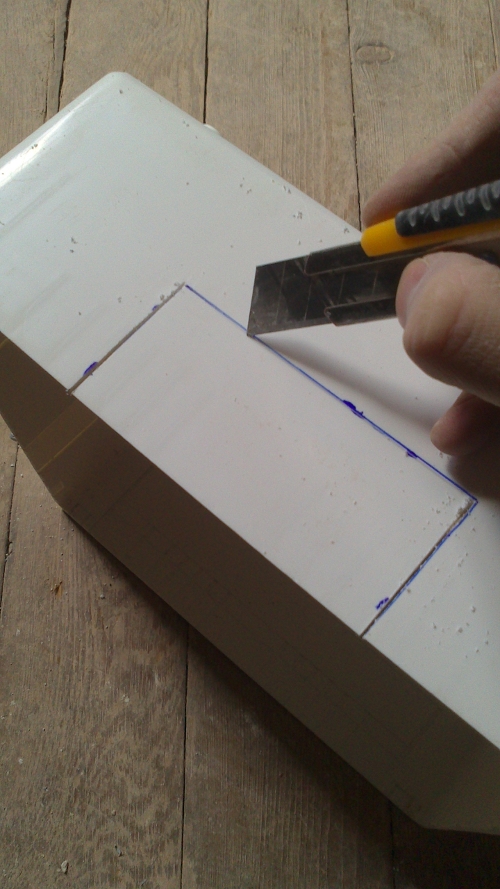

J’incise plusieurs fois au cutter dans le sens de la longueur du tracé
avec un cutter découpe du capot

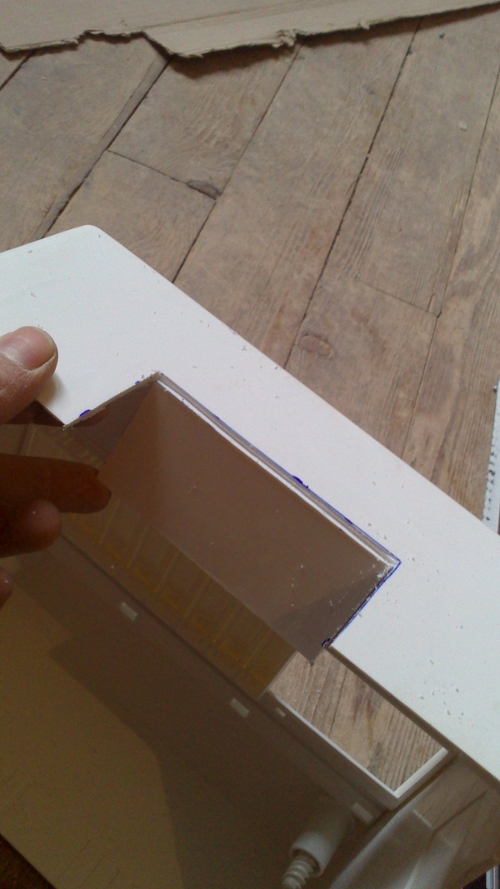

Après avoir bien incisé, la partie se détache en appuyant franchement et en maintenant le capot
découpe du capot du coffret AXCITY
La découpe est propre et nette

Le capot est prêt, je le met de côté.

Il ne reste plus qu’à passer les fils dans la goulotte et dans le tableau pour passer au câblage: Je vous invite à continuer la suite de la lecture dans la deuxième partie de l’article accessible en cliquant ici

AXCITY coffret VDI
Le tableau de communication est prêt à câbler
