Photo à l’appui, voici comment installer un Dispositif de Connexion pour Luminaire pour cloison sèche.

Le contenu du “paquet” DCL:

Le paquet DCL est constitué du boitier avec étrier, du couvercle de finition muni d’un socle DCL, de la vis piton et de la douille de chantier

contenu DCL


Le plafond en placoplatre (cloison sèche)
:

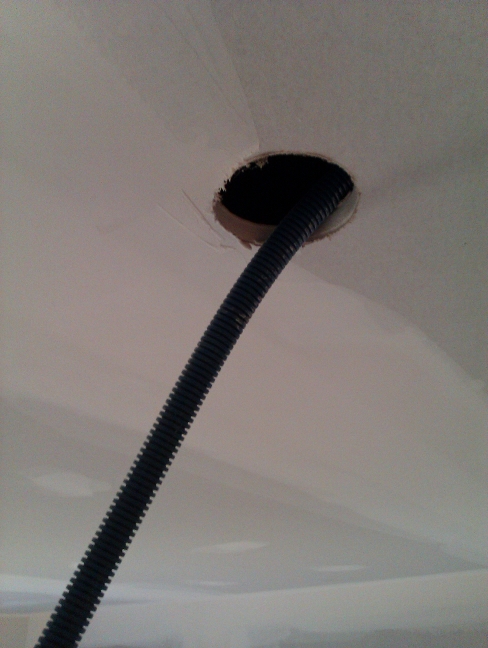

Le plafond en placoplatre est percé avec un diamètre de 67mm

DCL pour cloison sèche

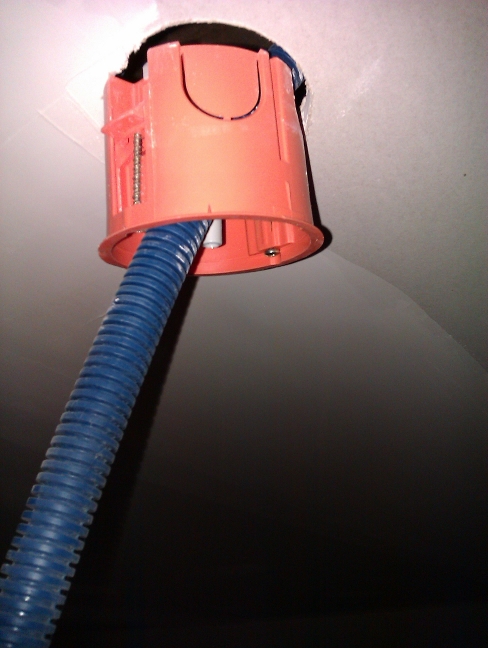

Passer la gaine dans le DCL:

Il faut casser les passages en plastique au fond du DCL pour passer la gaine ICTA:

Gaine ICTA et DCL

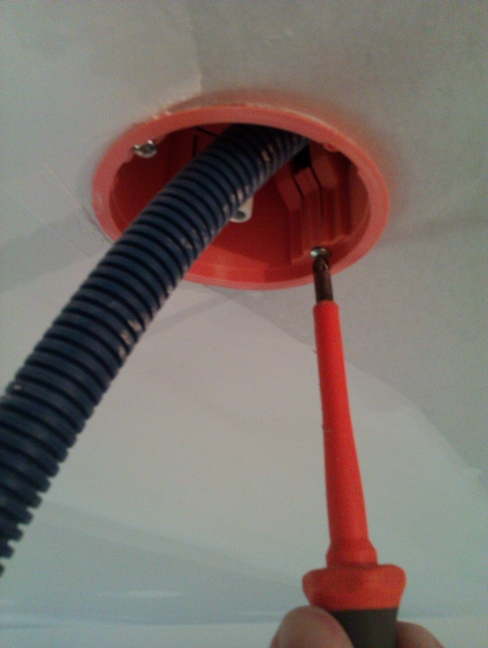

Fixer le DCL dans le plafond:

Le DCL est fixé dans le plafond grâce aux griffes latérales, qui sont serrées grâce aux vis

fixation DCL placoplatre

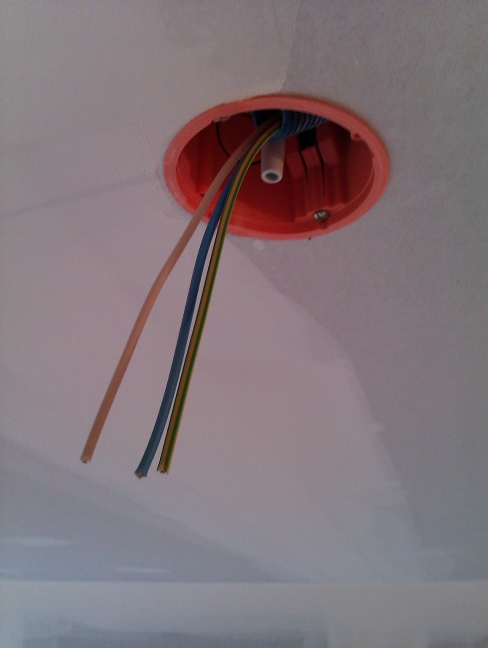

Couper la gaine ICTA et les fils en trop:

Il faut sectionner le trop de gaine ICTA de façon à ce qu’elle soit en fond de boite et couper les fils pour qu’ils dépassent de 10cm. Il faut dénuder les fils d’un centimètre (1cm) environ.

gaine ICTA et fils DCL

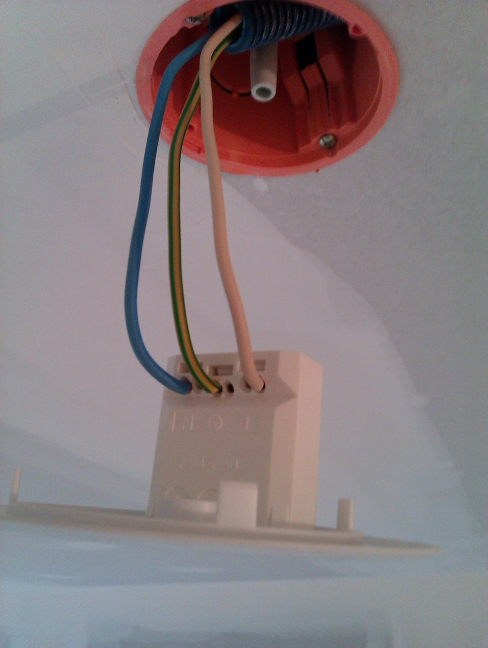

Connecter le socle DCL:

Il faut ensuite connecter le socle DCL. Le retour lampe (ici fil en blanc) dans la borne marqué L (la phase), le neutre (fil bleu) dans la borne marqué N (neutre), et la terre (vert jaune) dans la borne avec le symbole de terre.

fil dcl neutre phase terre

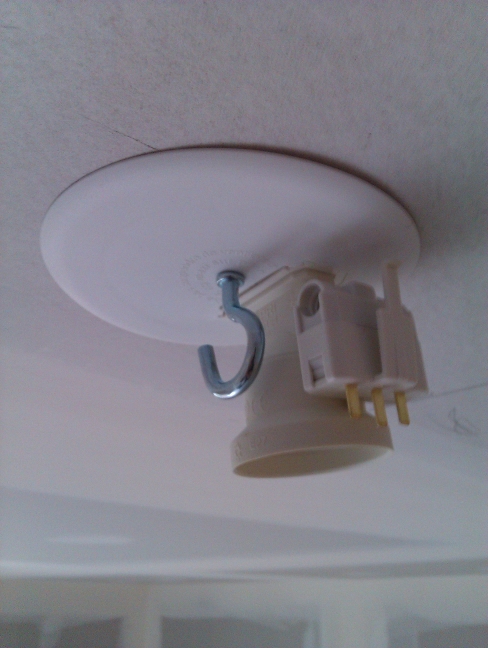

Positionner le socle et visser la vis piton:

C’est la dernière étape. Il faut bien replier les fils et ne pas forcer lors de la connexion du socle dans le boitier. La douille est connectée en dernier.

 DCL plafon cloison sèche



Electricien professionnel, je vous propose de partager mon métier, mes conseils et mes astuces à travers les différents articles de ce blog en électricité. Bonne lecture!

6 Commentaires

  1. Bonsoir,

    le boitier DCL est pas supposé être fixé à un élément de charpente grâce à une tige filetée ou un dispositif filaire ?
    Il me semblait qu’il était destiné à supporter 25 kg de charge…

  2. Je suis d’accord avec Chefredo, il me semble aussi que pour du neuf la norme impose une charge de 25kg et donc il faut que le boitier soit fixé à un élément. Sinon il semblerait que le boitier seul supporte une charge de 10kg max.
