Localisateur Chauvin Arnoux CA 6681: ne perdez plus le fil!

10
12554
CA6681

Certains outils dédiés aux professionnels méritent qu’on leur porte un peu plus d’attention que d’autres. C’est le cas de l’outil que je vais vous présenter aujourd’hui, le localisateur Chauvin Arnoux CA 6681.

Une dénomination un peu longue pour un appareil qui pourra vous faire gagner énormément de temps sur chantier.

Revue de ce localisateur de câble électrique qui est un appareil principalement dédié aux électriciens, mais pas uniquement:

CA 6681, présentation:

Un appareil en deux parties:

Ce localisateur de cable est composé de deux parties:

  • Une partie « fixe », l’émetteur référence C.A 6681E, qui est branché sur le réseau à détecter.
  • Une partie mobile, le récepteur C.A 6681R, qui va permettre de suivre le réseau à analyser et de détecter les éventuels défauts.
Localisateur Chauvin Arnoux CA 6681
Le localisateur est composé en deux partie: Emetteur et récepteur

Ces deux éléments en plastiques sont de très bonne facture et sont, comme tous les modèles créés par le groupe Chauvin Arnoux, taillés pour travailler sur les chantiers.

La couleur jaune accompagne tous les modèles de la marque (ce qui peut faire penser aux appareils de mesure de la marque Fluke – dont fait partie le fluke T5-1000 présenté ici).

L’émetteur CA6681E:

L’émetteur, comme son nom l’indique, est la partie du localisateur CA6681 qui permet d’envoyer le signal qui sera capté par le récepteur.

Il est de taille et de forme à peu près similaire à ce qui se fait dans le domaine des multimètres et se tient facilement d’une main. Il possède par ailleurs un pied de soutien, solidaire au boitier qui se replie et qui permet de le tenir incliné pour une lecture plus facile (posé sur une table par exemple).

Les accessoires de connexion pour les différents tests se positionnent sur la surface supérieure de l’émetteur.

Il est doté d’un écran LCD bien lisible et de 8 boutons:

  • On/Off général.
  • Allumage/extinction du son.
  • Sélection du type de mesure.
  • Start/Stop pour démarrer ou arrêter la mesure.
  • Sélection de la puissance du signal émis.
  • Curseurs (x2) pour venir choisir les modes sur l’écran.
  • Allumage/extinction de la lumière.

Je reviens sur cette dernière touche qui équipe l’émetteur: Chacun des deux éléments qui constitue le localisateur CA6681 est équipé de lumière LED en face avant: Chauvin Arnoux a pensé aux électriciens qui, paradoxalement, travaillent souvent dans le noir.

Chauvin Arnoux C.A6681
Emetteur et récepteurs du CA6681 sont équipés de LED en face avant: pratique pour travailler dans les endroits sombres!

Le récepteur  CA6681R:

Le récepteur quant est bien identifiable puisqu’il possède une « antenne » sur la partie supérieure (c’est elle qui vient capteur le signal émis par le CA6881E).

Equipé de 7 touches, il possède lui aussi la fonction lampe Torche bien utile.

Voici un visuel faisant état des deux références avec le rappel des différentes touches:

emetteur recepteur CA6681 chauvin arnoux revue
Détail des deux partie du Localisateur Chauvin Arnoux  CA 668: émetteur à gauche et récepteur à droite

Des accessoires pour répondre aux différentes fonctions:

Pas de mesure sans accessoires: Si un multimètre est généralement équipé de sondes de mesure uniquement, ce n’est pas le cas du CA6681 puisqu’il possède toute une batterie d’accessoires qui permettront de s’adapter à la mesure selon la situation.

  • Cordons rouge et noir banane isolés 4 mm mâle droite / mâle coudée.
  • Pinces crocodiles (x2).
  • Piquet pour mise à la terre (x1).
  • Adaptateur de mesure B22 (douille de lampe baïonnette).
  • Adaptateur de mesure E27 (douille de lampe à vis).
  • Adaptateur prise secteur deux pôles.

Contenu complet du localisateur:

Au final, en plus de tous les accessoires de connexion, on retrouvera en dans le contenu complet du localisateur:

  • Une malette de transport.
  • Une Pile 9 V.
  • 6 Piles 1,5 V type AAA.
  • La notice de fonctionnement.

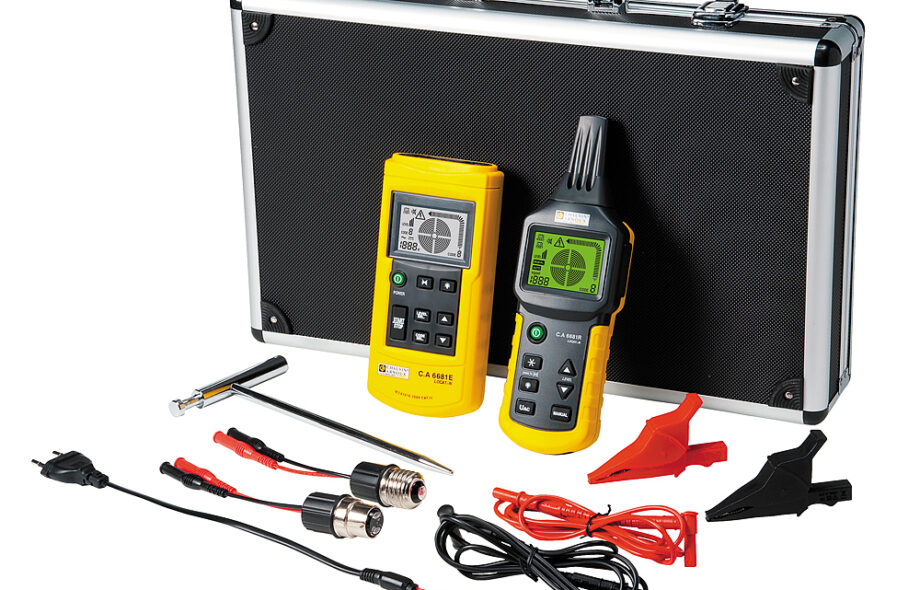

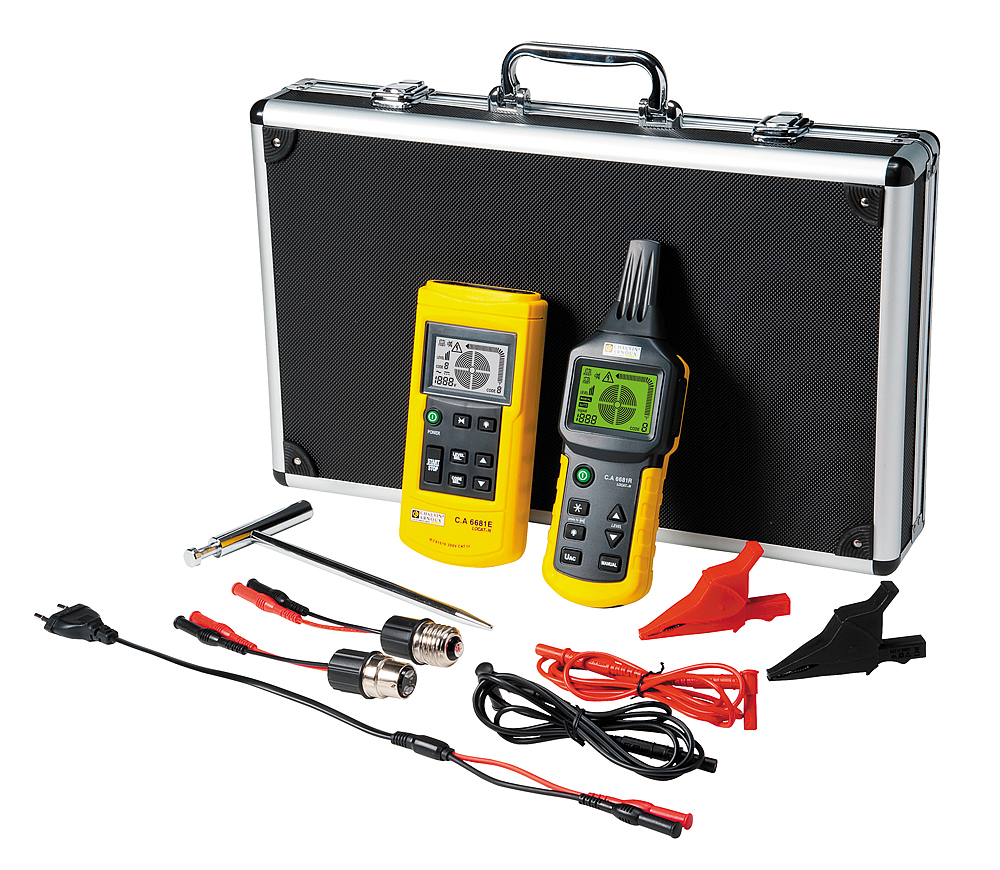

Malette Localisateur Chauvin Arnoux CA 6681
Le localisateur Chauvin Arnoux CA 6681 et ses accessoires

Mention au packaging soigné:

Je reviens rapidement sur le packaging: J’apprécie la malette de rangement en dur, qui permet de conserver le localisateur à l’abri des chocs et de la poussière. L’intérieur de la malette est constitué d’emplacements en mousse qui viennent entourer les éléments indépendamment, de façon à bien les maintenir.

Spécifications du localisateur Chauvin Arnoux CA 6681:

Spécification techniques:

Voici les spécifications techniques constructeur que vous pouvez retrouver ici dans la notice technique d’utilisation du localisateur CA6681.

Emetteur C.A 6681E:

  • Écran LCD avec affichage fonctions et bargraphe.
  • Fréquence du signal de sortie 125 kHz.
  • Plage de mesure de tension externe 12 à 600 VAC/DC.
  • Fonctions:
    • Codage numérique des signaux pour une identification aisée du signal.
    • Code du signal d’émission sélectionnable.
    • Fonction torche.
  • Alimentation 1 pile 9 V.
  • Dimensions 190 x 89 x 42,5 mm.
  • Poids 420g (avec pile).
  • Sécurité électrique 300 V CAT III.

Récepteur C.A 6681R:

  • Écran LCD rétro-éclairé avec affichage fonctions et bargraphe, code émission, état des piles récepteur et émetteur.
  • Profondeur de détection:
    • Application unipolaire: 0 à 2 m.
    • Application bipolaire: 0 à 0,5 m.
    • Ligne de rebouclage simple: Jusqu’à 2,5 m.
  • Identification de tension réseau Environ 0 à 0,4 m.
  • Fonctions:
    • Arrêt automatique.
    • Réglage automatique ou manuel de la sensibilité de réception.
    • Fonction torche.
  • Alimentation 6 piles 1,5 V AAA.
  • Dimensions 241,5 x 78 x 38,5 mm.
  • Poids 360g (avec piles).

Ce qu’il y a d’intéressant dans les caractéristiques du CA 6681:

Voici les caractéristiques intéressantes que je retiendrai concernant cet appareil. Attention , je ne parle pas de fonctionnalités, dont je parlerai dans le chapitre suivant:

  • La robustesse des appareils, avec une coque plastique de très bonne facture, commune à tous les appareils Chauvin Arnoux.
  • La fonction Torche sur les deux appareils.
  • La plage de mesure avec indice de sécurité CAT III.

Les utilisations sur chantier du localisateur C.A 6681:

Tout d’abord, voici une vidéo de présentation réalisée par chauvin Arnoux sur les différentes fonctions du localisateur C.A 6681.

Video Chauvin Arnoux du testeur de câble CA6681:

Beaucoup d’informations sur les capacités de l’appareil dans la vidéo, alors pour résumer voici les fonctionnalités les plus intéressantes qui peuvent servir selon moi sur un chantier en électricité:

Détection de circuit au niveau du tableau électrique:

Pour moi, la détection de circuit au niveau du tableau électrique est la fonctionnalité la plus utile de ce localisateur: Elle permet d’identifier un circuit au niveau du tableau électrique sans perturber le fonctionnement de ce circuit.

Je m’explique: Imaginons que vous soyez dans une maison et que vous souhaitiez identifier un circuit de prises électriques au niveau du tableau électrique pour pouvoir intervenir sur les prises en question. Il faut pouvoir isoler le disjoncteur concerné.

Si l’étiquetage du tableau électrique est correct, il ne devrait pas avoir trop de souci. Si le repérage n’a pas été fait, c’est une autre paie de manche: il faudra veillez à couper et débrancher tous les appareils en fonctionnement (ordinateur télé) avant de couper les disjoncteurs un par un pour tomber sur le circuit concerné (on fera alors un simple test de tension sur le circuit qui doit être détecté).

Ce genre de fonctionnement, même si il est gênant du point de vue de l’utilisateur, ne met pas en péril une intervention.

Mais il peut avoir d’autres cas concrets qui peuvent s’avérer beaucoup plus problématique dans une entreprise par exemple, dans le cas de bureau ou encore d’une usine: pas question de couper plusieurs circuits électriques pour en repérer un seul pendant que les personnes travaillent.

C’est alors que cette fonctionnalité trouve tout son intérêt. Pour trouver un circuit prise au niveau du tableau électrique, il faut insérer la fiche prise sur l’émetteur (CA 6681E) et connecter la prise au circuit qu’il faut repérer au niveau du tableau électrique. Sur ce dernier, il faut passer devant chaque disjoncteur avec le récepteur (CA6681R) pour venir retrouver le signal envoyé par l’émetteur.

detection localisateur circuit electrique tableau
Localisation d’un circuit de prise au niveau du tableau électrique avec le CA6681

Ce genre de procédé est aussi réalisable sur un circuit lumineux avec la douille E27.

Localisation d’interruption de ligne électrique:

Pratique dans le cas de dépannage, cette fonction permet de repérer à quel niveau un cable est interrompu.

CA6681-detection-rupture-cable-electrique
Ce produit Chavin-Arnoux permet de détecteur les interruptions de lignes électriques

Détection des court-circuits sur un câble:

Enfin, autre fonctionnalité parmi les nombreuses proposées par le localisateur Chauvin Arnoux CA 6681, la détection de court circuits.

Localisateur Chauvin Arnoux CA6681 detection court circuit
La localisation du court circuit se fait précisément avec le Chauvin Arnoux 6681

D’autres fonctions pour une autre profession

Si vous êtes un pro et que vous êtes multi-services (plomberie-Electricité par exemple), il ne vous aura pas échappé que vous pouvez faire de la détection de fuite sur les circuits d’eau et tout particulièrement sur l’analyse au niveau des chauffages au sol.

Ou acheter ce localisateur?

Si vous êtes intéressé par cet outil spécialisé dans la détection de défaut ou la localisation de circuit (pour les pro de la rénovation électrique surtout), voici quelques liens intéressants:

Conclusion sur le localisateur Chauvin Arnoux CA 6681:

Je n’ai pas ce testeur a titre professionnel, mais j’ai déjà pu le tester sur le terrain grâce à un prêt fournisseur.

Je vous avoue que j’ai longtemps hésité à me l’acheter (et que j’hésite encore). Sûrement à cause du prix qui peut rebuter un peu, mais je sais par expérience que ce genre d’outil de détection pour électricien peut faire gagner un temps très précieux.
