Quand on parle de refaire la décoration d’une maison, on pense souvent à remplacer les vieilles tapisseries, à refaire la peinture, ou à acheter des bibelots pour la décoration. Mais pourquoi ne pas aller plus loin en changeant l’appareillage électrique? En effet, les appareillages sont les seuls éléments apparents de l‘installation électrique (mise à part les luminaires). Et ils peuvent faire la différence en terme de décoration. Je le prouve dans cet article, ou je vous explique en photo comment changer l’appareillage électrique pour enjoliver votre décoration intérieure. Je prends ici l’exemple d’un interrupteur qui est utilisé dans un montage va et vient.

L’appareillage électrique existant – Legrand Neptune:

L’appareillage  électrique existant est du type Legrand gamme neptune. Cet appareillage est vieillissant, il s’agit d’ailleurs de modèle à griffe (les appareillages électriques à griffe sont interdits, j’en parle ici, dans la norme NF C 15-100).

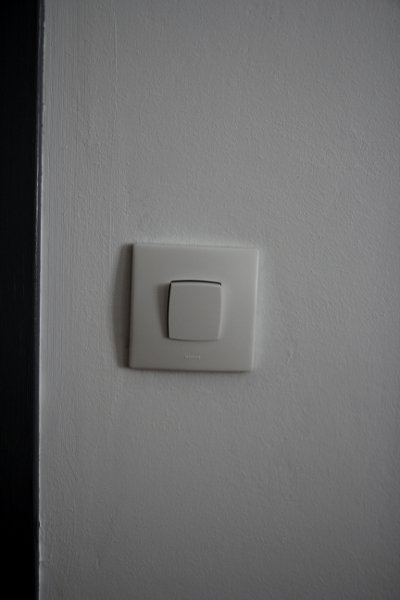

appareillage installation électrique legrand neptune à griffe
Ancien interrupteur Neptune Legrand qui va être remplacé

Le matériel électrique pour remplacer: Interrupteur va et vient Legrand Celiane Blanc:

L’ancien interrupteur va et vient est remplacé par un interrupteur va et vient legrand de type CELIANE, couleur blanc.

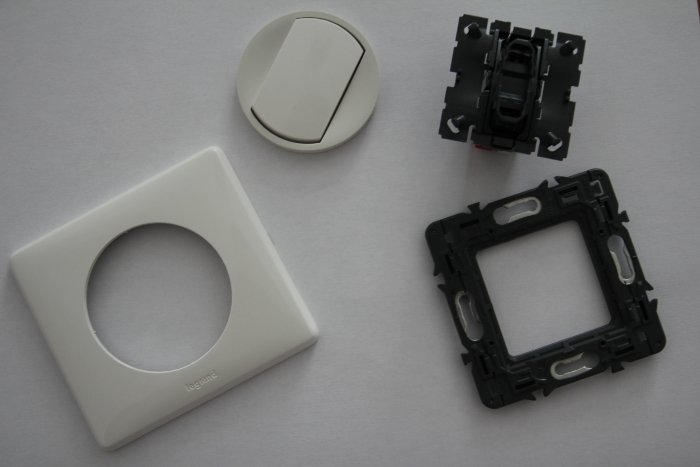

L’appareillage Celiane Legrand se compose de plusieurs références:

  • Le support batibox, qui sert à venir se fixer sur la boite d’encastrement
  • Le mécanisme d’appareillage, ici un interrupteur va et vient
  • L’enjoliveur Celiane, qui vient se fixer sur le mécanisme – appelé parfois “doigt”
  • La plaque de finition qui vient recouvrir l’ensemble
Appareillage céliane Legrand pour Changer d'appareillage électrique
Toutes les références dans la gamme Celiane pour changer l’interrupteur

Le petit plus: remplacement de l’ancienne boite d’encastrement par une boite d’encastrement BBC étanche à l’air :

Dans le même temps, j’en profite pour remplacer l’ancienne boite de d’encastrement par une boite d’encastrement étanche à l’air, spéciale pour le bâtiment basse consommation. Le coût en plus est dérisoire (+80 centimes par boîte), et cela permettra sans aucun doute de renforcer l’isolation.

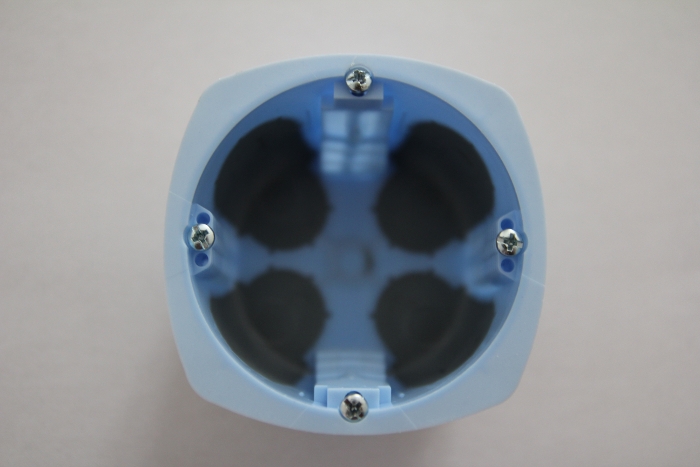

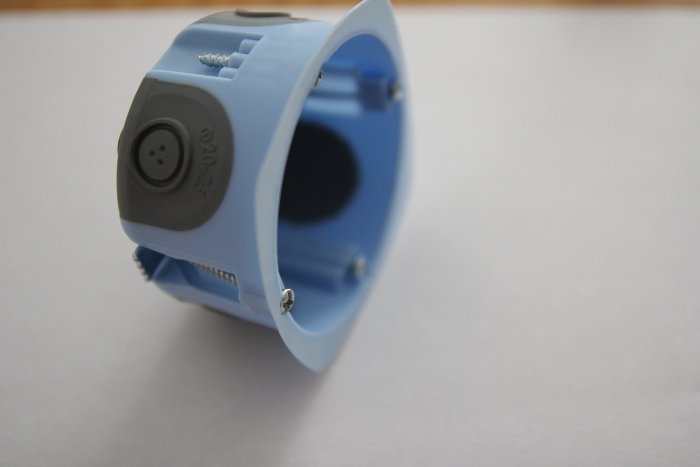

Cette boite, c’est une boite d’encastrement de marque Eur’ohm (référence 52061). Elle fait le même diamètre que la boite existante – 67mm – et la même profondeur – 40mm – suffisante pour l’appareillage classique.

changement boite encastrement
L’ajout d’une boite d’encastrement BBC permet de réaliser des économies d’énergie
Changer d'appareillage électrique: utilisez un boite bbc 67mm
Fini les fuites d’air au niveau des interrupteurs?

Etape 1: Couper l’électricité:

C’est la première étape, primordiale avant de commencer à toucher à l’appareillage. La coupure se fait au disjoncteur de branchement, avec un avertissement au niveau de celui ci, pour prévenir de la coupure. Profitez en aussi en prévenant tout votre entourage que des travaux sont en cours, afin que personne ne vienne remettre le courant pendant que vous travaillez.

Je répète, ces travaux se font hors tension

Etape 2: suppression de l’ancien appareillage électrique:

Dans le cas de l’appareillage Legrand Neptune, il faut dans un premier temps retirer la plaque de finition, puis dévisser l’appareillage avec les vis sur le côté. (C’est un appareillage qui possède un système a griffe et à vis).

Démontage de la plaque de finition:

La plaque de finition de l’appareillage électrique en place doit être enlevée.

En règle général, il suffit de placer un tournevis sur un coté de la plaque qui est équipé d’une petite rainure et de faire levier (la rainure n’est pas forcément présente).

Attention aux peinture dans cette étape!

changement d'appareillage électrique
La première étape consiste à enlever la plaque de finition de l’ancien appareillage électrique

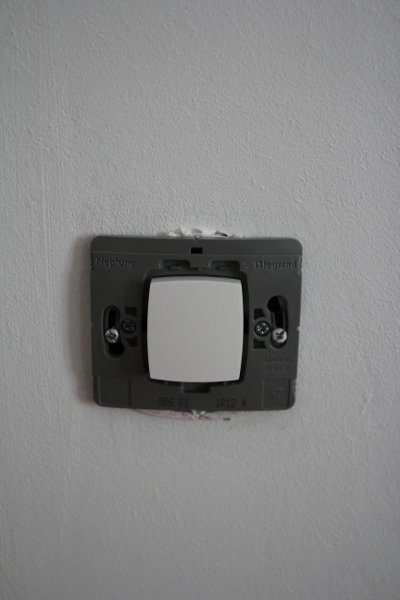

Dévissage de l’appareillage électrique:

L’appareillage en question est un appareillage équipé de griffes qui vont se rétracter en temps normal lors du dévissage:

remplacement de l'appareillage électrique
Changer d’appareillage électrique permet de supprimer les anciens à griffe qui ont une tenue dans le temps médiocre

Déconnexion de l’appareillage:

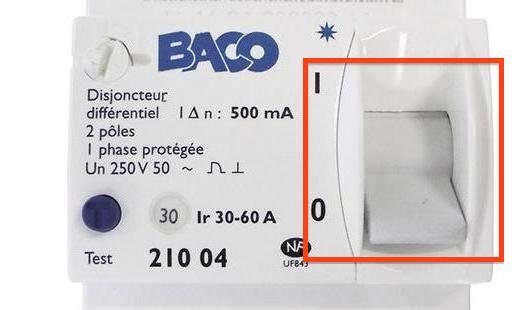

Attention, ces travaux se font hors tension: Il faut couper l’alimentation au niveau du disjoncteur de branchement de l’installation électrique pour travailler en sécurité

Avant de changer l’appareillage électrique, pensez à couper l’alimentation électrique au niveau du disjoncteur de branchement

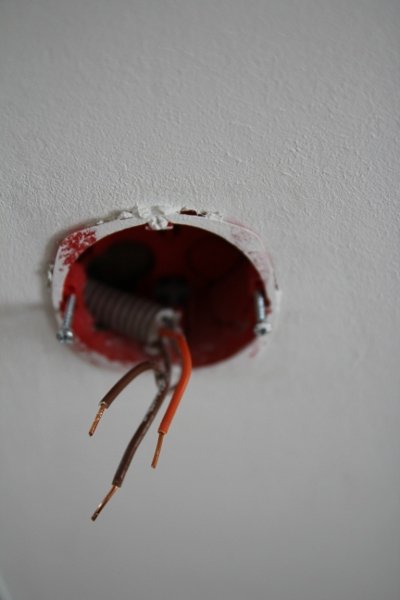

L’interrupteur va et vient est déconnecté. Vous remarquerez qu’on retrouve les deux navettes de même couleur (ici en marron) ainsi que le retour lampe, classique dans le branchement électrique du va et vient.

Profitez en pour inspecter vos fils électriques: Si vous voyez que le cuivre est abimé, tordu ou cassant et si vous avez assez de longueur, coupez les bouts de fils électriques abimés pour les dénuder et repartir avec une connexion électrique propre.

déconnexion de l'appareillage
L’ancien appareillage électrique est supprimé

Etape 3: remplacement de la boite d’encastrement par la boite étanche BBC:

Maintenant, je remplace la boite existante par la boite BBC. Pour cela, il faut dévisser dans mon cas les vis qui sont verticales, puis tirer doucement sur la boite. Attention à faire cette action doucement, pour ne pas abimer le placo, le trou d’encastrement ne doit pas être élargi, et doit rester à 67/68mm. L’idéal est de tourner légèrement la boite à droite et a gauche en tirant sur la boîte)

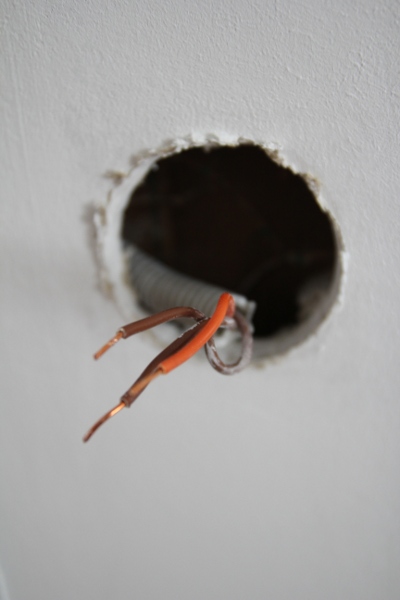

Suppression de l’ancienne boite d’encastrement:

remplacement boite encastrement appareillage électrique
L’ancienne boite d’encastrement est supprimée

Pose de la nouvelle boite d’encastrement BBC étanche à l’air:

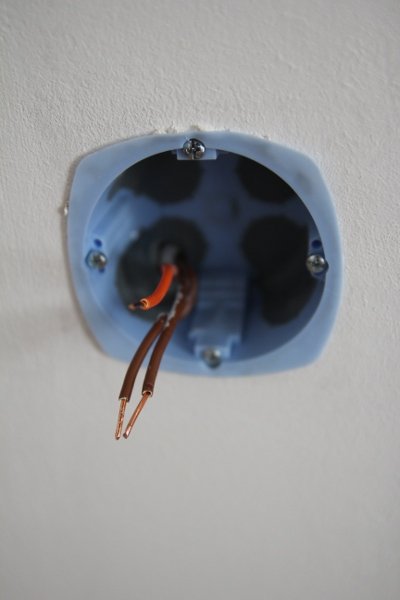

La nouvelle boite BBC est fixée dans le trou existant et vissée grâce aux visses (verticales) et aux griffes de fixation qui viennent plaquer la boite d’encastrement dans la cloison en placo (ici, du placo de type Alvéolaire).

Si le trou existant n’est pas assez grand, vous avez la possibilité de l’élargir en utilisant un cutter ou une scie à placo.

boite d'encastrement étanche pour appareillage électrique
La boite BBC permettra de supprimer les fuites d’air au niveau de l’interrupteur et de venir visser l’appareillage électrique à la place de l’ancien système à griffe



Etape 4: pose du nouvelle appareillage électrique Legrand Celiane:

Passons maintenant à l’étape de pose de l’appareillage et au branchement de l’interrupteur.

Pose du support legrand  batibox:

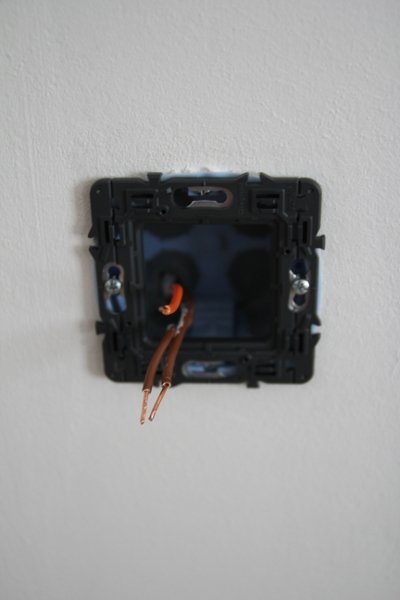

La première étape consiste à venir fixer le support batibox à la boite d’encastrement, par l’intermédiaire des vis latérales de la boite d’encastrement. C’est ici qu’il faut fixer le support le plus droit possible (avec un niveau pour s’aider si il faut) afin que l’appareillage électrique soit de niveau.

Branchement interrupteur
Fixation du support batibox qui viendra accueillir l’appareillage électrique

Connexion du mécanisme l’interrupteur va et vient celiane:

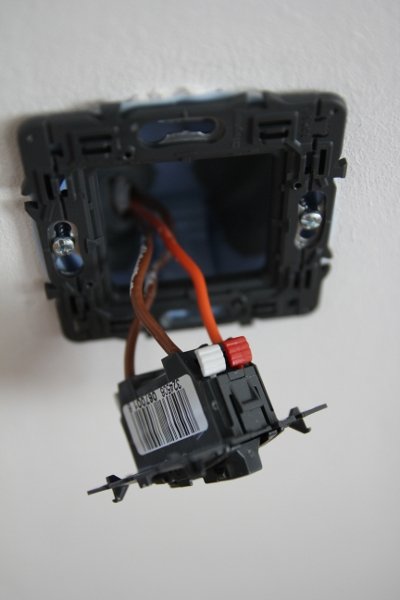

Le branchement électrique se fait en suivant le montage du va et vient. Le retour lampe dans mon cas va dans la borne rouge du mécanisme d’appareillage électrique Legrand, et les deux navettes dans les bornes blanches:

branchement interrupteur Changer d'appareillage électrique
Branchement du mécanisme de l’interrupteur

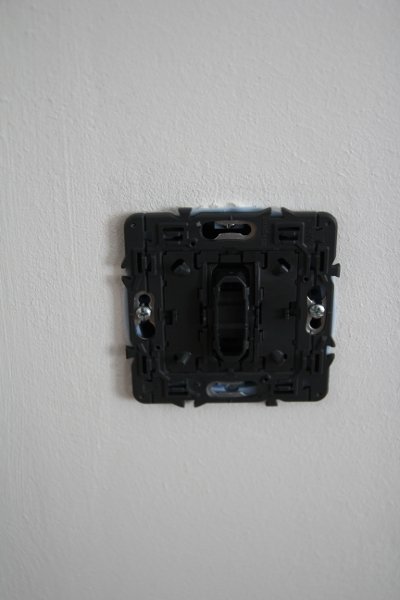

Insertion de l’interrupteur dans le support batibox:

L’insertion se fait facilement avec l’appareillage électrique Celiane: je trouve personnellement que c’est le grand fort de cette gamme. il suffit de pousser ici l’interrupteur dans le support en veillant à bien ranger les fils dans la boite d’encastrement. L’action doit se faire sans forcer, c’est du fil en section 1,5mm2, qui reste facile à manipuler:

Interrupteur appareillage électrique legrand celiane Branchement interrupteur
Le mécanisme vient s’insérer dans le support batibox

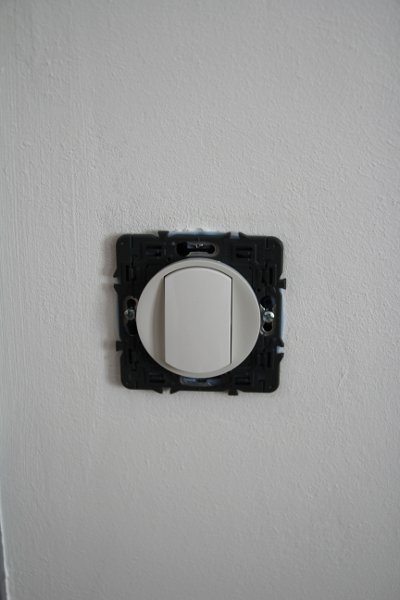

Pose de l’enjoliveur sur le mécanisme:

La prochaine étape consiste à poser l’enjoliveur sur le mécanisme. De la même façon, sans forcer:

Appareillage électrique celiane
Il faut ensuite venir poser l’enjoliveur en deux parties pour le cas d’un interrupteur Legrand Celiane

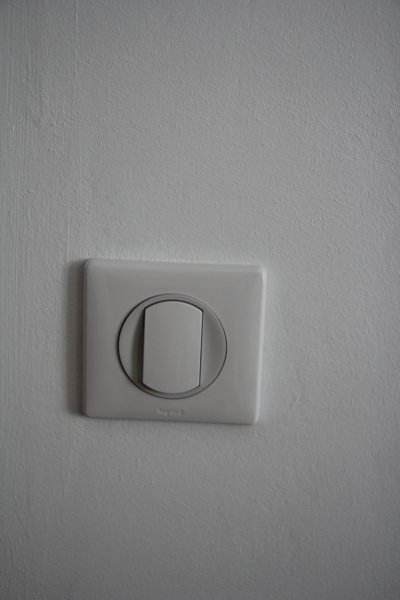

Pose de la plaque de finition:

Il faut ensuite venir fixer la plaque de finition pour parfaire l’ensemble:

changement appareillage électrique celiane
La plaque de finition vient terminer ce changement d’interrupteur

Le cout et le matériel pour l’appareillage électrique Legrand et la boîte d’encastrement:

Le cout du matériel électrique:

Pour l’ensemble support batibox, mécanisme, enjoliveur et plaque de finition Celiane, il faut compter environ 8,50€.

Concernant la boite d’encastrement BBC, le coût est de 0,80€.

Le temps pour faire le changement:

Compter au maximum 5 minutes, nettoyage compris!

Les références de matériel électrique utilisées dans cet article:

  • Le support batibox Legrand: référence 80251
  • Le mécanisme interrupteur va et vient Legrand Celiane:  référence 067001
  • L’enjoliveur celiane Blanc: référence 068001
  • La plaque de finition blanche celiane: référence 068631
  • La boite étanche BBC Eur’Ohm: référence 52061

Ou trouver ces références?

Pour tout ce qui concerne le matériel électrique, je vous suggère les options:

3 Commentaires

  1. Bonjour,

    Auriez-vous des astuces pour le même procédé, mais dans des murs pleins, avec boitier scellé ?

    En particulier pour arriver à retirer l’ancien boitier sans endommager les fils ?

  2. bonjour,
    très intéressant votre site je le mets dans mes favoris!
    j’aimerais remplacer des enjoliveurs et plaques de finition Schneider par du Celiane de Legrand. Est-ce possible en gardant le meme mécanisme ?
    Autre question, est-il possible de remplacer une prise électrique classique par une prise 2 USB? y a-t-il un “transformateur” intégré dans ces blocs prises 2USB ?
    Merci d’avance

    • Bonjour,

      Pour les changements d’appareillage Schneider vers Legrand, il faut changer le mécanisme et la plaque de finition (les marques ne sont pas compatibles entre elles).

      Pour la prise USB, un transformateur est intégré dedans. Je l’explique en détail ici.

      Cordialement
