wago 221, test des bornes de connexions automatiques à levier

Page reprise le 8 octobre 2026 d’après les fiches du fabricant. Mon test d’août 2015 est conservé plus bas, daté.

Wago 221 : quelle référence choisir ?

Deux questions suffisent. Quelle section a le plus gros fil ? Jusqu’à 4 mm², les 221-41x ; pour du 6 mm², les 221-61x. Combien de fils sur la même polarité ? Une arrivée et un départ : 2 entrées. Une arrivée et deux départs : 3 entrées. Au-delà : 5 entrées.

Les fiches des 221-41x et 221-61x indiquent aussi : conducteur en cuivre, un seul potentiel par borne, température ambiante de 85 °C au plus (repère T85). Nous n’avons pas trouvé de référence à 4 entrées dans la série 221 sur le site du fabricant. Pour un coffret, WAGO propose les adaptateurs 221-500 (bornes 4 mm²) et 221-510 (bornes 6 mm²), sur rail de 35 mm ou par vis : voir les Wago dans la GTL.

32 A et 41 A sont le plafond de la borne, pas celui du circuit. Ce sont les « courants de référence » des fiches, donnés selon les normes européennes (CEI/EN) sous 450 V, pour la borne et non section par section ; les mêmes fiches indiquent 20 A et 30 A en homologation nord-américaine UL. Le circuit, lui, est limité par son disjoncteur, choisi selon la section des fils : d’après le guide Legrand de la NF C 15-100, 16 A au plus sur du 1,5 mm², 20 A sur du 2,5 mm², 32 A pour des plaques de cuisson en 6 mm² (tableau des calibres de disjoncteur). Pour ces plaques, la 221-413 ne convient pas : le fil de 6 mm² n’y entre pas. Il faut une 221-61x, essayée dans le test de la borne Wago 6 mm².

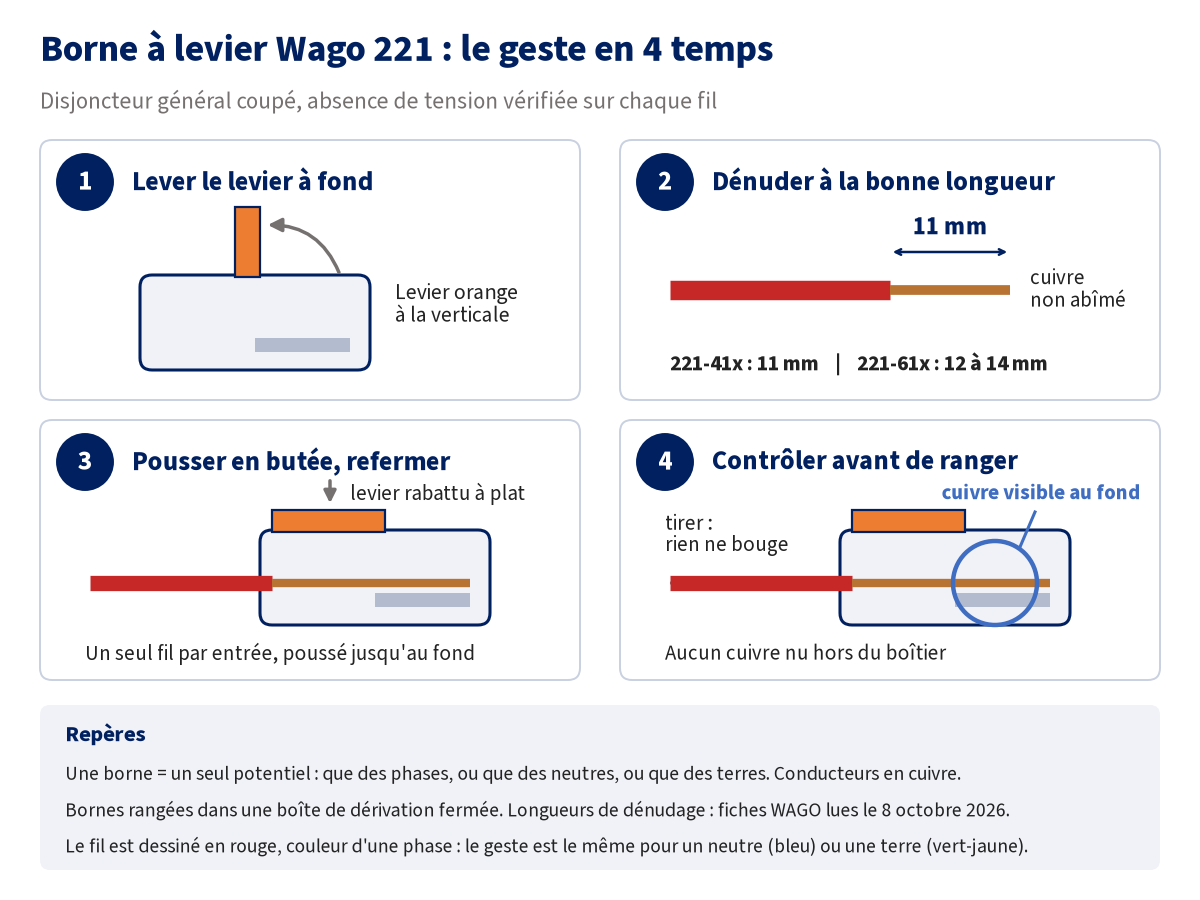

Comment utiliser une borne Wago 221 ?

Avant tout : disjoncteur général coupé, puis absence de tension contrôlée sur chaque fil avec un vérificateur adapté (voir la vérification d’absence de tension). La fiche WAGO écrit « Ne pas travailler sous tension/charge ! » et réserve la borne à « un électricien spécialisé » : au moindre doute sur l’installation, faites venir un électricien.

1. Levez le levier orange à fond, jusqu’à la verticale.
2. Dénudez à la longueur de la fiche : 11 mm pour les 221-41x, 12 à 14 mm pour les 221-61x. Sur un fil déjà serré ailleurs, recoupez et dénudez à neuf.
3. Poussez le fil jusqu’en butée, un seul fil par entrée, puis rabattez le levier à plat.
4. Contrôlez : le cuivre se voit au fond du boîtier transparent, rien de nu ne dépasse, et le fil ne bouge pas quand vous tirez dessus.

Sur un fil souple, WAGO précise que ni préparation ni embout ne sont requis. Rangez ensuite les bornes sans tendre les fils, dans une boîte de dérivation fermée qui reste accessible.

Les erreurs fréquentes avec les Wago 221

• Mélanger les polarités. Une phase et un neutre dans la même borne, c’est un court-circuit à la remise sous tension.
• Dénuder trop court ou trop long. Trop court, le levier pince l’isolant ; trop long, du cuivre nu reste hors du boîtier.
• Refermer sans regarder. Un fil arrêté avant la butée ou un levier à moitié rabattu se voient par le boîtier transparent.
• Sortir de ce que prévoit la fiche. Un 6 mm² forcé dans une 221-41x, deux fils dans la même entrée, de l’aluminium : les fiches des 221 ne citent que le cuivre.
• Laisser la borne hors d’une boîte, dans un faux plafond ou derrière une plinthe. La borne isole la connexion, elle ne remplace pas l’enveloppe.

Les quatre premières découlent des consignes de la fiche WAGO ; la dernière relève de l’usage du métier.

Wago 221, 2273, 222 ou domino : quelles différences ?

221 ou 2273 ? La 2273, plus petite et sans levier, ne prend que du fil rigide jusqu’à 2,5 mm². Dès qu’un fil souple arrive (luminaire, volet roulant, radiateur) ou qu’il faut du 4 mm², c’est la 221. 221 ou 222 ? D’après les dimensions des deux fiches (18,8 × 8,4 × 18,6 mm contre 17 × 14,5 × 20,5 mm), la 221-413 occupe environ 40 % de volume en moins que la 222-413. Et le domino ? Son serrage dépend de la main qui visse : voir vieille boîte à dominos : la laisser ou passer aux Wago.

Le test d’origine, août 2015

Mon texte du 28 août 2015, écrit à la sortie de la gamme et laissé tel quel. Trois précisions : le lien « ici » menait à une page du fabricant qui n’existe plus ; « 11 mm maximum » se lit aujourd’hui « 11 mm », seule valeur de la fiche ; la liste de caractéristiques de l’époque est remplacée par le tableau du haut de page, et les adresses d’achat sont plus bas.

Il n’y a pas que les nouvelles technologies qui sont sujettes à la miniaturisation, c’est aussi le cas en électricité. La preuve avec la référence wago 221 que je vais présenter.

Certains endroits souffrent en effet de manque de place au moment du cablage électrique, c’est le cas de la boite de dérivation.

Wago à pensé aux installateurs électriciens en créant une nouvelle gamme wago 221 de connecteurs automatiques à leviers.

Qu’est ce qui change avec la nouvelle gamme Wago 221?

La nouveauté de cette gamme de wago, c’est la taille des bornes de connexion.

Mais pourquoi vouloir diminuer la taille des wagos?

Tous simplement parce que les boites d’encastrement, les boites de dérivation et les goulottes sont déjà très chargés.

Wago annonce ici une réduction de la taille de 40% par rapport à la série 222 (les bornes wago à levier classique que vous pouvez retrouver dans cet article).

Je rappelle que les bornes à levier sont utilisées là ou les connecteurs wago classiques ne peuvent pas être utilisés à cause de la présence de fil électrique souple (H07VK). Pour retirer un fil sans abîmer la borne, voir comment ouvrir un Wago.

Ce gain de place peut s’avérer très utile notamment dans le cablage dans les chauffages électriques ou dans les boites d’encastrement pour la connexion des volet roulants électriques.

Autre avantage, la transparence de ce nouveau wago 221. L’ancienne version 222 ne permettait pas de voir si la connexion était correcte.

Enfin, mise à part le gain de place et la transparence dont j’ai parlé au dessus, cette nouvelle gamme de wago dispose de deux prises de test pour mesurer la présence de tension aux bornes du wago.

Voici la vidéo de présentation de ce nouveau connecteur automatique:

Le wago peut être utilisé pour la connexion des chauffages électrique: il possède une capacité à absorber un courant nominal de 32A et est donc calibré pour les circuits de puissance (notamment les prises spécialisées 20A).

Connexion des bornes automatiques à levier wago 221:

Côté connexion, on reprend la bonne vieille méthode du wago 222.

Il faut lever le levier du wago, insérer le fil dénudé (sur 11mm maximum) et fermer le levier.

L’avantage, c’est que le contrôle visuel est maintenant possible avec la nouvelle série de wago 221.

La partie dénudée du fil électrique est visible à l’intérieur du connecteur rapide Wago.

Le wago 221 s’utilise de la même façon que la gamme de référence 222

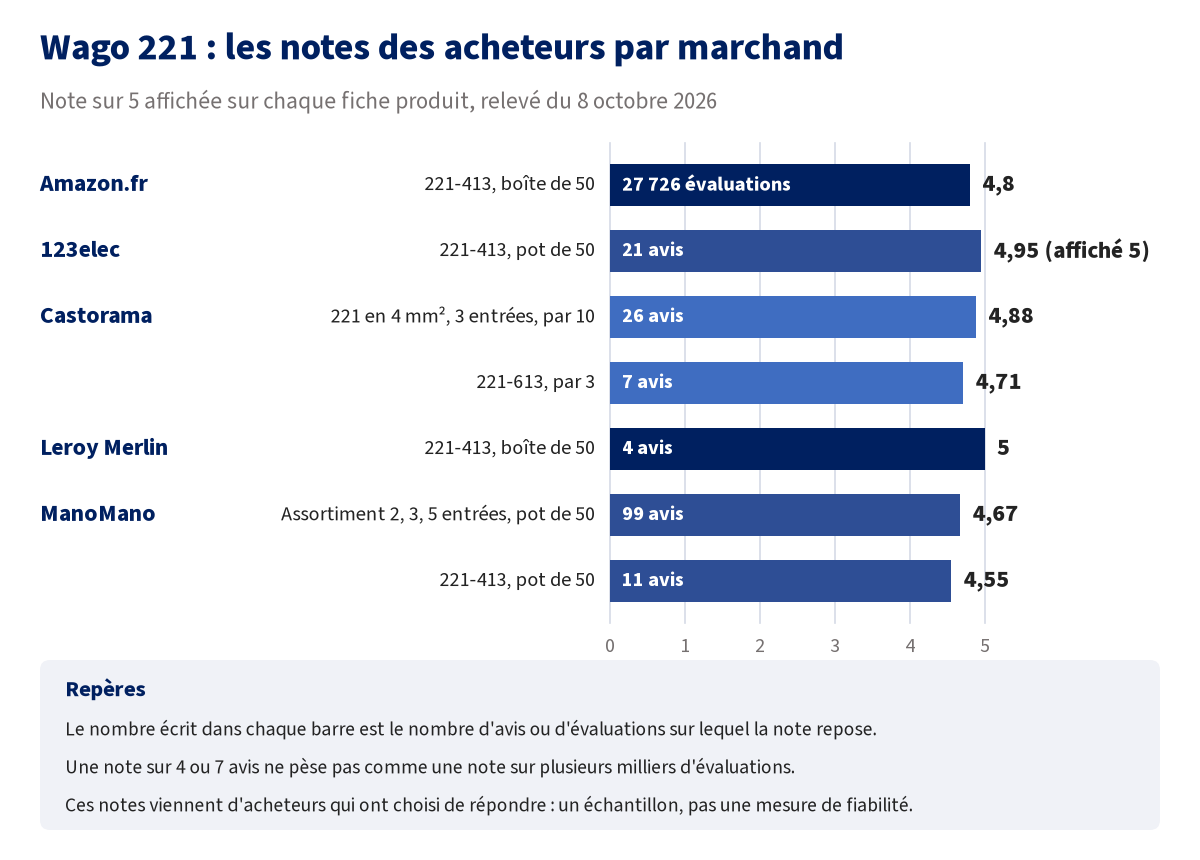

Avis d’acheteurs sur les Wago 221

Notes relevées le 8 octobre 2026 chez cinq marchands. Les avis en ligne sont un échantillon biaisé : ils disent ce que pensent ceux qui écrivent, pas tous les acheteurs.

Ce qui a été lu. Une soixantaine d’avis en entier : 21 chez 123elec, 17 chez Castorama, une quinzaine chez ManoMano et, sur Amazon, les 8 avis en français affichés sur la fiche. Les 27 726 évaluations d’Amazon sont donc une note, pas une lecture ; ses avis critiques ne se consultent pas sans compte.

Les points forts. Une quinzaine d’avis saluent la pose sans outil et la rapidité (« pas besoin de tournevis », chez Castorama). Sept ou huit jugent le rapport qualité-prix bon, surtout en pot de 50. Cinq citent le mélange de fil souple et de fil rigide. Quatre comparent avec la 222 : « plus petite et facile que les grises » (123elec).

Les reproches. Ils visent le prix plus que la borne. Chez ManoMano, cinq acheteurs le trouvent élevé, dont trois qui mettent tout de même 5 étoiles ; les deux seules notes basses lues (1 et 2 étoiles) portaient sur le prix d’un assortiment, sur une annonce non retrouvée à la relecture. Cas isolés, un avis chacun : des leviers jugés un peu durs (Amazon), la 6 mm² à 2 entrées introuvable en rayon (Castorama). Aucun des avis lus ne rapporte d’échauffement ni de fil qui lâche.

Questions fréquentes sur le Wago 221

Combien d’ampères supporte un Wago 221 ?

32 A pour les références jusqu’à 4 mm² (221-412, 221-413, 221-415, 221-420) et 41 A pour les références 6 mm² (221-612, 221-613, 221-615), sous 450 V, d’après les fiches WAGO. C’est la limite de la borne : le courant du circuit dépend du disjoncteur et de la section des fils.

Que veulent dire 221-41x et 221-61x ?

Ce sont les deux tailles de la série. Les 221-41x acceptent les fils jusqu’à 4 mm² et se dénudent sur 11 mm. Les 221-61x acceptent de 0,5 à 6 mm² et se dénudent sur 12 à 14 mm. Le dernier chiffre est le nombre d’entrées : 2, 3 ou 5.

Wago 221 ou 222 : lequel choisir ?

La 221 pour une pose neuve : boîtier transparent, fil rigide admis jusqu’à 4 mm² contre 2,5 mm², température ambiante de 85 °C contre 40 °C. Une 222 déjà posée et en bon état n’a pas à être changée pour autant.

Existe-t-il un Wago 221 à 4 entrées ?

Nous n’avons pas trouvé de référence à 4 entrées dans la série 221 sur le site du fabricant : on y passe de 3 entrées (221-413) à 5 entrées (221-415). Pour quatre fils, on prend une 221-415 et on laisse un levier fermé, vide.

Sources

• WAGO, fiches produit des bornes à levier 221-412, 221-413, 221-415, 221-420, 221-612, 221-613, 221-615 et de la borne de passage 221-2411, du connecteur à enficher 2273-203, de la borne à levier 222-413 et de l’adaptateur de fixation 221-500 : données électriques, de raccordement, dimensions et consignes de sécurité, lues le 8 octobre 2026.
• Legrand, Les points clés de la norme NF C 15-100 : section des fils et intensité maximale des disjoncteurs.
• Avis d’acheteurs : fiches produit liées dans le tableau, relevées le 8 octobre 2026.
