Le schéma électrique des circuits spécialisés: la prise 20A
Résumez cet article :
- La prise 20A est obligatoire pour chaque gros électroménager (four, lave-linge, lave-vaisselle, sèche-linge, congélateur) selon la norme NF C 15-100 art. 771.314.
- Elle nécessite un câble 3G 2,5 mm² et un disjoncteur 20A courbe C dédié dans le tableau électrique.
- Contrairement à la prise 16A standard, la prise 20A de type E+T supporte jusqu’à 4 400 W en continu sans surchauffe.
- Chaque circuit spécialisé doit être indépendant : une prise = un appareil = un disjoncteur.
- Un mauvais calibrage (16A au lieu de 20A, câble 1,5 mm²) est la première cause de déclenchements intempestifs et de risque incendie.
Dans tout logement conforme à la norme NF C 15-100, la liste des circuits spécialisés est fixée avec précision. Parmi eux, les circuits alimentant les gros électroménagers de cuisine et de buanderie sont dimensionnés en 20 ampères, et non en 16A comme les prises standard du salon ou des chambres. Cette différence, apparemment mineure, est en réalité fondamentale pour la sécurité électrique du foyer.
Un lave-linge en cycle de chauffe à 90°C peut appeler jusqu’à 2 200 W. Un four encastré en préchauffe dépasse souvent 3 500 W. Un lave-vaisselle associant résistance de chauffage et pompe atteint facilement 2 000 W. Ces appareils fonctionnent plusieurs heures par jour, parfois en simultané, et ils le font de manière répétée pendant des années. Une prise 16A standard, conçue pour 3 680 W maximum, se retrouverait sollicitée en permanence à sa limite absolue — une situation que la norme interdit précisément pour éviter l’échauffement des contacts, le vieillissement prématuré des câbles et, in fine, le risque d’incendie.
La norme NF C 15-100, dans son article 771.314, impose donc des circuits spécialisés : chaque gros appareil dispose de son propre circuit électrique, depuis le tableau de répartition jusqu’à sa prise ou sa boîte de connexion. Ce circuit est dimensionné pour la puissance nominale de l’appareil, avec une marge de sécurité. Pour les appareils dont la puissance dépasse typiquement 2 000 W, le calibre retenu est systématiquement 20A.
Concrètement, les appareils concernés par une prise 20A dédiée dans un logement neuf ou rénové sont :
- Le four encastré (ou la cuisinière électrique) : 2 000 à 5 000 W selon les modèles.
- Le lave-linge lorsqu’il est branché sur prise murale (certains lave-linge récents, économiques, se contentent de 16A, mais la norme recommande 20A).
- Le sèche-linge : résistance de 1 800 à 3 000 W selon le modèle.
- Le lave-vaisselle : 1 800 à 2 200 W.
- Le congélateur : puissance nominale faible mais courant de démarrage élevé ; la norme impose un circuit 16A dédié minimum, souvent 20A en pratique.
- La chaudière électrique ou pompe à chaleur d’appoint selon puissance.
Dans cet article, nous allons détailler le schéma de câblage d’un circuit spécialisé 20A depuis le tableau jusqu’à la prise, les matériaux requis, les étapes d’installation, ainsi que les erreurs les plus courantes qui conduisent à des pannes ou à des situations dangereuses.
Prise 16A standard vs prise spécialisée 20A : les différences essentielles
Voici un comparatif rapide pour bien comprendre pourquoi les deux types de prises ne sont pas interchangeables :
| Caractéristique | Prise standard 16A | Prise spécialisée 20A |
|---|---|---|
| Courant nominal max. | 16 A (3 680 W) | 20 A (4 600 W) |
| Disjoncteur associé | 16A courbe B ou C | 20A courbe C |
| Section câble requise | 1,5 mm² (courant continu) ou 2,5 mm² | 2,5 mm² obligatoire |
| Type de prise | Type E (2P+T), 16A | Type E+T, 20A (contacts plus larges) |
| Partage avec d’autres prises | Oui (circuit de 8 à 12 prises) | Non — prise unique sur circuit dédié |
| Longueur max. câble | 100 m (chute de tension <3%) | ≤ 100 m (en pratique 8–25 m) |
| Usage typique | Lampes, TV, chargeurs, petit électroménager | Four, lave-linge, lave-vaisselle, sèche-linge |
| Obligation NF C 15-100 | Circuits généraux de prise (art. 771.314.2) | Circuits spécialisés (art. 771.314.3) |
Quand faut-il installer une prise 20A ?
La règle est simple : dès que la puissance nominale d’un appareil dépasse 2 000 W ou que la norme l’exige explicitement, un circuit spécialisé 20A s’impose. Voici la liste des cas par catégorie de puissance :
Appareils imposant un circuit 20A obligatoire (NF C 15-100)
- Four encastré : 1 800 à 5 000 W — circuit 20A + câble 3G 2,5 mm².
- Cuisinière électrique (plaques + four intégré) : jusqu’à 7 200 W en triphasé, mais si monophasé, circuit 32A voire 40A sur câble 6 mm² — au-delà du 20A simple.
- Lave-linge : 1 800 à 2 300 W — circuit 20A recommandé ; circuit 16A accepté si l’appareil est certifié ≤ 16A.
- Sèche-linge : 1 800 à 3 000 W — circuit 20A obligatoire dès 2 000 W.
- Lave-vaisselle : 1 800 à 2 200 W — circuit 20A.
Appareils nécessitant un circuit dédié (16A ou 20A selon puissance)
- Congélateur / réfrigérateur-congélateur : faible puissance nominale (150–200 W) mais circuit dédié 16A obligatoire pour éviter les déclenchements au démarrage.
- Micro-ondes combiné : 1 000 à 1 800 W — circuit 16A dédié ou 20A.
- Chauffe-eau électrique : 1 200 à 3 000 W selon le modèle — circuit dédié 20A.
- Radiateur électrique fixe ≥ 2 000 W — circuit 20A dédié.
- Plaque de cuisson à induction : 4 000 à 7 000 W — nécessite souvent un circuit 32A voire 40A, au-delà du scope de cet article.
Remarque : même si un appareil récent économique ne consomme que 1 600 W, la norme impose un circuit dédié pour chacun de ces appareils. Le circuit peut être 16A si la puissance le permet, mais il ne doit pas être partagé avec d’autres prises.

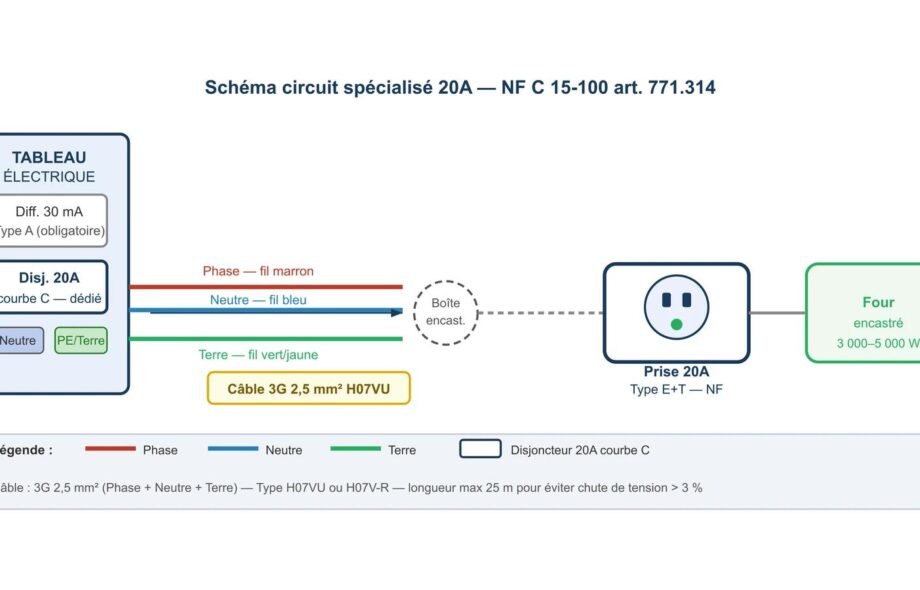

Schéma du circuit spécialisé 20A
Le schéma ci-dessous illustre le câblage d’un circuit spécialisé 20A depuis le tableau de répartition jusqu’à la prise murale. Ce schéma est conforme aux exigences de la norme NF C 15-100.
Ce schéma montre les trois éléments clés du circuit : le disjoncteur 20A courbe C dans le tableau (protège contre les surintensités et les courts-circuits), le câble 3G 2,5 mm² (supporte le courant permanent de 20A sans échauffement) et la prise 20A type E+T avec broche de terre (raccordement sécurisé de l’appareil).
Matériel requis pour l’installation d’un circuit spécialisé 20A
Avant de commencer les travaux, rassemblez l’ensemble des composants. L’utilisation de matériel certifié NF est obligatoire pour tout circuit fixe dans un logement.
1. Disjoncteur 20A courbe C
Le disjoncteur courbe C est spécifiquement adapté aux charges induisant des courants de démarrage élevés (moteurs, résistances). La courbe B (prévue pour éclairage et petites charges) déclencherait intempestivement au démarrage d’un lave-linge ou d’un four. Assurez-vous que le disjoncteur est compatible avec votre tableau (Hager, Legrand, Schneider selon la marque installée). Le calibre 20A unipolaire + neutre (1P+N) est le standard pour ce type de circuit en monophasé 230 V.
2. Câble 3G 2,5 mm²
Le câble 3G 2,5 mm² regroupe trois conducteurs (Phase + Neutre + Terre), chacun d’une section de 2,5 mm². Cette section lui permet de supporter en continu un courant de 25A en pose encastrée ou 20A en conduit, avec une marge thermique confortable. Choisissez du câble H07V-U (rigide, idéal en encastrement) ou H07V-R (souple, pour passage en goulotte). La longueur maximale recommandée est 25 mètres pour maintenir une chute de tension inférieure à 3% (exigence NF C 15-100).
3. Prise 20A type E+T certifiée NF
La prise 20A se distingue de la prise 16A par ses alvéoles de courant légèrement plus larges et ses contacts plus robustes, conçus pour supporter 20A en permanence. Elle doit être de type E+T (avec terre centrale saillante) et porter le marquage CE + NF. Les grandes marques (Legrand Céliane, Schneider Odace, Hager Muse) proposent toutes des versions 20A compatibles avec leurs gammes de plaques décoratives.
4. Boîte d’encastrement simple
Une boîte d’encastrement en matière plastique adaptée au diamètre de la prise (60 ou 67 mm selon la gamme) et à la profondeur de pose (40 mm minimum pour loger les fils). En rénovation, utilisez une boîte à griffes pour faciliter la pose dans les cloisons creuses.
5. Outils et accessoires
- Tournevis isolés 1000 V (norme EN 60900 obligatoire).
- Pince à dénuder et coupe-câble.
- Testeur de prise / vérificateur de tension.
- Serre-câbles et embouts de câblage (viroles) 2,5 mm².
- Scotch d’électricien auto-amalgamant.
Trouver le matériel sur Amazon
Pour gagner du temps dans votre approvisionnement, voici des recherches ciblées pour chaque composant essentiel :
Unipolaire+neutre, compatible tableaux Hager, Legrand, Schneider. Modèles 1P+N recommandés.
H07V-U rigide ou H07V-R souple, vendu au mètre ou en couronne. Section 2,5 mm² obligatoire pour circuit 20A.
Prise murale 20A à encastrer, type E+T, certification NF. Disponible en plusieurs coloris et gammes.
Vérificateur de tension et de mise à la terre indispensable avant tout raccordement. Modèles multifonctions recommandés.
Ces liens sont des liens d’affiliation Amazon. En achetant via ces liens, vous soutenez ce site sans surcoût pour vous.
Étapes d’installation d’un circuit spécialisé 20A
L’installation d’un circuit spécialisé 20A est une opération électrique fixe. Elle est soumise à déclaration de travaux (attestation de conformité Consuel requise pour tout logement neuf ou en cas de rénovation importante). Pour un logement existant, la mise en conformité d’un seul circuit n’est pas systématiquement soumise à Consuel, mais il est fortement recommandé de faire vérifier les travaux par un électricien qualifié ou de les déclarer vous-même.
Ouvrez le disjoncteur général (ou le disjoncteur différentiel 30 mA du circuit concerné). Vérifiez l’absence de tension avec un vérificateur de tension avant de toucher quoi que ce soit dans le tableau. Règle d’or : on ne travaille jamais sur un circuit sous tension.
Passez le câble dans une goulotte, sous plinthes ou en encastrement dans la maçonnerie (saignée). Prévoyez une longueur suffisante de chaque côté (30 cm au tableau, 20–25 cm à la prise) pour les raccordements. En encastrement, utilisez un conduit IRL ou ICT pour protéger le câble.
Dénudez les fils (15 mm) et posez des embouts de câblage (viroles) sur chaque conducteur. Raccordez : fil marron ou rouge = Phase sur la borne d’entrée du disjoncteur 20A courbe C, fil bleu = Neutre sur la barre neutre, fil vert/jaune = Terre sur la barre de terre (PE). Veillez à ce que le disjoncteur soit bien rattaché au différentiel 30 mA de type A (obligatoire pour les circuits avec électroménager motorisé).
Scelllez ou clipsez la boîte d’encastrement. Dénudez les fils (10–12 mm). Raccordez sur la prise : Phase sur la borne L (souvent marquée d’un point ou d’un trait), Neutre sur la borne N, Terre sur la borne PE (symbole ⏚ ou broche centrale). Serrez les vis de raccordement au couple recommandé par le fabricant. Repliez soigneusement les fils dans la boîte et fixez la prise sans coincer les conducteurs.
Avant de raccorder l’appareil, rétablissez l’alimentation et vérifiez la prise avec un testeur : présence de tension (230 V entre Phase et Neutre), absence de tension entre Neutre et Terre (< 2 V toléré), présence de continuité de terre. Branchez ensuite l'appareil, démarrez-le et vérifiez que le disjoncteur 20A ne déclenche pas en fonctionnement normal.
Vidéo : installation d’une prise de courant électrique
La chaîne Les Disjonctés propose une vidéo complète sur l’installation et le raccordement d’une prise de courant électrique. Les principes de câblage expliqués (section de câble, raccordement Phase/Neutre/Terre, vérification) s’appliquent directement à votre circuit spécialisé 20A :
Les 5 erreurs fréquentes sur les circuits spécialisés 20A
C’est l’erreur la plus fréquente lors des bricolages à la va-vite. Un câble 1,5 mm² supporte au maximum 16A en pose encastrée. Le faire traverser par 20A en permanence provoque un échauffement du câble, dégradation de l’isolant et risque d’incendie à terme. Solution : toujours tirez un câble 3G 2,5 mm² pour un circuit 20A, sans exception.
Placer un disjoncteur 16A en amont d’un four qui tire 18A en préchauffe garantit des déclenchements intempestifs. Parfois le problème est inverse : un disjoncteur 25A ou 32A sur câble 2,5 mm² ne protège plus correctement le câble contre les surintensités. La règle est simple : 20A câble = 20A disjoncteur.
Sur les circuits spécialisés pour électroménager, la mise à la terre est obligatoire. Une prise 20A sans terre crée un risque d’électrocution en cas de défaut d’isolation de l’appareil. En pratique, on voit parfois des fils verts/jaunes laissés non raccordés dans une boîte — c’est une faute grave.
Brancher le lave-linge ET le sèche-linge sur la même prise double 20A via un dédoubleur n’est pas conforme. Chaque appareil doit avoir son propre circuit dédié. En cas de fonctionnement simultané, la charge cumulée ferait sauter le disjoncteur et détériorerait les connexions.
Les circuits spécialisés pour électroménager motorisé (lave-linge, lave-vaisselle) doivent impérativement être protégés par un différentiel de type A (et non type AC). Les appareils à moteur génèrent des courants de fuite pulsés en continu, que seul le type A détecte correctement. Utiliser un différentiel type AC sur ces circuits crée un risque de non-déclenchement en cas de défaut d’isolation.
Conseils d’électricien professionnel
- Pré-câblez toujours lors d’une rénovation : si vous ouvrez les murs pour un autre travaux, tirez systématiquement un câble 3G 2,5 mm² vers chaque emplacement d’électroménager, même si vous n’avez pas encore l’appareil. Refaire les saignées plus tard coûte beaucoup plus cher.
- Repérez clairement votre tableau : chaque disjoncteur de circuit spécialisé doit être étiqueté précisément (« Four cuisine », « Lave-linge », « Lave-vaisselle »). En cas de panne ou d’intervention future, le repérage évite des erreurs graves.
- Ne sous-estimez pas la longueur du câble : pour une prise de cuisinière à 15 mètres du tableau, la chute de tension en 2,5 mm² est d’environ 2% à pleine charge — c’est encore dans la norme. À 25 mètres, vous frisez la limite. Au-delà, passez en 4 mm² pour le câble.
- Vérifiez la compatibilité avec votre différentiel : si votre tableau est ancien et n’a qu’un différentiel type AC général, envisagez un remplacement par type A ou ajoutez un différentiel type A dédié aux circuits spécialisés cuisine/buanderie.
- Testez avec un appareil réel après installation : faites chauffer le four à pleine puissance pendant 30 minutes et touchez le câble à proximité du tableau — il doit être à peine tiède. S’il est chaud, c’est un signe de sous-dimensionnement ou de mauvais raccordement.
Glossaire électrique : 10 termes à connaître
- Ampère (A)
- Unité de mesure de l’intensité du courant électrique. Un circuit 20A supporte un courant de 20 ampères en continu.
- Courbe C (disjoncteur)
- Caractéristique de déclenchement d’un disjoncteur. La courbe C tolère des pointes de courant 5 à 10 fois le calibre nominal (courant de démarrage) avant de déclencher, adaptée aux charges à moteur.
- 3G 2,5 mm²
- Désignation d’un câble comportant 3 conducteurs (3G) d’une section de 2,5 mm² chacun (Phase, Neutre, Terre).
- Circuit spécialisé
- Circuit électrique dédié à un seul appareil, depuis le tableau jusqu’à la prise ou la boîte de connexion. Imposé par la norme NF C 15-100 pour les gros électroménagers.
- Différentiel type A
- Interrupteur différentiel capable de détecter les courants de fuite sinusoïdaux ET les courants pulsatoires continus (générés par les moteurs et électroniques de puissance). Obligatoire sur circuits spécialisés cuisine/buanderie depuis la mise à jour NF C 15-100.
- Chute de tension
- Baisse de tension due à la résistance du câble. La norme NF C 15-100 limite la chute de tension à 3% pour les circuits d’éclairage et à 5% pour les prises (courant fort). En pratique, on vise moins de 3% pour les circuits spécialisés.
- Type E+T
- Format standard de prise murale français. Le « T » désigne la tige (broche) de mise à la terre saillante qui assure le contact de terre avant les contacts de courant lors de l’insertion de la fiche.
- H07V-U / H07V-R
- Désignations européennes de câbles unipolaires isolés PVC. H07V-U est rigide (âme solide), H07V-R est souple (âme câblée). La lettre G dans « 3G 2,5 mm² » indique que le câble inclut un conducteur de protection (terre) vert/jaune.
- Consuel
- Comité National pour la Sécurité des Usagers de l’Électricité. Organisme qui délivre l’attestation de conformité électrique requise pour la mise en service d’un branchement neuf ou après travaux importants.
- NF C 15-100
- Norme française de référence pour les installations électriques basse tension dans les bâtiments d’habitation. Elle définit les règles de dimensionnement, de protection et d’installation de tous les circuits électriques domestiques.
FAQ — Prise 20A et circuits spécialisés
Quelle est la différence entre une prise 16A et une prise 20A ?
La prise 16A (type standard, 3 680 W max) est prévue pour les usages courants (lampes, chargeurs, petits appareils). La prise 20A (4 600 W max) a des contacts plus robustes et doit être alimentée par un circuit dédié câble 2,5 mm² + disjoncteur 20A. Physiquement, une fiche 16A rentre dans une prise 20A (compatibilité descendante), mais l’inverse n’est pas toujours vrai selon les modèles.
Peut-on brancher un lave-linge sur une prise 20A standard ?
Oui, à condition que la prise 20A soit sur un circuit dédié (câble 3G 2,5 mm², disjoncteur 20A courbe C, différentiel type A 30 mA). Brancher le lave-linge sur un circuit partagé ou sur une prise 16A non dédiée n’est pas conforme à la norme et provoque des déclenchements intempestifs ou des risques d’échauffement.
Combien de circuits spécialisés 20A faut-il prévoir dans une cuisine ?
La norme NF C 15-100 impose un minimum de 6 circuits spécialisés en cuisine pour un logement de type T3 ou plus : cuisinière/four (20A ou 32A selon puissance), lave-vaisselle (20A), réfrigérateur (16A dédié), hotte aspirante (16A), et 2 à 3 prises de cuisson/petits appareils en circuit 16A. Le four et la cuisinière peuvent nécessiter un circuit 32A voire 40A si la puissance dépasse 5 000 W.
Peut-on utiliser un câble 1,5 mm² pour une prise 20A si le four consomme moins de 2 000 W ?
Non. La section du câble est choisie en fonction du calibre du disjoncteur amont, pas de la consommation habituelle de l’appareil. Un disjoncteur 20A sur câble 1,5 mm² est une faute grave : le câble peut encaisser 20A quelques minutes (lors d’un démarrage fort) sans déclencher le disjoncteur, et surchauffer. Le câble 3G 2,5 mm² est obligatoire pour tout circuit 20A.
Un four encastré doit-il être obligatoirement raccordé à une prise ou peut-on faire un raccordement direct ?
Les deux méthodes sont conformes à la norme. Le raccordement via prise 20A facilite le remplacement de l’appareil sans intervention électrique. Le raccordement direct (boîte de connexion fixe) est utilisé pour les fours de forte puissance (> 3 500 W) ou les cuisinières triphasées. Dans ce cas, la boîte de connexion doit être accessible sans démonter l’appareil.
Mon disjoncteur 20A saute régulièrement quand j’allume le four : que faire ?
Plusieurs causes possibles : (1) disjoncteur courbe B au lieu de courbe C (le courant de démarrage déclenche), (2) connexions desserrées au tableau ou à la prise qui créent une résistance locale et une surtension, (3) four défectueux avec courant de fuite important, (4) câble trop long ou sous-dimensionné. Commencez par vérifier la courbe du disjoncteur et l’état des connexions avant de changer l’appareil.
Est-il obligatoire de déclarer l’installation d’un circuit spécialisé 20A au Consuel ?
Pour une rénovation partielle dans un logement existant (remplacement ou ajout d’un seul circuit), la déclaration Consuel n’est pas obligatoire. Elle l’est pour un logement neuf, lors d’une rénovation complète de l’installation, ou en cas de changement de puissance souscrite auprès du fournisseur d’énergie. Dans tous les cas, l’installation doit respecter la norme NF C 15-100 et votre assurance habitation peut demander un justificatif de conformité en cas de sinistre.
Peut-on remplacer soi-même une prise 16A par une prise 20A ?
Remplacer la prise elle-même est techniquement simple pour un bricoleur averti, mais cela ne suffit pas. Pour que le circuit soit réellement en 20A, il faut aussi vérifier que le câble est bien en 2,5 mm² (et non 1,5 mm²) et que le disjoncteur amont est bien un 20A courbe C. Si l’un de ces éléments n’est pas en place, remplacer uniquement la prise n’a aucun intérêt — et peut créer un sentiment trompeur de sécurité.
Résumez cet article :
Téléchargez notre guide gratuit pour gagner du temps et de l'argent sur vos travaux électriques !
« * » indique les champs nécessaires
bonjour je rentre dans un nouveau logement mais dans la cuisine il n’y a ni prise pour la machine à laver et ni prise pour le lave vaisselle.
puis-je tirer des câbles depuis la prise du four afin de m’alimenter dessus ou sinon depuis la prise 32A.
ou dois-je obligatoirement rajouter des disjoncteurs sur le tableau électrique ?
quel serais le plus simple dans ce cas et aussi sécurité ?
merci de vos réponse
cdlt
Bonjour
La bonne solution c’est de tirer 2 circuits dédiés depuis le tableau électrique.
Après en fonction de la configuration des lieux, ce n’est pas toujours simple.
Un petit tableau divisionnaire à la place de la prise 32A pourrait être une solution.
Si vous êtes locataire, je vous rappelle que vous n’avez pas le droit d’intervenir sur l’installation électrique. A voir donc avec votre propriétaire.
Bonjour à vous tous,
Je suis en train d’installer un circuit spécialisé pour un seche linge à condensation dont la puissance max 800w
Inscrit sur la plaque signalétique, puis je mettre du fil 1,5² et disjoncteur 16 A type AC, ou suis je contraint par la norme avec du fil 2,5² et disjoncteur 20 A type AC
Merci pour tout Robert
Bonjour
Vous êtes contraint par la norme du mettre :
– des fils en 2,5²
– un disjoncteur 20A maxi : donc 20A, 16A, 10A, 6A, 4A
– un interrupteur différentiel 25A ou 40A ou 63A 30mA type AC ou type A
ou
– des fils en 2,5²
– un disjoncteur différentiel 20A maxi 30mA type AC ou type A : donc 20A, 16A, 10A, 6A, 4A
Bonjour,
Merci pour votre blog très bien écrit.
Je ne trouve nul part sur le net la réponse à mon interrogation.
Je change de cuisine et d’électroménager et je ne parviens pas à savoir si je dois modifier mon installation électrique. Mon installation actuelle dispose de 6 prises de courant sur une ligne avec un disjoncteur manuel 16A. Actuellement seul le micro-onde, le frigo, la cafetière et le grille pain sont branchés dessus.
Avec la nouvelle cuisine je souhaiterai idéalement ne rien modifier et brancher mon futur four sur une des 6 prises. Est-ce possible ou est-ce que mon installation risque de sauter ou pire d’engendrer des risques plus importants?
Question subsidiaire, est-ce qu’il faut que je change le DM 16A par un 20A ou cela représente également un risque?
Merci d’avance pour vos conseils de pro.
Marc
Bonjour
Pour l’actuel aucun soucis, les appareils que vous citez se raccordent sur un circuit prises classique.
En revanche pour le four la norme impose de lui dédier un circuit spécialisé
C’est plus un problème de praticité d’usage que de sécurité : un four a une puissance élevée et à puissance maxi, vous pourriez difficilement utiliser un autre appareil simultanément.
Mais si vous tirez trop, le disjoncteur fera son boulot de sécurité et sautera. En espérant que les connexions soient de qualité, car en fait le risque est là.
Si vous mettez un 20A à la place d’un 16A, vous diminuez la marge de sécurité, mais 20A reste dans les clous de ce qui est autorisé.
Bonjour
Celui de tête suffit, mais il ne faut pas qu’il soit surcharge.
Hors il y a beaucoup de circuit derrière votre interrupteur différentiel.
Si votre abonnement est un 3kVA ou 6kA, pas de soucis, il vous limite à 15A ou 30A.
Mais si c’est un 9kVA ou un 12kVA vous pouvez atteindre 45A ou 60A et vous risquez de cramez un interrupteur différentiel 40A.
Dans ce cas, le remplacer par un 63A type A.
Bonjour,
Faut-il avoir un interrupteur différentiel dédié a chaque prise spécifique ?
Où celui de tête suffit ? (40a, type A)
J’ai bien un circuit spécifique ou chacun est protégé par un disjoncteur propre a leur circuit : la machine à laver (20a),four(20a), plaque de cuisson (32a), chauffe-eau (2a HC,20a)
Il reste 2x16a(prise)2x10a(éclairage)
Mon tableau n’a qu’une rangé de 13 module.
Je n’ai plus de place pour poser un éventuel 2eme interrupteur différentiel.
Mise en sécurité logement de 1978 mise a la terre de toutes les prises/éclairages et création de ligne spécifique.
Merci. 🙂
Bonjour, c’est une vieux post mais après tout…
question naïve concernant les circuits spécialisés: peut-on grouper 2 éléments sur un circuit « spécialisé »?
Je me doute bien que par définition « spécialisé » signifie que le circuit est dédié à une seule fonction. Cependant, je trouve ça très con de devoir tirer 2 lignes assez longues pour un lave-linge et un sèche-linge qui sont côte à côte. Finalement, l’intérêt/la finalité de la ligne spécialisé, est-ce de pouvoir isoler une élément au cas où il poserait problème ou est-ce vraiment une question de sécurité particulière qui m’échappe? Dans mon cas, si le lave-linge et/ou le sèche linge tombe en rade et empêche son voisin de fonctionner, ça ne me pose pas vraiment de problème.
De façon analogue, j’ai une prise spécialisée pour la chaudière et je souhaiterais ajouter un circulateur de bouclage eau chaude sanitaire. Je trouverais ça logique qu’ils partagent la même ligne et que si l’un fait disjoncter, cela arrête en même temps l’autre car ils devraient fonctionner de paire!
Pourriez-vous clarifier un peu le « sens profond » derrière l’idée des lignes spécialisées? Merci d’avance! 🙂
Bonjour
Vous avez fait la réponse : spécialisé veut dire pour une fonction unique
En général il y a 2 raisons possible à cela :
– la recherche d’indépendance : c’est par exemple le cas pour un circuit chaudière qu’il n’est pas pertinent de mélanger avec d’autres appareils qui en cas de défaut empêcheraient le fonctionnement du chauffage.
– le besoin d’éviter la surcharge, en général lorsqu’on branche des appareils de forte puissances, qui si on autoriserait l’usage en simultané pourrait faire sauter le disjoncteur ou le fusible, ou amener un risque de surchauffe des connexions si elles ne sont pas nickel.
Dans le cas qui vous intéresse on est plutôt dans le second cas de figure, avec une puissance cumulée du lave-linge et du sèche qui dépasse les capacité d’un disjoncteur 16A et est limite pour un 20A.
Vraiment super ce site. Peut-être ai-je sauté la réponse mais voici ma situation.
Je suis en train d’aménager une cuisine d’été. Pour une cuisinière avec 4 feux gaz et un four électrique, j’ai câblé une prise en 6 carré sur un disjoncteur de 20 A et en amont un disjoncteur différentiel de type AC 40 A.
Est ce que ça va le faire ?
Sincères félicitations pour ce blog.
Quel type d’interrupteur différentiel pour un sèche-linge, A ou AC ?
Un lave-linge utilise des composantes de courant continu ce qui impose un interrupteur différentiel de type A. En est-il de même pour un sèche-linge ?
Merci.
Bonsoir
Normativement un type AC suffit pour un sèche-linge.
Mais rien n’empêche de mettre un type A
Personnellement, sauf cas particulier, je ne mets que des type A.
Bonjour et merci pour votre site/blog tellement bien fait!
J’ai le triphase dans mes dependances et je voudrais installer une plaque à 2 phases (prise spciale) et mettre le four sur la 3ème phase.
Je voudrais savoir quel type de protection pour la plaque et le four et aussi pour la machine à laver (line dédié) et lave vaiselle?
Cordialement,
Mike
Bonjour
Plaque et four devraient être sur 2 circuits séparés
La bonne solution c’est :
– plaque : disjoncteur tetra 20A raccordé en 5G2,5² dont une phase ne sera pas utilisé et en aval d’un interrupteur différentiel 30mA tetra type A
– four : disjoncteur unipolaire+neutre 16A ou 20A en 3G2,5² sur la phase que voulez et en aval d’un interrupteur différentiel 30mA mono ou tetra type A ou type AC
– lave-vaisselle : disjoncteur unipolaire+neutre 16A ou 20A en 3G2,5² sur la phase que voulez et en aval d’un interrupteur différentiel 30mA mono ou tetra type A ou type AC
– lave-linge : disjoncteur unipolaire+neutre 16A ou 20A en 3G2,5² sur la phase que voulez et en aval d’un interrupteur différentiel 30mA mono ou tetra type A
A vous de répartir de manière pertinente sur les différentes phases en fonction des puissances des appareils et des autres circuits présents dans la dépendance et de manière plus générale dans la l’habitation.
Merci, trés claire et succinct comme toujours
Bonjour,
Merci pour votre site il est très instructif. J’effectue la rénovation de ma maison par tranche et j’aimerais passer l’ensembles des circuits et les mettre en attente. Pour un même circuit spécialisé, est il possible de le faire arrivé dans une boite de dérivation dans les combles pour le mettre en attente et ensuite le repiquer pour arriver à sa prise confort définitive ou les fils doivent ils être d’un seul tenant?
Bonsoir
Si c’est un circuit de forte puissance, ce n’est jamais idéal de faire des connexions intermédiaires, mais ce n’est pas interdit.
Pour des circuits de faible puissance, aucun problème.
Bonjour Guillaume,
Je suis entrain de refaire l’installation des prises de la laverie d’une maison dans laquelle je viens d’emménager.
Les anciens propriétaires alimentés le sèche linge par une sortie de câble protection 32A, section de fil 6mm2
Est-ce que je peux alimenter sèche linge lave linge et lave vaisselle en supprimant cette sortie de câble et en remettant 3 prises? Faut il repasser en disjoncteur 20A?
D’avance merci
Cordialement
J’ai bien lu ton article et la réponse à ma question est bien évidemment non. Par contre est-ce que je peux utiliser le disjoncteur de 32A et mon câble de 6mm2 pour alimenter un tableau divisionnaire qui comportera 3 disjoncteurs de 20A et et différentiel type À 30 mA?
Merci
Cordialement
Bonjour. Je vois dans les schémas que le neutre (fil bleu) se trouve à DROITE et que la phase (fil rouge) se trouve à GAUCHE. Normalement c’est l’inverse. Est-ce une erreur ou y a-t-il une quelconque raison ? Merci de votre réponse.
ce site est vraiment interessant j’ai tout lu et j’apprécie bien les questions des uns et les explications
des autres continuez merci
Bonjour, je voudrais savoir ce qui justifie techniquement qu’il faut un type A pour un lave-linge et pas pour un lave-vaisselle. merci cordialement.
PS: ce site est vraiment très bien !
Bonsoir
Par ce que le dispositif d’essorage variable d’un lave-linge utilise des composantes de courant continu, ce qui n’est pas le cas d’un lave vaisselle.
bonjour
puis brancher le four et le lave vaisselle sur la même prise de 16A
Bonjour
Normativement, ce n’est pas autorisé
En pratique vu qu’il s’agit de 2 appareils de forte puissances, je vous le déconseille, surtout si vous le faites avec une multiprise qui risque de s’échauffer
A défaut de pouvoir tirer à neuf un nouveau circuit, remplacez la prise simple par une prise double au mur.
Bonjour,
Félicitations pour votre site, il devrait être déclaré d’utilité publique !
Après avoir appris beaucoup de choses grâce à vos explications, il me reste néanmoins une question sans réponse.
Lorsqu’un appareil branché sur une prise 16A réclame 4000W, c’est-à-dire une intensité de 18A (=4000/220), que va-t-il se passer si la prise est connectée à un disjoncteur 20A ?
Le disjoncteur ne devrait pas se déclencher puisqu’il supporte jusqu’à 20A, et la prise ne devrait pas apprécier plus de 16A, non ?
Merci pour vos lumières.
Bonsoir
Un appareil qui nécessite 4000W n’est jamais commercialisé avec une fiche 16A.
SUPER
Bonsoir
Encore une fois, merci pour toutes les info que vous diffusées
En fait cette dernière citation, enlève toutes les questions bêtes, que l’on se pose sur les interrupteurs différentiels 30mA,pour les circuits spécialisés, lorsque l’on y connait rien comme moi
« Carminas 16 décembre 2017 at 20 h 28 min
Bonsoir
Les circuits : plaques, lave-linge et recharge de véhicule électrique doivent obligatoirement être protégé par un type A.
Les autres circuits peuvent être protégés par un type A ou un type AC.
Pour rappel, un type A c’est un type AC qui possède en plus une protection contre les fuites de courant continu. »
Joyeux noel
Bonjour merci pour vos réponses .
Bonjour je fais des travaux d’électricité chez ma grand mère pour remplacer les fusibles par des disjoncteurs. Pour les interrupteurs différentiels je sais que pour le lave linge il doit être obligatoirement de type A, mais pour le lave vaisselle , le four, frigo et congélateur faut il obligatoirement un ID de type AC ou un type A peut faire l’affaire car les deux que je possède sont de type A et cela m’éviterait d’en acheter un autre?
Bonsoir
Les circuits : plaques, lave-linge et recharge de véhicule électrique doivent obligatoirement être protégé par un type A.
Les autres circuits peuvent être protégés par un type A ou un type AC.
Pour rappel, un type A c’est un type AC qui possède en plus une protection contre les fuites de courant continu.
Bonjour,
Je suis locataire et je viens de vérifier le tableau électrique :
– il n’y a qu’un interrupteur différentiel de type AC (40A – 30mA)
– le reste est en fusibles (25A four – 16A prises – 10A lumières)
Problèmes :
– si j’ai bien compris il devrait y avoir 2 ID : 1 de type A pour lave linge et sèche linge et 1 de type A ou AC pour four et plaque de cuisson?
– les prises de la salle de bain sont branchées sur le fusible 10A et le lave linge et sèche linge sont sur ces prises.
Dois je obliger le propriétaire de mettre aux normes? merci
Bonsoir
Ne pas confondre la norme pour un logement neuf, et le fait qu’une installation électrique soit sécurisé
Votre installation si elle ne respecte pas la dernière norme en vigueur semble néanmoins sécurisé (au vu des éléments transmis)
Si vous avez signé un bail récemment un diagnostic sécurité électrique a du vous etre remis.
Mais ce diag n’est qu’informatif et le propriétaire n’a pas d’obligation de vous remettre aux norme.
Reste qu’en cas d’accident ou de sinistre sa responsabilité peut être engagé si l’installation n’était pas sécurisée (et je distingue bien de « aux normes »)
Bonjour,
Vous pouvez mettre deux types A si vous les possédez déjà.
Cordialement
Bonjour
En premier lieu je tiens a vous remercier pour toutes les informations et conseils que vous diffusé
J’ai passé dans une gaine de 20mm, trois circuits spécialisés 2.5²(réfrigérateur/congélateur,lave linge,sèche linge)
Cette gaine part du tableau électrique et va jusqu’à une boite de dérivation,ou là, les circuit sont séparés vers leur destination finale
Ais-je le droit de réunir les fils de terre de ces circuit spécialisés, dans la boite de dérivation par WAGO et ramener qu’un seul fil de terre de 2.5² vers le tableau électrique
Cordialement
Bonjour,
C’est tout à fait autorisé.
Cordialement
Bonjour,
Plusieurs questions pour confirmer que j’ai bien compris mes différentes lectures :
1/ L’interrupteur différentiel (A pour la MàL / AC pour le four ou LV) il doit être utilisé uniquement par le disjoncteur 20A du circuit spécialisé ? ou il peut y avoir d’autres disjoncteurs reliés à cet inter différentiel ? Autrement dit quand on parle de circuit dédié, ce qu’on appelle circuit c’est ce qui démarre du disjoncteur divisionnaire 20A jusqu’à la prise/sortie cable ?
2/ Ensuite, vous parlez de disjoncteurs divisionnaire, si j’ai bien compris c’est ce que vous appelez les disjoncteurs magnéto thermique dans un autre article ? Si oui, on peut donc les remplacer par des disjoncteurs différentiels qui joueront en plus le rôle de l’inter diff ? Et si oui, est-ce que ce n’est pas plus rentable dès que l’on a 1 inter diff qui protège 1 unique disjoncteur divisionnaire/magnéto thermique (ce cas n’existe pas selon la réponse à la question 1/ ) ?
3/ L’inter diff est relié aux disjoncteurs par le peigne uniquement ? Si oui, je peux donc mettre 1 inter diff suivi de X disjoncteur puis couper le peigne et remettre 1 autre inter diff et encore Y disjoncteurs sur la même rangée sans soucis ? Le rail de la rangée sur lequel tout est fixé sert à quoi ? à relier à la terre ?
Bonjour
1/ La notion de circuit commence au disjoncteur.
On peut bien entendu mettre plusieurs circuits (spécialisés ou non) derrière un interrupteur différentiel. A noter qu’il existe désormais des règles dans le norme pour préciser ce qu’il est possible de mettre en aval ou non
2/ Un disjoncteur différentiel, équivaut à un interrupteur différentiel suivi d’un disjoncteur.
C’est plutôt utilisé dans l’industrie où l’on a besoin de rendre les circuits totalement indépendants
En pratique, dans les locaux d’habitation, on n’utilise que des interrupteurs différentiels avec en aval de chacun une série de disjoncteurs classiques qui assurent eux la protection contre les surintensités.
On n’utilise pas les disjoncteurs différentiels (très chers), sauf cas particuliers, par exemple circuit congélateur que l’on souhaite utiliser sous un différentiel dédié. Et encore dans ce cas, il est nettement moins onéreux de mettre un interrupteur différentiel suivi d’un seul disjoncteur classique.
3/ Il existe 2 modes principaux de connexion : par peignes ou par câble
La connexion par peignes est nettement plus pratique et plus fiable
Si on a la place, on peut bien entendu mettre 2 ensembles interrupteur différentiel + disjoncteurs sur la même rangée. On fait souvent cela sur des grands tableaux 18 ou 24 modules.
Le rail ne sert que de support.
Bonjour
Pour du 2,5mm2 c’est 20A maxi
Vos 2 propositions sont bonnes
A vérifier qu’elles sont compatibles avec la puissance de la clim
salut j’ai une simple question qui est la suivante : quelle est le calibre du disjoncteur pour une climatisation ?, ainsi puisque c’est une prise spécialisé je peut installer un disjoncteur 20A de 2,5mm2 ou bien un 16A de 2,5mm2 ?
merci de bien vouloir me rependre .
Bonjour , je rénove la cuisine de ma maison qui date des années 1970 , je dois prendre l’électricité sur une prise murale existant déja , qui n’alimente rien . Je dois brancher un lave-linge ainsi qu’un four . Que me préconisez vous ?
Bonjour
Sur une installation des années 70, les circuits spécialisé électroménager sont peu présent.
Je vous conseille de tirer des circuits à neuf depuis votre tableau pour plaques, lave-vaisselle, lave-linge, four…
Ne pas oublier de mettre un interrupteur différentiel 30mA type A en amont des circuits plaques et lave-linge (pour les autres type A ou type AC)
Dans une cuisine de restaurant triphasé est-ce que le circuit spécifique table de cuisson 32 A peut-être remplacé par un 20 A de section de 2,5 mm carré?
Bonsoir
Pour un circuit spécialisé de type four, il est toujours préférable de faire une liaison d’un seul tenant.
Ceci dit la norme n’interdit pas de faire des connexions intermédiaires, mais avec de fortes puissances, elles sont toujours source de potentiels échauffements.
Mais si vous tirez ce circuit à neuf, autant en profiter pour le faire dans les règles de l’art
Bonjour,
Je m’interroge sur un point précis : je suis en train de tirer une ligne depuis le tableau électrique dans le cadre de la rénovation de ma cuisine. C’est une ligne spécialisée pour le four avec une protection de 20A.
Je réutilise les gaines existantes, ce qui fait que cest un peu sportif 😉
La question est la suivante : puis-je utiliser des connecteurs type Wago dans les boîtes de connexion pour la rénovation pour relier différents segments de mon circuit. En effet, je ne vois aucun schéma électrique avec prise spécialisée comportant de tels connecteurs.
Merci beaucoup pour votre site, il est super !
PY
Bonjour,
Une question simple, la prise 16A ne craint rien avec un circuit qui peut « théoriquement » laisser passer 20A?
Rien au niveau des normes?
Cdt,
Bonjour,
Pour une prise 20A au sens strict du terme, il faut effectivement installer une prise compatible.
Dans la pratique, on peut installer une sortie de câble.
Cordialement
Guillaume
Bonjour,
Ca veut dire quoi « au sens strict du terme »?
Pour un lave-vaisselle la norme dit qu’il faut une protection 20A (max?). Donc faut-il une prise confort 16A ou une sortie de câble / prise 20A dans cette configuration?
Autrement dit: si je mets un disjoncteur 20A, il faut une prise 16A ou 20A?
Votre schéma laisse penser que la solution 1 est OK.
Merci
Bonjour
Un appareil muni d’une fiche 16A par son fabricant, est par définition prévu pour ne pas tirer plus de 16A.
Donc peu importe si le disjoncteur au départ du circuit est un 16A ou un 20A.
Le disjoncteur est là pour protéger les fils du circuits, pas l’appareil qui est au bout.
Même si personnellement je mets des disjoncteurs 16A par précaution (sans doute inutile) sur les circuits prises spécialisés ou non.
Votre site m’a fortement intéressée même si je ne sais pas grand chose en électricité. Je compare vos indications de coût avec le devis qui vient de m’être proposé pour deux lignes dédiées et 2 disjoncteurs : 780 € HT. Je précise que c’est pour un deux pièces soit environ deux fois 8m linéaires. En plus la tva est notée à 19.6 alors que l’immeuble date de 1967!! c’est le sud…. inutile de préciser que je chercher quelqu’un de plus sérieux.
Bonjour,
Le tarif est en effet élevé, il vous faut consulter plusieurs électricien afin de faire votre choix.
Bonne continuation et bonne lecture!
