Les travaux électriques demandent une attention à tous les niveaux. On parle souvent de faire très attention lors des branchements électriques ou des interventions au niveau du tableau électrique. Mais on en oublie souvent la base.

C’est le cas d’une intervention basique, comme le perçage.

Et cette réflexion, je ne l’ai pas sortie du chapeau! C’est suite à un échange avec un collègue plombier qui m’a envoyé une série de photo et une vidéo assez caractéristique.

Un perçage en électricité qui a des répercutions:

Le cas que je vous propose de découvrir est assez « spectaculaire » puisque l’artisan a percé directement dans l’alimentation électrique générale, avant compteur.

A ce niveau, pas de protection!

C’est le feu d’artifice assuré, comme le montre cette vidéo que j’ai partagé il y a quelques temps sur la page Facebook du blog:

https://www.facebook.com/blogelec/videos/900265860349806/

Si la situation peut faire sourir, les conséquence sont moins marrantes:

  • L’artisan a dû partir à l’hôpital pour brulures notamment et examen complet suite a une électrisation.
  • Le chantier s’est retrouvé sans électricité avec des dégâts structurels au niveau de l’arrivée électrique.

Voici quelques photos supplémentaires des dégâts, notamment au niveau de la mèche de perçage utilisée.

Un accident qui aurait du être évité compte tenu que l’artisan qui a provoqué ce problème était l’électricien du chantier.

accident suite à un Perçage en électricité

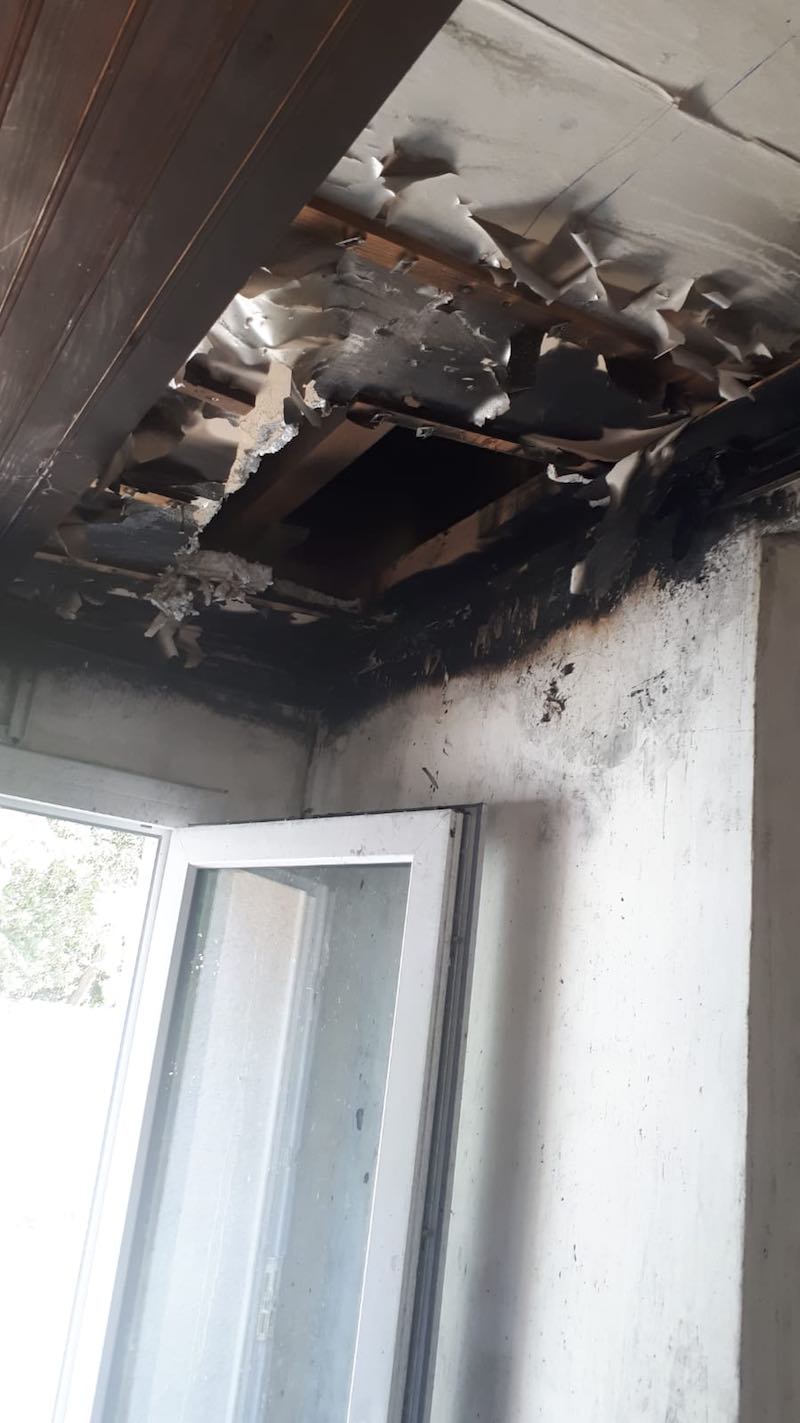

dégâts causés suite à un perçage en électricité

percement en électricité danger

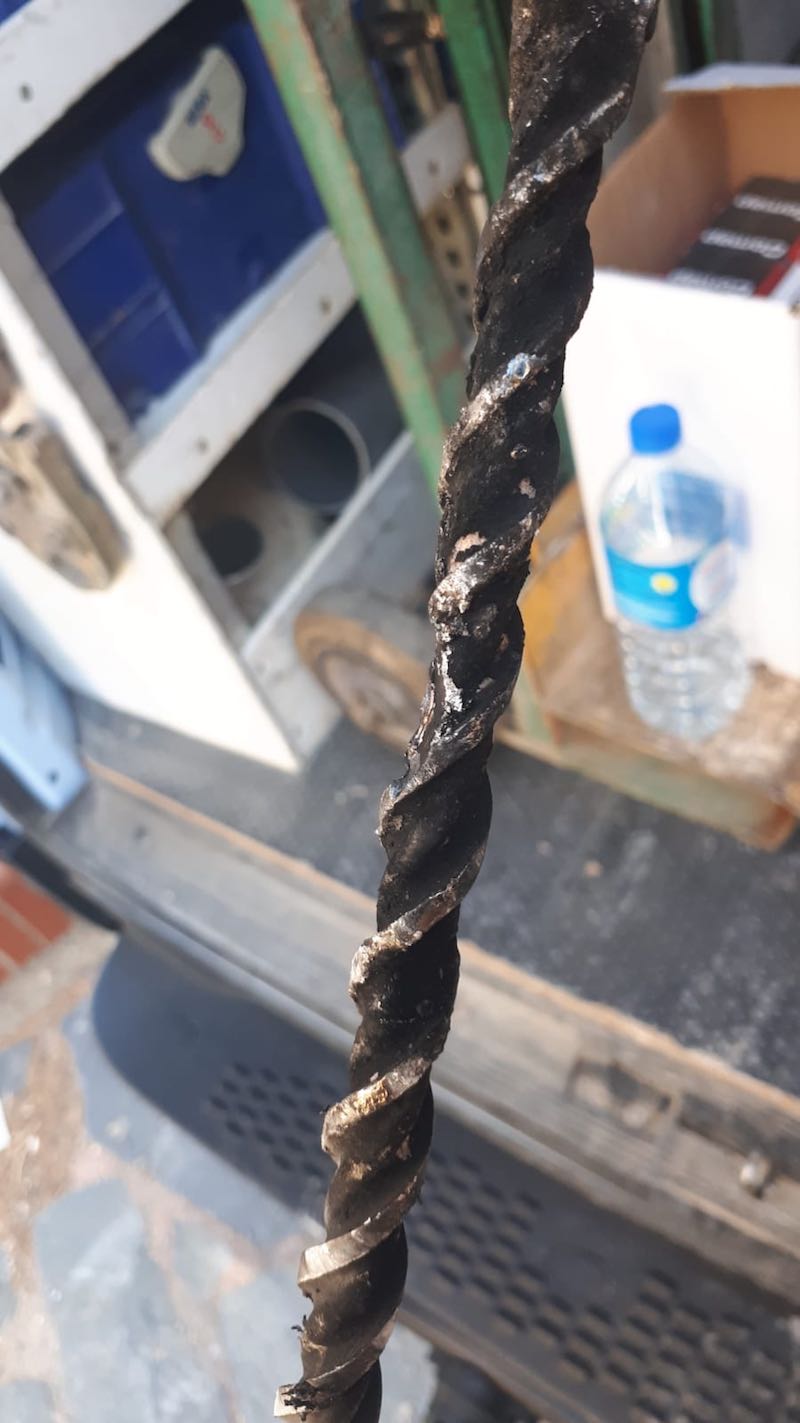

Etat de la mèche après perçage dans l’alimentation électrique

Ce qu’il faut faire quand on perce a proximité d’électricité:

Le cas que je viens de vous montrer est plutôt extrême, mais c’est une bonne démonstration de ce qu’il ne faut pas faire.

Parfois les conséquences sont moins importantes, mais nécessitent un quand même un dépannage électrique suite à la une dégradation engendrée.

Et comme le proverbe le dit, mieux vaut prévenir que guérir!

Alors voici quelques conseils basiques valables pour tous les corps de métier.

Analyser avant de percer:

C’est tout bête et valable même si il n y a pas présence d’électricité.

Avant de percer, il faut toujours analyser la situation.

  1. Le type de matériaux.
  2. L’épaisseur.
  3. Ce qui se trouve à proximité.
  4. Ce qui se trouve derrière ou à l’intérieur du matériau: La plomberie, l’électricité ….

Le dernier point est le plus important car il concerne les perçages en présence de réseaux électriques.

Il faut pouvoir savoir si il y a des fils et comment les fils électriques passent dans le matériau.

Il y a alors deux solutions:

  • Posséder la vision de Superman.
  • Prendre quelques précautions.
Vérifier les fils électriques dans un mur

La façon la plus simple pour détecter un cable ou des fils électriques dans une cloison

N’ayant personnellement pas la vision de superman, voici comment il faut procéder:

Analyser l’entourage et les réseaux électriques à proximité:

Pour détecter visuellement la présence de réseaux électriques dans un matériau, il faut regarder à l endroit exacte du perçage et aux alentours immédiats.

Cette vérification doit se faire à la vertical et à l’horizontal, car les réseaux électriques (installés dans la gaine ICTA avec les fils) sont tirés souvent de ces deux façons.

  • Les réseaux arrivent du sol ou du plafond. La circulation se fait en montant ou en retombant de façon verticale. Ainsi, si on perce au dessus d’un interrupteur, on risque de tomber sur une gaine électrique.
  • Les réseaux sont parfois horizontaux. Quand on réalise le pontage de prises électriques, les gaines sont tirées horizontalement. En perçant sur le même axe qu’une prise électrique on peut tomber aussi sur une gaine.

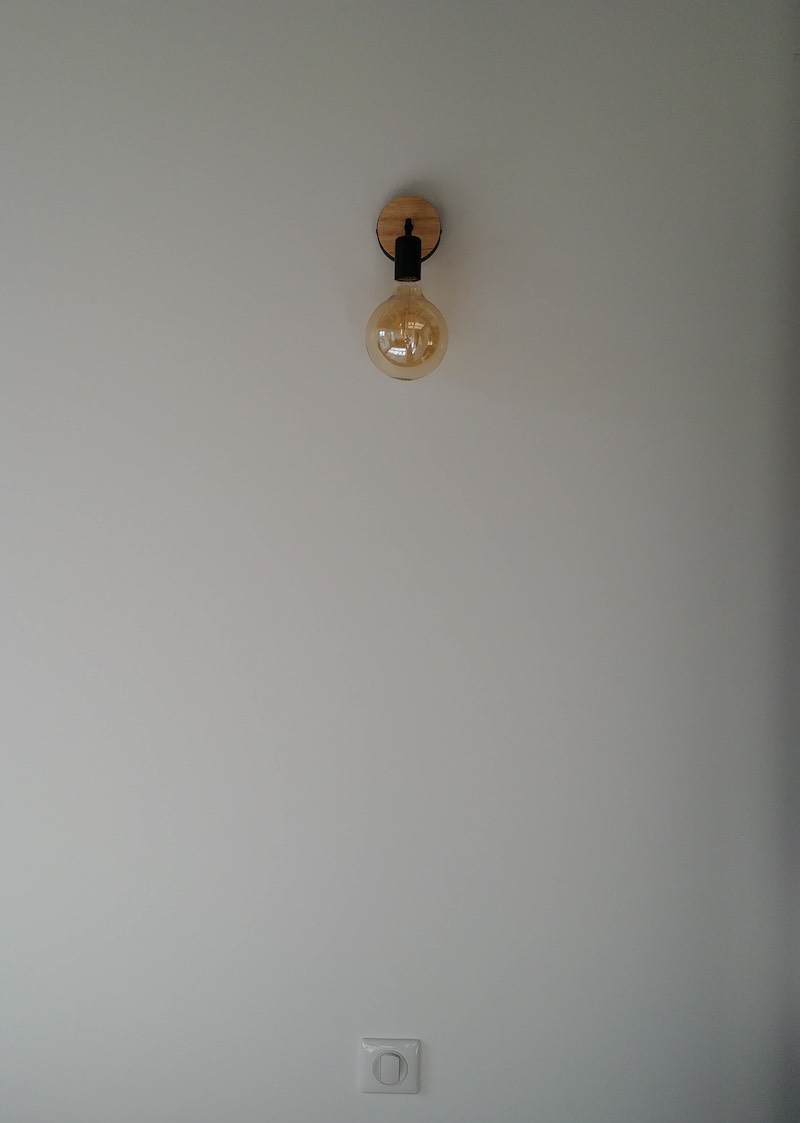

perçage mur avec gaine électrique

Dans cet exemple, les réseaux électriques arrivent par dessus et par dessous

Ouvrir les boites d’encastrement:

En cas de doute, une solution consiste à ouvrir l’appareillage électrique pour vérifier l’orientation des réseaux qui arrivent au niveau de la boite d’encastrement.

Attention cette manipulation doit se faire en coupant le courant électrique pour travailler en sécurité.

Pour les matériaux avec vide de construction on peut même retirer la boite et voir plus précisément comment circulent ces réseaux.

Vérifier avec le détecteur de matériau:

Dernière solution pour vérifier la présence électricité avant de percer: utiliser un détecteur de matériau.

Les détecteurs premiers prix ne sont pas véritablement fiables mais les nouvelles versions professionnelles sont plus performantes (c’est le cas de ce modèle que j’utilise sur mes chantiers).

Sécuriser l’installation électrique si le mal est fait:

Personne n’est parfait!

Il m’est déjà arrivé de percer dans un fil d’alarme passé derrière une cloison, malgré les vérifications d’usage.

Même si ce fil n’était pas protégé physiquement (pas de gaine icta) et qu’il n’avait rien a faire là, j’ai quand même du réparer mon erreur.

C’était du courant faible, donc pas de danger. Mais que faire quand on perce dans un réseau électrique courant fort?

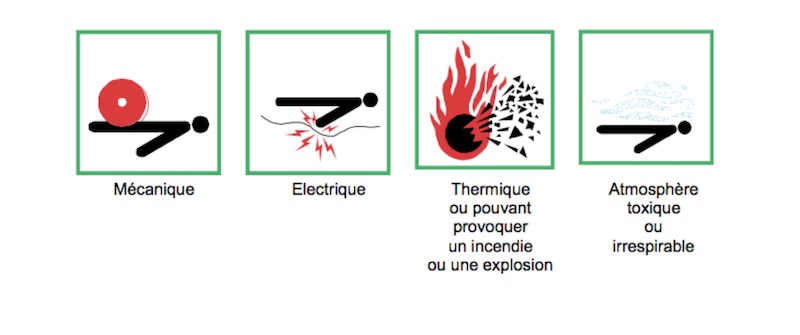

La première chose à vérifier, c’est au niveau humain. C’est un accident d’origine électrique et il ne faut pas négliger les effets sur le corps humain.

En cas d accident il faut appeler le 112 et appliquer les règles de secourisme au travail, si importantes à connaître.

En cas d’incident mineur et si les protections au niveau du tableau électrique sont présentes, l’installation doit se mettre en sécurité avec un déclenchement d’un différentiel ou d’un disjoncteur.

Il faut alors sécuriser l’installation et le circuit concerné en isolant au niveau du tableau électrique la protection concernée.

Le dépannage électrique pourra avoir lieu uniquement une fois l’installation électrique sécurisée.

Conclusion:

Une intervention peut parfois paraitre simple mais se compliquer rapidement.

C’est le cas avec un mauvais perçage dans un réseau électrique comme je viens de vous l’expliquer.

Alors pour percer en toute sécurité en électricité, il faut avoir l’oeil et analyser la circulation des réseaux électriques potentiels!
