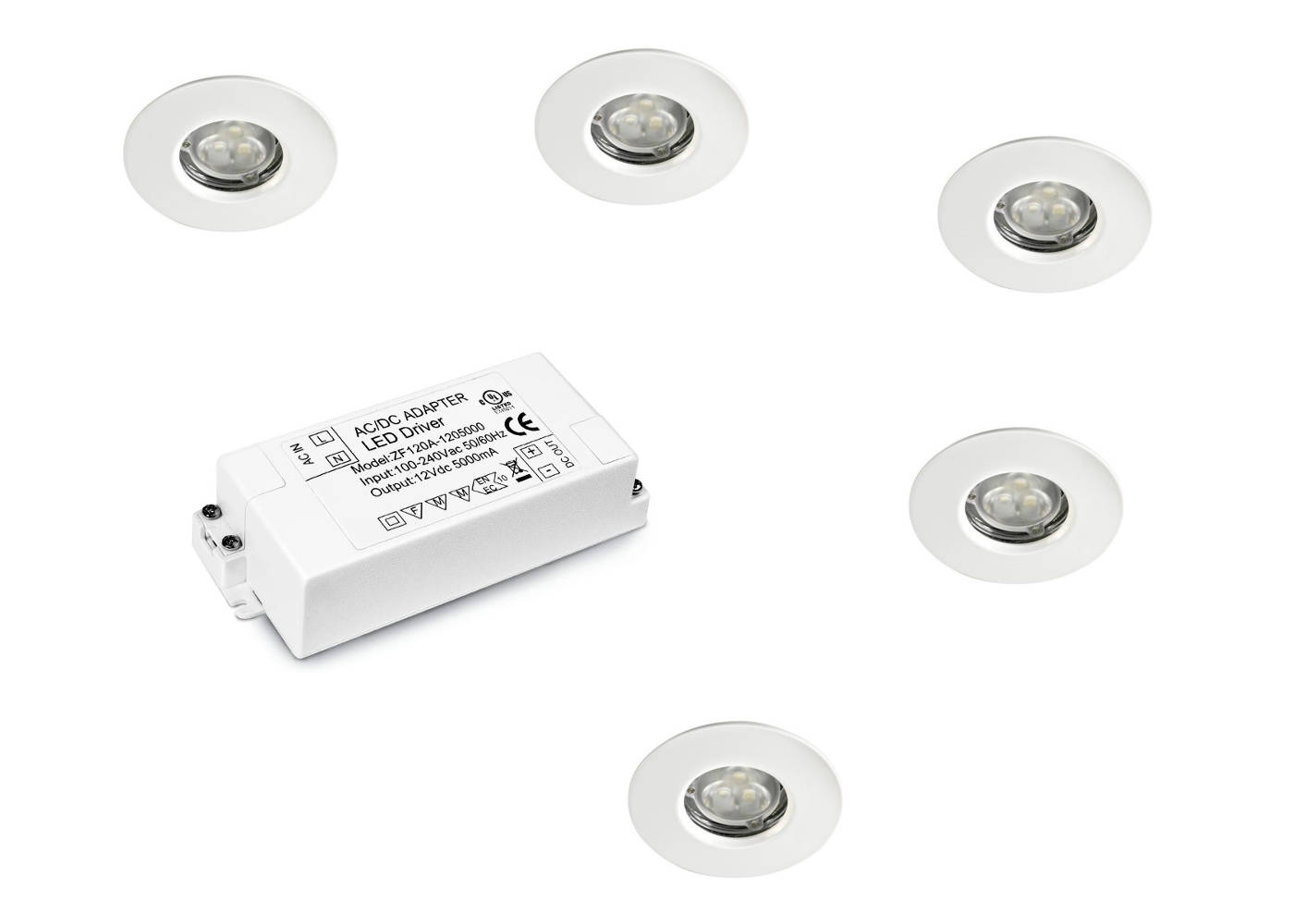

Comment connecter plusieurs spots sur un transformateur?

Lorsqu’il faut brancher un circuit d’éclairage à base de spots dans une habitation, il y a deux possibilités: en 230V ou en 12V TBTS. Pour la deuxième solution, il faut utiliser un transformateur électrique 230V/12V. On pense alors naturellement à installer un transformateur pour chaque point d’éclairage. Mais en réalité, il est aussi possible d’utiliser un “transfo” pour plusieurs lampes.

  • Est ce qu’il y a des conditions spécifiques à respecter?
  • Comment brancher plusieurs spots sur un transformateur?
  • Est ce vraiment intéressant d’un point de vue économique?

Voici ce qu’il en est:

Un transformateur pour plusieurs lampes sous certaines conditions:

Spécificités techniques:

Un transformateur dispose de plusieurs spécificités techniques qui permettent (ou pas) de brancher plusieurs lampes sur ce dernier.

Type de lampe supportée:

La première des caractéristiques, c’est le type de lampe qui peut être connectée sur le transformateur.

Les LEDs sont de plus en plus présentes, mais certains transformateurs sont spécialisés dans le lampes à décharges ou encore les ampoules néon.

Il faut donc vérifier ce point avant de vouloir brancher plusieurs lampes en dérivation sur un transfo.

Puissance du transformateur:

C’est l’information la plus importante: la puissance du transformateur.

Cette caractéristique représente la valeur de la puissance admissible en sortie du transformateur.

Ainsi, un transformateur LED 15W pourra piloter une ou plusieurs ampoules d’une puissance de 5W.

transformateur électrique pour iodure métallique
Exemple de caractéristiques techniques disponibles sur un transformateur de tension

Sécurité et continuité d’exploitation:

Les deux autres points qu’il faut prendre en compte, en plus des aspects purement techniques, sont la sécurité et la continuité d’exploitation.

Ces deux notions sont liées directement.

Quand on choisit de mettre plusieurs lampes sous un seul et même transformateur, on se risque à mettre “tous ses oeufs dans le même panier”.

Effectivement, quand le transformateur fonctionne, il n’y a pas de problème. Mais en cas de panne, c’est tout l’éclairage qui est hors service.

Cela peut poser des problèmes de sécurité, (exemple, dans un escalier)  ou de continuité d’exploitation (dans un local commercial par exemple).

Il faut donc bien jauger le gain par rapport à ces deux critères.

Enfin il parait évident qu’un transformateur ne sera affecté à plusieurs points d’éclairage si ceux ci sont commandés par un même interrupteur.

Brancher plusieurs spots sur un transformateur, comment faire?

Techniquement, pour brancher plusieurs lampes de spot sur un même transformateur, il faut effectuer une dérivation en sortie du transformateur.

Les lampes se retrouvent branchées en parallèle les unes des autres.

Côté pratique, il faut s’équiper d’une boite de dérivation, de borniers de connexion, comme des dominos électriques ou des Wagos.

En sortie du transformateur, il faut envoyer un cable sous gaine (ou des fils électriques sous gaine) dans la boite de dérivation.

Depuis cette boite de dérivation, chaque point lumineux est alimenté et connecté aux borniers de la boite.

Peut on brancher plusieurs spots sur un transformateur?
Schéma électrique de branchement de plusieurs spots sur un transformateur

Le point de vue économique:

Utiliser un transformateur à la place de plusieurs à un sens économique.

Bien souvent, les transformateurs sont sous utilisés. On trouve un transfo par source alors que ce dernier pourrait en alimenter au moins deux.

Il y a donc des véritables économies à faire en branchement plusieurs spots sous un même transformateur.

Par exemple ce transformateur de la marque MeanWell est prévu pour alimenter une source LED de 60W maximum. On peut envisager d’y brancher 5 ou 6 ampoules de 8W, toujours en se laissant un peu de marge.

A titre de comparaison il faudra 4 références de 15W (ce modèle par exemple) pour égaler le précédent transformateur.

Combien de spots derrière un transformateur 12V
Ce type de transformateur est limité en terme de puissance de sortie

La différence de prix sera de moitié en utilisant le transformateur de 60W qui vaut 19 euros, alors que les quatre de 15W couteront 38 euros.

Conclusion:

Brancher plusieurs éclairages en sortie d’un même transformateur est donc tout à fait possible.

Il faut le faire en respectant les données techniques du transfo et des lampes, en branchant ces dernières en parallèle.

Enfin, si l’aspect économique s’avère intéressant, il faut le faire en se laissant une marge de fonctionnement en cas de panne d’un transformateur.
