Piloter deux chauffe-eau électriques : le schéma de câblage complet
Résumez cet article :
L’installation d’un deuxième chauffe-eau est une opération de plus en plus courante : extension de logement, nouvelle salle de bain à l’étage, ou tout simplement débit insuffisant avec un seul ballon. La question qui se pose alors est technique : comment câbler deux chauffe-eau pour qu’ils soient tous les deux pilotés par le contact heures creuses (HC) du compteur Linky, sans surcharger le circuit de commande et sans dupliquer inutilement le câblage ?
Ce guide vous explique le schéma électrique complet, détaille le matériel nécessaire, vous accompagne étape par étape dans le câblage et vous signale les erreurs classiques à éviter.
Pourquoi piloter 2 chauffe-eau ?
Le pilotage des chauffe-eau par le signal heures creuses/heures pleines (HC/HP) est l’une des économies les plus simples à réaliser sur une facture EDF. En concentrant la chauffe sur les plages tarifaires basses (typiquement 22h–6h et parfois un créneau en milieu de journée), vous pouvez réduire le coût du kilowattheure consommé par vos chauffe-eau de 30 à 50 % selon votre fournisseur.
Voici les principaux cas où l’on installe un second chauffe-eau et souhaite le piloter de la même manière :
- Extension ou rénovation : une nouvelle salle de bain à l’étage nécessite un second ballon pour éviter les pertes de chaleur dans de longues canalisations.
- Grand logement : une maison de 150 m² ou plus avec plusieurs salles d’eau ne peut pas être couverte de façon satisfaisante par un seul chauffe-eau de 200 L.
- Résidence secondaire : installer un petit chauffe-eau d’appoint (50 à 100 L) dans un espace détaché ou un studio annexe.
- Optimisation des heures creuses : mutualiser la commande HC/HP sur deux ballons permet de profiter du tarif réduit pour la totalité de la production d’eau chaude du logement.
Le gain économique est réel. Un foyer de 4 personnes qui chauffe 300 L d’eau par jour consomme environ 4 500 kWh/an pour ses deux chauffe-eau. En heures creuses (0,1068 €/kWh en option HC/HP EDF août 2024), contre 0,2516 €/kWh en heures pleines, la différence est significative si la totalité de la chauffe est décalée en nocturne.
Tableau comparatif : 1 chauffe-eau vs 2 chauffe-eau

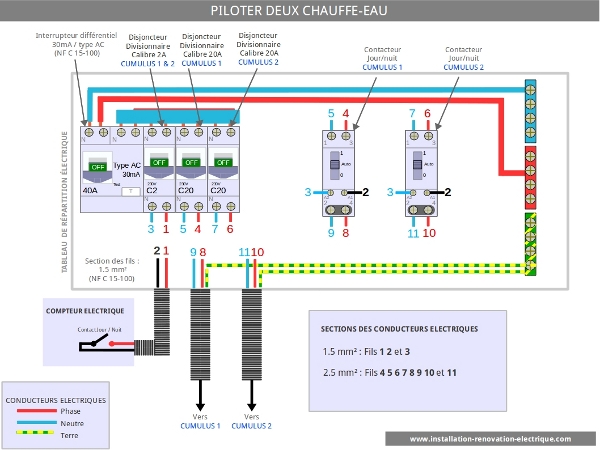

Le schéma électrique : câblage des 2 contacteurs
Le principe du schéma repose sur la séparation claire entre la partie commande (basse tension, signal HC/HP du compteur Linky) et la partie puissance (230 V, alimentation des résistances des chauffe-eau).
Lecture du schéma
Partie commande (circuit de signalisation HC/HP) :
- Le signal heures creuses part du compteur Linky (bornes HC/HP ou I1/I2 selon le modèle).
- Il traverse un disjoncteur 2 A commun aux deux contacteurs (protection de la bobine).
- Il arrive sur la borne A1 du premier contacteur.
- Un pont relie la borne A1 du contacteur 1 à la borne A1 du contacteur 2 : c’est la connexion n°2 du schéma original (les deux A1 sont pontés).
- Les bornes A2 des deux contacteurs sont reliées au neutre commun du tableau.
Partie puissance (circuit 230 V) :
- Chaque chauffe-eau dispose de son propre disjoncteur 20 A courbe C.
- La phase issue du disjoncteur 20 A entre sur la borne d’entrée du contacteur (borne 1 ou L).
- En heures creuses, le contact du contacteur se ferme : la phase passe en sortie (borne 2 ou T) vers l’alimentation du chauffe-eau.
- En heures pleines, le contact est ouvert : les deux chauffe-eau sont hors tension et ne consomment pas.
Positionnement dans le tableau : les deux contacteurs sont placés en bout de ligne, généralement sur le rail DIN inférieur. Les contacteurs les plus utilisés dans cette configuration sont au format 2 modules (Legrand, Schneider, Hager).
Matériel nécessaire
Voici la liste complète du matériel pour installer deux chauffe-eau pilotés en HC/HP, avec les liens Amazon pour les principales références :
| Composant | Quantité | Caractéristiques | Lien |
|---|---|---|---|
| Contacteur jour/nuit | 2 | 16 A, 2 modules, 230 V bobine | Voir sur Amazon |
| Disjoncteur 20 A courbe C | 2 | 1P+N ou 2P, courbe C, 4,5 kA | Voir sur Amazon |
| Câble 3G 2,5 mm² | Selon longueur | 3 conducteurs (Ph + N + PE), NF | Voir sur Amazon |
| Disjoncteur 2 A (commande) | 1 | Protection bobine, 1P, courbe B ou C | — |
| Pont de câblage (pont-fil) | 1 | Pour relier les A1 entre les 2 contacteurs | — |
| Fil de commande 1,5 mm² (ou 1 mm²) | Selon longueur | Circuit de signalisation HC/HP | — |
Note : les liens Amazon sont donnés à titre indicatif. Comparez toujours les références Legrand, Schneider Electric ou Hager disponibles en grande surface de bricolage (Leroy Merlin, Brico Dépôt) pour des raisons de traçabilité et de garantie.
Étapes de câblage
- Coupure générale et consignation : ouvrez le disjoncteur général du tableau. Vérifiez l’absence de tension sur toutes les bornes avec un vérificateur d’absence de tension (VAT) homologué. Ne jamais se fier uniquement à l’ouverture d’un disjoncteur sans vérification instrumentée.
- Repérage des fils HC/HP : localisez les conducteurs issus du compteur Linky correspondant à la sortie téléinfo heures creuses. Sur les anciens compteurs, ce sont des fils fins (1 mm²) distincts de l’alimentation principale. Sur le Linky, repérez les bornes I1 et I2 dans le carnet de câblage Enedis.
- Installation des contacteurs sur le rail DIN : clipsez les deux contacteurs côte à côte sur le rail. Laissez au minimum un espace d’1 module entre les contacteurs et les autres appareils pour faciliter le câblage et la ventilation.
- Câblage des bobines A1/A2 : raccordez le fil HC (issu du disjoncteur 2 A) à la borne A1 du premier contacteur. Posez un fil de pontage entre la borne A1 du contacteur 1 et la borne A1 du contacteur 2. Reliez les deux bornes A2 à la barrette neutre du tableau.
- Câblage puissance — entrée : depuis le disjoncteur 20 A de chaque chauffe-eau, reliez la phase à la borne d’entrée du contacteur correspondant (borne 1 ou L selon la référence). Utilisez un câble de section 2,5 mm² minimum.
- Câblage puissance — sortie : reliez la sortie de chaque contacteur (borne 2 ou T) au fil de phase qui part vers le chauffe-eau. Le neutre et la terre ne passent pas par le contacteur : ils vont directement de la barrette neutre / barrette de terre du tableau vers chaque chauffe-eau.
- Vérification avant mise en service : contrôlez visuellement chaque raccordement. Vérifiez au multimètre qu’il n’existe pas de continuité (court-circuit) entre phase et neutre lorsque les contacteurs sont en position ouverte. Assurez-vous qu’aucun fil dénudé ne dépasse en dehors d’une borne.
- Remise en service et test : réenclenchez le disjoncteur général, puis les disjoncteurs 20 A. Appuyez sur le bouton de test manuel du contacteur (bouton blanc ou orange selon la marque) pour simuler la commande HC : les deux contacteurs doivent se fermer simultanément et alimenter les chauffe-eau. Relâchez pour vérifier l’ouverture.
Erreurs à ne pas faire
- Oublier le disjoncteur 2 A sur la partie commande : sans cette protection, un défaut sur la bobine peut entraîner un échauffement et endommager le câblage de téléinfo du compteur.
- Ne pas ponter les A1 et installer deux circuits de commande séparés : cela oblige à couper deux fils HC distincts sur le compteur, ce qui n’est pas prévu dans les bornes disponibles sur le Linky.
- Utiliser un câble 1,5 mm² pour les circuits de puissance : la norme NF C 15-100 impose du 2,5 mm² pour les circuits chauffe-eau. Un câble sous-dimensionné chauffe, vieillissait prématurément et constitue un risque d’incendie.
- Inverser phase et neutre sur les contacteurs : certains modèles sont sensibles au sens de raccordement. Vérifiez toujours le schéma de câblage fourni avec le contacteur.
- Raccorder le neutre à travers le contacteur : le contacteur ne commande que la phase. Le neutre passe directement à travers le tableau sans couper (schéma TT standard).
- Omettre la mise à la terre : le chauffe-eau doit être relié à la terre (borne PE). En cas de défaut d’isolement, c’est la protection différentielle 30 mA qui sauvegarde les personnes.
- Travailler sous tension : même pour un simple pont entre A1 et A1, coupez toujours l’alimentation du tableau avant toute intervention.
Conseils de pros
- Dimensionnement des disjoncteurs : la courbe C est obligatoire pour les chauffe-eau car la résistance immergée génère une pointe de courant au démarrage. Une courbe B déclencherait intempestivement.
- Positionnement dans le tableau : regroupez les deux contacteurs chauffe-eau côte à côte pour faciliter le pont A1–A1 et la maintenance. Étiquetez-les clairement : « CEE 1 » et « CEE 2 » (Chauffe-Eau Électrique).
- Test HC/HP avant de refermer le tableau : utilisez l’application de votre fournisseur (EDF & Moi, Enedis, etc.) pour connaître le début exact de votre plage heures creuses, et testez le basculement en temps réel au multimètre sur les bornes de sortie des contacteurs.
- Vérification de la plage HC : certains abonnements HC/HP n’ont qu’une seule plage nocturne ; d’autres bénéficient d’une double plage (nuit + 2 h en journée). Vérifiez votre contrat : si vous êtes en double plage, le temps de chauffe est suffisant pour deux ballons cumulés de 300–400 L.
- Entretien annuel : les contacteurs jour/nuit ont une durée de vie mécanique de 100 000 cycles environ. Après 10–15 ans, un claquement anormal ou une résistance de contact élevée signale qu’il est temps de les remplacer.
- Option thermostat de relestage : dans les logements avec une puissance souscrite limitée (6 kVA), installez un délesteur qui empêche les deux chauffe-eau de chauffer simultanément avec d’autres charges lourdes (four, lave-linge).
Vidéo explicative
FAQ — Questions fréquentes
Peut-on piloter deux chauffe-eau avec un seul contacteur jour/nuit ?
Non. Chaque chauffe-eau doit disposer de son propre contacteur jour/nuit, car le contacteur commute la phase du circuit de puissance de chaque appareil. Ce qui peut être partagé, c’est la commande : les bornes A1 des deux contacteurs sont pontées et reliées au même signal HC/HP du compteur. Le disjoncteur 2 A de protection de la commande reste aussi commun aux deux.
Quelle section de câble utiliser pour un chauffe-eau 2000 W ?
Pour un chauffe-eau de 2000 W sous 230 V, la section minimale est 2,5 mm² conformément à la norme NF C 15-100. Ce câble 3G 2,5 mm² (phase + neutre + terre) est protégé par un disjoncteur 20 A courbe C. Pour des chauffe-eau de plus forte puissance (3000 W et plus), une section de 4 mm² peut être recommandée selon la longueur du câble.
Comment tester que le contact HC fonctionne correctement ?
En dehors des heures creuses, le contact doit être ouvert : mesurez la tension en sortie du contacteur (borne T), elle doit être nulle (0 V). Durant les heures creuses, le contact se ferme et la tension doit être de 230 V. Vous pouvez également appuyer sur le bouton-poussoir de test manuel du contacteur pour simuler la commande et vérifier que les deux chauffe-eau s’alimentent simultanément.
Faut-il un disjoncteur par chauffe-eau ?
Oui, la norme NF C 15-100 (§ 559.4 sur les appareils de production d’eau chaude) impose un circuit dédié par appareil de chauffage de l’eau. Chaque chauffe-eau dispose donc de son propre disjoncteur de protection 20 A courbe C dans le tableau électrique. Il n’est pas permis de raccorder deux chauffe-eau sur le même disjoncteur, même de puissance supérieure.
Puis-je installer ce câblage moi-même ?
Les travaux dans le tableau électrique sont techniquement accessibles aux bricoleurs avertis, mais ils nécessitent de respecter strictement les règles de sécurité : coupure générale, vérification d’absence de tension avec un VAT homologué, et connaissance des normes en vigueur. En construction neuve ou rénovation importante, l’installation doit être vérifiée par un électricien agréé et validée par le CONSUEL. En cas de doute, faites appel à un professionnel qualifié RGE ou Qualifelec.
Sources et références normatives
- NF C 15-100 (édition 2002 + amendments) — Installations électriques à basse tension, en particulier le § 559 sur les appareils de production d’eau chaude sanitaire et le § 314 sur les circuits divisionnaires.
- Notice technique contacteur Legrand CTX³ 40 (référence 412500) — schémas de câblage commande HC/HP, bornes A1/A2, test manuel.
- Guide Enedis — branchements et interfaces du compteur communicant Linky (bornes de téléinfo I1/I2, signal heures creuses).
- Fiche technique Schneider Electric iCT — contacteurs modulaires pour circuits chauffe-eau, calibres 25 A et 40 A.
Glossaire
- Contacteur jour/nuit
- Interrupteur télécommandé qui ouvre ou ferme le circuit de puissance d’un chauffe-eau en fonction du signal HC/HP reçu du compteur Linky. En position fermée (heures creuses), il alimente la résistance du ballon.
- HC/HP (Heures Creuses / Heures Pleines)
- Option tarifaire proposée par EDF et autres fournisseurs : le prix du kWh est inférieur sur certaines plages horaires (heures creuses, généralement nocturnes) et supérieur en dehors (heures pleines). Le compteur Linky émet un signal physique (fermeture de contact I1/I2) pour indiquer l’entrée en heures creuses.
- A1 / A2
- Désignation normalisée des bornes de la bobine de commande d’un contacteur ou relais. A1 reçoit la tension positive (ou la phase pour une bobine 230 V AC) ; A2 est relié au neutre (ou au commun). Dans le schéma deux chauffe-eau, les bornes A1 des deux contacteurs sont pontées afin de partager le même signal HC/HP.
- Courbe C
- Caractéristique magnéto-thermique d’un disjoncteur. La courbe C tolère des pointes de courant de démarrage 5 à 10 fois le calibre nominal sans déclencher intempestivement, ce qui la rend adaptée aux résistances de chauffe-eau dont l’appel à froid est significatif.
📚 Schemas electriques connexes
Résumez cet article :
Bonsoir je souhaite brancher deux chauffe-eau qui sont reliés à deux tableaux differents …petit probleme les deux fils enedis sont reliés à trois sucres : le premier le bleu ( enedis ) le bleu ( 1er chauffe eau ) le bleu ( 2ème chauffe eau ) le deuxieme avec un fil noir ( du deuxieme chauffe eau ) et un fil marron ( qui va vers le premier chauffe eau ) et le troisieme sucre avec le noir ( fil enedis ) et avec le noir du premier chauffe eau …le probleme c’est que sur le premier chauffe je me retrouve avec trois fils ( un marron un bleu un noir ) ou dois je les brancher ….je suis perturbé par ce fil marron ….merci
Bonsoir
On a du mal à comprendre ce qui existe, ce qui n’existe pas.
Un petit dessin aiderait, d’autant plus qu’il y a plusieurs manières de raccorder.
Je vous donne 2 schémas dont vous pouvez vous inspirer :
https://www.casimages.com/i/211101073928383217647920.jpg.html
https://www.casimages.com/i/211101074043383217647963.jpg.html
Bonjour,
Je rénove une maison qui dispose d’une arrivée EDF avec deux tableaux électriques disposant chacun d’un chauffe-eau. Je retrouve bien comme dans le schéma https://www.casimages.com/i/181020095608383215952457.jpg.html
chacun des composants (2 disjoncteurs 2A, 2 disjoncteurs 20A et 3 contacteurs J/N), sauf le disjoncteur 40A.
Faut-il en ajouter un, et si oui, faut-il que cela soit impérativement sur le premier tableau?
Si cela peut se faire sur le second tableau, où dois-je le positionner?
Merci par avance
Bonjour
Votre question n’a pas de rapport direct avec les 2 chauffe-eaux, mais est plutôt une règle liée au tableau divisionnaire.
Cette règle dit que le circuit d’alimentation d’un tableau divisionnaire doit être, comme tout circuit, protégé au départ par un disjoncteur de calibre adapté à la section du câble :
– 16² : disj 63A maxi
– 10² : disj 40A maxi
– 6² : disj 32A maxi
– 4² : disj 25A maxi
– 2,5² : disj 20A maxi
https://www.casimages.com/i/10112406411838327184542.jpg.html
Néanmoins autrefois, lorsque la section du câble était suffisante par rapport au calibre maxi du disjoncteur EDF (16² pour un 60A et 10² pour un 45A), on pouvait ne pas mettre ce disjoncteur, car on considérait que le disjoncteur EDF assurait la protection contre les surintensités.
Si vous etes dans ce cas de figure, vous n’avez pas d’obligation d’ajouter ce disjoncteur, la norme n’étant pas rétroactive.
Bonjour,
J’ai 2 ballons d’eau chaude qui fonctionnent la nuit ensemble. le schéma est 1 disjonteur 2A, 1 20A, 1 contacteur jour/nuit pour les 2. Tout fonctionne parfaitement mais l’un des 2 est utilisé occasionnellement et je voudrais pouvoir le couper. Quel schéma dois-je adopter sachant que je n’ai de la place que pour 1 disjoncteur supplémentaire ou un 2ème relai? Merci de votre aide.Cordialement
Bonjour
2 solutions :
1/ Vous mettez un 2ème contacteur J/N :
https://www.casimages.com/i/220907073739383217987719.jpg.html
2/ Vous ajouter un interrupteur sectionneur bipolaire 20A pour couper le second chauffe-eau
https://www.casimages.com/i/220907073739383217987720.jpg.html
Par exemple réf 4 064 32 chez Legrand, mais il existe l’équivalent dans d’autre marques (comptez 7 à 8 €).
Bonjour,
Merci pour ces explications et ces schémas très clairs. Un disjoncteur 20 A peut-il être substitué à un interrupteur sectionneur bipolaire car je ne connais pas vraiment la différence mais si j’ai bien compris : le sectionneur peut séparer les circuits mais pas de les commuter ou les protéger alors que le disjoncteur permet d’assurer ces 3 fonctions ? Cette question car j’ai un disjoncteur de 20A disponible. Merci par avance pour tous vos conseils. Cordialement
Un interrupteur sectionneur n’assure aucune protection. C’est juste un dispositif de coupure manuelle, mais qui permet la séparation d’un circuit avec capacité de manoeuvrer en charge.
Un disjoncteur est moins adapté pour cet usage, par contre possède une protection contre les surintensité, mais qui n’a pas d’intérêt dans votre cas vu qu’il y a un disjoncteur en amont.
Mais pour un usage occasionnel, votre disjoncteur 20A fera l’affaire
Bonjour,
Dans le cadre d’une installation d’une prise renforcée Green UP, j’ai réalisé un petit plan, mais je pose une question, vous ponter le contacteur A1 pour le deuxième et sur d’autre schéma ils ponte le A2.
Pourriez-vous me donner le mode à suivre Merci
Bonjour
un contacteur jour/nuit peut il être utilisé pour une prise renforcée green up
l’idée est que ma voiture se recharge uniquement en heures creuses
j’ai déjà installé un différentiel 40A/30ms type A et un disjoncteur 20A sur une reglette dédiée, la prise fonctionne correctement
Bonjour
Dans la mesure où le contacteur est prévu pour au moins 20A, cela devrait le faire.
bonjour
Sur le 1er shema les contatcs auxilliaires sont noté facultatifs. Est ce pour les 4 ou juste pour 2
merci
Bonjour
C’est pour les 4.
Le but du contact auxiliaire est de couper le circuit d’asservissement en même temps que l’élement auquel il est rattaché, permettant d’être ainsi certain qu’il n’y a aucun élément sous tension dans le second tableau lorsqu’on coupe son alimentation
C’est une bonne précaution de sécurité, mais la norme ne le rend pas obligatoire.
Bonjour,
merci pour votre site, c’est très instructif. Je souhaite brancher 2 cumulus sur un même tableau avec contacteur J/N. J’ai bien compris le schéma tout en haut, mais il est valable si c’est sur une même rangée avec Inter Dif, c’est bien cela? J’ai compris que vous recommandiez de ne pas les mettre sur une même ligne en cas de coupure. Par conséquent, quel schéma si c’est sur un même tableau, mais avec 2 ID?
Enfin pour la connexion 2, vous précisez que l’on peut réaliser un pontage, ok, mais peut on procéder de la même façon pour la connexion3 ou faut il doubler le cable au niveau du disjoncteur 2A?
Dernière question, quel serait le schéma pour un tableau avec 2 cumulus et un 2eme tableau avec un autre cumulus, soit 3 cumulus au total répartis sur 2 tableaux différents.
Un grand merci
Bonjour
1/ Le schéma est exactement le même si les 2 chauffe-eau sont répartis sur 2 ID
Le circuit de commande issu du disj 2A restera commun
2/ On peut faire la même chose pour la connexion 3
3/ Si les chauffe-eau sont dans des tableaux différents c’est plus compliqué car le circuit de commande ne doit pas être à cheval sur 2 différentiels
Vous avez 2 solutions :
https://www.casimages.com/i/170720023921383215158335.jpg.html
https://www.casimages.com/i/181020095608383215952457.jpg.html
Depuis l’installation de mon nouveau compteur Linky, mon disjoncteur général disjoncte lorsque je mets ma machine à laver en marche alors que mon chauffage électrique fonctionne. Pour éviter ce désagrément, je voudrai délester un des deux circuits, c’est-à-dire lorsque je mets en fonction ma machine à laver, il faudrait que cela puisse couper l’alimentation de un voir deux radiateurs. Je sais qu’il existe le délesteur mais appareil assez couteux. Y-a-t il une autre solution ? Merci pour un petit schéma.
Je ne veux pas changer de puissance au compteur.
Avec mes remerciements.
Petit retour d’experience, j’ai supprimer du RDC un vieux ballon de 300l vertical par 2 de 200l vertical dans les comble (le 300L ne passait pas en hauteur), par ballon j’ai :
1 disjoncteur de 16A
1 relais de 25A
1 disjoncteur de 2A
1 relais Sonoff zigbee (pour la commande domotique)
Chaque ballon consommant 3000w je les enclenche la nuit en heure creuse l’un après l’autre, ça marche bien depuis 1 semaine
Bonjour guillaume
J’ai actuellement un chauffe eau et je vais installer un chauffe eau solaire qui sera relié à se chauffe eau.Je voudrai les faire fonctionner en fonction du temps .L’un ou l’autre.Quel matériel électrique dois je mettre ? Pour faire le basculement ? Je ne peu pas tirer de fils jusqu’au compteur.Il faudrait que je fasse le branchement à partir des fils du chauffe eau existant.Avec mes remerciements.
Cdlt.
Merci Carminas, par contre EDF a changé le nouveau compteur chez moi, je vois bien que mon cumulus est piloté par un contacteur 20A, mais je vois aucun fil pilote qui sort du contact c1-c2, ni un disjoncteur 2A, est ce normal ??
Merci infiniment de votre réponse
Bonsoir
Si vous voulez utiliser le chauffe-eau de manière automatique en heures creuses, ce n’est pas normal.
Mais cette installation est de votre ressort (ou de votre électricien), pas de celui d’EDF
Bonjour,
Est il toujours obligatoire d’alimenter le chauffeau par un contacteur?
Si on ne prends pas d’abonnement jour/nuit, peut on l’alimenter directement avec le disjoncteur 20A
Merci de votre réponse
Bonsoir
Bien entendu, aucune obligation de contacteur.
Si on n’a pas de tarif J/N on alimente effectivement le chauffe-eau en direct.
Bonjour Carminas,
Je suis dans la situation des deux CE sur deux tableaux différents, chacun possède un disjoncteur 20 A et 2 A avant les contacteurs J/N. Mais quand je ponte les fils EDF, cela fait sauter l’ID du premier CE.
Pourquoi cela ? Faut-il nécessairement implanter des contacteurs entre les deux comme sur les shémas ?
Merci pour votre réponse
Matthieu
Bonsoir
Ben oui, les 2 schémas que j’ai proposés évitent justement le phénomène que vous évoquez, où il y a mélange du circuit de commande des contacteurs entre les différentiels des 2 tableaux.
Bonjour,
je suis exactement dans cette situation de conflit entre 2 contacteur J/N et je souhaiterais réaliser le 2nd schéma proposé (https://www.casimages.com/i/181020095608383215952457.jpg.html).
Merci pour votre site, pour toutes vos explications et schémas très clairs.
Je cherche donc à me procurer le « contacteur 1F » du schéma : est-ce que vous avez des caractéristiques plus précises car quand je cherche en ligne ce type de produit, je trouve plein de références différentes : s’agit-il d’un Contacteur Modulaire Electromécanique 1F 16A Bobine 230VCA ? je trouve aussi d’autres produits avec des indications sur des contacts fermés ou ouverts au repos, je suis un peu perdue dans le choix du contacteur.
Où me conseillez-vous de prendre ce produit ? Dans des grandes enseignes de bricolage ou dans des magasins ou sites dédiés à l’électricité ?
Merci pour votre réponse.
Bonjour
C’est vrai qu’il y a plusieurs dénomination pour cela suivant les marques.
Ici, on a besoin d’un seul contact (donc 1F), mais la plupart des modèles qu’on trouve dans le commerce ont 2 contacts (donc 2F). Il suffit d’en utiliser qu’un des deux.
Au final vous trouverez les dénominations suivantes :
– 1F ou 2F : contact(s) à fermeture
– NO : normalement ouvert ou ouvert au repos
C’est la même chose. Cela veut dire que lorsque la bobine n’est pas alimenté le contact est ouvert et lorsqu’on l’alimente il se ferme.
Un simple contacteur J/N pour chauffe-eau a ces caractéristiques.
Il a juste en plus une marche forcée à retour automatique, qui n’a pas d’intérêt ici, mais que vous n’êtes pas obligée d’utiliser.
Vous en trouverez partout.
Merci infiniment.
Mon installation est terminée (contacteur 2F acheté dans un magasin spécialisé en électricité), mes 2 contacteurs jour-nuit ne sont plus en conflits, mes chauffe-eaux fonctionnent parfaitement, j’ai de l’eau chaude dans mes 2 salles de bains, mon mari et ma petite famille sont ravis.
Je vais rester une fidèle de votre site pour la suite de la rénovation de notre maison.
A bientôt…
Bonjour à tous,
Je voudrais avoir votre avis sur le fait d’utiliser le même disjoncteur 2 A pour protéger le contact EDF et un programmateur de chauffage .
Est-ce autorisé vu le peu d’intensité ?
( Consuel demandé )
D’avance merci pour vos lumières.
Bonjour
Ce n’est pas une histoire d’intensité, mais une histoire d’indépendance.
Il est préférable que ces circuits soient séparés.
Mais quelle que soit la solution, pas de problème avec le consuel.
bonjour,
Comment puis je faire si les deux contacteur sont sur un tableau différent séparé par un mur et alimenté en courant par le premier, car mon second chauffe eau était en marche forcé, j’ai appliqué le schéma sur celui-ci et depuis le premier ne fonctionne plus.Est ce que je dois repasser les fils 2 et trois pour alimenter le second chauffe eau qui est lui connecté au c2.
Cordialement
Bonsoir
Si les 2 chauffe-eau sont dans 2 tableaux différents donc sous 2 différentiels différents, il y a 2 logiques possibles de raccordement.
Voir exemples sur ces liens :
https://www.casimages.com/i/170720023921383215158335.jpg.html
https://www.casimages.com/i/181020095608383215952457.jpg.html
Bonjour,
Nous vous remercions de votre réponse, car nous avons refait les branchements selon votre schéma et tout fonctionne parfaitement !
Merci mille fois car nous pensions être dans impasse !!!
Bonjour,
Nous avons essayé d’appliquer le schéma mais sur une installation en triphasé en installant deux chauffe-eau. Chacun installé sur une phase différente mais impossible de faire fonctionner l’installation. Au moment du signal EDF ça disjoncte… après plusieurs essais différents sur conseil d’electricien. On tourne en rond ça fonctionne toujours pas… avez-vous un conseil ?
Merci !
Bonjour
Vous ne précisez pas ce qui disjoncte : disjoncteur 2A ? disjoncteur d’un des chauffe-eau ? interrupteur différentiel 30mA ? disjoncteur général EDF ?
Voir sur ce lien un schéma dont vous pouvez vous inspirer
https://www.casimages.com/img.php?i=180507111912383215703680.jpg
A adapter à votre cas de figure
Le circuit de commande des contacteurs J/N peut être indifféremment sur une des 3 phases.
C’est quand même bizarre qu’un électricien ne vous ait pas donné la solution.
Bonsoir
Sur le fond, oui il n’y a pas de limite.
Merci pour la réponse c’est une bonne nouvelle!
Bonjour,
Est-ce que le principe est le même si l’on veut mettre plus de 2 chauffe eau ? Si oui jusqu’ à combien de chauffe eau peut on le faire ?
Bonne journée
Bonjour Guillaume,
Est-ce que tous les éléments doivent être sur le même interrupteur différentiel ?
Puis-je les répartir sur différents interrupteurs différentiels ?
Bonjour,
Il est préférable de les répartir sur des interrupteurs différentiels séparé (si un circuit provoque une panne sur une rangée, les deux chauffe eau ne seront pas alimentés)
Cordialement
Merci pour la réponse.
Dans ce cas, est-ce qu’il doit y avoir deux disjoncteurs divisionnaires de 2A pour chaque chauffe eau ou un suffit ?
Si un suffit, doit-il être forcement être placé sur la même ligne d’un des deux chauffe-eau ?
Bonjour,
Le disjoncteur 2A sert à la protection du contact EDF, ou de l’horloge. Un seul disjoncteur 2A suffit.
Par contre, pour chaque chauffe eau, il faut un disjoncteur 20A dédié.
Cordialement
Bonjour,
Mon installation est ancienne et j’ai un commutateur énorme et vieux avec un bouton grand comme un petit doigt pour passer en mode jour/nuit. Il est relié à un disjoncteur 20a.
Un câble va dans ma cave pour mon chauffe-eau 150l que je voudrais doubler par un deuxième faute de hauteur pour en mettre un plus gros.
Ma question est si je mets un différentiel de 40A à la place du 20A, cela est-ce suffisant pour alimenter les 2 chauffe-eaux? Ou le 20A est suffisant?
Faut-il en plus de l’installation existante (gros commutateur + diff 20A), rajouter dans la cave 2 différentiel de 20A dans un nouveau tableau tiré sur le fils actuel d’alimentation?
Merci d’avance pour votre réponse,
Petite précision, j’ai parlé de différenciel, je voulais parler de disjoncteur.
En complément, ne surtout pas mettre de disjoncteur 40A au départ : interdit et dangereux.
Le calibre du disjoncteur doit être adapté à la section des fils.
Votre chauffe-eau est câblé en 2,5², donc disjoncteur 20A maxi, sinon échauffement et incendie.
C’est pourquoi dans mon 2ème schéma où il n’y a qu’un seule câble de liaison, j’ai augmenté la section et mis du 6²
Bonjour
Vu les puissance en jeu, un seul circuit sera trop juste pour alimenter vos 2 chauffe-eau.
Il faut 2 circuit avec disjoncteur 16A ou 20A et 2 contacteurs
https://www.casimages.com/i/07110309433738321384190.jpg.html
Profitez en pour virer votre vieux contacteur et remplacez le par un récent
Si vous voulez tout déporter dans la cave, il faudrait amener un câble de section plus grosse et un câble 2×1,5² pour l’asservissement HC, pas certain que ce soit une bonne idée
https://www.casimages.com/i/191117111229383216514371.jpg.html
Bonjour Guillaume,
Est-ce que le schéma est toujours actuel et toujours applicable ?
Est-il possible d’utiliser le même contacteur et/ou le même disjoncteur divisionnaire pour les deux chauffe-eau ?
Merci.
Bonjour,
Le schéma est toujours valide. Il faut un contacteur et un disjoncteur par ballon d’eau chaude, c’est impératif.
salut ,c’est super ,clair et efficace merci ,à très vite
