La pince à sertir pour embouts électriques

Je vous présente aujourd’hui un outil un peu spécifique, la pince à sertir. C’est un accessoire qui se rencontre plus souvent dans la caisse à outils d’électricien professionnel pour sertir les cosses et les embouts de cablage. Mais cette pince peut être utile pour le bricoleur averti ou le particulier qui souhaite réaliser ses travaux d’électricité. Présentation globale de l’outil à sertir en électricité et zoom sur la pince a sertir Knipex 9771180.

Pourquoi se servir d’une pince à sertir en électricité?

Pas de pince à sertir sans cosse électrique ou embout de cablage:

Impossible de parler de pince à sertir sans parler d’embout de câblage (ou cosse électrique): La pince à sertir en électricité permet de venir connecter des embouts de câblage sur le fil électrique de type H07VK.

Ce fil électrique doit en effet être muni d’un embout à cause de sa composition: il est formé d’une multitude de brins de cuivre.

Ces embouts assurent une connectivité optimale en serrant le fil H07VK et tous les brins qui le composent, mais aussi un aspect de sécurité.

Les embouts de câblage électrique sont équipés d’une collerette isolante qui permet de compléter l’isolation du fil jusqu’à la connexion électrique. On parle de cosses électriques pré-isolées.

embout de cablage électrique a sertir avec un outil de sertissage
Les embouts de cablage doivent être sertis sur les fils électriques

En sertissant la cosse électrique au fil, la pince à sertir vient solidariser les deux parties.

La pince à sertir, en industriel mais aussi pour l’installation électrique domestique:

Le fil électrique souple (H07VK) est principalement utilisé dans les armoires industrielles.

C’est donc pour ce type de sertissage électrique que la pince à sertir électrique est utile.

Mais il est fréquent d’avoir recours à du fil souple pour une installation domestique (je pense notamment à l’alimentation du tableau électrique secondaire).

La pince à sertir sera donc utile pour sertir les embouts de câblages.

Les différents type de pince à sertir pour l’électricien:

Il y a deux types de pince à sertir:

  • La pince à sertir électrique manuelle. C’est une pince basique, ou le serrage se fait de façon manuelle avec le choix de la section à sertir. C’est le cas du modèle 9771180 de knipex que je présente juste après.
  • La pince a sertir dite semi-automatique. Avec ce modèle dit auto-ajustable, le serrage s’adapte au diamètre de l’embout de cablage. L’outil à sertir 975304 est un parfait exemple de pince à sertir automatique.
pince a sertir semi-automatique electricite
Exemple de pince à sertir auto ajustable

La pince à sertir électrique Knipex 9771180:

Je vais maintenant m’attarder sur la pince à sertir les cosses électriques: c’est la référence 9771180 du fabricant Knipex (le même fabricant que l’outil à dénuder ERGOSTRIP).

Pourquoi ce modèle?

Tout simplement car c’est le meilleur rapport qualité prix que j’ai pu trouver pour une pince à sertir les embouts de cablage manuelle.

Spécifications de l’outil à sertir les embouts:

Cette pince est assez d’apparence banale puisqu’elle est constituée d’une poignée plastique. Elle est exclusivement destinée aux embouts de cablage et pas aux cosses en U par exemple.

Cette distinction est d’ailleurs bien visible sur la poignée de la pince:

pince a sertir électrique knipex 9771180
Le modèle de pince à sertir Knipex 9771180

Elle possède 7 logements de sertissages avec profils demi-ronds pour sertir des embouts de cablage sur fil électrique de section 1 à 16mm2 avec les pas suivants:

  • 1mm2.
  • 1,5mm2.
  • 2,5mm2.
  • 4mm2.
  • 6mm2.
  • 10mm2.
  • 16mm2.

Ce sont toutes les sections les plus courantes en électricité domestique (le 16mm2 permet de cabler un interrupteur différentiel de calibre 63A).

knipex 9771180 embout pince a sertir pour cosse électrique
7 possibilités pour sertir les embouts électriques avec l’outil à sertir knipex 9771180, jusqu’à une section de fil de 16mm2

Attention, c’est un outil pour sertir non isolé.

Vu que les connexions se font avant le branchement et hors des zones sous tension, c’est une des seuls outils d’électricien non isolé que je possède (pour la version isolée, il faut s’orienter vers la référence 9778180 du même constructeur).

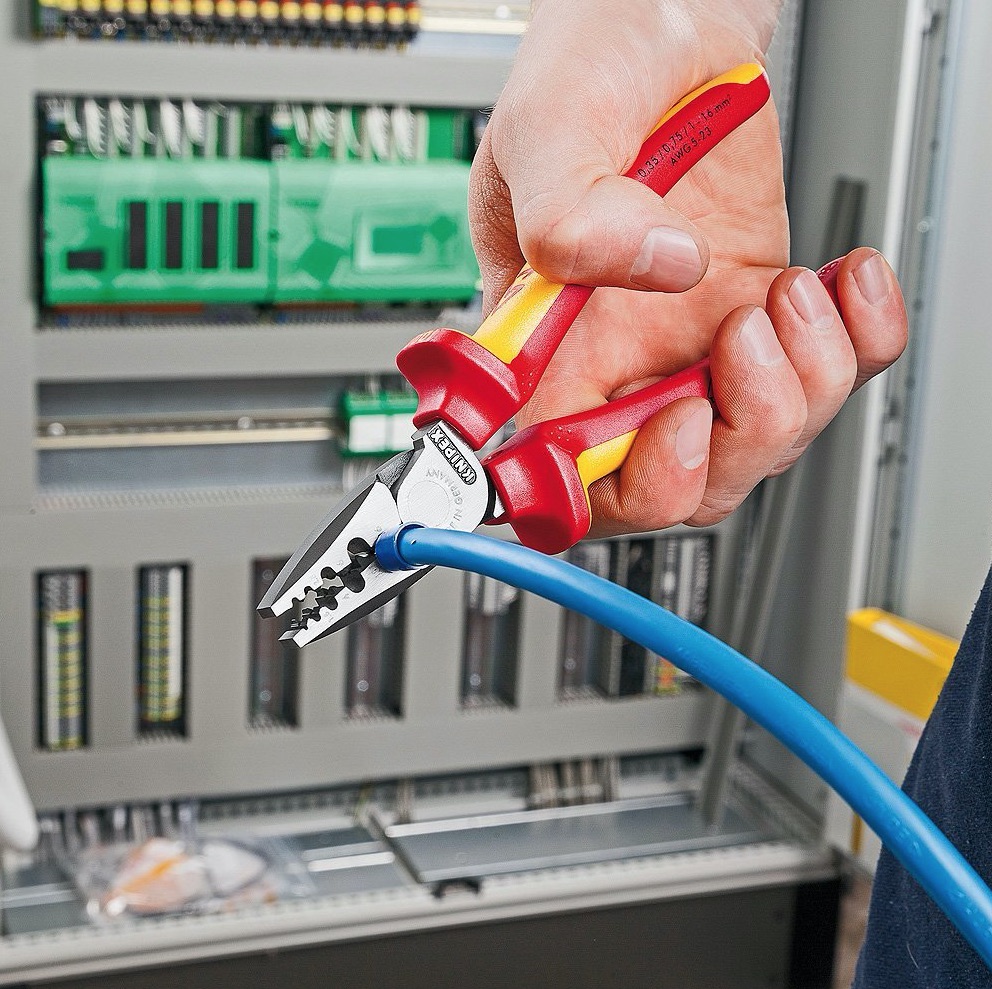

pince a sertir isolee knipex 9778180
Modèle de pince à sertir électrique isolée

Avantages et inconvénients de cette pince à sertir:

L’important dans le choix d’une pince à sertir électrique, c’est le résultat du sertissage. Certaines pinces déforment l’embout de cablage, ce qui pose problème au moment de faire l’introduction dans les borniers électriques.

Ce n’est pas le cas du modèle Knipex 9771180 qui vient créer deux points de fixation dans le fil électrique. La forme ronde et tubulaire de l’embout reste parfaite.

Côté inconvénients: La pince est manuelle et s’arrête à une section de fil de 16mm2 (ce qui permet d’aller jusque 63A pour les installations domestiques privées).

Concernant le côté manuel: Si vous faites du sertissage de cosses à longueur de journée, cela peut finir par poser problème au niveau des mains. Dans le cas contraire, cette pince fera parfaitement l’affaire.

Section limitée à 16mm2: Si vous travaillez en industriel, vous pouvez avoir besoin de section plus importantes (25mm2) et il faudra débourser une somme assez conséquente. Mais pour une installation électrique, la section de 16mm2 permet d’aller jusqu’à un ampérage normalisé de 63A.

Un prix très intéressant:

Le problème des pinces à sertir en électricité, c’est leur prix.

En regardant plusieurs modèles concurrents de qualité professionnelle (je ne parle pas d’outillage à prix discount), on s’aperçoit qu‘il faut débourser parfois plus de 100 euros pour en obtenir une. La preuve avec certains prix observés sur le net:

Certes elles sont automatiques, mais le prix est dissuasif.

Pour en revenir donc au modèle Knipex 9771180 – qui est manuelle –  cette pince à sertir est vendue aux alentours des 30 euros (avec le meilleur prix ici chez Amazon).

Comparativement, elle est manuelle c’est sûr, mais le prix est nettement inférieur à ses consoeurs semi-automatiques.

Conclusion:

Pour une utilisation ponctuelle, préférez une pince à sertir électrique manuelle – et plus particulièrement l’outil de sertissage Knipex 9771180 qui reste un modèle à prix très raisonnable.

Elle ne vous coutera pas très cher et n’occupera pas une place imposante dans la caisse à outils.

Un « must have » (indispensable) pour les électriciens professionnels et amateurs qui souhaitent acheter une pince à sertir, sans pour autant « sertir » le porte monnaie.





Nous n'avons pas pu confirmer votre inscription.
Merci de vous être inscrit, vous allez bientôt recevoir votre premier mail. Guillaume

Vous avez aimé cet article ?

Je peux vous donner encore plus d'astuces et de conseils pour réussir vos travaux électriques.

Recevoir 30 astuces d'électricien gratuites

23 Commentaires

    • Bonjour,
      je me permets de revenir sur ce commentaire car pour le lecteur que je suis il n’est pas clair de quel modèle de pince il est question ici. S’il s’agit de la série Knipex 97 7x 180 présentée dans l’article, il est normal qu’elle soit décevante avec les cosses en u ou a œil puisque les pinces de cette série sont destinées exclusivement au sertissage des embouts de câblage. Le dessin sur la poignée des pinces le confirme.
      Concernant le sertissage des embouts de câblage, j’ai fait l’acquisition de la pince 97 78 180 et j’en suis très satisfait. La forme en demi-lune qu’elle donne aux embouts permets de les introduire facilement dans les borniers à trous cylindriques (Legrand 0 048 15 par exemple) jusqu’à la section maximale spécifiée par le fabricant du bornier.

  1. J’ai trouvé un vendeur pro sur Ebay qui vend les embouts par 40.
    Cela me suffit.
    La pince Knipex 9771180 commandée vient d’arriver, je vais pourvoir tester

  2. Bonjour,
    Je suis actuellement dans le montage de mon tableau et je me demande quand utiliser des embouts de câblage et quand ce n’est pas nécessaire ?
    Dois-je en utiliser pour toutes les connexions (interrupteur différentiel, disjoncteur, disjoncteur de branchement 500mA…) ?
    Seulement pour les grandes sections comme 16mm2 ?
    Aussi, sur les pinces Knipex il y a profil demi ronds marqués ou trapézoidaux, quel est le meilleur profil ?
    Merci pour ton retour.

    • Bonsoir

      Quelle que soit la section, il faut utiliser les embouts pour le fil souple, mais ce n’est pas nécessaire lorsque le dispositif de serrage se fait au moyen d’une borne à cage.

      Inutile pour le fil rigide

  3. Bonjour,
    Est-ce que quelqu’un sait où trouver des cosses mâles et femelle isolées pour du câblage assez gros 10mm2 et plus? Impossible d’en trouver des pour du plus que 6mm2!

  4. Bonjour,
    Merci pour votre réponse! J’ai regardé les embouts dont vous parlez, et effectivement ils existent pour du 10mm2 (dans une autre marque ici) https://fr.rs-online.com/web/p/embouts-de-cablage-a-sertir/1571244/, je ne connaissais pas. Je n’en ai pas besoin de beaucoup, une dizaine, mais je pense qu’ils s’achètent par boite de toute façon. J’aurai besoin d’une solution avec un embout mâle et un autre femelle, comme pour les cosses d’électricité auto, et avec les embouts que vous mentionnez je ne vois tjs qu’un type uniquement (mâle on dirait). Est-ce qu’ils existent en femelle aussi?

  5. Bonjour,

    Je vais changer mon tableau electrique et je doit rallonger une bonne partie des cables.
    je vais le faire avec des cables souple R07vk et donc utiliser des embouts. Avec cette pince est ce que je pourrais toujours utiliser facilement des dominos ? des bornes wago par exemple ? Même question avec des disjoncteur a connexion automatique dans le tableau Legrand ?

    merci

    • Bonjour

      Non les embouts sont difficilement utilisables avec des dispositifs à connexion automatique (même si pas impossible)
      Préférez du rigide

  6. bonjour,
    j’ai acheté cette pince, est ce que je peut sertir avec du 16MM2 rigide multibrin ( avant connexion au tableau) ou est ce interdit voire impossible ?? ou inutile ??

  7. ok merci, pour allonger deux cables de 16 rigide, quelle est la meilleure solution ?? boite de connexion ? gros dominos (je n’ai pas de sertisseuse pour rigide).., des embouts ebcp dans lequel je fixe les deux cables denudés ??

  8. Bonjour
    J’envisage l’achat d’une pince à sertir, principalement pour du 16mm2. En cherchant les embouts de câblage, j’ai trouvé ceux-ci https://www.manomano.fr/p/assortiment-dembouts-simples-vogt-verbindungstechnik-737086-4-mm-16-mm-gris-jaune-rouge-bleu-100-pcs-6013909 où la gaine du 16mm2 est bleue.
    En lançant la recherche sur goog* j’ai trouvé d’autres références et j’ai noté que certains sites avançaient la norme NFC63023 avec un « code couleur » où ces mêmes embouts devraient être de couleur ivoire ( par exemple https://www.bis-electric.com/embout-preisole-pour-fil-souple.html).
    Je n’ai pas trouvé à quoi correspond cette norme. Un conseil ?
    Merci

  9. Bonjour

    Je ne crois pas qu’il y ait de norme de couleur
    Chaque fabricant a son propre code couleur

    Personnellement, j’utilise des Legrand, en 16² ils sont blancs :
    http://docdif.fr.grpleg.com/general/LEGRAND-FR/PC/cm220600_0440.pdf

  10. Bonjour,
    petite question : est-il nécessaire de sertir du 6mm² rigide (R2V) ?
    Bien que « rigide » il est constitué de plusieurs brins (6 x 1mm² de mémoire)
