La mesure du courant est essentielle dans le cadre de dépannage en électricité. C’est une manoeuvre qui peut se faire avec un simple multimètre, mais pour des raisons pratiques, se fait plutôt avec une pince ampèremétrique, appelée parfois pince multimètre.

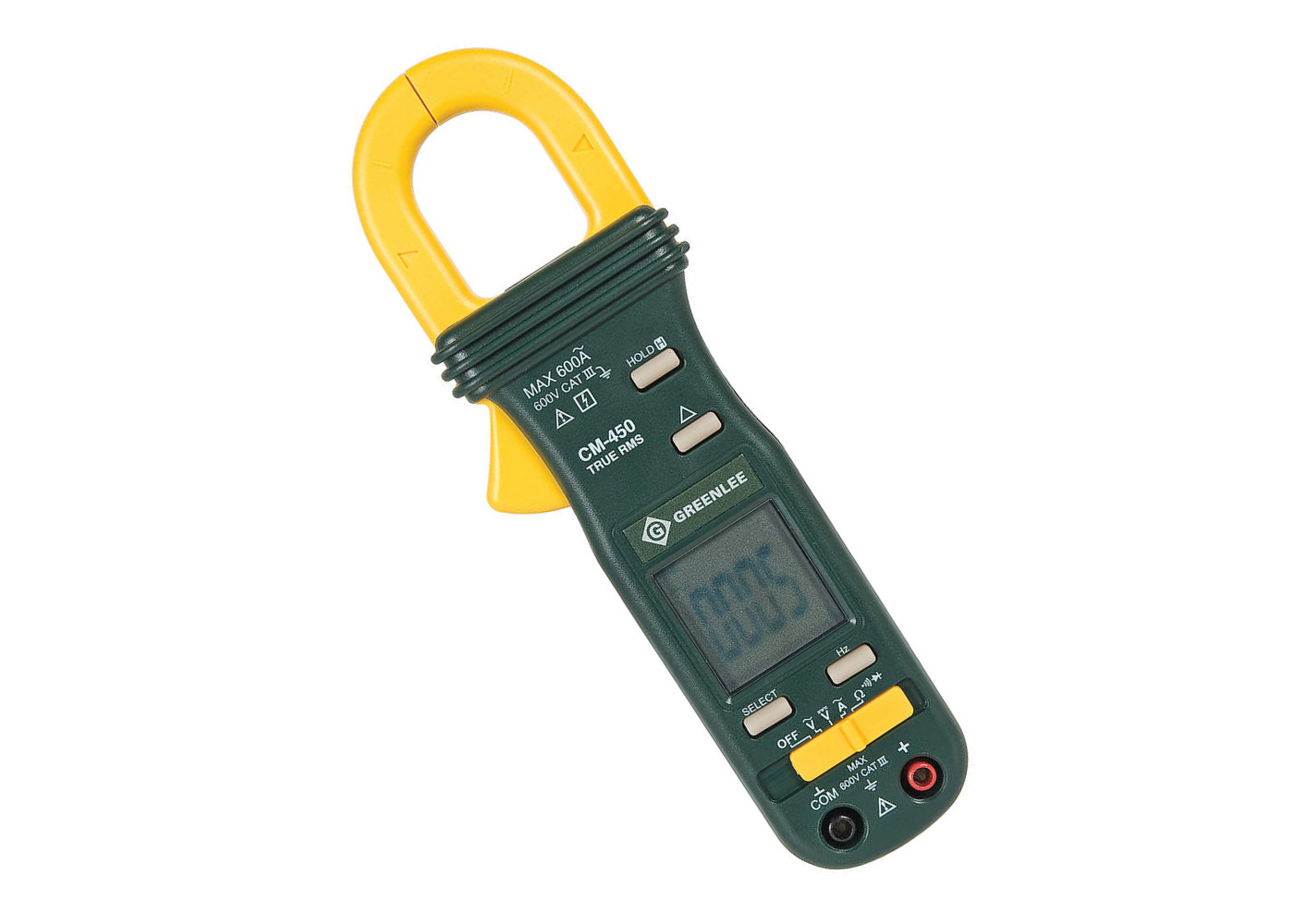

Et dans cet article, je vous propose de tester un modèle, la pince multimètre Greenlee CM-450.

Caractéristiques Techniques de la pince Multimètre CM-450:

Spécifications constructeur:

Voici les données du fabricant pour ce modèle CM-450:

  • Fonctionnalités:
    • Mesure d’intensité: 600A maximum
    • Mesure de tension: 600V maximum
    • Mesure de résistance et de continuité
  • Dimensions:
  • Ecran LCD 4000 points
  • Ouverture de la pince: 26mm
  • Alimentation pile 3V CR2032 (Fournie)

Une pince ampèremétrique:

Mesurer le courant, c’est la principale fonctionnalité de cet outil de mesure.

Cette mesure se fait avec la partie haute de l’appareil qui constitue le capteur de mesure de courant.

La pince s’ouvre avec un bouton situé en haut à gauche de l’appareil.

Pince multimètre Greenlee Cm 450

Zone de mesure de la Pince multimètre pour la courant

L’ouverture de 2,6cm permet d’insérer un fil électrique de section de l’ordre de 70mm2. Cette pince est largement dimensionnée pour tous les fils de l’installation électrique domestique et pour le travail en tertiaire ou industriel.

Les fonctions d’un multimètre:

C’est monnaie courante, la plupart des pinces ampèremétrique permettent de faire des mesures de tension (c’est d’ailleurs pour cela qu’on les appelle aussi pince multimètre).

Ces mesures se font grâce à deux sondes amovibles qui se connectent en bas de la pince Greenlee:

test de la Pince de courant Klauke Cm-450

La Pince multimètre Klauke vue de profil, avec les deux sondes permettant de faire les mesures de tension, de résistance et de test de continuité

Ces sondes permettent, comme sur un mutlimètre, de réaliser les mesures les plus courantes en électricité:

  • La mesure de tension
  • La mesure de résistance et le test de continuité

La sélection du mode de mesure se fait en bas de l’appareil avec le sélecteur Horizontal.

L’appareil ne se calibre pas automatiquement en fonction du type de signal: alternatif ou continu. Il faut donc choisir le bon calibre en fonction de la mesure à faire.

comment utiliser la Pince multimètre klauke?

Sélecteur de mesure de la Pince multimètre Klauke CM-450

L’appareil dispose d’une fonction Hold (pour maintenir la mesure affichée à l’écran), qui est disponible sur la plupart de multimètre du marché.

Petit plus, la pince multimètre GreenLee possède un bouton de mesure relative. Ce bouton permet de faire le calcul entre deux mesures. Une fonctionnalité pratique pour les allergiques au calcul mental.

choisir une Pince multimètre

Fonction Hold et différence de mesure

Test et prise en main de la pince multimètre CM 450:

Prise en main:

Côté prise en main, la pince est assez basique.

L’ouverture de la pince multimètre Greenlee se fait en haut à gauche sans problème qu’on soit gaucher ou droitier.

Pour les gauchers, la pince ampèremétrique s’ouvrira avec le pouce, pour les droitiers avec l’index.

test de la pince ampèremétrique Greenlee Klauke

Pince multimètre Greenlee

pince de courant ampèremétrique

Pince multimètre ouverte, tenue de la main gauche

Mesures:

L’écran est large et la lecture des données est bien claire.

ecran Pince multimètre greenlee

L’écran est de bonne qualité et lisible, mais il manque un rétroéclairage

Il manque cependant un rétroéclairage pour permettre une bonne lecture dans les endroits sombres

Qualité de finition et accessoires:

Côté finition, l’appareil est assez sommaire. Pas de point antidérapant, tout est en plastique.

greenlee pince ampèremetre

La qualité de fabrication est sommaire. Les vis à l’arrière permettent d’accéder à la trappe pour les piles

L’appareil semble assez robuste mais il faut une housse de protection pour le stocker.

Dommage, cette pince multimètre signée Greenlee n’est pas livrée avec.

Outre l’aspect protection, cela aurait été bien utile pour stocker avec les pointes de mesure avec la pince. Ces points ne peuvent pas être accrochée à l’appareil comme c’est le cas par exemple avec le Fluke T5-1000.

Toujours pour rester sur ces pointes, elles sont équipées d’une protection contre les contacts qui est amovible. C’est intéressant car cela permet de faire des mesures sur des points de contact rapprochés sans risquer de faire un court circuit.

sonde de mesure Pince multimètre

Les points de mesure possède des caches de protection pour éviter les contacts

Ou acheter cette pince multimètre?

Cette pince multimètre est disponible aux alentours de 75 euros. Vous pouvez retrouver cette référence sur le web et notamment ici chez 123elec.

Au fait, Klauke ou Greenlee?

Si l’appareil est parfois vendu sous la marque Klauke, c’est en réalité un appareil de la marque Greenlee. Klauke est la société mère de Greenlee, qui gère les expéditions pour Greenlee en Europe.

Les appareils sont donc vendus sous les deux noms.

Conclusion:

Il manque certaines fonctionnalités sur cette pince multimétrique d’entrée de gamme.

Elle n’est pas parfaite mais rempli son office: Si vous cherchez à mesurer le courant facilement en fournissant en plus une fonction multimètre cette référence Greenlee/Klauke est une bonne solution.
