Quand il faut éclairer correctement un endroit ou l’humidité et la poussière sont présentes, la réglette étanche équipée de tube lumineux est tout indiquée. Mais il est de moins en moins question de néons: c’est maintenant la LED qui équipe les réglettes étanches utilisées pour le garage, le hangar, la cave ou encore la salle de bain.

  • Comment dimensionner un éclairage avec des réglettes étanches à LED.
  • Quel type de réglette choisir?
  • Comment la brancher électriquement?
  • Quel est le matériel nécessaire pour la fixer et la raccorder?

Voici quelques éléments de réponse.

Zoom sur la réglette étanche:

Avant de parler de choix, je reviens rapidement sur le matériel en lui même afin de clarifier ce que j’entends par réglette étanche.

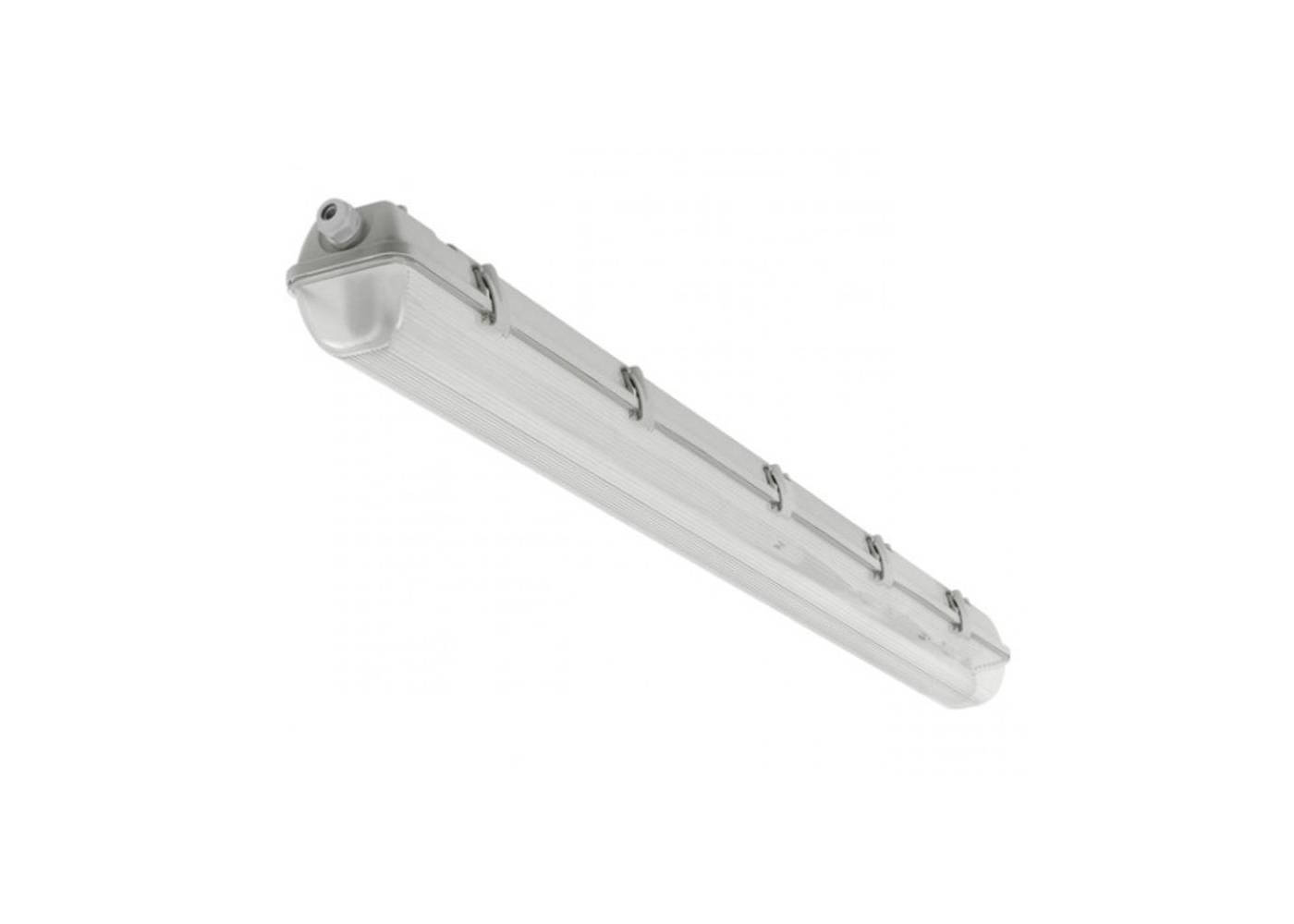

C’est un luminaire équipé d’un tube LED  ou tube Néon qui tend à disparaître et qui s’installe en saillie sur un plafond ou un mur.

Elle est constituée de plusieurs éléments.

  • D’une patère: c’est la partie fixe qui vient se fixer au support et qui reçoit la connexion électrique.
  • D’un tube LED ou néon.
  • D’un diffuseur qui permet de protéger le tube et qui, comme son nom l’indique, permet d’orienter, d’amplifier et diffuser la lumière émise par le tube.
réglette IP65 pour garage

Exemple de réglette led étanche avec le diffuseur (en bas) et la partie fixe avec ici un transformateur pour un modèle non LED.

Choisir et dimensionner un éclairage à base de réglette LED étanche:

Pour quel espace?

La première question à se poser quand on choisi un éclairage, c’est l’emplacement. La pièce va faire pour beaucoup et parfois imposer certaines contraintes.

La salle de bain est un exemple (avec la notion de volumes dans la salle de bain), la présence d’eau étant responsable.

D’autres pièces sont humides et poussiéreuses. C’est le cas du garage, de la cave ou encore de l’abri de jardin.

Pour ces pièces, salle de bain inclus, la réglette LED est toute indiquée.

Degré de protection IP et étanchéité:

On parle de réglette étanche mais il ne faut croire qu’on peut l’immerger pour autant. En fait il s’agit, normativement parlant, du degré de protection IP qui indique la protection contre les projections d’eau et de poussière.

L’indice est composé des lettres IP suivies de deux chiffres qui représentent respectivement la protection contre la poussière et l’eau.

Plus ces deux indices sont élevés, plus le matériel est conçu pour répondre à des exigences de protection élevées.

La plupart des réglettes du marché pour les garages sont conçues avec un indice de protection IP65.

réglette néon pour garage

Réglette étanche IP65 de Philipps

réglette LED étanche IP65 pour les caves et garages

Le presse étoupe participe au fait que la réglette soit pourvue d’un indice de protection IP65

Pour la salle de bain, les modèles installés au dessus des vasques sont protégées à un niveau IP54.

Couleur de la lumière:

La couleur de la lumière est un point très important, trop souvent négligé par manque de connaissance. On parle aussi de température de couleur de lumière puisqu’elle s’exprime en °K (degré Kelvin).

Une couleur chaude (3000°K) donnera une ambiance plus « cosy » tandis qu’une lumière blanche (supérieure à 4000°K) rendra la véritable couleur des objets et sera plus adaptée au travail.

Le plus souvent, les réglettes LED étanches sont installées dans les pièces ou le besoin de clarté est important. On choisira de préférence une température de couleur de 4000°K correspondant à un blanc neutre.

Nombre de réglettes par pièce:

Donner de but en blanc le nombre de réglettes LED nécessaires pour éclairer une pièce n’a pas de sens.

Pour avoir un rendu d’éclairage efficace, il faut prendre en compte:

  • Les dimensions de la pièce.
  • L’agencement de la pièce.
  • La hauteur sous plafond.
  • Le flux lumineux et la puissance de la réglette LED.

C’est une étude individuelle qu’il faut mener pour chaque chantier.

Mais de manière générique, on peut adopter certaines règles.

Dans une salle de bain la réglette LED sera installée au dessus de l’évier à au moins 60cm de la vasque. Il n’y a pas de distance réglementaire par rapport robinet du lavabo mais par contre par rapport au point d’eau de la baignoire ou de la douche.

Dans un garage, on installe les réglettes tous les 2 mètres environ selon le niveau d’éclairage souhaité.

dimensionnement éclairage garage

Exemple d’implantation de 5 réglettes étanches dans un garage (Les éclairages sont indiqués en rouge).

Branchement électrique de la réglette LED étanche:

Norme NF C 15-100:

La norme NF C 15-100 ne fait pas référence directement à ce type de matériel.

La réglette est alors vue comme un point d’éclairage classique.

Les règles sont donc les mêmes pour un circuit d’éclairage:

  • Fil électrique en 1,5mm2.
  • Disjoncteur magnéto-thermique de calibre 16A maximum.
  • 8 points lumineux protégés par un disjoncteur.

Schéma électrique:

Le schéma électrique de la réglette étanche à LED n’est pas différent de ce qu’on peux retrouver pour un circuit électrique d’éclairage classique.

Effectivement, elle peut être contrôlée par un interrupteur (montage simple allumage), deux interrupteurs pour un va et vient ou plus de trois avec un branchement électrique à base de télérupteur.

Il suffit donc de remplacer uniquement la source (le DCL ou le spot) d’un de ces schémas électrique par une réglette.

Voici l’exemple avec un simple allumage:

réglette LED étanche garage

La réglette est intégrée dans un montage simple allumage. La gaine ICTA est souvent remplacée par du tube IRL

A noter que généralement, l’interrupteur est également étanche et type IP55. Ce qui m’amène à introduire le prochain chapitre.

Le matériel autour de la réglette LED étanche:

La réglette étanche LED fait partie d’un ensemble plus global qui regroupe tous les éléments du schéma électrique.

A ce titre, on utilise du matériel souvent différent de ce qui se fait à l’intérieur du logement.

La gaine ICTA est remplacée par le tube IRL, dans lequel circule le cable électrique.

Au niveau du point de commande, le couple interrupteur / boite d’encastrement est remplacé par un interrupteur étanche comme celui de la gamme Schneider Mureva que j’ai présenté ici.

Conclusion:

Le réglette LED étanche possède des caractéristiques qui lui sont propres mais qui, au niveau de la norme et de l’installation, ne diffèrent pas des autres points d’éclairage.

Grâce à son indice de protection IP élevé, elle permet de répondre au besoin de protection contre la poussière et l’humidité.

Vous avez aimé cet article ?
Écrit par Guillaume, électricien expert
Guillaume DENIS
Électricien
Passionné par l'électricité, qu'elle vienne d'un transformateur ou qu'elle soit issue du soleil. Ingénieur électronicien de formation, j'ai décidé de me reconvertir en tant qu'électricien en...
3 commentaires
Dick
1 juillet 2024

bonjour serait-il possible d’avoir un schéma pour faire l’installation de 2 rampes de 5 tube led à monter
en serie sur 2 interrupteurs
merci de votre retour

garage
22 janvier 2023

Bonjour,

Merci pour votre réponse.
Donc ça colle à peu près à ce que j’avais prévu parfait ! J’en rajouterai un également au dessus de l’établi.

garage
20 janvier 2023

Bonjour,

j’envisage d’installer des réglettes étanches LED dans mon garage qui fait 6mx20m.
J’ai 5 IPN en acier posés tout les 3,30m environ sur lesquels je souhaite les installer.
Or dans votre article, qui est par ailleurs très instructif, vous ne mentionné pas l’aspect dimensionnement de l’intensité lumineuse (en lumen ou lux). Et je me pose donc la question de savoir combien de réglettes je dois poser mais également quelle intensité lumineuse par réglette. J’avais pensé à 10 réglettes 120cm (2 par IPN) de 1800 lumen chacune. Qu’en pensez-vous?

Cordialement.

Carminas
20 janvier 2023

Bonsoir

Tout dépend de la nature de l’éclairage recherché

Dans mon garage de 42m² j’ai mis 3 tube LED de 120cm pour l’éclairage général (en blanc chaud car je préfère)
– 2 de 2300 lm placés entre 2m50 et 3m
– 1 de 2000 lm placé à 2m (sous mezzanine)

+ au dessus de l’établi un tube LED de 120cm en blanc froid de 2500 lm, pour avoir une zone de travail bien éclairée
