Avant de commencer à rédigé cet article, j’avais dans l’idée de me baser sur une vidéo qui présente la façon de faire une saignée électrique.

J’ai donc cherché parmi les nombreuses vidéos sur le net, et j’ai fini par tomber sur une vidéo bien à l’inverse de ce que je cherchai: Une vidéo qui parle certes de saignées électriques, mais à l’inverse de ce qui doit être fait.

Vidéo de saignée électrique, un exemple à ne pas suivre:

Commençons tout d’abord par visionner la vidéo:

https://www.youtube.com/watch?v=lQogC-DTBOQ

Analyse de la vidéo:

Lorsque j’ai aperçu l’image figée de la vidéo (celle avant de lancer la lecture), je me suis dit que j’avais forcément mal vu, et qu’ils n’allaient pas oser montrer ça: une saignée électrique dans une cloison placostyle!

Mais si, il l’ont fait. Rentrons donc un peu plus dans le détail en analysant la vidéo:

Une histoire de famille:

L’introduction de la vidéo parle d’un beau frère souhaitant refaire son électricité.

Il avait, toujours d’après la vidéo, le choix entre faire de l’apparent (avec des moulures) ou de l’encastré.

Malheureusement pour lui, il aurait du choisir de l’apparent pour nous éviter la suite.

Les étapes de la vidéo:

Cette vidéo est architecturée en 6 étapes

  1. La préparation des saignées
  2. La réalisation de la saignée électrique
  3. La mise en place du conduit
  4. La préparation du plâtre
  5. Le rebouchage
  6. Le ponçage

Toutes ces étapes ne me paraissent pas farfelues (sauf la 6, le ponçage fait plutôt partie du travail de préparation des murs, c’est pour le peintre)

Nous allons voir les étapes une par une, mais arrêtons nous d’abord sur la présentation de l’outillage:

La présentation des outils pour faire les saignées électriques

La remarque que je me suis faite la première fois que j’ai visionné cette video: « Il n’utilise pas de rainureuse pour faire leur saignée? »

En effet, il n’est fait nul par allusion à ce genre d’outil (ou au moins d’une meuleuse).

Dans la suite de présentation des outils, je me suis arrêté sur deux photos, celle de la massette et du feutre:

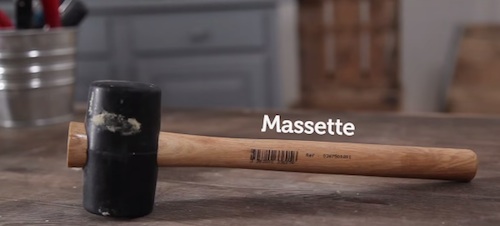

Une massette pour ouvrir une saignée électrique ou pour aller au camping?

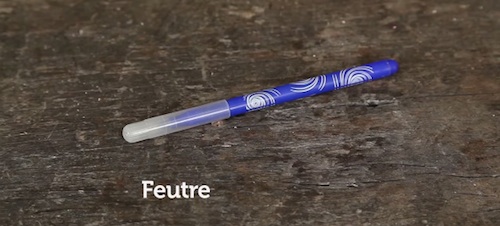

Un feutre pour tracer sur un mur ou pour faire du coloriage?

  • Concernant la massette, c’est celle que j’utilise pour planter les piquets de ma tente lorsque je fais du camping
  • Concernant le feutre, c’est celui que pourrait avoir ma nièce

Loin de moi la pensée qu’il faille forcément avoir du matériel dernier cri, mais j’aurai plutôt pensé à ce type matériel:

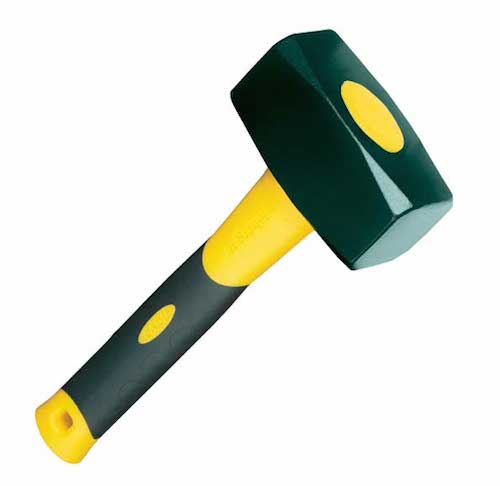

Une vrai massette qui permet d’ouvrir les saignées

Stylo de chantier pour tracer les repérages

Soit dit en passant, l’ouverture des saignées se fait normalement avec un marteau piqueur / perforateur, dans le cas de mur en brique.

La préparation des saignées

La partie concernant les distances pour les saignées ne comporte pas d’erreur (issu de la norme)

  • Les saignées électriques en diagonales sont interdites
  • Les saignées électriques verticales sont séparées de 1,50m minimum
  • Les saignées électriques verticales sont éloignées au minimum à 20cm de l’angle d’un mur
  • Les saignées électriques verticales provenant du sol ont une hauteur maximum de 1,20m
  • Les saignées électriques verticales provenant du plafond ont une hauteur maximum de 80cm ou 1/3 maximum de la hauteur sous plafond
  • Les saignées électriques horizontales ne doivent pas dépasser 50cm de longueur

Concernant la préparation en elle même, la pose d’une bâche au sol est une bonne idée.

Le fil à plomb peut effectivement être utilisé pour tracer les saignées, mais le cordeau de maçon est plus pratique.

Réalisation de la saignée:

C’est à ce moment qu’on comprend mieux que la massette qui est utilisée soit une massette en carton:

La saignée est réalisée dans une cloison type placostyle.

Je ne sais même pas si on peut appeler ça une saignée électrique, ou plutôt un massacre.

Voici le résultat après ouverture:

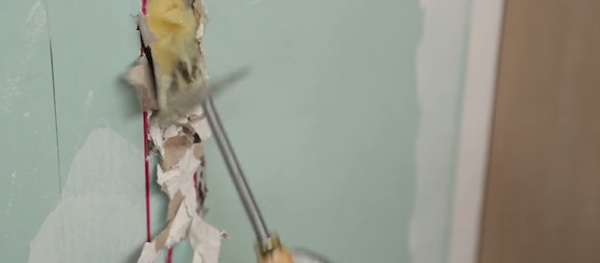

Une saignée électrique? Je penche plutôt pour un massacre dans du placo

Ca se passe (presque) de commentaire:

  • Placo complètement abimé et arraché
  • Isolant déterioré
  • Largeur de la saignée inadaptée

Préparation du plâtre et rebouchage:

Je ne vais pas m’attarder sur cette phase vu que ce qui a été fait avant n’est pas réglementaire.

Mais quand j’entends « saupoudrer le plâtre au dessus de l’eau » à exactement 2 minutes et 49 secondes, et que la personne fait exactement l’inverse, je ne peux que vous le faire remarquer.

Le résultat final:

On fini en apothéose avec cette réalisation:

  • Pas de boite d’encastrement?
  • Une gaine ICTA qui ressort?

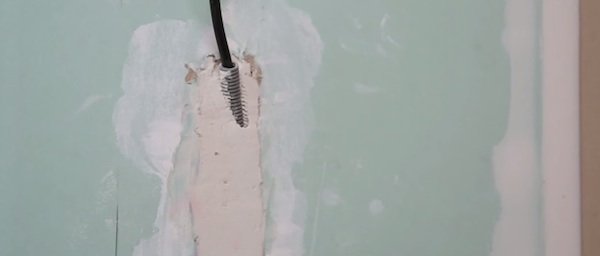

Un résultat indigne d’un professionnel

Et pour finir par une intervention des deux interlocuteurs du début de la vidéo:

« Tout est caché, dissimulé masqué« , « Ca va être beaucoup plus joli »

Je n’ai pas la même définition des termes cacher dissimuler masquer et joli.

Ce qui aurait du être fait dans cette vidéo:

« La critique est un art, mais l’art de plaire est difficile », un dictons que j’ai arrangé à ma manière.

Je n’ai pas été tendre avec cette vidéo, mais c’est vrai qu’après tout, tout est fait à l’envers.

Alors qu’est ce qui aurait du être fait à la place de ce que je pourrai qualifier de massacre?

La cloison dans laquelle la gaine doit être passée est une cloison placostyle, avec un isolant intérieur.

Une saignée n’était en aucun cas nécessaire pour faire passer la gaine.

Il suffisait plutôt d’aiguiller à travers la cloison en réalisant un ou plusieurs trou simplement avec une scie cloche.

Rien de bien compliqué!

Conclusion:

Cette vidéo a été faite par un site qui dit donner (je cite) « des réponses d’experts à toutes vos quesions du quotidien« . J’ai déjà parlé de ces sites dans un précédent article (ici), et je pense que le manque total de professionnalisme de cette vidéo et des informations erronées qu’elle fournies m’ont donné raison sur le fait qu’il faut se renseigner à partir de plusieurs sources fiables avant de faire ses travaux en électricité.

Quoiqu’il en soit, je ne vais pas vous laisser partir sur une telle vidéo et vous proposer une alternative un peu plus crédible.

Il vous suffit pour cela d’aller voir une analyse précédent d’une vidéo en électricité que j’ai faite ici qui montre de véritables professionnels en action.

Vous avez aimé cet article ?
Écrit par Guillaume, électricien expert
Guillaume DENIS
Électricien
Passionné par l'électricité, qu'elle vienne d'un transformateur ou qu'elle soit issue du soleil. Ingénieur électronicien de formation, j'ai décidé de me reconvertir en tant qu'électricien en...
6 commentaires
Rodrigue
26 juillet 2021

Bonjour, à ce jour ,j’entends et je lis toute sorte de chiffres sur la hauteur des saignées …en fait je voudrais savoir quelle est la toute dernière norme en vigueur pour réaliser des saignées dans des murs porteur ou non.
Si vous avez un lien , ce serait super.
Merci
Rodrigue

Jeremy
30 avril 2021

Bonjour,
Merci beaucoup pour cette analyse de cette « saignée ». Je sais que ça fait longtemps que ce sujet a été ouvert, mais je voulais rajouter de manière générale que sauf erreur de ma part, on peut tout à fait faire une saignée dans un mur porteur comme parpaings (pas le cas de la vidéo ici) du sol au plafond si on fait une saignée de 3cm de profondeur max, et de largeur de 10cm max (sans calcul). C’est indiqué dans la norme UTE C 15-520 (revue en 2007) qui dit dans le paragraphe A.3.3.1 « Une saignée verticale de profondeur maximale 30 mm et de largeur maximale 100mm est admise sans limitation de hauteur ». Beaucoup de gens l’ignorent. Typiquement, on peut rajouter un interrupteur encastré à 120cm du sol et creuser une saignée jusqu’au plafond pour commander une lampe. Merci.

Pascal
29 août 2018

Bonjour,
l’efficacité de la vidéo est telle qu’elle n’est plus visible via le lien fourni… heureusement que des captures d’écran ont pu être réalisées, mais je n’y croyais pas tellement la description était « terrible ».
Il semblerait pourtant qu’ils l’aient bien charcuté, cette pauvre cloison déjà peu costaude de par sa conception même…
Bonne continuation.

Pada one
5 mars 2016

D’accord, un sacré pavé ce livre. Merci du renseignement.

Bonne continuation.

Pada one
5 mars 2016

D’accord, une bonne chose à savoir.

J’aurais une autres questions pour vous, j’ai regardé une très grande partie du blog, je ne suis pas encore arrivé à la 38ème page, mais vous avez lu 3-4 bible de l’électricité, si je devais en acheter une pour commencer, laquelle ?

Cordialement

Guillaume
5 mars 2016

Bonjour,

Sans aucune hésitation, ce livre

Cordialement

Guillaume

Pada one
3 mars 2016

bonjour,
Votre blog est devenu un indispensable, le jeune electricien que je suis en apprend encore plus.
Je me posai une question en regardant l’article, pourquoi les saignées horizontales sont elle limité a 50cm?
Lors d’un chantier avec mon ancien employeur, j’ai traversé tout un mur a horizontale (2-3m) pour une plaque de cuisson et des prises. cette installation n’est donc pas au norme? si c’est le cas quel été la solution?
Continuez comme ca.
Cordialement,

Guillaume
3 mars 2016

Bonjour,

Je vous remercie pour ce retour.

La norme impose en effet de limiter les saignées horizontales, tout simplement pour ne pas fragiliser la structure du mur.

Cela dépend du type de mur, mais on peut dépasser parfois cette préconisation, mais c’est selon le chantier.

Mais jusqu’à traverser tout un mur, je suis beaucoup plus réservé: Quel type de mur était ce?

Il faut plutôt passer en apparent en suivant les plinthe en bas pour un meilleur effet pour traverser les murs à l’horizontale, et mixer l’apparent et l’encastré.

Cordialement

Guillaume
