Solution connecteur automatique économique: La connexion rapide mini Eur’Ohm
Dans ce blog, j’ai souvent parlé des connecteurs automatiques Wago, ces bornes sans vis qui permettent de faire les connexions électriques dans les boites de dérivation. Il peuvent dans bien des cas remplacer le domino électrique
Aujourd’hui, j’aimerai vous présenter une alternative, tout aussi pratique mais plus économique, la connexion rapide mini Eur’Ohm.
Connexion rapide mini Eur’Ohm, présentation du produit:
L’arrivée de ce connecteur sur le marché est intéressant à deux points de vue, la gamme et le prix:
La gamme de connexion rapide mini Eur’Ohm est disponible de 2 à 10 entrées
C’est une différenciation intéressante par rapport aux connecteurs classiques qui étaient disponibles jusqu’à présent: Le maximum existant était de 8 entrées, et Eur’Ohm l’a étendu à 10 entrées. C’est très pratique dans les grandes boites de dérivation pour raccorder les fils de terre.

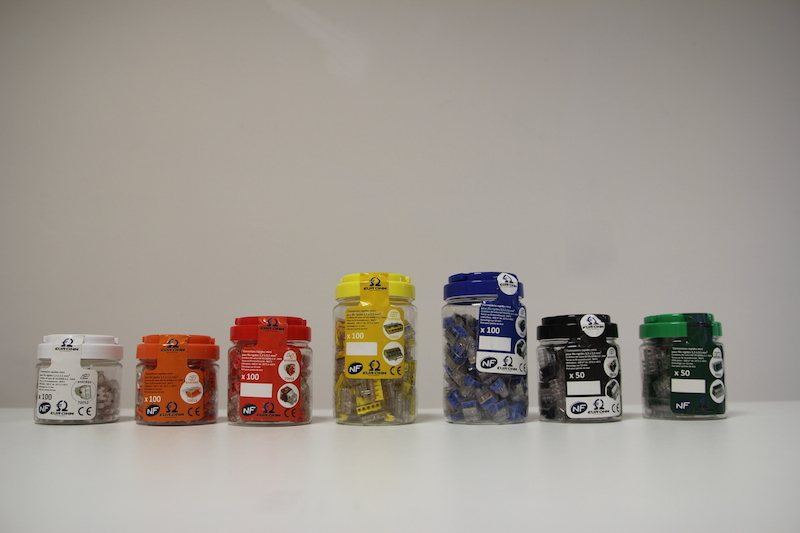

Le packaging est pratique, en boite plastique résistante avec un couvercle à visser.
Le reste de la gamme reste classique avec des connecteurs automatiques de 2, 3, 4, 5, 6, 8, et donc 10 entrées:
Connecteurs automatiques mini Eur’Ohm, un prix très intéressant:
Au delà de l’innovation, c’est surtout le prix qui est intéressant:
- Boite de 100 connexions rapides mini 2 entrées: 7,64€ TTC
- Boite de 100 connexions rapides mini 3 entrées: 8,19€ TTC
- Boite de 100 connexions rapides mini 4 entrées: 11,79€ TTC
- Boite de 100 connexions rapides mini 5 entrées: 11,79€ TTC
- Boite de 100 connexions rapides mini 6 entrées: 13,71€ TTC
- Boite de 50 connexions rapides mini 8 entrées: 12,40€ TTC
- Boite de 50 connexions rapides mini 10 entrées: 12,40€ TTC
Pour rappel, une boite de 100 connecteurs automatique Wago 2 entrées coute 11,52€ soit une économie de 33% en choisissant le connecteur Eur’Ohm
Informations techniques détaillées sur le produit:

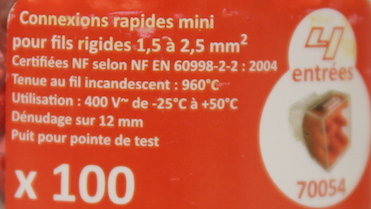

Tout d’abord, le connecteur Eur’Ohm est NF, comme indiqué sur l’étiquette:
Il est utilisé pour les fils de section 1,5mm2 à 2,5mm2. Vous remarquerez la phrase « Puit pour pointe de test »: c’est un trou au bout du connecteur pour pouvoir tester la présence de tension avec une pointe de multimètre sans avoir à ouvrir la connexion.
Connexion rapide mini Eur’Ohm, test et comparaison du produit:

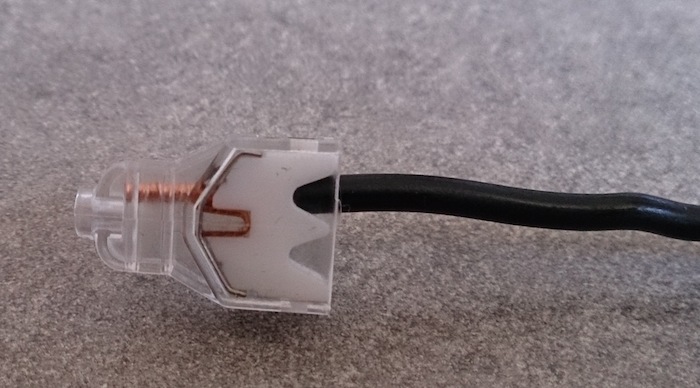

Les connecteurs rapides de chez Eur’Ohm fonctionnent de la même façon que les connecteurs automatique wago, avec un système automatique de mâchoire qui vient bloquer le fil électrique, préalablement dénudé sur 10 mm environ. Le connecteur est transparent, ce qui permet de voir si le contact est bien réalisé.

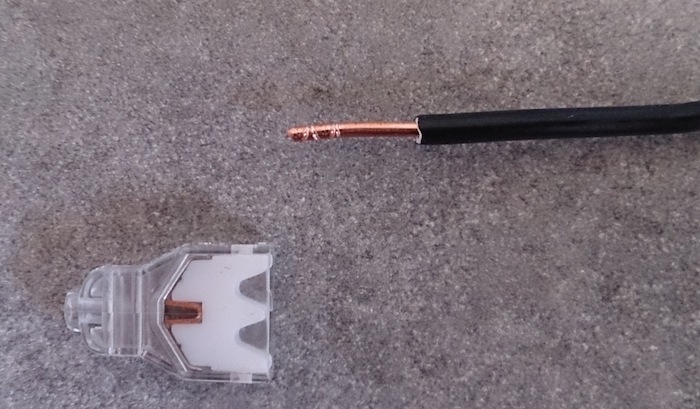

Pour réaliser la connexion, il faut pousser le fil électrique dans le connecteur automatique. Pour retirer le fil, il faut tenir le connecteur et le fil, et tirer tout en faisant tourner légèrement le fil et le connecteur en même temps.
Comparaison avec les connecteur automatique Wago:
Il y a beaucoup de similitudes entre les connecteurs automatique Wago et la connexion rapide mini de chez Eur’Ohm, que ce soit la couleur, le mode de fonctionnement.
Il y a trois aspects qui les différencient:

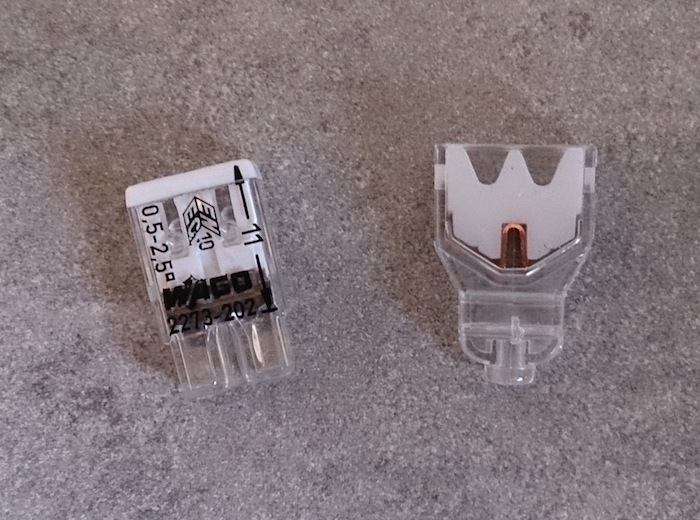

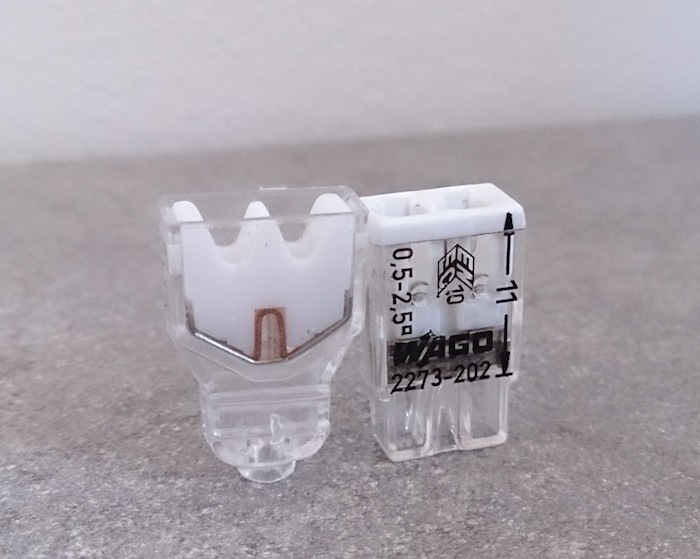

- La taille: Le connecteur Wago est légèrement plus petit que la connexion rapide mini Eur’Ohm. Attention, cela reste bien entendu dans le raisonnable comme on peut le voir sur les photos ci dessous
- Le packaging est plus résistant chez Eur’Ohm avec une boîte plastique résistance. Pour wago, ce sont des boites cartons, peu résistantes;
- Le prix: Le connecteur Wago est plus cher que la connexion rapide mini Eur’Ohm, comme je l’ai dit dans le paragraphe précédent, d’environ 30%
Bonsoir
Utilisez des bornes Wago de la série 221 qui permettent de raccorder des fils souples et des fils rigides
https://www.installation-renovation-electrique.com/wago-221-nouvelles-bornes-automatiques/
réfection d’une vielle installation électrique , phases protégées par fusibles (porte fusible en porcelaine à vis)tous les neutres reliés ensemble .Il faudra que je les repère ,et le tout à 3m de hauteur
Je veux mettre un tableau neuf beaucoup plus bas. Comment rallonger les fils en toute sécurité sachant qu’il y a des fils souples et des fils rigides les raccords Eur’Ohm me paraissent très bien mais seulement pour fils rigides . J’aimerai ne pas utiliser de dominos
Quelle est la meilleur solution ?
En vous remerçiant
Bonjour,
Grand merci pour votre site clair et très précis. En tant que particulier, ayant utilisé les deux systèmes de connecteurs, WAGO et COOPER (« modèle » CAPRI) ,j’ai constaté un petit avantage au système des connecteurs automatique de la marque Wago. lorsque l’on a un connecteur de plus de deux fils sur un système ou il faut tourner le connecteur et un seul fil , un petit souci est que les fils voisins de celui-ci sont proche et ont une fâcheuse tendance a ce déconnecter eux aussi.
Ce qui n’arrive pas avec le système a « levier » Wago. Mais aussi un autre avantage au système Wago il y a une lamelle qui vient en contact avec le fil, alors que dans la plupart des autres fabricants, dont celui que vous présenté, ce sont des « lames » qui marques le fils et l’abime si vous avez fait plusieurs manipulation de connexion, déconnexions. Ce qui est bien montré dans vos photos. Vous me direz que mieux vaut éviter dans faire, bien sur, mais parfois dans une boite de dérivation ( ex: type araignée), il arrive que l’on bouge quelque peu « vigoureusement » certain paquets de fils connecté, et là, mieux vaut bien vérifier toutes les connexions.
Merci d’avoir lu mon message, Bonne fin de journée et surtout bonne continuation à votre site.
joel
