Quand il faut fixer une charge lourde en électricité (ou dans d’autres domaines comme la plomberie, les travaux de charpente…) la solution, c’est la cheville chimique.

Il faut alors prévoir tout l’outillage et le matériel, dont la cartouche de scellement chimique qui ne sera surement pas utilisée complètement.

Pour répondre à cela, la marque Spit Paslode propose une solution: la fixation EasyMix, une cheville avec scellement chimique intégré.

  • Comment fonctionne cette cheville EasyMix?
  • La nouveauté de Spit est elle réellement simple à utiliser?
  • Cette cheville avec scellement chimique intégré permet elle de faire des économies?

Voici les réponses.

Easymix Spit, caractéristiques des chevilles mécano-chimiques:

Spécifications constructeur EasyMix:

  • Type de cheville: Mécano-Chimique.
  • Type de matériaux: Pleins et creux.
  • Temps de mise en charge:
    • 90 minutes à 5°C.
    • 60 minutes à 15 °C.
    • 45 minutes à 25 °C.
  • Largeur de fixation maximum au niveau du goujon: 30mm

La cheville est disponible avec goujon M8 (diamètre 8mm) ou M10 (diamètre 10mm) et M10 HDG pour milieu extérieur.

Voir l’ensemble des spécifications ici sur la page du fabricant.

Une cheville Mécano-Chimique:

EasyMix, c’est une cheville qui allie le fonctionnement d’une cheville à expansion classique avec celui du scellement chimique.

C’est de la que vient la dénomination “mécano-chimique”.

Elle répond à un cahier des charges stricte, validé par socotec (que vous pouvez retrouver ici).

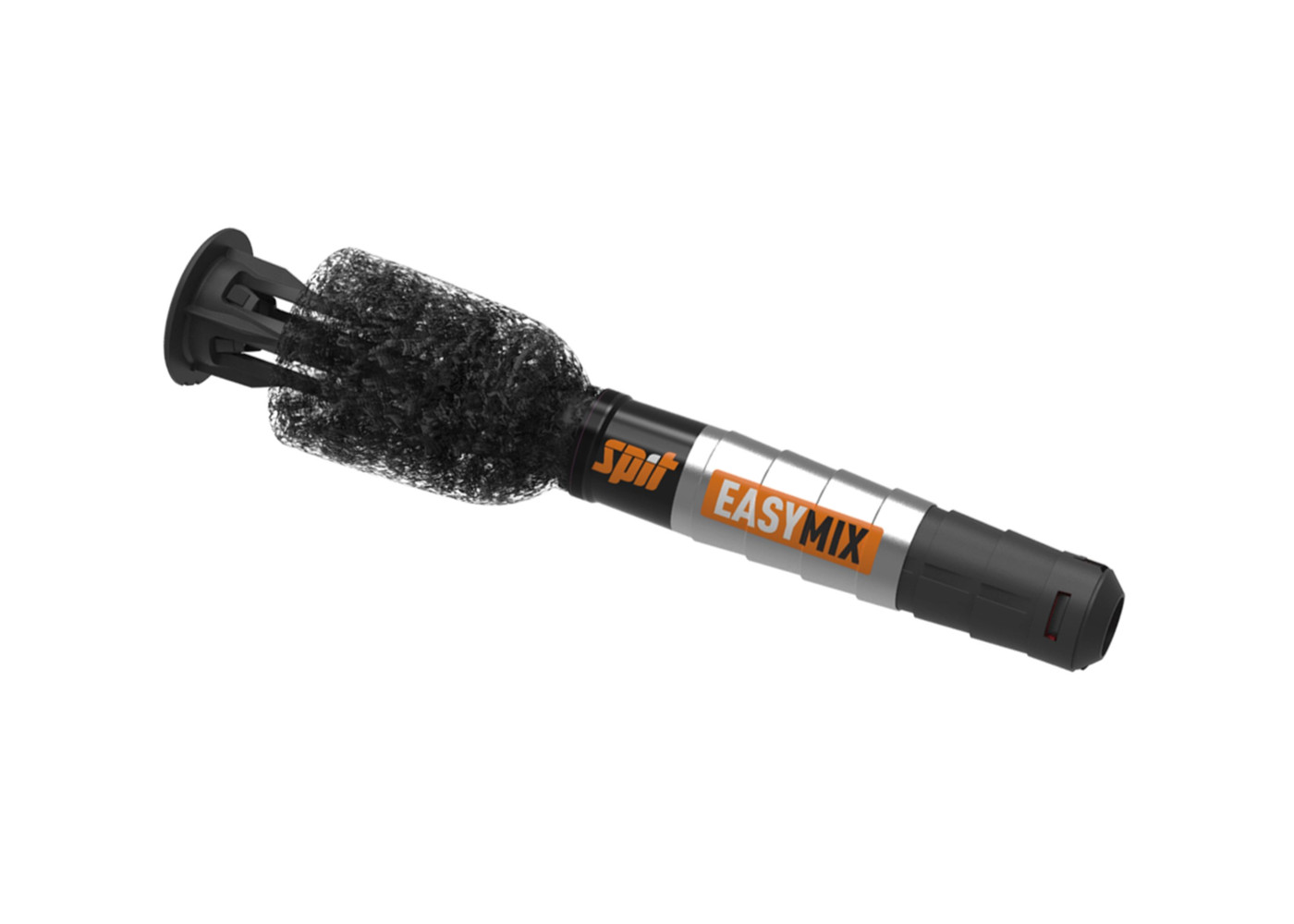

cheville de fixation Spit EasyMix, avis
Cheville Easymix avant que la partie scellement chimique soit utilisée
Kit EasyMix utilisation
Le scellement chimique associé au système d’expansion assure une tenue parfaite dans les matériaux creux et pleins

EasyMix, une fixation 4 en 1:

C’est la spécificité principale de cette cheville à scellement chimique intégré Spit.

Elle réunit plusieurs éléments pour en faire un matériel 4 en 1: Plus besoin de tamis, de scellement chimique ni de pistolet.

L’élément de vissage est inclus ce qui permet une réduction des références à acheter et à stocker.

Mise en oeuvre de la cheville EasyMix:

Enfin, dernier argument important de la fixation spit, c’est sa simplicité de mise en oeuvre.

Une fois le perçage effectué (et la poussière évacuée), il faut insérer la cheville dans le trou, visser le goujon et attendre le durcissement de la résine.

Spit Easymix fonctionnement
La fixation avec Easymix s’effectue en 3 temps – notice de montage Spit

Vidéo Easymix Spit Paslode:

Voici une vidéo qui résume les spécifications et l’utilisation de la cheville à scellement chimique intégrée Easymix.

Avis cheville avec scellement chimique intégré Spit Easymix:

Je pourrais vous faire un test complet pour la mise en place de la cheville EasyMix.

Mais les vidéos du fabricant sont plutôt bien faites, je n’ai pas grand chose à rajouter.

Alors dans cette partie avis, je vais plutôt vous parler des avantages que je vois avec cette cheville EasyMix sur mes chantiers en terme de:

  • Gain de temps.
  • Gain de place.
  • Propreté et gestion des déchets.
  • Economies.

Facilité et rapidité de mise en oeuvre et gain de temps:

Dans EasyMix, il y a le mot “Easy”.

Pour ceux qui sont allergique à l’Anglais, ça signifie Facile.

Effectivement, si on respecte les informations inscrites sur le kit, il n’y a pas de surprise.

Une fois le perçage réalisé, il n’y a pas besoin de se précipiter à mettre la tige filetée après l’insertion du scellement chimique, comme ça se fait avec une méthode classique.

Avec EasyMix, le goujon vient perforer la cartouche qui est contenue dans la cheville.

Point appréciable, vu que le goujon est parfaitement adapté à la cheville, on a un alignement parfait. Ce n’est parfois pas le cas avec un système de tamis et de tige filetée.

avis utilisation cheville réservoir scellement chimique EasyMix
Le résultat en façade est net et sans bavure.

Le seul point surlequel il faut bien insister, c’est sur la partie nettoyage du trou avant insertion de la cheville Spit. Il faut bien évacuer la poussière avant de mettre la cheville EasyMix.

Mais c’est le lot de tous les scellements chimiques: on fixe sur du dur et pas sur de la poussière.

Au final, le gain de temps est notable. Je n’ai pas chronométré la différence de temps avec un système classique, mais je pense qu’on gagne au moins la moitié.

Moins d’outillage à utiliser à transporter:

Pour fixer un élément avec du scellement chimique il faut le matériel suivant:

  • Un perforateur.
  • Un foret.
  • Un goupillon.
  • Un tamis.
  • Une cartouche de scellement chimique.
  • Une tige filetée
  • Un boulon et une rondelle.

Avec EasyMix, la liste est réduite des quatre derniers éléments.

Certes, il n’y a pas d’économie en terme de gros matériel. Il faut bien faire le trou pour fixer la cheville avec le perforateur.

Gain de matériel et d'outillage avec spit Easymix
Sur cette photo, à gauche le matériel utilisé d’ordinaire pour faire une fixation avec du scellement chimique. A droite, la cheville EasyMix de Spit

Par contre, avec ce modèle Spit, plus besoin de contrôler si tous les accessoires sont là. Il faut la cheville EasyMix et l’outillage, point barre!

Cela fait toujours un peu moins de références à stocker dans le fourgon.

Pour ma part je ne fais pas trop souvent de fixations avec du chimique.

J’utilise ce mode de fixation pour les mats d’antenne, pour les grandes armoires électriques industrielles, pour les groupes VMC double flux qui sont assez lourds ou encore les grosses suspensions.

Donc un simple kit EasyMix est suffisant pour mon métier d’électricien.

Moins de déchets et un chantier plus propre:

Troisième avantage que je vois avec EasyMix, c’est la diminution des déchets.

C’est pour moi un aspect important. Je consacrerai d’ailleurs un article sur le sujet d’ici peu.

La seule partie qu’il faut jeter avec la cheville Easymix, c’est l’emballage. Et encore le carton se recycle. Si l’emballage de stockage intérieur était en carton, ça serait du 100% recyclable. Une piste à creuser du côté de chez Spit Paslode pour réduire à zéro la production de plastiques?

Avec un scellement chimique classique, il faut jeter la cartouche et son embout, qui ne peuvent pas être recyclés.

Enfin côté propreté, pas de risque de coulure puisqu’il n’y a pas de scellement chimique apparent.

cartouche de scellement chimique spit
Avec la cheville à scellement chimique intégré spit, il y a beaucoup moins de déchets sur chantier

Comparatif prix par rapport à une cartouche classique:

Dernier point assez important, l’aspect économique.

En effet, si le système est plutôt ingénieux, il ne faut pas qu’il coute plus cher qu’un scellement classique.

Tarif EasyMix:

Les chevilles Easymix sont vendues par lot de 4 pour un cout approximatif de 6,75 euros la cheville soit 27 euros TTC le pack (voir ce lien).

blister easymix 060198
Les chevilles Easymix sont vendues sous blister avec 4 pièces

Tarif Kit Scellement chimique classique:

Côté des kits de scellement chimique, on est à peu près dans la même gamme de prix, entre 25 et 30 euros (ici par exemple).

Je parle de marques professionnelles comme Spit ou équivalentes et qui sont spécialisées dans les fixations.

Je ne me sers pas des marques discount car j’ai besoin d’avoir confiance dans ce type de matériel.

Tarif pièces à l’unité:

Voyons ce qu’il en est si on prend les références à l’unité avec des prix moyens, toujours dans une qualité pro.

Pour un scellement chimique classique, il faut les éléments suivants:

  • Une cartouche de scellement chimique est vendue 12 euros TTC. Elle permet de faire 4 scellements dans un matériau creux, 6 dans un matériaux plein.
  • Un tamis de 16mm vaut un euro TTC.
  • Un goujon M10 130mm équivalent à celui du KIT vaut 2 euros TTC, équipé avec rondelle et écrou.

Un scellement à l’unité reviens donc approximativement à 5,5 euros TTC.

Le Kit EasyMix est il compétitif côté tarif?

Facialement, l’achat de matériel à l’unité reste un peu moins cher pour faire un scellement chimique par rapport à l’EasyMix.

Mais il y a deux données qu’il faut ajouter pour établir un vrai comparatif qui sont:

  • Le temps gagné. De ce côté la, les chevilles EasyMix permettent d’économiser de la main d’oeuvre. Et le temps, c’est de l’argent.
  • Le fait que certaines fois, il faut entamer une cartouche supplémentaire de scellement chimique pour effectuer la fixation ou qu’il ne faut pas utiliser la cartouche en entier. Dans ces deux cas, la cartouche dans laquelle il reste du scellement sera perdue et fera augmenter le coût matériel.

Les chevilles EasyMix sont donc bien alignées au niveau du tarif par rapport aux solutions alternatives.

Où acheter les chevilles Easymix de Spit?

Les chevilles mécano-chimiques de Spit Paslode sont vendues par quatre sous blister dans un kit qui comprend:

  • Quatre chevilles avec réservoir de scellement intégré.
  • 4 goujons M10 130mm.
  • Quatre écrous.
  • 4 rondelles.
  • 4 rondelles chauffe eau.
060198 kit spit paslode
Le kit comprend 4 chevilles avec scellement intégré et les accessoires de fixation nécessaires

Le prix est d’environ 27 euros.

On peut trouver notamment ce kit référence 060198 (pour une version M10) chez les fournisseurs physiques pour les professionnels.

Vous trouverez ce kit en ligne en suivant ce lien chez Domomat ou ici chez ManoMano.

Pour la version M8, il s’agit du kit EasyMix 060197.

Conclusion:

Un nouveauté de la marque Spit que j’avais pu découvrir lors d’un salon, qui est à la hauteur des arguments de vente.

Elle est facile à mettre en oeuvre et apporte une réelle valeur ajoutée par rapport au matériel classique pour effectuer un scellement chimique.

A noté que j’e suis déjà satisfait par Spit au niveau de son outillage (et notamment de la rainureuse D60 que j’ai testé ici et que je possède depuis pas mal de temps). Cette solution de fixation vient conforter mon avis sur la marque.

Enfin, dernier point, la cheville est Fabriquée en France dans l’usine de Valence.
