ESABORA, c’est le nom de l’outil que je vais vous présenter aujourd’hui.

Ce n’est pas un outil qui se trouve dans la caisse à outils de l’électricien, mais plutôt une solution logicielle pour aider les électriciens professionnels entrepreneur.

Car être électricien à son compte, ce n’est pas que tirer des fils et installer des tableaux électriques toutes la journée. Non, il y a une grosse activité de commercial, de gestion et de préparation des chantiers. Des tâches parfois chronophages qui exigent de l’organisation si on veut bien s’en sortir.

C’est là que la solution de REXEL nommée ESABORA entre en jeu.

Je vous propose de découvrir le principe ainsi qu’un test complet de la solution ESABORA schema et business (ou Esabora.schema et Esabora.business).

ESABORA de Rexel, c’est quoi, c’est qui?

Solution digitale:

Esabora, c’est la solution digitale de Rexel.

Cette solution est architecturée en quatre logiciels:

  • Business, pour gérer l’entreprise.
  • Schema, pour réaliser les plans.
  • Tarif, qui permet d’accéder aux tarifs Rexel.
  • Access, pour accéder à l’ensemble des catalogues Rexel.

Les solutions sont accessibles en ligne en mode SaaS (Software As A Service).

Cela signifie qu’il n’y a rien à installer sur l’ordinateur et que les solutions sont accessibles tout le temps, partout (tant qu’il y a une connexion internet). Les données sont mises à jour en temps réel.

logiciel gestion esabora rexel
Ecran d’accueil Logiciel Esabora Rexel

Une entreprise et une marque:

Mais ESABORA c’est aussi un éditeur de logiciels Français qui a été racheté par Rexel en 2013.

La société, filiale du groupe Rexel est localisée à Saint Etienne avec une cinquantaine d’employés, dont le support technique.

Travailler avec les solutions ESABORA, c’est travailler avec une solution Made In France.

Test d’ESABORA schema et business:

Qu’est ce qui m’a amené à tester ce logiciel?

A la base, je cherchais une solution en ligne qui permet de dimensionner complètement une installation électrique.

Je voulais pouvoir partir d’un plan de masse et obtenir un plan architectural électrique complet, associé du plan du tableau électrique et du schéma unifilaire correspondant. Je souhaitais aussi pouvoir avoir une liste de matériel complète.

Pourquoi?

Car avec ces éléments en main, il n’y a plus qu’à travailler sur chantier.

test du logiciel pour électricien rexel Esabora

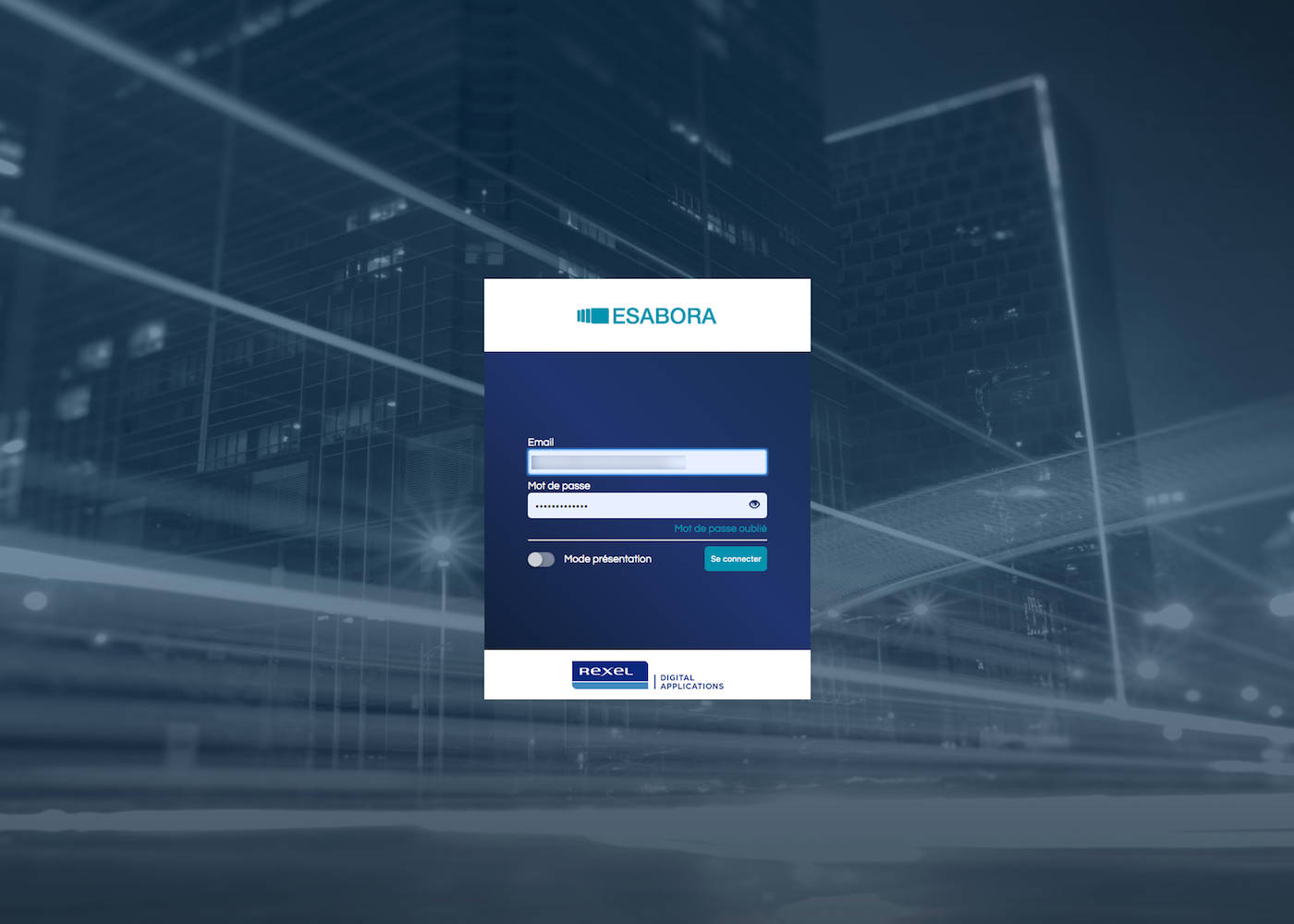

interface d’accès à Esabora Schema et Esabora Business

Ca tombe à point nommé puisque ce sont les promesses faites par les deux solutions SCHEMA et BUSINESS d’ESABORA, que je vous propose de tester dans cet article.

Pour cela, je vais me servir d’un plan de masse d’un chantier sur lequel je travaille actuellement.

Il s’agit d’un chantier de rénovation d’une vieille grange, avec ouverture de ligne électrique et donc CONSUEL.

La conformité est donc un élément important dans la réalisation de cette installation électrique.

test de logiciel CAO pour électricien avec plan architectural
Plan de masse pour le test du logiciel Esabora Schema et Business

ESABORA Schema:

Le principe de la partie SCHEMA, c’est de partir d’un plan de masse et d’arriver à un dimensionnement complet de l’installation électrique.

On peut apparenter ce logiciel pour électricien à un outil de CAO (Conception Assistée par Ordinateur).

Cela se fait en 6 étapes:

  1. La création du plan de masse ou l’importation et la mise à l’échelle du plan.
  2. Le tracé des surfaces à partir de ce plan.
  3. L’implantation des symboles électriques.
  4. Les liaisons et groupements des circuits électriques.
  5. La conception du tableau électrique.
  6. La réalisation du plan électrique unifilaire.

Importation d’un plan de masse:

Esabora Schema permet d’importer un plan de masse au format PDF, mono ou multipage (ou une image au format jpg, png) afin de pouvoir démarrer le projet.

Cette importation n’est pas obligatoire puisqu’il est possible de créer un schéma en partant de 0.

L’importation se fait depuis le menu en haut.

Un menu important puisqu’on s’en sert tout au long du projet. Je ferais référence à ce menu régulièrement dans l’article.

test esabora elec de Rexel
Barre de menu Esabora Schema

Le logiciel permet ensuite une mise à l’échelle du plan pour pouvoir avoir un dimensionnement au réel des pièces.

Ca se fait dans la barre d’outils située en haut à gauche.

test rexel services et logiciel esabora
Mise à l’échelle du plan de masse avec Rexel Esabora.Schema

A noter qu’à chaque importation ou création, un calque est ajouté dans la partie en haut à droite.

C’est ici qu’on peut accéder à chaque élément créé pour le déplacer ou le modifier.

Il y a la possibilité de verrouiller le calque, fonction très utile si on ne veut plus toucher un élément. Le plan de masse, une fois mis à l’échelle est verrouillé pour ne pas modifier sa taille par erreur.

On peut aussi cacher les calques pour alléger le visuel.

calque outil cao électricien
Barre latérale pour gérer les calques créés dans l’outil CAO pour électriciens de Rexel

Le tracé des surfaces:

Une fois le plan de masse importé, il est possible d’implanter directement les symboles.

Mais en faisant ainsi, on perd les avantages de l’outil ESABORA Schema.

Il faut donc tracer les surfaces existantes sur le plan pour recréer un plan complet. Ce plan permettra le dimensionnement de l’installation électrique, pièce par pièce. Mais c’est aussi important pour la réalisation du devis avec la partie ESABORA Business.

C’est une nouvelle fois dans la barre d’outils que ça se passe, en sélectionnant l’outil “Surface”.

Le tracé est intuitif, il faut suivre les murs de la pièce et double cliquer pour fermer la pièce.

C’est à ce moment qu’on indique le nom de la pièce et surtout le type, qui a une importance au moment de l’implantation des symboles électriques.

création d'un plan d'électricien avec logiciel Rexel
Ajout de surface sur le plan de masse
test complet électricien suite logicielle Rexel Esabora
Création d’une pièce sur le plan de masse avant implantation des symboles électriques

A noter qu’avec la mise à l’échelle, on retrouve approximativement le même métré que sur le plan de masse initial.

Test esabora Rexel gestion et création de schémas
Pièce complète créée avec Esabora Schema

Après avoir tracé toutes les pièces en prenant les mêmes côtes que le plan architectural, on arrive à un plan avec les différentes pièces dessinées.

Les libellés peuvent être déplacés et modifiés pour avoir plus de clarté pour l’implantation électrique.

logiciel plan électrique Rexel Esabora
Plan électrique architectural obtenu avec Esabora Schema
avis utilisation du logiciel Rexel Esabora
Après suppression du calque du plan de masse, on obtient la tracé brut des pièces

Implantation des huisseries, menuiseries et meubles:

Le logiciel de CAO pour électricien de Rexel va beaucoup plus. En effet, il permet d’ajouter aussi les menuiseries, les portes et aussi les meubles.

Ce sont des informations très importantes en électricité, puisque ces éléments interfèrent sur la position des prises électriques et autres appareillages.

Les bibliothèques sont activées depuis le menu en haut, et les éléments se trouvent ensuite en bas à droite.

avis logiciel pour artisan électricien
Esabora contient une bibliothèque de symboles architecturaux

Tout est très simple à ajouter et à positionner sur le plan.

Il y a aussi tout une batterie de symboles pour l’implantation des éléments de la cuisine.

test logiciel rexel esabora de Rexel
Ajout des meubles et portes sur le plan de masse
tuto utilisation logiciel pour électricien Esabora
Dans certaines pièces, l’ajout de symboles permet d’identifier la présence de circuits électriques spécialisés

Implantation des symboles électriques avec ESABORA Schema:

C’est à partir de ce moment que commence la partie la plus intéressante du travail.

Il s’agit de positionner les symboles électriques sur le plan électrique.

Une nouvelle fois, il faut se servir des bibliothèques existantes.

Il y a la possibilité d’utiliser des symboles d’architectes ou une librairie de symboles créés avec le logiciel. Il y a dans cette bibliothèque des circuits prédéterminés:

  • Simple allumage.
  • Va et vient.
  • Télérupteur.
  • Double allumage.

Il suffit de sélectionner le symbole électrique ou le circuit désiré dans la bibliothèque et de cliquer dans la pièce.

implantation circuit électrique logiciel rexel esabora

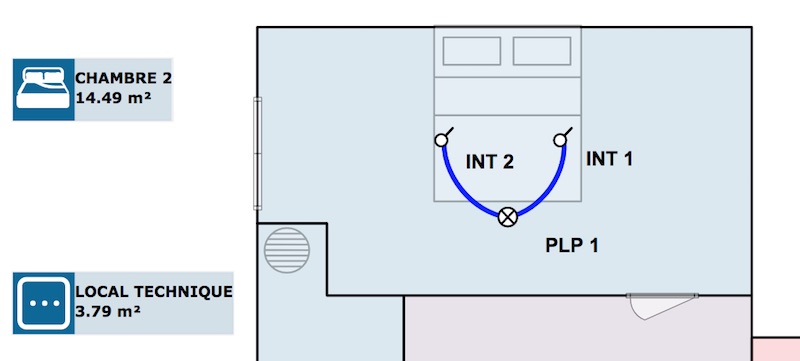

Création d’un circuit d’éclairage va et vient et ajout sur le plan de masse créé avec Esabora

Tout est ensuite modifiable et déplaçable de façon toujours très intuitive.

Chaque élément posé est attribué d’une dénomination qu’il est possible de retrouver en cliquant dessus. Tout s’affiche dans le menu “Propriétés” en bas du plan d’implantation électrique.

logiciel pour création de plan électrique
Chaque élément ajouté sur le plan architectural possède un numéro qui permet de l’identifier

Les circuits d’éclairages sont liés entre eux par des liaisons (en bleu sur l’exemple ci dessus), qui marque l’appartenance des éléments à un même circuit.

Ces liaisons sont modifiables et il est possible d’ajouter des points lumineux supplémentaires sur le plan (en applique ou au plafond).

Pré-remplissage des pièces en conformité avec la norme NF C 15-100:

Il y a une fonction très pratique accessible en faisant un clic droit sur chaque pièce, qui permet de pré-remplir une pièce avec les symboles.

Ce remplissage se fait en respectant les préconisations de la norme  NF C 15-100.

avis utilisation du logiciel rexel Esabora
Fonction Pré-remplissage d’une salle de bain en fonction de la norme NFC15100

Il y a trois niveaux proposés d’implantation de symboles électriques:

  • Norme: pour répondre au minimum au demandes de la norme en terme d’appareillages électriques et de confort.
  • Standard: pour une installation confortable et plus évoluée que la norme simple.
  • Premium: pour une implantation électrique de la pièce très confortable.
Choisir un logiciel pour électricien pour faire les plans
Esabora Schema propose trois types de pré-remplissage de pièce, avec différent niveau de confort

Liaisons et créations des circuits électriques:

Une fois l’implantation terminée, il faut créer les circuits électriques et éventuellement les liaisons.

Les liaisons se font grâce à la barre d’outils. Il suffit de sélectionner la liaison voulue et de lier les éléments qui font partie d’un même circuit.

symboles électriques pour plan d'électricien
Les liaisons peuvent se faire après avoir positionné les symboles électriques sur le plan de masse
groupement de prises électriques sur un logiciel d'électricien
Exemple de liaison de prises électriques sur un même circuit

Après avoir lié les éléments d’un même circuit, on peut créer ce circuit électrique via la fenêtre en bas à gauche du plan d’implantation.

Au début, tout les éléments du plan sont “Hors circuit” et il faut donc les grouper sous différents circuits.

Une fois de plus, le fonctionnement est bien conçu.

  • On créé le circuit.
  • On sélectionne ensuite tous les éléments qu’on souhaite affecter au circuit dans la barre de propriété en bas. Si les éléments ont été liés entre eux précédemment, il suffit de sélectionner un seul élément du groupe pour que tous les éléments soient affectés au même circuit.
solution pour réaliser les plans électriques sur ordinateur
Configuration d’un circuit électrique sous Esabora SCHEMA
test Rexel Esabora
Une fois le circuits électrique créé, on ajoute les éléments du plan électrique à ce circuit

Il faut créer aussi les circuits qui ne possèdent pas de symboles sur le plan d’implantation. Il s’agit par exemple de la VMC, la climatisation, les circuits extérieurs, comme le portail, une pompe de relevage….

On obtient au final la liste complète des circuits électriques de toute l’habitation.

esabora étude technique d'installation électrique
Liste complète des circuits électriques créés avec ESABORA Schema

Conception du tableau électrique avec ESABORA Schema:

Une fois tous les circuits de l’installation électrique créés, on peut utiliser ces derniers pour concevoir le tableau électrique.

Pour cela, c’est à nouveau en haut qu’il faut cliquer, sur le menu “Tableau” et “Ajouter un tableau”.

logiciel de dimensionnement automatique de tableau électrique
Création du tableau électrique

Les rangées du tableau électrique apparaissent et il faut ajouter les protections.

Il y a alors la possibilité de générer un tableau automatique ou de choisir les symboles dans la bibliothèque et de les ajouter un par un.

En conception manuelle, une fois la protection installée, il faut lui assigner un circuit dans le menu “Propriétés” de la protection.

test logiciel installateur electricien Rexel
Implantation du tableau électrique en mode manuel avec le logiciel pour électicien Esabora

Pour arriver à la fin de la création du tableau électrique, il faut que tous les circuits électriques aient une protection attribuées.

Un symbole vert apparait à côté de chaque circuit électrique protégé, avec le numéro du disjoncteur associé.

logiciel de CAO en électricité de Rexel
Tous les circuits électriques sont protégés par un disjoncteur qui est numéroté, exemple Q11 pour la Hotte

Le tableau apparait au final dans le logiciel Esabora comme il doit être câblé dans la réalité.

On retrouve toutes les protections: disjoncteurs, interrupteurs différentiels, prise modulaire, contacteur jour nuit…

conception d'un tableau électrique avec ESABORA Rexel
Tableau électrique dimensionné avec Esabora de Rexel

Réalisation du schéma électrique unifilaire avec le logiciel Rexel Esabora:

Maintenant que le tableau électrique est conçu, ESABORA Schema permet de créer le plan électrique unifilaire.

Depuis le menu en haut, il faut cliquer sur “Unifilaire” et “Ajouter Schéma”.

Il faut sélectionner le tableau électrique correspondant au plan unifilaire.

Pour le projet d’exemple, je n’ai qu’un seul tableau. Mais dans le cas ou il y a plusieurs coffrets électriques (avec un principal et un tableau divisionnaire) cette option a un sens.

logiciel pour la création d'un schéma électrique unifilaire
Création du plan électrique unifilaire avec ESABORA.SCHEMA

Le schéma unifilaire est créé automatiquement depuis le disjoncteur de branchement jusqu’aux circuits terminaux, avec toutes les informations réglementaires.

  • Symbole.
  • Type de protection.
  • Numérotation des protections.
  • Dénomination du circuit protégé.
  • Nombre de fils.
  • Section des fils.
  • Puissance prévisionnelle.
logiciel pour installateur électricien pour créer des plans électriques
Schéma unifilaire complet obtenu avec le logiciel pour électricien Rexel

Des outils supplémentaires:

Esabora SCHEMA offres d’autres outils très intéressants dans la pratique avec notamment:

  • La création des étiquettes pour le tableau électrique.
  • L’analyse de conformité du projet.
  • La création d’un dossier technique complet.

Edition d’étiquettes pour le tableau électrique:

Les étiquettes sont accessibles depuis le plan du tableau électrique.

En cliquant sur le tableau, un menu déroulant apparaît avec un sous menu Etiquettes. Ce même menu est accessible dans le menu haut “Tableau”.

outil pour réaliser les étiquettes du tableau électrique
Esabora Schema propose une solution pour faire des étiquettes pour le tableau électrique

Les étiquettes sont disponibles en trois formats:

  • Bandeau et pictogramme.
  • Bandeau uniquement.
  • Pictogramme uniquement.
repérage coffret électrique avec ESABORA Elec
Résultat de repérage du tableau électrique avec ESABORA Schema

Analyse de conformité:

Second outil que j’ai trouvé intéressant avec ce logiciel pour électricien ESABORA, l’analyse de conformité.

Accessible depuis le menu “NFC15100”, cette fonctionnalité permet de faire une analyse globale du projet de de vérifier la conformité vis à vis des préconisations de la norme électrique.

Cette analyse se fait en fonction de 5 points de vérification:

  • Contrôle des pièces. C’est la vérification du bon nombre de prise et de point d’éclairage, en fonction de chaque pièce de vie.
  • Contrôle des circuits. Cette analyse concerne les groupements des différents circuits électriques. La vérification se fait au niveau du nombre de prises, des points lumineux et des circuits spécialisés. Pour chaque circuit, il y a vérification de l’adéquation entre la section de fil et le disjoncteur affecté.
  • Vérification du tableau. Ces points de vérification concernent la réserve de place, le nombre de disjoncteur max derrière les différentiels et plus largement la protection des circuits.
  • Contrôle du parafoudre. C’est une vérification de la présence d’un parafoudre en fonction du département du projet. Selon le cas, le parafoudre est obligatoire.
  • Contrôle du circuit de communication. Ce dernier point consiste à vérifier la conformité vis à vis du réseau de communication, avec le nombre de prises RJ45 selon les pièces de vie.
test du logiciel pour la conception de plan électrique de Rexel
Contrôle du tableau électrique et de la conformité vis à vis des demandes de la norme électrique
logiciel de contrôle de conformité d'une installation électrique
Vérification de la conformité avec la norme NF C 15-100 pour chaque pièce

Edition d’un dossier technique de l’installation électrique:

La dernière fonctionnalité ESABORA que j’ai trouvé particulièrement aboutie, c’est l’édition du dossier technique du projet.

Elle est accessible dans le menu “Outils” en haut.

Les données du dossier technique sont entièrement paramétrables, avec affichage des différents éléments créés: implantation, tableau électrique, schéma unifilaire.

Chaque pièce est représentée dans le dossier, avec récapitulatif de l’implantation, des équipements et des protections correspondante.

La conformité de la norme est également ajoutée, pièce par pièce.

Faire un dossier technique pour l'installation électrique
Le dossier technique rappel les plans de l’installation électrique et la conformité pièce par pièce

ESABORA Business:

Esabora Schema que je viens de vous présenté, c’est la partie étude technique.

Une fois cette étude réalisée, il faut passer à l’étape opérationnelle: le devis, la commande du matériel et la facturation.

C’est Esabora Business qui est en charge de ces éléments.

Pour ouvrir Esabora Business, il faut passer depuis l’écran d’accueil Esabora, ou via le logo Business en haut à gauche depuis l’interface ESABORA Schema.

C’est un autre type d’interface qui s’ouvre puisqu’il s’agit ici de la “brique gestion” de la solution logicielle Rexel pour les électriciens professionnels.

test esabora gestion pour les artisans électriciens
Esabora Business propose une interface pour la gestion commerciale des électriciens

On retrouve tous les éléments qui permettent de gérer un chantier d’électricité.

  • L’interface client.
  • La zone d’édition des devis.
  • La création des factures.
  • Les commandes fournisseurs.
  • L’édition de bon d’intervention.

Mais ce n’est pas un outil classique comme on peut le retrouver un peu partout.

La force d’ESABORA Business, c’est que le logiciel est en relation directe avec:

  • L’interface ESABORA Schema. Avec l’étude technique réalisée, on peut créer le devis correspondant au projet créé.
  • Les catalogues des fabricants référencés Rexel: Accès à toutes les références référencés chez Rexel.
  • Le compte fournisseur REXEL: Les prix en temps réel associés et négociés au compte de l’entreprise.

A partir de l’étude technique, on peut donc créer un devis, réaliser une commande fournisseur avec tout le matériel nécessaire au chantier et gérer la partie facturation.

Devis et commande matériel avec ESABORA BUSINESS:

Je me base sur le projet créé pour éditer le devis correspondant à l’installation électrique.

L’ajout d’un devis se fait depuis l’interface principale en cliquant sur “DEVIS”.

Un premier écran apparait ou il faut ajouter le nom de client ainsi que les informations du projet.

Certains paramètres sont intéressants et permettent de moduler les coefficients et la marge sur la main d’oeuvre et les matériel.

logiciel Rexel pour faire les devis et plans électriques
réglage des paramètres avant édition du devis électrique

On arrive sur une page de devis vierge ou il est possible d’ajouter des lignes.

Importation des données Esabora Schema:

Mais le plus intéressant, c’est d’importer une étude technique existante pour réaliser un devis clé en main (depuis le menu en haut à droite dans le devis).

test Esabora schema et Esabora Business
Importation du plan électrique Esabora Schema pour réaliser le devis automatiquement

Le devis est édité en fonction des pièces créées dans la partie schéma.

Il est possible de sélectionner un appareillage spécifique et une marque pour le tableau électrique.

Les références peuvent se changer manuellement dans le devis, ainsi que les taux de main d’oeuvre et les coefficients de marge sur le matériel et la main d’oeuvre.

On peut également substituer certaines références de façon groupée. Par exemple changer toutes les références de boitiers d’encastrement par une autre marque.

solution logicielle en ligne pour faire les devis en électricité
Esabora Business permet de répertorier le matériel nécessaire au moment du devis

Le gros point fort, c’est qu’on peut s’appuyer sur toutes les références constructeurs pour ajouter des informations dans le document.

Plus besoin d’utiliser des catalogues fournisseur, de rechercher des références sur le net, tout est disponible dans l’outil.

C’est vraiment très agréable à utiliser, compte tenu qu’on accède directement au stock disponible chez le fournisseur et au tarif négocié.

On est pas ralenti pour faire le devis, en attendant une demande de prix fournisseurs puisque les informations sont affichées en temps réel.

logiciel Esabora pour gérer les commandes de matériel électrique
Esabora Business donne accès au catalogues des fabricants, aux références et à la disponibilité en agence

Commande du matériel avec ESABORA Business de Rexel:

Une fois le devis terminé, il faut passer à la partie commande du matériel.

En cliquant sur le bouton “Préparer Commande” dans la barre de menu, on accède à un autre niveau qui permet de paramétrer l’ensemble de matériel à commande.

Quand je parle de l’ensemble, c’est bien tout le matériel nécessaire à la réalisation de cette installation: gaine, appareillage électrique, tableau électrique, boite d’encastrement.

Il faut bien sûr ajouter certains éléments comme les boites de dérivation, car le logiciel n’est pas capable de savoir comment vous aller réaliser la distribution exacte de l’installation électrique.

solution clé en main pour dimensionner une installation électrique
Liste de matériel électrique obtenue en se basant sur le plan électrique initial

Cette commande contient les références des fabricants.

De cette façon, elle peut être éditée puis envoyée aux fournisseurs, que ce soit REXEL ou un autre fournisseur.

En étant client Rexel, on peut même directement envoyer le listing de matériel sur le compte Rexel client en ligne. La commande s’ajoute au panier et peut être directement passée en commande.

Vidéos et tutoriel d’explication Rexel Esabora:

J’ai du border un peu le test et il manque encore pas mal d’information dans ce test.

En effet, j’aurai pu passer encore plus de temps à vous présenter les deux outils Business et Schema d’ESABORA. Mais il faut savoir s’arrêter parfois.

Il y a beaucoup d’options supplémentaires disponibles, et d’autres manières d’utiliser ces logiciels Rexel pour électricien.

C’est le cas par exemple de l’application Mobile Esabora.Mobile qui permet de créer le compte client et d’avancer dans la rédaction du devis et même de faire signer le client sur place!

Bref, pour toutes ces informations, je vous invite à visionner les vidéos ESABORA disponibles ici.

Voici par exemple le tutoriel d’utilisation d’ESABORA Schema:

Tarif ESABORA Schema et Business:

Esabora est disponible en mode SaaS, c’est à dire sans logiciel installé sur l’ordinateur.

La solution de logiciels Rexel pour les électriciens se décline en deux offres pour les électriciens indépendants.

  • Esabora Business à 49 euros HT par mois.
  • Esabora Business + Schema à 59 euros HT par mois.

Il existe aussi une solution pour les TPE PME à partir de 149 euros HT par mois pour 3 utilisateurs.

Tout est expliqué ici sur la page ESABORA.

Conclusion:

Je cherchais depuis pas mal de temps une solution complète qui fasse la partie étude technique et commerciale.

Bien que les solutions à installer sur ordinateur existent, elle ne sont pas aussi évoluées au niveau de la relation avec les catalogues fournisseurs.

Et mon besoin principal, c’était d’avoir une solution complète, connectée aux tarifs et catalogues, le tout en mode SaaS.

Maintenant, c’est le cas. Je peux dire que la solution logicielle de Rexel répond complètement à mes besoins d’électricien.

Pour ESABORA Schema: Le fonctionnement est plutôt intuitif. J’ai pris plaisir à utiliser l’outil de CAO de Rexel, qu’on pourrait presque assimiler à “un jeu”.

Pour Esabora Business: Côté gestion, il y a de la complexité à mettre en oeuvre. Il faut mêler les références, les tarifs, la création du devis et la liaison avec la partie technique. Une fois de plus, la solution logicielle Rexel s’en sort très bien de ce côté.

Au final, Rexel ESABORA Business et ESABORA Schema m’offrent une solution logicielle complète et aboutie pour mon activité d’électricien indépendant.

Une partie étude technique qui donne un rendu pro au client et une partie gestion commerciale qui permet de gagner en efficacité sur le terrain.

Laissez un commentaire ici (les commentaires apparaissent après modération)

Please enter your comment!
Please enter your name here
