J’en ai parlé à de nombreuses reprises sur ce blog et malgré que ça soit une étape particulièrement ingrate du métier: Le tirage de fil électrique.

Effectivement, même en étant équipé des bons outils (comme le tire fil par exemple) c’est une tâche récurrente et ennuyeuse. Elle s’apparente parfois à un combat contre les rouleaux de fils électriques!

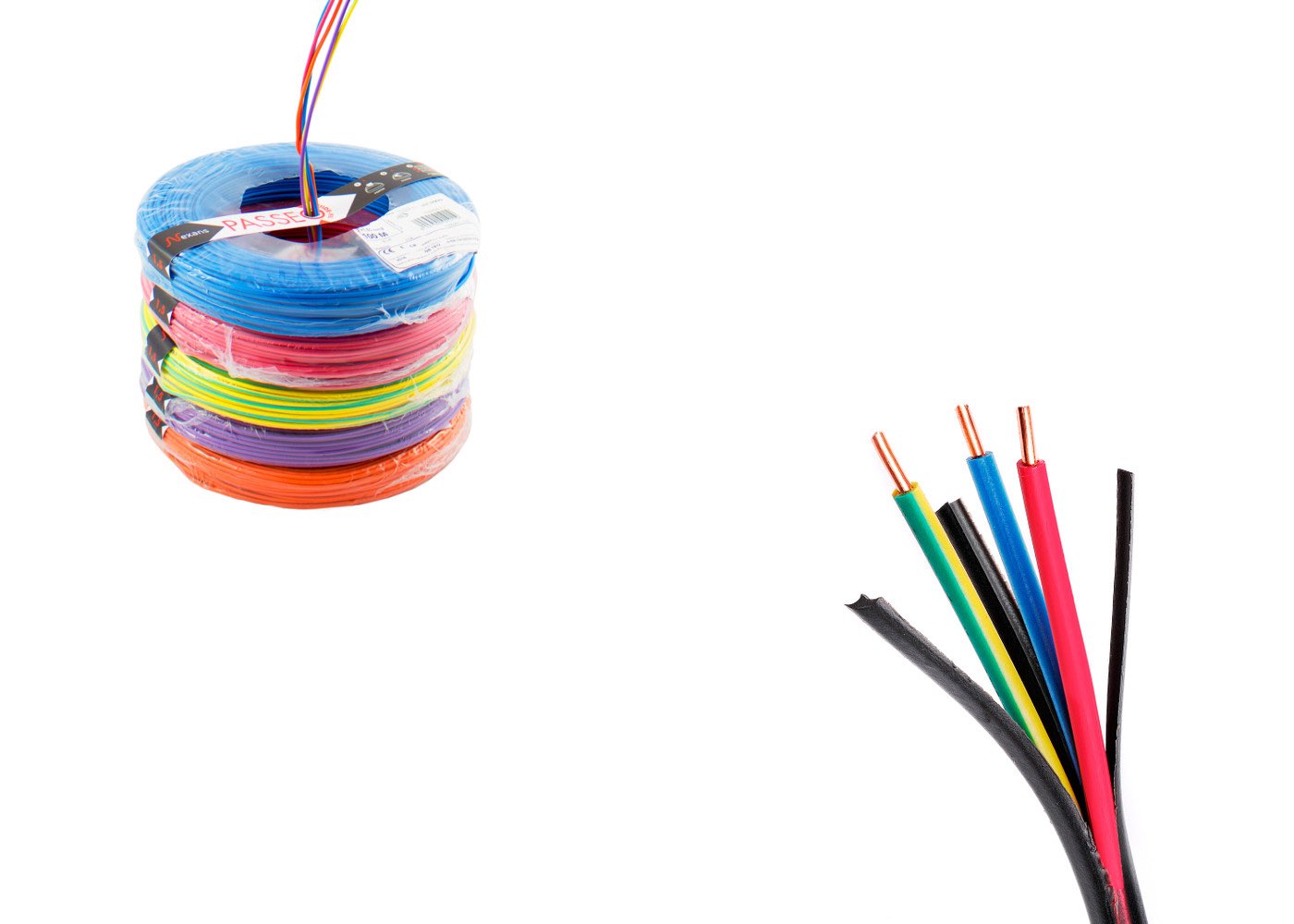

Alors quand un fabricant comme Nexans propose les solutions PASSEO et EASYFIL pour simplifier le tirage des fils électriques, je teste.

Et voici mon avis.

Le système Nexans PASSEO:

Nexans a mis au point PASSEO, un système pour dérouler les fils électriques.

La caractéristique de ce système? C’est qu’il n’y a aucun ajout de matériel à faire autour de la bobine.

Nexans a innové sans ajouter de matériel supplémentaire, en se basant sur la bobine existante et en améliorant son emballage.

Concrètement, il s’agit d’un emballage robuste qui permet:

  • De porter la bobine grâce à une poignée indéchirable.
  • De dérouler facilement grâce à un trou au milieu de cette poignée. Ce trou permet de passer le fil de la bobine pour guider le fil sans qu’il s’emmêle.

Les bobines peuvent se mettre l’une sur l’autre pour pouvoir tirer les fils ensemble dans une gaine ICTA.

Voici la vidéo explicative.

Le système EASYFIL de Nexans:

EASYFIL, c’est un condensé de fil électrique entouré, d’une surcouche qui lie les fils entre eux et qui se retire facilement.

Concrètement, ça se présente sous la forme d’une bobine de câble, sauf que ce n’est pas du câble électrique.

Les fils électriques sont conditionnés avec une enveloppe qui maintient les fils électriques entre eux.

L’intérêt est triple.

EASYFIL permet:

  • D’améliorer le passage des fils dans les gaines.
  • De faciliter le déroulage en supprimant l’apparition de noeuds.
  • De diminuer l’encombrement en matériel électrique.

PASSEO et EASYFIL, test et avis chantier:

La promesse de ces deux nouveaux systèmes Nexans, c’est de faciliter la vie des électriciens au moment de tirer les fils électriques.

J’ai essayé et voici ce que j’en pense.

Test PASSEO et EASYFIL de Nexans
Test des deux innovations NEXANS PASSEO et EASYFIL

A noter que dans ce test, j’utilise les versions en avec des fils électriques de section 6mm2. Pourquoi ce choix? Car le fil électrique 6mm2 est plus rigide et en faisant un test avec cette version, je peux voir réellement le gain obtenu.

Test Nexans PASSEO:

La première phase dans le tirage de fils électriques, c’est le transport des bobines jusqu’à l’espace de travail.

De ce côté PASSEO gagne un point car la poignée de transport est très robuste et bien appréciable (surtout pour les poids lourds comme la bobine de 6mm2 en 100m).

Seconde phase, c’est le tirage en lui même. Et c’est là que PASSEO fait toute la différence, une nouvelle fois avec la poignée.

Cette dernière est équipée d’un trou pour faire passer le fil électrique depuis l’intérieur de la bobine.

bobine de fil électrique 6mm2 PASSEO Nexans
La bobine PASSEO est équipée d’un passe fil dans la poignée pour faciliter le déroulage de la bobine
test PASSEO Nexans
Ici une bobine de fil de terre de 6mm2

Le tirage est beaucoup plus facile qu’en utilisant des bobines séparées.

Avec le 6mm2 que j’ai utilisé, j’ai pu bien voir la différence, surtout en étant seul à tirer le fil électrique dans la gaine.

Et en empilant les bobines c’est quasi aussi efficace qu’un dérouleur de bobine.

L’emballage autour de la bobine est solide. Avec les bobines de fil électrique classiques, l’emballage fini par s’enlever à force de transporter les bobines.

Il y aussi l’indication sur la bobine qui permet un repérage immédiat de la section du fil électrique.

fil électrique 6mm2 NExans PASSEO
La section du fil est indiquée clairement sur la poignée de la bobine PASSEO de Nexans

Test Nexans EASYFIL:

EASYFIL, c’est une autre philosophie que PASSEO.

Le premier (PASSEO) permet de faire des associations de fil,  alors que le second (EASYFIL) est un peu plus restrictif puisqu’il contient déjà un certain nombre de fils électriques déterminé.

Pour le 6mm2 que j’ai testé, il y a 3 fils électriques de sections 6mm2 qui sont regroupés avec un liant.

D’apparence, on pourrait presque croire à un câble électrique, sauf que les trois fils apparaissent et ne sont pas protégées par le plastique liant.

test et avis de EasyFil de Nexans
Les trois fils EASYFIl de Nexans sont maintenus ensemble grâce à un liant en plastique

Si le système EASYFIL ressemble à un câble, il est aussi facile à tirer dans une gaine ICTA que ce dernier.

C’est une fois de plus très pratique quand on travaille seul car il n’y a pas de noeuds qui se créent au moment du tirage.

J’ai pu faire un test dans une moulure en apparent et c’est à ce niveau que j’ai trouvé tout l’intérêt.

Si vous avez déjà installé des fils électriques dans une moulure, vous avez déjà vécu le moment ou un fil se fait la malle, c’est imparable.

Avec EASYFIL, c’est fini. Effectivement, on ne dénude que la partie souhaitée et le liant permet de tenir les fils électriques ensemble sur le reste de la circulation.

Mais il n’y a pas la rigidité du câble électrique et c’est très pratique dans les angles plus particulièrement.

Enfin, le liant qui maintient les fils électriques entre eux se retire très facilement à la main, sans outil.

Par comparaison, c’est bien plus facile à éplucher qu’une orange et il n’y a pas besoin de forcer pour le retirer.

avis bobine de fil 6mm2 EasyFil de Nexans
Le lian EasyFil est facile à retirer à la main

Versions et achat des systèmes PASSEO et EASYFIL:

Version PASSEO:

La gamme PASSEO est disponible en version H07V-U et H07V-R de 1,5mm2 à 6mm2.

Voici les couleurs disponibles pour chaque section:

  • H07V-U 1,5mm2:
    • Bleu.
    • Vert jaune.
    • Rouge.
    • Gris.
    • Marron.
    • Noir.
    • Orange.
    • Violet.
    • Blanc.
  • H07V-U 2,5mm2:
    • Bleu.
    • Vert jaune.
    • Rouge.
    • Marron.
    • Noir.
    • Orange.
    • Violet.
  • H07V-R 6mm2:
      • Bleu.
      • Vert jaune.
      • Rouge.

Il existe également une gamme en fil souple H05V-K et H70V-K avec 9 couleurs disponibles avec des sections de 1mm2 à 6mm2. C’est la gamme VISIBOX, plutôt dédiée au milieu industriel.

Version  EASYFIL:

EASYFIL est disponible en version H07V-U et H07V-R dans différents conditionnements:

  • H07V-U Section 1,5mm2 en couronne de 200m.
  • H07V-U Section 2,5mm2 en couronne de 150m.
  • H07V-R Section 6mm2 en couronne de 75m.

Achat:

PASSEO et EASYFIL sont disponibles dans la plupart des enseignes de vente et les distributeurs de matériel électrique.

Conclusion:

Voici deux très bons produits de la marque Nexans qui a déjà réussi un bon produit avec son système de touret Mobiway dont je parle ici.

Compte tenu que le tirage de fil est très chronophage, ennuyeux et fatiguant, l’investissement dans ces deux systèmes PASSEO et EASYFIL est très intéressant.

Alors à vos marques, prêts? Tirez!
