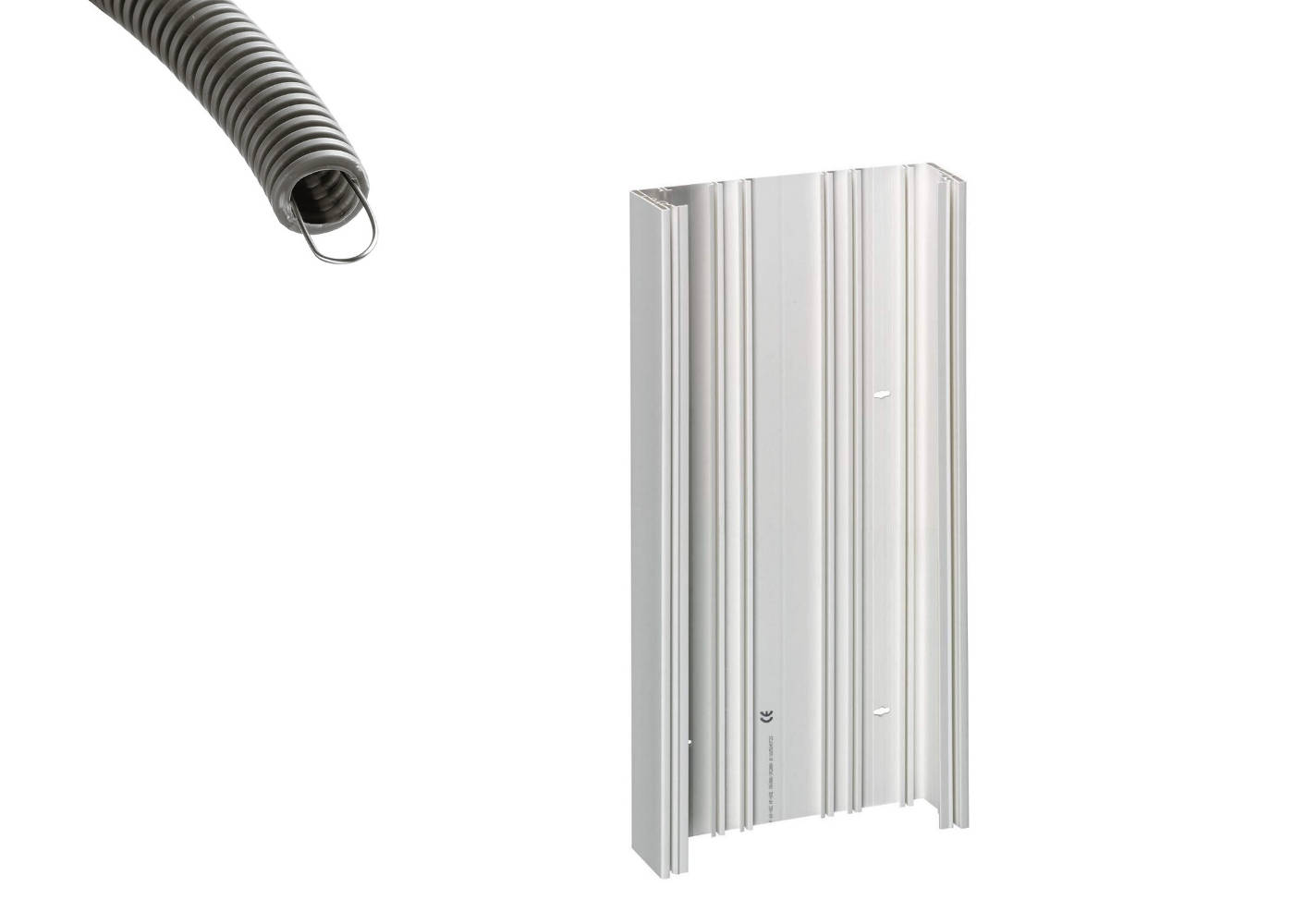

Trop de gaines ICTA dans la GTL, que faire?

Quand on réalise une installation électrique complète en éclairage et appareillages électriques, on rencontre parfois le problème suivant: il y a trop de gaines ICTA dans la GTL.

Et quand il s’agit de faire rentrer toutes ces gaines et câbles électriques dans la goulotte GTL, c’est un peu problématique.

Pourtant, il existe des solutions techniques pour gérer ce grand nombre de gaines qui arrivent au niveau du tableau électrique.

Note: Dans l’article je parle bien ici du problème pour faire rentrer les gaines ICTA dans la goulotte GTL, la goulotte sur laquelle le tableau électrique est fixé.

Je ne parle pas du « Volume GTL » qui est l’espace réglementaire à respecter pour le passage des réseaux électriques. Cela prêtait d’ailleurs à confusion avec l’ancienne version de la norme avant l’arrivée du nouveau volume ETEL.

Organiser les gaines ICTA au niveau de la goulotte du tableau électrique:

Avant de vouloir diminuer le nombre de gaines ICTA au niveau de la goulotte GTL ou de songer à un autre moyen technique, voici d’abord quelques suggestions d’organisation au niveau de la GTL en elle même:

Passage par en bas et en haut:

On pense souvent à faire passer les arrivées par la haut de la goulotte du tableau électrique.

C’est ce qui amène au problème d’encombrement.

Mais la goulotte GTL dispose aussi d’un bas. Si le chantier le permet, il est très intéressant de faire venir un bon nombre de gaines par le bas.

conseils pour répartir les gaines icta au niveau du tableau électrique
Trop de gaines ICTA dans la GTL? Pensez à passer quelques gaines en bas de la GTL

C’est d’autant plus recommandé pour les prises électriques!

Cela permet de gagner en longueur de fils électriques et de gaine non négligeable.

En effet, les prises sont installées à 20 cm environ du sol fini. En passant les gaines ICTA par le bas de la GTL plutôt que par le haut, on gagne environ 2m de longueur minimum.

Et ce sera autant de gaines qui n’arrivent pas par le haut de la goulotte du tableau électrique.

Passage à l’arrière de la GTL:

La GTL est parfois installée en centre de logement, sur un mur porteur ou une cloison séparative.

Si ce mur est doublé de l’autre côté, c’est l’occasion de faire traverser les réseaux par l’arrière de la GTL.

Il faut faire une fenêtre dans le fond de la goulotte. Pour ce faire, un outil multifonctions est idéal (comme ce modèle par exemple).

comment faire quand il y a Trop de gaines ICTA dans la GTL?
Passage de gaines ICTA en fond de GTL

Cornet d’épanouissement – jonction plafond pour GTL:

Dans certains cas, les gaines rentrent dans la goulotte GTL, mais il y a un léger encombrement en haut qui empêche la fermeture avec le capot de la goulotte.

Il existe un accessoire pour répondre à ce besoin, le cornet d’épanouissement, appelé aussi jonction de plafond pour goulotte.

avis jonction plafond goulotte gtl
La jonction plafond GTL est un bon moyen lorsqu’il y a Trop de gaines ICTA dans la GTL

C’est un accessoire dédié a la goulotte qui permet d’élargir la section haute (ou basse) de la goulotte.

Cette jonction ou cornet d’épanouissement est un accessoire de GTL.

Il est dédié a chaque marque et modèle de GTL, comme par exemple ce modèle Legrand.

Double largeur de GTL:

La dernière solution consiste à installer une deuxième goulotte GTL, collée à la première.

Ce type d’installation est réservé pour les plus grandes installations électriques (généralement domotisées) ou avec un tableau de communication plus grand.

conseil électricien gaines icta arrivée tableau électrique
La double GTL est une solution pour répartir les réseaux et éviter la congestion des gaines ICTA dans la goulotte qui supporte le tableau électrique

Il est possible de communiquer entre les deux goulottes en faisant un trou transversal.

Même si les deux GTL sont parfaitement collées, il faut raccorder les deux goulottes avec de la gaine ICTA. Elle sert de protection mécanique pour les fils électriques qui passent entre les deux espaces.

Intervenir pour ne pas avoir trop de gaines ICTA dans la GTL:

Boite de dérivation:

Les câblages électriques dans le tableau sont autorisés (notamment avec des accessoires pratiques comme les wagos topjobs et borniers sur rail).

Mais c’est en voulant se servir du tableau électrique comme boite de dérivation qu’on arrive à avoir trop de gaines dans la GTL.

Pour diminuer alors le nombre de gaines, il vaut mieux disposer quelques boites de dérivation supplémentaires. Elles permettront de décharger le tableau électrique.

Ainsi, au niveau de la GTL il n’y aura que des départs d’alimentation vers les boites de dérivation.

boite de dérivation et tableau électrique
La boite de dérivation permet de diminuer le nombre de gaines ICTA et les dérivations dans le tableau électrique

Favoriser le pontage pour les câblages électriques:

Pour diminuer le nombre de gaines qui arrivent au niveau de la goulotte GTL, il est possible d’avoir recours à certains câblages électriques.

On diminue ainsi les reprises dans le tableau électrique.

Tableau divisionnaire:

Le tableau électrique divisionnaire est surtout utilisé pour les locaux annexes ou les extensions (les cabanons de piscine par exemple).

Mais le tableau électrique secondaire peut aussi être utilisé pour répartir les réseaux autrement, et ainsi avoir moins de gaines électriques au niveau du tableau principal.

En utilisant un tableau divisionnaire, il n’y a « que » la gaine avec l’alimentation qui part vers le tableau secondaire.

Les réseaux électrique qui devaient initialement arriver au tableau principal arrivent au divisionnaire. C’est un gain non négligeable de place et parfois aussi d’argent, puisqu’on peut diminuer la longueur des réseaux de l’installation électrique.

Alternative à la goulotte saillie, le bac encastré et coffrage:

On parle très souvent de la GTL, car la goulotte est le moyen le plus utilisé pour rassembler les réseaux et fixer le tableau électrique.

Mais il existe aussi une autre solution plus esthétique, qui permet de gérer les réseaux en plus grand nombre, et qui répond donc à notre besoin.

Il s’agit du bac de tableau électrique à encastrer.

bac à encastrer pour tableau électrique
Le bas à encastrer permet de gérer plus facilement l’arrivée des gaines ICTA au niveau du tableau électrique

Associer à un coffrage en plaque de plâtre, il permet de canaliser un bon nombre de gaines électriques. Elles pourront être réparties au niveau du bac d’encastrement.

Il existe d’ailleurs de grands modèles de 2×13 modules de large comme par exemple cette référence.

La seule précaution à prendre, c’est de ne pas réaliser de câblages électriques qui pourraient être inaccessibles derrière le bac, .

Conclusion:

Vous n’êtes maintenant plus démunis face à ce problème de gaines ICTA à faire rentrer dans la GTL.

Mais la meilleure solution consiste à prévoir en avance le passage et la distribution des réseaux.

C’est une étape qui intervient dans la préparation des travaux d’électricité, un sujet que je trouve très important.
