Les différents types de fils et câbles électriques
Vous avez sans doute remarqué qu’il existe différents types de fils pour faire l’installation électrique domestique. Avant de voir pourquoi une telle variété de fils électriques, je vais vous présenter ceux que vous pourrez rencontrer lors de vos travaux d’électricité.
Un peu de vocabulaire, fil électrique, conducteur électrique, conducteur isolé et câble électrique:
Vous m’entendrez (ou plutôt me lirez) parler de fil électrique dans cet article, alors autant être clair, c’est un abus de langage. Voici les termes exactes qu’il faut employer.
Un conducteur électrique est un matériau qui a une capacité de conduire l’électricité. Il est caractérisé par sa capacité à transporter l’énergie électrique, sa densité, sa conductivité, sa résistance.
En électricité, il existe deux conducteurs électriques (abusivement fil électriques) qui permettent de transporter le courant dans l’installation électrique:
- Le conducteur isolé.
- Le câble électrique.
Le conducteur électrique isolé:
Le conducteur isolé est constitué d’une âme conductrice et d’une enveloppe isolante. L’âme, c’est la partie métallique qui permet de transporter le courant électrique. Elle est le plus souvent en cuivre pour les fils de l’installation électrique. L’enveloppe est quant à elle en PVC (le plastique c’est fantastique!) et de couleur différente pour repérer les conducteurs électriques.
L’âme peut être constituée d’un seul fil dit « massif » ou de plusieurs petits fils, on parle alors de conducteur électrique isolé multibrins.

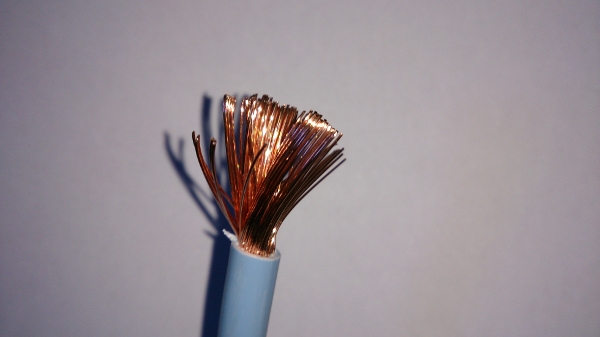

Lorsque je parle de fil électrique, je parle donc de conducteur électrique isolé. Ci dessous j’ai dénudé sur une partie pour bien faire la distinction entre l’âme en cuivre, et l’enveloppe isolante en PVC bleu pour un fil de neutre.
Le câble électrique:
Le câble électrique est lui formé de plusieurs conducteurs électriques, eux même sous une autre enveloppe isolante.
- Pourquoi regrouper les conducteurs électriques isolés dans un câble électrique? Pour gagner du temps et de l’argent
- Pourquoi une enveloppe isolante supplémentaire? Pour isoler (facile) et protéger selon les utilisations
Des chiffres et des lettres pour désigner les fils électriques:
Un comité européen payé par vos impôts:
J’aime commencer par un titre comme ça. Chacun sait que l’Europe est une machine à gaz, je vous en présente donc une toute petite partie, le CENELEC. C’est le Comité Européen de Normalisation de l’Électrotechnique, un nom ronflant pour une organisation qui doit nous couter cher. Bref, je parle de ce comité car c’est lui qui a établi un code pour donner les caractéristiques d’un conducteur électrique. Code que je vais vous expliquer ci dessous.
Chaque conducteur électrique est repéré par un ensemble de lettres et de chiffres pour donner un nom assez barbare, comme H 07V-U.
Cas d’un conducteur électrique isolé simple:
La première lettre donne l’étendue nationale ou internationale:
- A désigne un type national reconnu par le CENELEC.
- H un type Harmonisé.
- FR-N un type national avec une désignation internationale.
- U un type national issu de l’ancienne désigantion UTE.
Simple non (ironique)?
Ces informations ne sont pas essentielles à retenir, autant retenir que vous allez utiliser dans votre installation électrique des conducteurs électriques qui commencent le plus souvent par H et U.
Ainsi un fil électrique H 07-VU est un conducteur électrique de type harmonisé.
La deuxième partie contient plusieurs chiffres qui désignent la tension électrique nominale maximum supportée par le fil. Une fois de plus pour faire simple, dans l’exemple que j’ai pris, H 07-VU signifie que la tension maximale supportée par le fil est de 700 volts. Allez savoir pourquoi ils n’ont pas choisi de mettre 700 directement. A contrario, il existe du fil U 1000 R 2V, et dans cette dénomination, le 1000 est simplement écrit. (simplicité, quand tu nous tiens…..)
Les deux dernières lettres qui suivent indiquent:
- La nature de l’isolant: le plus souvent en PVC ou PRC.
- Le type de l’âme: cette lettre donne des indications sur la souplesse du fil électrique: U et R pour du rigide et K pour une âme souple.
Ainsi, ce même conducteur électrique isolé H 07-VU possède un isolant PVC – le V – et une âme rigide en cuivre – le U.
Cas d’un câble électrique:
Dans le cas d’un câble électrique multi-conducteurs, à la fin du code viennent se rajouter des chiffres et des lettres supplémentaires (encore!)
Par exemple 3G 1.5:
- Le 3 indique que le câble contient 3 conducteurs isolés.
- Le G indique qu’un des conducteur est vert-jaune (à utiliser pour le fil de terre uniquement).
- 1.5 donne la section des fils électriques qui composent le câble.
Alors, quel conducteur électrique isolé ou quel câble pour mon installation électrique?
Marre des normes?
Je vous comprends, mais c’est le lot de tout électricien. Passons donc aux câbles et fils électriques que vous allez pourvoir utiliser lors de vos travaux électriques:
H 07V-U, le meilleur compagnon de votre installation électrique:
C’est évidemment ce fil électrique dont vous allez vous servir le plus. C’est lui qu’on achète en bobine et qui passe dans les gaines ICTA.
Les sections les plus couramment utilisées sont:
- Sections de 1,5mm² pour l’éclairage jusque 16A et les commandes.
- Sections de 2,5mm² pour les prises et les prises spécialisés jusque 20A.
- Section de 6mm² pour les appareils jusqu’à 32A.
Il existe des sections plus grandes, mais ce fil possède une âme en cuivre massive (le U), et est donc difficile à manier.
Je vais vous donner un alternative dans le cas de sections plus grandes en fin d’article (HO7-VK).

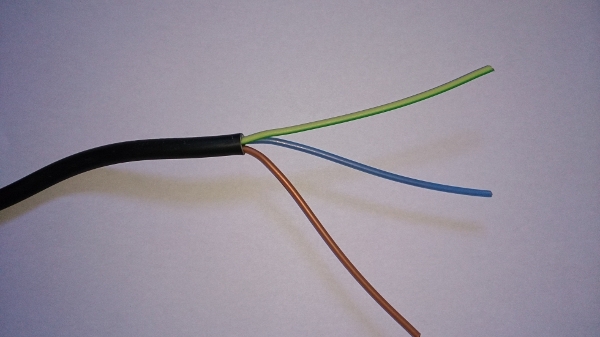

Le câble électrique R2V, un gain de temps pour certaines utilisations:
C’est le câble que vous pourrez utiliser pour l’éclairage, les prises.
Il est constitué de 3, 4 ou 5 fils électriques et vous permet de gagner du temps lors du passage de vos réseaux. Le passage peut se faire sous gaine ICTA ou pas si vous avez affaire à un passage de réseaux électriques en vide de construction.
Pour ma part, je l’utilise souvent avec des tube IRO pour faire des montages électriques dans les garages, les caves etc….
H 07V-K, de la souplesse dans votre tableau électrique:
Ce fil électrique H07 V-K est composé de multibrins de cuivre, ce qui lui donne la particularité d’être souple. C’est très utile pour faire les connexions dans les tableaux électriques lorsqu’il faut des sections plus importantes.
Le seul inconvénient, c’est qu’il faut utiliser un embout à collerette isolante à chaque extrémité du fil électrique de type H07V-K.
Ci dessous un fil H07V-K multibrins en 16mm² bleu pour le neutre, très facile à manipuler.
J’ai volontairement dénudé et écarté les brins pour montrer l’aspect multibrins de ce conducteur électrique isolé.
L’inconvénient de faire du R2V sans gaine ICTA est qu’une réparation ultérieure sera difficile.
Bonjour,
Quelle est la différence avec les fils HO7VU/R des GSB et des ventes en ligne comme Domomat ?
Ce que je trouve dommage en GSB, c’est que les couleurs des fils manquent comme le marron et le noir pour la phase.
Bonjour,
J’ai acheté un sèche serviettes pour SDB, et le produit est livré avec un cable dénudé avec 3 fils, un gris, un marron et un noir. De classe 2, ce sèche serviettes n’a pas de prise de terre. Que dois-je faire avec le fil noir, comment le couper ou l’isoler dans la prise ?
Cordialement
CMB
Bonjour
Le noir c’est le fil pilote pour le relier à un programmateur.
Si ce n’est pas le cas chez vous, il suffit de l’isoler
Vous inspirer de ceci :
https://www.casimages.com/i/190508075501383216228070.jpg.html
Dans votre cas sans doute que le gris est le neutre (à confirmer sur la notice) qui correspond au bleu de mon schéma.
Merci Guillaume pour vos articles de grandes qualités. Ils me sont d’un grand aide pour la reno de l’électicité dans ma maison.
Cdt
Je viens d’acheter un four encastré G.E., usagé, avec un système autonettoyant pour remplacer mon four encastré défectueux.
Le GE possède une couette à 5 fils: Vert,Blanc,Rouge, Noir et un bleu….
Dans la boîte de raccordement, il y a un fil noir, rouge, blanc et vert.
On fait quoi avec le bleu? On le raccorde avec lequel des 4 couleurs?
Merci si vous avez la réponse.
Le bleu je le raccorderais au noir
car le rouge doit correspondre à la phase
le blanc et vert à la terre
donc il ne resterait plus que le noir pour le neutre donc la couleur bleue
Bonjour !
J’aimerais savoir, entre le H 07V-k et le H 07V-U, quel est le conducteur le mieux à utiliser pour les installations électriques, et pourquoi. Merci
Bonjour
Dans une installation électrique on utiliser plutôt du fil rigide H07V-U
Car le fil souple :
– nécessite l’ajout d’embouts de connexion
– n’est pas adapté aux bornes à connexion automatique que l’on trouve désormais dans la plupart des appareillages
– peut difficilement se pousser dans une gaine.
Le souple est plutôt utilisé dans les appareils terminaux eux même ou dans leur raccordement (lampe de chevet par exemple)
Ou dans des cas particuliers : cablage de grosses sections à l’intérieur du tableau par exemple
Bonjour,
J’ai besoin dans mon installation de passer des câbles souple H07 3G1,5 V-K et H07 3G2,5 V-K sous goulotte jusqu’au tableau électrique, est-il possible de les raccorder directement sous les disjoncteurs 10A et 16A auto ou à vis?
En vous remerciant d’avance pour vos réponses.
Bonjour
Auto ce n’est pas possible.
A vis c’est possible si borne à cage, sinon mettre des embouts
Bonjour,
Sauriez-vous m’expliquer pourquoi les prescriptions de la norme NF C 15-100 n’ont pas été modifiées, concernant les raccordements devant être réalisés, dans les logements, avec du 6mm2 ?
A moins, peut-être, que les responsables ignorent que le 6mm2 n’existe plus ?
De fait, quel que soit le fournisseur, du magasin de bricolage au grossiste professionnel sérieux, tous les 6mm2 que l’on peut trouver (sauf de très rares anciens stocks) ont, en classe 2, maintenant 7 brins de à peine 0,8 mm de diamètre, au lieu des 1,1 mm obligatoires pour du 6mm2.
Ce qui fait que leur section a été abaissée à un niveau qui est même inférieur à l’ancien fil de 4mm2 !
Calcul fait (très simple…), un peu moins de 0.8 mm de diamètre par brin conduit à une section de 3,5mm2.
Et comme les tourets des dévidoirs, et les emballages, continuent à indiquer une puissance acceptable de « 7.360 watts » (32A / 230V), ce que les clients croient sans se poser de question, on voit mal comment les problèmes pourraient ne pas se multiplier.
Je sais que le cuivre est cher. Mais ce genre de pratique (c’est exactement comme 80 cl de lait dans une bouteille qui serait marquée 1 litre) est inacceptable. Et évidemment dangereux.
N.B. Merci pour la qualité de votre site.
J’ajoute : Ce n’est sans doute pas la norme qui doit évoluer. Ce qui devrait être fait, c’est obliger (en contrôlant et sous peine de sanction) les fabricants qui facturent du 6mm2 à fournir du 6mm2. On doit d’ailleurs constater que la pratique consistant à facturer du 6 quand on fournit du 3,5 est d’ores et déjà prévue par notre code pénal…
Bravo pour votre remarque concernant ce faux 6mm2 ; moi j’en ai une autre concernant les protections 32 A ,la norme demande une distribution en 6mm2 ; je suis tombé sur un abaque qui donnait la longueur de fils maxi avant la chute de tension toléré pour du 4mm2 de section :la longueur était de 120m ! Vous connaissez beaucoup d’installation d’appart ou pavillon avec une telle distance de câblage ; donc un 4mm2 en rigide serait suffisant pour alimenter depuis un 32 A ; mais je ne suis pas un technocrate des normes
Bonjour
Confondez 2 choses :
– l’intensité maxi possible par rapport à une section et pour du 4² c’est 25A même si c’est pour 10cm
– la longueur maxi possible à partir d’une intensité donnée et une chute de tension admissible donnée.
A noter que l’intensité maxi possible dépend de plein de critères (il y a un chapitre entier dans la norme) qui nécessite des calculs faits par un bureau d’étude.
Mais que pour simplifier les choses dans des locaux d’habitation, la norme à pris des règles simples qui s’adaptent à tous les cas de figure (sans doute avec beaucoup de marge).
Bonjour
Je dois alimenter des LED 11A, le transformateur est à env. 7 m ce qui m’oblige à utiliser un câble de cuivre multibrin de 4 mm, je me posais le question, si câble de cuivre plein est plus conducteur et me permettrais de diminuer les diamètre de la section.
Merci de votre retour.
Bonjour,
peut-on utiliser un câble en 4 conducteurs pour alimenter des pc et un chauffage ou faut-il placer 2 câbles
indépendants en 3 conducteurs ??
Merci
Bonjour merci d’avance et merci de me communiquer votre avis sur l’utilisation du câble électrique pour un compresseur d’air comprimé de 30kw longueur 100M ma question quel est le câble à mieux choisir le souple ou le rigide et pour quoi?
je suis un electronicien employe en electricien.vos ecrits me sont tres utiles.Merci et felicitations
Bonjour,
Dans un hangar agricole, pour cabler les boutons poussoirs des telerupteurs je souhaiterais passer dans les chemins de cables du cable R2V (2 fois 1.5mm²) : existe-t’il des cables dans lesquels il y a deux fils de phase (donc ni bleu ni vert/jaune) pour l’alimentation des BP et le retour BP? (genre rouge et violet)
Au fait y a une petite erreur sur un de vos schémas « telerupteur bipolaire » : un fil de terre se connecte sur un wago alimentant une lampe.
Un grand merci pour ce site et pour les guides avec les schémas
Olivier
Bonjour,
Il vous faut utiliser du 5G1,5mm2 ou vous trouverez les fils nécessaires
Merci pour votre retour
Bonjour,
Dans votre article très détaillé et intéressant vous écrivez: « L’âme est quant à elle en PVC »!
Il serait souhaitable de corriger cela puisque l’âme d’un conducteur est la partie conductrice et non la partie isolante.
Merci en tous les cas pour votre article.
Cordialement.
André
Bonjour,
Merci de m’avoir signalé la coquille, c’est corrigé.
cordialement
Guillaume
Merci pour ces éclaircissements Merci pour cette manière aussi humble jadorre
Bonjour, qu’en est-il du R2V avec des conducteurs multibrins (donc plus souples). Dans quels cas de figure peut-on les utiliser ?
Bonjour
Pour vos cablage d’alimentation de chauffage électrique par exemple (ces derniers se connectant à l’aide de wago ou de dominos)
Cordialement
Guillaume
Au sujet du câble électrique R2V : « Le passage peut se faire sous gaine ICTA ou non, mais ce sera le sujet d’un autre article. »
Impatient de lire ton avis sur le sujet.
Je suis en train de faire surélever ma maison (par des artisans) et je m’occupe de la partie électrique (3 chambres, une salle de bain, des radiateurs électriques, une machine à laver et un sèche linge). Je vais tirer (une dizaine de mètre environ) un câble électrique depuis mon tableau électrique vers un tout nouveau tableau divisionnaire.
J’ai récupéré un câble R2V en 16mm² (le 10 aurait pu suffire à priori, je n’ai pas fait les calculs, mais il s’agit d’une chute récupérée chez mon beauf, donc rien à dépenser). La question est donc gaine ou pas gaine ?
Ah pis tant que j’y suis à prendre des conseils, pour sécuriser le tableau divisionnaire, un disjoncteur de 32A au départ suffit-il ?
Merci pour ton site, il est m’a été très utile.
Bonjour,
Désolé pour la réponse un peu tardive. Pour le câble d’alimentation, l’idéal est de le passer sous gaine. Pour le disjoncteur 32A, cela dépend des besoins en électricité, il faut chiffrer la puissance pour déterminer le calibre du disjoncteur de protection
Cordialement
GUillaume
