Sécurité en électricité rime avec absence de tension. C’est une règle immuable qui est d’ailleurs martelée en formation d’habilitation électrique.

Pour vérifier l’absence de tension, c’est un VAT qu’il faut utiliser. C’est le seul appareil de mesure électrique à garantir l’absence de tension sur un circuit électrique.

Il existe pléthore de référence et j’ai choisi pour ce test un appareil de marque reconnue du secteur, Chauvin Arnoux.  Je vous propose donc une revue complete du testeur de tension de sécurité C.A 762.

Mais au fait, c’est quoi un VAT?

Vocabulaire:

Dans cet article, je vais parler de VAT pour Vérificateur d’Absence de Tension. Normalement le terme est utilisé pour parler de vérification d’absence de tension.

C’est donc un abus de langage qui permet de faire un raccourci.

Définition:

Je consacrerai sans aucun doute un article complet plus tard à cet outil de l’électricien, en attendant, voici une rapide explication sur le VAT.

Un vérificateur d’absence de tension est un appareil de mesure qui permet de vérifier l’absence de tension sur un conducteur (comme son nom l’indique).

C’est un appareil différent d’un voltmètre. En effet, il est autonome (pas d’allumage nécessaire) dispose d’une fonction d’auto-test pour vérifier son bon fonctionnement et n’a  (dans la majorité des cas) aucun écran de visualisation.

C’est un appareil dédié à la sécurité qui permet de s’assurer de travailler sur un circuit hors tension.

C’est le seul appareil qui permet de faire une véritable vérification d’absence de tension. Il ne faut pas utiliser de multimètre pour cela, car il peut induire en erreur.

VAT Chauvin Arnoux CA 762, caractéristiques techniques:

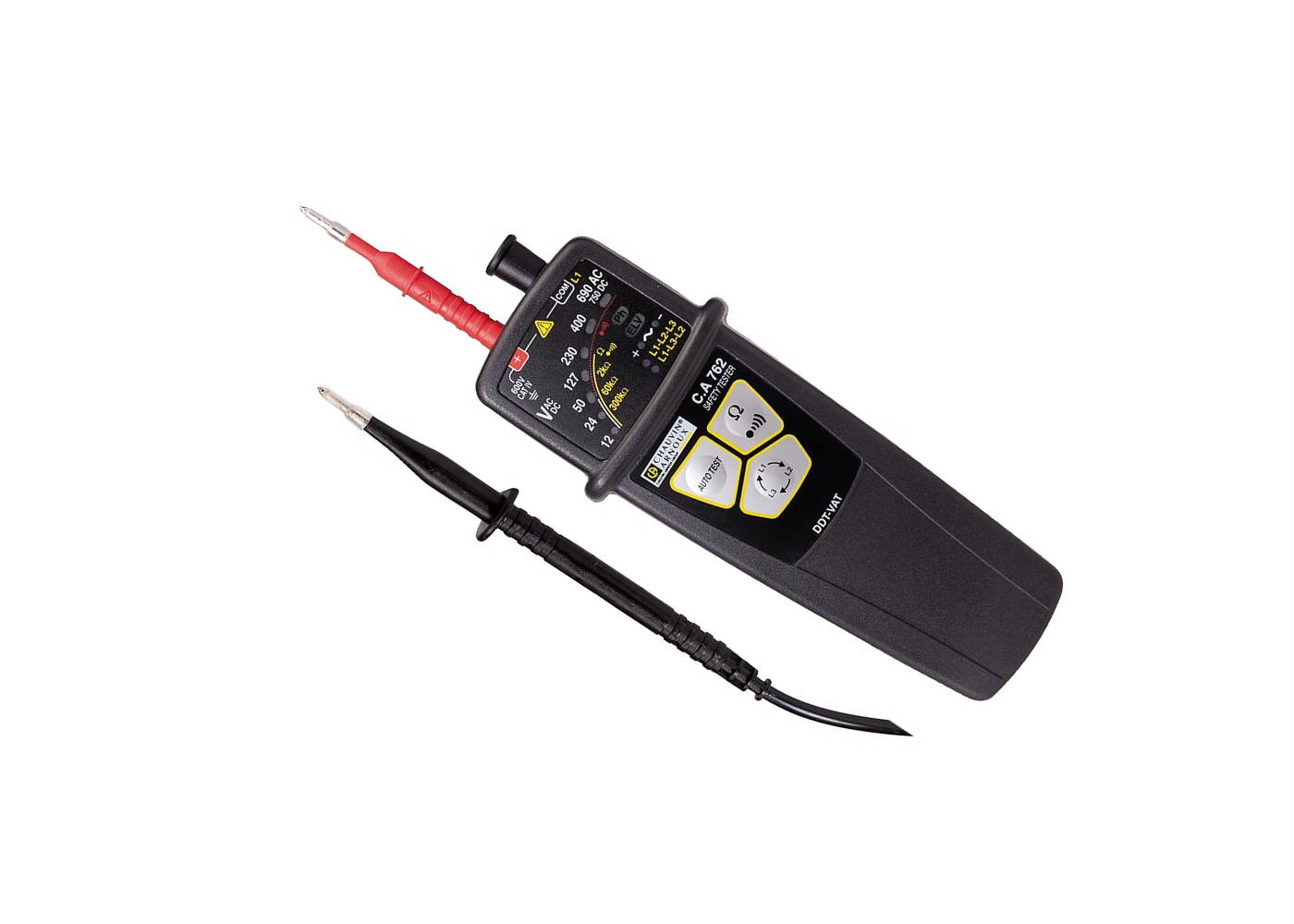

test du vat chauvinx arnoux ca 762

Le VAT Chauvin Arnoux C.A 762

Spécifications du C.A 762:

  • Mesure de tensions nominales:
    • Alternatives: 12V, 24V, 50V, 127V, 230V, 400V, 690V.
    • Continues: 12V, 24V, 50V, 127V, 230V, 400V, 690V 750V.
  • Continuité et résistance: Déclenchement entre jusqu’à 300 KOhm avec indication du niveau de continuité.
  • Système de visualisation: Bargraphe, indicateur de phase, indicateur de tension dangereuse et indicateur de polarité.
  • Alimentation: Deux piles AAA 1,5V (Autonomie de 7000 mesures de 10 secondes).
  • Poids: 210g.
  • Dimensions:
    • Longueur: 163mm.
    • largeur: 64mm.
    • Profondeur: 40mm.

Un véritable VAT:

Le CA 762 est un véritable appareil qui permet de faire une vérification d’absence de tension.

Fonction d’AUTO-TEST:

Il est pourvu d’une fonctionnalité  « AUTO TEST », qui permet de vérifier l’intégrité des cordons de test, du niveau des piles et du bon fonctionnement du circuit électronique de l’appareil.

Pour se faire, il faut mettre en contact les deux pointes de mesure et appuyer sur le bouton « AUTO TEST » du VAT CA 762 de Chauvin arnoux.

auto-test-VAT Chauvin Arnoux CA 762

Phase d’autotest du VAT CA 762 avant la mesure

SI l’appareil est opérationnel, le signal sonore retentit et tous les voyants doivent s’allumer.

On sait alors que le testeur est opérationnel pour la mesure.

Si il y a moins de voyants allumés, il faut alors consulter la notice du CA 762. Les informations du manuel d’utilisation indiquent les dysfonctionnements potentiels.

Mesure de tension dangereuse:

L’appareil est donc en mesure de détecter la présence de tension alternative , continue et surtout d’avertir sur le niveau de dangerosité de la tension.

Un point essentiel en terme de sécurité électrique car l’appareil est en capacité de signaler le niveau de dangerosité de la tension, dés lors que la mesure de la tension dépasse 50V en alternatif et 120V en continu.

Quelques fonctions supplémentaires:

Ce testeur de la marque Chauvin Arnoux est également équipé de trois fonctionnalités supplémentaires.

3 boutons accessibles sur le VAT C.A 762 de Chauvin Arnoux: Auto test, continuité, ordre des phases

Détection de phase:

La détection de phase permet d’identifier la présence d’une phase dans un circuit électrique.

Elle est particulièrement pratique en dépannage et rénovation pour localiser le fil de phase sur une commande d’éclairage ou encore au niveau d’une prise électrique quand le code couleur n’a pas été appliqué.

Cette fonctionnalité est active en natif, sans avoir à utiliser de bouton, comme la vérification d’absence de tension. La différence, c’est qu’il n’y a que la pointe de test rouge à installer.

appareil Chauvin Arnoux CA 762 pour identifier la phase sur une prise électrique

test de présence de phase sur une prise électrique

A noter que cette fonctionnalité est utilisable uniquement sur une installation référencée à la terre et qu’il ne faut pas la confondre avec la véritable VAT qui nécessite l’utilisation des deux pointes de mesure.

Continuité:

Le CA 762 permet de réaliser un test de continuité utile pour identifier les fils dans une gaine ou effectuer un premier dépannage de défaut d’isolement (à compléter par un mégaohmètre).

Cette fonction est accessible sur le testeur grâce au bouton avec le symbole Ohms et le signal sonore.

Ordre des phases en triphasé:

Chauvin Arnoux a ajouter à son CA 762 une fonctionnalité utile en triphasé qui permet de connaître l’ordre des phases dans une installation électrique.

Adaptateur CA 751(option):

Enfin, il existe un accessoire optionnel à ajouter au devant de ce VAT Chauvin Arnoux qui permet d’effectuer une VAT directement sur une prise.

C’est un adaptateur 2P+T (référence C.A 751) que je n’ai pas essayé dans le cadre de ce test.

acheter un VAT pour prise électrique

L’adaptateur Chauvin Arnoux CA 751 se positionne à la place des pointes de mesure du CA 762

Test et avis du VAT Chauvin Arnoux CA 762:

Conception et Prise en main:

L’appareil est assez rudimentaire mais il ne faut rien attendre de spécifique d’un VAT.

La prise en main s’avère plutôt bonne. Il manque selon moi un grip antidérapant sur les côtés de l’appareil. Mais ce vérificateur d’absence de tension CA762 est équipé d’une dragonne. Il n’y a donc aucun risque de le faire tomber dans la mesure ou on oublie pas d’utiliser cette sangle.

Je regrette par contre l’absence d’une pochette de protection au niveau de l’appareil, qui permettrait de le stocker au propre dans la caisse à outils.

test du VAT CA 762 de chauvin Arnoux

Pas de grip sur ce testeur VAT Chauvin Arnoux mais une dragonne pour le tenir en cas de chute

Les pointes de mesure se rangent à l’arrière de l’appareil.

Les pointes de mesure se rangent à l’arrière du vat CA762

Facilité de mesure:

L’accès aux trois touches de mesure se fait avec le pouce ce qui permet de sélectionner facilement les trois fonctionnalités du VAT chauvin Arnoux.

Pas besoin d’avoir trois mains pour manipuler ce VAT puisque la pointe de mesure rouge s’insère dans l’appareil de mesure. Avec la seconde main, il faut tenir la pointe de mesure noire et faire le relevé souhaité.

C’est le même fonctionnement que sur le mutlimètre Fluke T5-1000.

avis Testeur de tension VAT CA 762 Chauvin Arnoux P01191742D

Une seule main pour faire la mesure. Remarque: toute mesure en électricité doit se faire normalement en plus avec des gants isolés pour travaux sous tension

Ou acheter ce vérificateur d’absence de tension CA762:

Le VAT C.A 762 de Chauvin Arnoux est disponible chez les grossistes en outillage ou encore chez les fournisseurs de matériel électrique spécialisés (comme Rexel, SONEPAR etc…).

Vu que c’est un appareil spécifique, c’est plutôt sur commande et rarement disponible immédiatement.

Je me suis équipé pour ma part ici chez ManoMano avec un tarif inférieur à 100 euros TTC (ici aussi pour le même prix).

Si vous souhaitez, vous pouvez ajouter l’adaptateur pour prise électrique Chauvin Arnoux CA 751 disponible ici.

Conclusion:

Un VAT Chauvin Arnoux au rapport qualité prix véritablement intéressant.

Il est simple à utiliser avec des informations visuelles qui sont facilement accessibles.

Il ne lui manque qu’une petite pochette de rangement pour obtenir un 10/10.
