Vis longue pour boitier électrique

Je fini l’année en douceur avec un article assez court (il faut se remettre des fêtes de fin d’année)! J’ai déjà évoqué dans un précédent article l’installation de prise électrique ou d’interrupteur sur du carrelage. Je proposais l’installation de vis longue pour boitier électrique pour solutionner le problème de la sur-épaisseur créée par le carrelage.

Suite à une installation récente, j’ai pris quelques photos et je vous propose un rapide article sur un modèle de vis longue batibox qui permet de résoudre le problème:

Rapide rappel du problème et du besoin de vis longue pour boitier électrique:

Pour ceux qui auraient la flemme de lire l’article en lien ci dessus, voici un très rapide retour sur le problème.

  • Vous avez réalisé l’installation électrique de la salle de bain (ou de la cuisine).
  • Vous avez installé les boites d’encastrement pour interrupteur et prise électrique.
  • Le carreleur intervient et colle ses carreaux de faïence par dessus les boites d’encastrement.

Dans le cas le plus évident ou le carreleur fait du bon travail, vous vous retrouver dans la situation suivante en photo.

Comment installer une prise électrique sur de la faience
La boite d’encastrement est installée derrière le carrelage. Il n’est pas possible d’installer l’appareillage avec les vis fournies avec le boitier électrique

Il s’avère que le carrelage ajoute une épaisseur et que la vis livrée de base avec la boite d’encastrement n’est plus assez longue.

Ce n’est donc pas possible de fixer l’appareillage électrique (ici une prise double dans mon exemple).

Il faut donc utiliser une vis allongée et compatible.

Vis longue batibox – plus de longueur:

Pour l’outillage, je m’échiné généralement à trouver quelques caractéristiques intéressantes pour ne pas faire comme ce qu’on trouver ailleurs sur le net (ce que j’appelle la soupe d’information inutile). Mais là, je suis désolé, il n’y a pas grand chose à dire en terme de spécificité technique sur une vis.

La seule différence avec un vis de boite d’encastrement classique, c’est sa longueur.

Elle mesure 40mm et permet donc de rattraper l’épaisseur supplémentaire du carrelage.

Vis longue pour boitier électrique
Legrand propose une référence (080197) qui permet l’installation d’appareillage sur du carrelage (avec boitier enfoncé)

Que dire de plus?

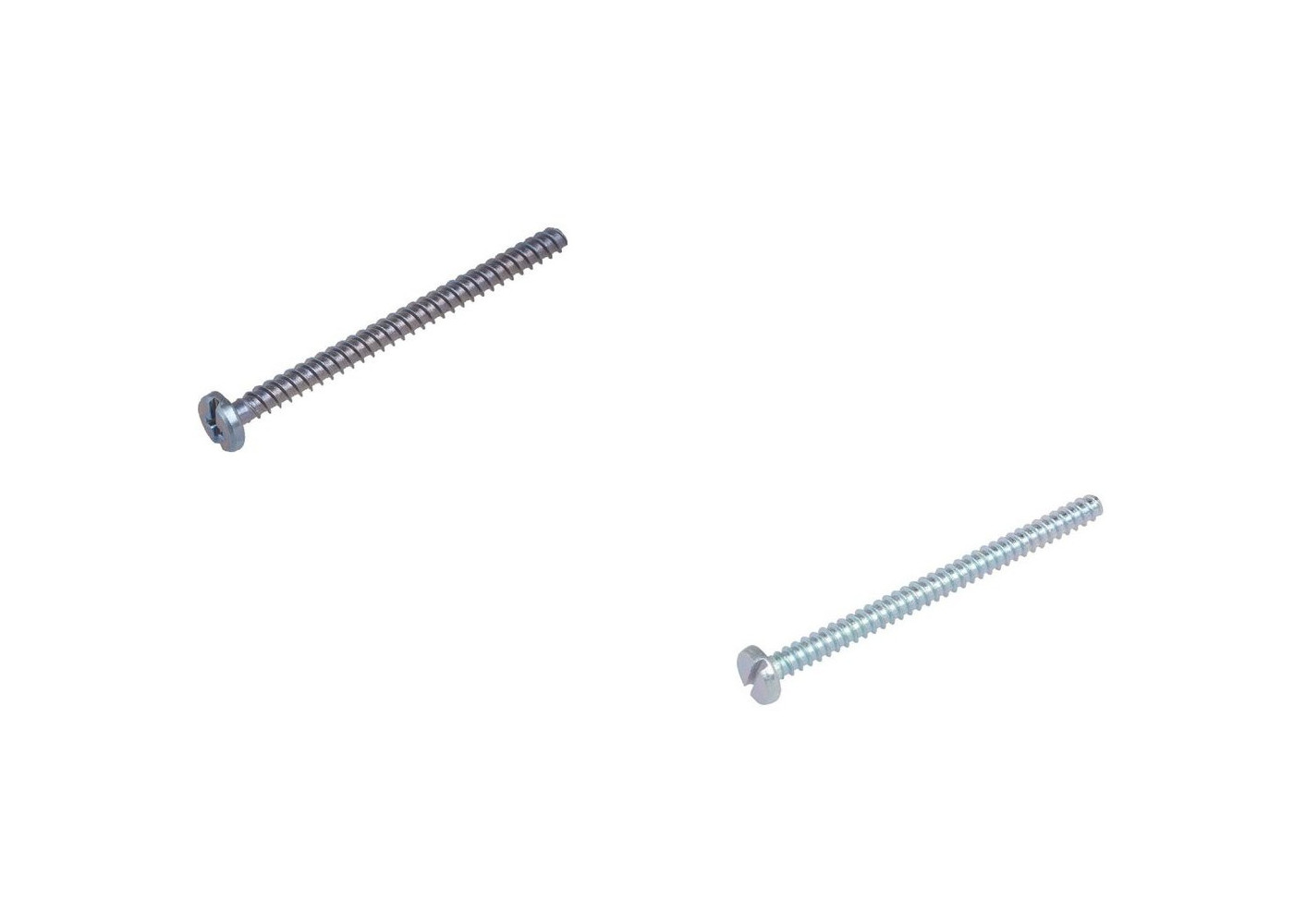

Cette vis est vendue sous les références suivantes:

  • 089748 tête fendue (environ 20 centimes l’unité).
  • 080197 tête mixte Sz (environ 30 centimes l’unité).

Vous pouvez les retrouver en ligne ici (les deux références sont disponibles).

La différence entre les deux versions?

Le pas de filetage différent et la forme de la tête (le second modèle est plus facile à visser avec une tête cruciforme).

D’autres références de vis longue pour boitier électrique?

Je vous ai présenté des vis longues batibox de la marque legrand, car c’est celles que j’utilise.

Alors, je ne sais pas si c’est une marque déposée par Legrand ou que la fabrication relève d’un secret digne de « Caca-Cola », mais je n’ai pas trouvé de référence équivalente chez d’autres fabricants.

Il y a la marque Debflex qui propose une équivalence (mais Debflex appartient désormais à Legrand).

Si vous avez connaissance d’autres modèles de vis longues de ce type, vous pouvez me les indiquer en commentaire pour en faire profiter tout le monde (merci!).







Nous n'avons pas pu confirmer votre inscription.
Merci de vous être inscrit, vous allez bientôt recevoir votre premier mail. Guillaume

Vous avez aimé cet article ?

Je peux vous donner encore plus d'astuces et de conseils pour réussir vos travaux électriques.

Recevoir 30 astuces d'électricien gratuites

Electricien professionnel, je vous propose de partager mon métier, mes conseils et mes astuces à travers les différents articles de ce blog en électricité. Bonne lecture!

3 Commentaires

  1. En effet les vis longues pour compenser l’épaisseur du carrelage pose problème surtout qu’on a tendance à les perdre. Une astuce consiste à récupérer les vis des griffes du pot d’encastrement qui sont souvent plus longue que celle destiné à la fixation de l’appareillage. souvent le pot est suffisamment tenu par le placo et le carrelage pour supporter la privation de ses griffes. C’est galère mais ça dépanne.

  2. Merci pour cet article qui apporte la solution à mon problème 🙂
    J’ai juste une petite question : chez lui mon père a remplacé les vis trop courtes par d’autres vis « non éléctriques » genre vis à bois dont la taille convenait. Y-a-t’il un danger ?
    Merci beaucoup.
