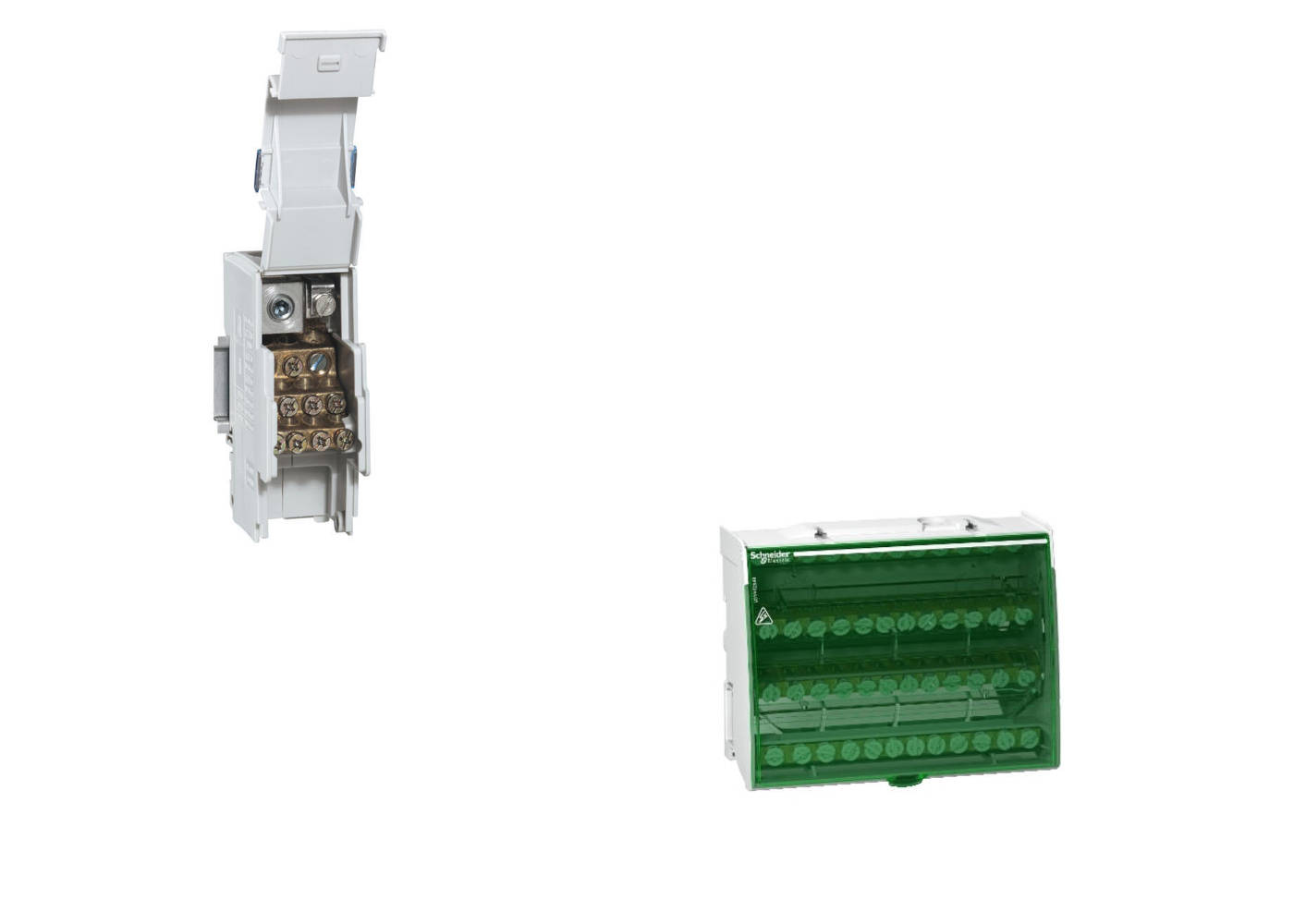

Je vous propose aujourd’hui de parler d’un accessoire interne au coffret électrique, le bornier modulaire pour tableau électrique, appelé aussi répartiteur modulaire.

Ce dernier est important puisqu’il sert à distribuer l’alimentation électrique à l’intérieur du tableau. Mais il a aussi d’autres spécificités et atouts qui valent que j’en parle dans un article aussi complet que possible en répondant aux questions suivantes:

  1. Qu’est ce qu’un bornier modulaire pour tableau électrique et dans quel cas en installer un?
  2. Quels sont les types de borniers modulaires disponibles?
  3. Quelles sont les références utiles et pour quel prix?

Bornier modulaire pour tableau électrique, définition et différence avec le bornier du coffret électrique:

Les borniers du tableau électrique:

Les coffrets électriques disponibles à l’achat sont, dans la grande majorité des cas, équipés de borniers électriques.

Ces borniers sont fixés sur le coffret et isolés les uns des autres (un pour le neutre et pour la ou les phases). Ils sont équipés d’un cache de couleur pour indiquer le pôle à connecter: Bleu pour le neutre, vert pour la connexion à la terre et généralement Noir ou rouge pour la phase.

bornier modulaire pour tableau électrique

Exemple de bornier d’alimentation phase neutre sur un coffret électrique Schneider

Ils sont amovibles pour les positionner au choix en haut ou en bas du coffret. Cette variation de position permet de s’adapter à l’arrivée et à la distribution interne de l’alimentation électrique dans le tableau.

Le bornier Modulaire pour coffret électrique:

A la différence du bornier précédent, le bornier modulaire est un bornier qui s’installe sur le rail du tableau électrique.

Le terme « modulaire » vient d’ailleurs du fait qu’il occupe un espace en largeur sur le rail DIN. Cette largeur s’exprime en module.

Ce bornier n’est donc pas fourni avec le coffret électrique et s’achète séparément. On le retrouve aussi sous le terme de répartiteur modulaire ou répartiteur étagé.

Il est équipé d’un ou plusieurs barreaux de connexion.

Chaque barreau est équipé d’une série de trous de sections différentes.

Pourquoi utiliser un bornier Modulaire pour tableau électrique?

Mais si les coffrets sont pré-équipés de borniers (comme je l’ai expliqué précédemment), pourquoi vouloir utiliser un bornier modulaire supplémentaire?

Voici quelques cas de figure que vous pourrez rencontrer si vous câblez votre tableau électrique.

Le bornier existant n’est pas adapté (en taille ou en section):

Les borniers fournis avec les coffrets électriques sont parfois un peu limite en terme de taille mais aussi de capacité.

C’est par exemple le cas du bornier électrique du coffret SIEMENS dont je parle dans cet article de test.

Dans ce cas l’utilisation d’un bornier modulaire solutionne le problème et permet de remplacer les borniers fournis de base avec le coffret.

Agrandissement et modification de l’installation électrique:

Autre cas de figure qui concerne la modification de l’installation électrique.

Dans le cadre d’agrandissement du logement avec le création d’une pièce supplémentaire, une extension ou encore l’ajout d’une prise pour véhicule électrique il faut pouvoir ajouter les protections nécessaires dans le tableau électrique.

Le bornier électrique du coffret en place est parfois bien chargé et ne peut accueillir autant de nouvelles connexions à l’alimentation électrique générale.

Une fois de plus, le bornier modulaire peut résoudre le problème.

Pour une alimentation électrique triphasée:

C’est le cas de figure ou le bornier modulaire est le plus utilisé: l’alimentation électrique de l’installation se fait en triphasé.

Rares sont les coffrets électriques dimensionnés avec 3 borniers de phase et un bornier de neutre.

L’utilisation d’un bornier modulaire dit tétrapolaire est alors indispensable pour pouvoir répartir les phases dans le tableau électrique.

Les types de borniers  et répartiteurs modulaires pour tableau électrique:

Les répartiteurs se classent en deux familles:

  1. Ceux qui sont dits unipolaires et bipolaires, destinés plutôt aux alimentations électriques monophasées.
  2. Les répartiteurs tétrapolaires utilisés pour des alimentations électriques triphasées.

Bornier électrique unipolaire:

Comme sont nom l’indique, ce bornier ne reçoit qu’un seul pôle: une phase par exemple ou un neutre.

Il est plutôt destiné aux alimentations électriques monophasés, même si on peut l’utiliser pour les alimentations électriques triphasées. Il faudra en utiliser plusieurs (un pour chaque pôle de connexion).

Ce bornier unipolaire est équipé de peut être « en ligne » ou étagé.

Bornier électrique modulaire constitué d’un seul barreau « en ligne »:

Le bornier modulaire de répartition « en ligne » est constitué d’une barre avec des connexions les unes à la suite des autres. C’est ce type de bornier qui est installé et fixé sur les coffrets, mais il peut aussi être installé sur les rails électriques et devenir ainsi un bornier modulaire.

Les connexions possèdent (souvent) souvent la même capacité avec une borne de connexion de capacité supérieure.

bornier à fixer sur le rail du coffret électrique

Exemple du bornier legrand 004846 qui s’installe sur le rail du coffret électrique

Installé sur un rail (DIN) électrique, ce bornier à l’inconvénient de consommer de la place en largeur puisque les fils électriques viennent se connecter parallèlement à l’axe du rail du tableau électrique.

Bornier unipolaire étagé:

Dans la version étagée, le bornier modulaire offre plusieurs rangées de connexions avec des sections différentes.

L’avantage de ce type de bornier, c’est que les arrivées et les départs des fils électriques se font par le bas, perpendiculairement au rail. il n’y a pas de place consommée en largeur, à la différence du bornier électrique modulaire en ligne.

Répartiteur Bipolaire étagé:

Ce répartiteur est dédié aux installations électriques monophasées.

Il dispose de deux rangées de connexions pour accorder le neutre et la phase.

C’est un modele étagé avec deux barreaux constitués de plusieurs trous de section variable.

Legrand bornier modulaire pour rail de coffret électrique

Répartiteur étagé Legrand pour coffret électrique

Répartiteur modulaire tétrapolaire:

La caractéristique d’une installation électrique triphasée, c’est la présence de trois fils d’alimentations pour les phases et un fil électrique pour le neutre.

Il faut donc 4 borniers de connexion électrique.

Le répartiteur tétrapolaire modulaire condense ces 4 borniers en 1 seul.

C’est un modèle étagé avec une rangée pour chaque connexion. Les rangées sont donc isolées électriquement les unes des autres.

Ce répartiteur d’alimentation tétrapolaire occupe plus de place que sont homologue en monophasé et c’est une spécificité à prendre en compte lors du choix (je l’explique après).

Bornier modulaire pour la terre?

J’ai parlé jusqu’à présent de bornier modulaire pour la répartition de l’alimentation électrique générale dans le tableau.

Mais la terre n’est pas en reste puisqu’il est possible d’installer un bornier électrique sur rail pour les fils électriques de terre, en version unipolaire.

Choisir et acheter un bornier modulaire pour rail DIN:

Critères pour choisir un bornier de coffret électrique modulaire:

Dans ce chapitre, j’ai choisi d’illustrer mes propos en utilisant un bornier modulaire tétrapolaire à vis de Schneider Electric que j’utilise sur mes chantiers.

Il s’agit du modèle Linergy DS (à retrouver ici sur le catalogue du fabricant). Les informations et critères de choix que je donne ci dessous sont également valables pour d’autres marque de matériel électrique.

Répartiteur étagé pour tableau électrique

bornier modulaire pour tableau électrique de marque Schneider Electric – gamme Linergy DS

La section de fil électrique à brancher et le nombre de trous du bornier:

Les deux premiers critères pour le choix du bornier modulaire du tableau électrique sont liés.

Il s’agit de:

  1. La section des fils électriques qui doivent être branchés dans les trous du bornier.
  2. Le nombre de fil de chaque section à connecter au bornier.

Le choix du bornier pour le coffret électrique se fera en fonction de ces deux informations. Par exemple, 1 fil en 25mm2, 4 fils en 16mm2 et 3 fils en 10mm2.

Une fois le nombre de fils électriques associés à leur section, il faut se référer aux caractéristiques constructeur.

En prenant l’exemple de la gamme Schneider Electric, on retrouve pour chaque répartiteur le nombre et le diamètre des trous disponibles.

aide au choix du répartiteur modulaire pour tableau électrique

Le choix dans le bornier modulaire pour tableau électrique se fait au niveau du nombre et de la capacité de chaque connexion électrique

Un tableau annexe donne la section de fil compatible en fonction du diamètre du trou.

bornier modulaire pour tableau électrique

Correspondance capacité de câblage pour choisir un bornier de puissance de tableau électrique

Ainsi, en se référant à ce tableau, un bornier équipé de trous de diamètre 6,5mm acceptera des fils électriques:

  • Rigides de section 1,5mm2 à 16mm2.
  • Souples avec embouts de 1,5mm2 à 10mm2.

La taille (largeur en module):

Dimensionner un tableau électrique, c’est être en mesure de savoir l’espace qui sera disponible à la fin du câblage. Pour rappel la norme NF C 15-100 impose une réserve disponible de 20%.

Ainsi, au moment de choisir un bornier modulaire pour tableau électrique, il faut bien identifier la taille de ce dernier. Il doit pouvoir rentrer sur une des rangées du coffret et entre en compte dans le calcul de la réserve disponible.

La taille des borniers unipolaires n’est généralement pas importante, mais pour les borniers tétrapolaire on atteint parfois les 8 à 10 modules.

Voici l’exemple de différents borniers étages de répartition tétrapolaire à vis de la gamme Linergy DS de Schneider Electric.

La taille varie de 4 à 10 modules de large (deux pas de 9mm sont égaux à un module).

conseils pour choisir un bornier modulaire pour tableau électrique

Largeur de plusieurs références de bornier modulaire pour tableau électrique de la marque Schneider Electric

La taille du bornier du tableau électrique est donc un critère de choix à ne pas négliger.

La couleur:

Il y a des fils électriques de couleurs différentes et des codes à respecter, avec une obligation pour le neutre en bleu, et la terre en vert.

Dans la norme, il n’y a pas de référence à la couleur des borniers. Mais par cohérence on réservera les borniers avec une partie de protection plastique en bleu pour le neutre et les borniers verts pour la terre.

A noter que cette couleur ne concerne que les borniers modulaires « en ligne » qu’on peut trouver en bleu ou vert.

Les borniers étagés avec un capot de protection vert (comme les modèles de Schneider Electric) ne sont pas faits pour la terre.

La compatibilité avec le coffret électrique en place:

Le dernier critère de choix concerne la compatibilité avec le coffret électrique.

Effectivement, il existe des borniers électriques de gamme industrielle. Ces derniers ne sont pas forcément compatible avec les coffrets électriques résidentiels au niveau du gabarit (la largeur restant un paramètres standard que ce soit en résidentiel ou dans le domaine de l’électricité tertiaire).

tuto pour choisir un bornier d'alimentation électrique sur rail

Tableau legrand pour le choix des répartiteurs modulaires et la compatibilité avec les coffrets électrique

Références et achat de bornier électrique sur rail:

Le nombre de références de borniers modulaires pour tableau électrique est imposant, je ne pourrais donc pas toutes les donner. Il n’y a d’ailleurs aucun intérêt à cela.

Je vais plutôt vous donner quelques unes qui pourront vous servir sur chantier et que j’ai déjà installé de mon côté.

Concernant le prix, cet accessoire n’est pas très onéreux. Il faut compter une à plusieurs dizaine d’euros pour les répartiteurs les plus grands.

Monophasé / Unipolaire et Bipolaire:

004882 Legrand Bipolaire étagé:

Ce répartiteur monobloc est équipé de 2 arrivées en 25mm2 et 13 départs de 16 à 10mm2. Il est pratique pour augmenter les capacités de câblage mais est gourmand en largeur avec 8 modules occupés.

Disponible ici chez Amazon.

004883 Répartiteur unipolaire Legrand:

Un bornier dédié au photovoltaïque mais pratique pour faire une dérivation d’alimentation électrique dans un tableau. Il ne prend pas de place (deux modules de largeur) et accepte notamment 3 connexion de 10 à 25mm2.

A retrouver ici chez ManoMano.

choisir un bornier Legrand pour dériver une alimentation électrique dans un tableau

Répartiteur Legrand 004883

installer un bornier modulaire sur un rail de coffret électrique

Exemple de mise en oeuvre de borniers Legrand 004883 dans un tableau électrique industriel

Bornier modulaire pour tableau électrique, modèle tétrapolaire pour installation électrique triphasée:

Hager KJ125B:

Un répartiteur modulaire réservé aux tableaux électriques tertiaires triphasés.

Il dispose de nombreuses connexion bien accessibles  1x 10-35², 3x 6-35², 11x 1,5-16² par phase. Il occupe 9 modules de large. Disponible ici.

Hager KJ125B

Bornier modulaire étagé tétrapolaire Hager KJ125B

Schneider LGY421548:

Un autre modèle pour la répartition en tétrapolaire dans le tableau électrique.

Il y a 12 connexions par barreau avec une largeur de 7 modules.

Disponible ici chez ManoMano.

Schneider LGY421548

Répartiteur modulaire pour tableau électrique Schneider Hager

Conseil pour l’installation d’un bornier de tableau électrique:

Une fois la marque de votre bornier et la compatibilité avec le coffret étudiée, il faut absolument prendre en compte un critère: les capacités de câblage.

Et il faut largement surdimensionner ces capacités (à +20% au minimum) afin d’avoir de la marge de manoeuvre au moment du câblage du tableau électrique.

Ceci pour deux raisons:

  • Il y a toujours des oublies au moment du dimensionnement théorique. En choisissant un bornier plus grand on est l’abri de mauvaises surprises.
  • Il y aura forcément des modifications futures dans le tableau électrique: ajout d’une climatisation, réalisation d’une extension, raccordement d’un tableau divisionnaire.

En dimensionnant de manière généreuse un bornier modulaire pour tableau électrique, on évite de tomber dans la situation de la photo suivante.

exemple de mise en conformité pour un bornier électrique triphasé

Bornier Modulaire triphasé surchargé et dangereux

Conclusion:

Le bornier modulaire pour tableau électrique est un accessoire pratique pour augmenter les capacités de câblage d’un coffret et répartir facilement l’alimentation électrique dans le tableau.

Dans un tableau résidentiel il ne servira que très rarement mais pour une installation électrique triphasé, le répartiteur étagé est indispensable. Et il faudra bien le dimensionner en respectant tous les critères de choix: capacité, largeur et compatibilité avec le coffret électrique en place.
