Branchement d’un interrupteur, tout savoir sur le cablage et les schémas

67
136976
cabler et brancher interrupteur

Le branchement d’un interrupteur peut paraître simple, mais je suis persuadé que vous aller apprendre des informations pratiques pour le câblage de vos interrupteurs dans la suite de cet article.

J’ai décidé d’aborder les points suivants pour que lors de la préparation et pendant votre chantier, vous ne perdiez plus de temps à câbler vos commandes d’éclairage:

  • Brancher un interrupteur – sens de câblage, type de connexion, raccordement.
  • Autour du branchement de l’interrupteur: quel matériel électrique associé à l’interrupteur pour réaliser les montages et schémas électriques.
  • Quel interrupteur choisir: Types et marques d’interrupteurs disponibles
  • Montages électriques de base avec interrupteur.

L’interrupteur n’aura plus de secret pour vous!

Branchement d’un interrupteur, sens et connexions:

Sens de branchement de l’interrupteur:

Il existe en électricité un sens pour câbler un interrupteur.

Le sens choisi pour allumer et éteindre un point lumineux à partir d’un interrupteur ne vient pas d’une norme, mais plutôt à un standard d’utilisation avec une explication historique, à laquelle vous ne vous attendez surement pas.

Interrupteurs à leviers: à l’origine du sens de connexion des interrupteurs

A la fin du 19eme siècle, dans les usines, les commandes d’éclairage étaient bien différentes des interrupteurs simples  que nous possédons dans nos habitations.

Ces commandes ressemblaient à des leviers qu’il fallait monter ou baisser pour activer l’éclairage (on ne parle pas d’interrupteur mais de sectionneur).

Ces sectionneurs étaient identiques qu’il s’agisse de machine ou d’éclairage (la norme NFC 15-100 n’existait pas).

Sur les deux photos ci dessous, les interrupteurs sont des sectionneurs d’époque utilisés dans les usines:

branchement interrupteur sectionneur
Ancien sectionneur, remplacé par l’interrupteur
sectionneur interrupteur branchement
Exemple d’ancien interrupteur à levier

Standardisation du sens de cablage d’un interrupteur:

Les ouvriers avaient tendance  à se servir des anciens interrupteurs comme porte manteau (la forme de l’interrupteur s’y prêtant bien) et cela pouvait avoir des conséquences car les machines étaient commandées de la même façon que l’éclairage, avec des sectionneurs.

Si l’ interrupteur sectionneur de type levier était en position haute pour que la machine soit éteinte et si un ouvrier posait son manteau sur le sectionneur, il y avait un fort risque que le levier soit dirigé vers le bas avec le poids de la veste et que la machine se mette en marche.

Je vous laisse imaginer les conséquences dramatiques qui pouvaient se produire si une personne était en train de réparer la machine contrôlée par l’interrupteur.

Pour éviter ce genre d’accident, le sens de fonctionnement des interrupteurs a été standardisé:

Pour les sectionneurs de l’époque (en prenant une commande de machine):

  • Levier vers le haut, machine en fonctionnement.
  • Leviers vers le bas,machine désactivée.

De la même façon et par analogie, on a gardé le même standard concernant le câblage électrique d’un interrupteur pour commander une lumière:

  • Appui sur le haut de l’interrupteur, lumière allumée
  • Appui sur le bas de l’interrupteur, lumière éteinte

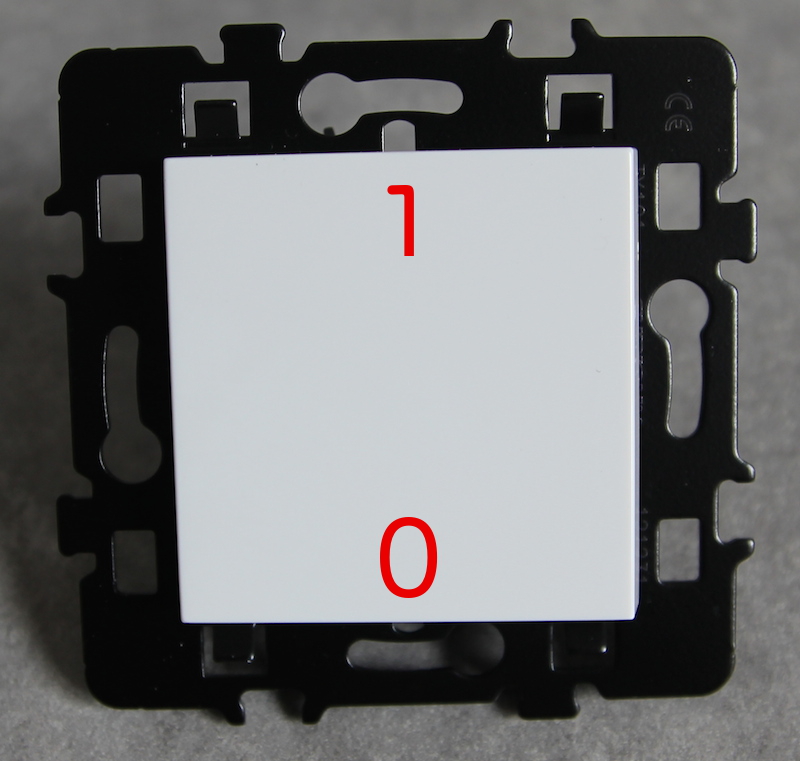

connexion branchement interrupteur
L’allumage d’un interrupteur se fait en appuyant en haut et l’extinction se fait en bas: cela détermine le sens de branchement d’un interrupteur

Vidéo qui explique l’origine du sens de fonctionnement d’un interrupteur:

Type de connexions pour le cablage de l’interrupteur:

Maintenant que vous savez dans quel sens s’allume et s’éteint une lampe avec un interrupteur, revenons au 21ème siècle.

Dans la partie précédente, nous nous occupions de la face visible de l’interrupteur pour savoir dans quel sens il fonctionne. C’est maintenant la face arrière qui nous intéresse pour aborder le cablage électrique de l’interrupteur.

Interrupteur à connexion à vis:

Les anciens interrupteurs (années 80 et 90) possèdent généralement des connexions à vis pour mettre les fils électriques.

Il y à deux inconvénients majeur pour l’interrupteur avec branchement à vis:

  • La vis se desserre au fil du temps.
  • Les vis fournissent des parties activent sous tension qui peuvent être dangereuses lors de la manipulation.

Aujourd’hui encore, certains modèles d’interrupteurs utilisent encore un cablage avec vis: c’est le cas sur la photo suivante (un interrupteur pour l’extérieur IP44 Mureva Schneider Electric).

cablage connexion à vis d'un interrupteur
Vue des connexions électriques et du schéma électrique pour le branchement d’un interrupteur extérieur

Interrupteur à connexion automatique:

Les connexions électriques automatiques sont apparues récemment et équipent maintenant la plupart des interrupteurs va et vient pour faciliter le branchement.

Les branchements automatiques derrière les interrupteurs ont les avantages suivants:

  • Rapidité de connexion pour brancher un interrupteur.
  • Protection au niveau des contacts électriques (si les fils électriques sont correctement dénudés).
cablage branchement d'un interrupteur va et vient
Vu arrière pour le branchement d’un interrupteur

Câblage d’un interrupteur, tout le matériel:

Boite d’encastrement pour l’installation d’un interrupteur:

Impossible de monter un interrupteur sans boite d’encastrement: C’est le socle pour l’installation d’un interrupteur.

Elle permet de:

  • Contenir la partie connexion électrique de l’interrupteur (partie arrière invisible où viennent se câbler les fils).
  • Tenir l’interrupteur et le plaquer contre la cloison (partie visible / face avant de l’interrupteur).

Compatibilité boite d’encastrement / interrupteur:

La standardisation et les normes permettent à toutes les boites d’encastrement d’être compatibles avec les appareillages électriques et donc avec les interrupteurs.

Vous pouvez donc installer un interrupteur de marque Legrand, avec une boite d’encastrement Eur’Ohm ou schneider électrique ( J’ai d’ailleurs rédiger un article ou j’explique le remplacement d’un interrupteur va et vient avec les deux marques que je viens de citer Legrand/Eur’Ohm)

Type de boite d’encastrement pour brancher l’interrupteur:

Pas de problème de compatibilité avec la boite d’encastrement, par contre, il faut faire un choix dans le type de boite qui va venir former votre montage électrique.

Selon le type de chantier, il faut faire un choix:

  • Dans le cadre d’une rénovation électrique avec mur en brique, il faut  utiliser des boites d’encastrement à sceller.
  • Pour une installation électrique neuve (ou une rénovation) avec cloisons en placo, le choix s’orientera vers:
    • Des boites d’encastrement « classiques ».
    • Des boites d’encastrement BBC étanches à l’air.

Taille de boite pour interrupteur:

Les boites d’encastrement se distinguent selon deux critères:

  • Le nombre de poste: C’est le nombre d’appareillage électrique qu’il est possible de mettre dans la boite d’encastrement. Dans le cas des interrupteurs, il est rare d’avoir des boites d’encastrement de plus de 2 postes (au delà, cela fait beaucoup d’interrupteurs au même endroit dans un pièce). Si il faut plus de point de commande, on utilise des interrupteurs doubles.
  • La profondeur de la boite d’encastrement: Les boites d’encastrement classique font généralement 40mm de profondeur: ce sont ces boites qui sont utilisées dans le cadre du branchement d’un interrupteur simple. Elles sont également disponibles en profondeur 50mm et utilisées alors lorsqu’il faut mettre un module domotique dans la boite d’encastrement (comme dans le cas d’un va et vient sans fil).
boite d'encastrement pour installer et brancher un interrupteur
Il existe différentes profondeurs de boite d’encastrement 40mm et 50 mm pour cabler un interrupteur

Fil électrique pour le branchement d’un interrupteur:

Type de fil électrique à utiliser:

Le fil électrique rencontré dans une installation d’interrupteur est de type H07VU.

C’est le fil rigide le plus répandu dans l’installation électrique.

Dans le cas d’un montage électrique à base d’interrupteur simple, la section du fil est de 1,5mm2.

Longueur à dénuder pour câbler un interrupteur:

La longueur à dénuder pour pouvoir insérer le fil électrique dans l’interrupteur est le plus souvent comprise aux alentours de 12mm.

Sur certains interrupteur (comme cette référence 067001 de Legrand) il y a un « Guide de  longueur de dénudage » qui permet de connaître exactement la longueur à laquelle dénuder le fil électrique avant de l’insérer dans le connecteur automatique pour brancher l’interrupteur. La connexion électrique est sécurisée, le cuivre nu du fil n’apparaît pas à l’arrière de l’interrupteur:

 branchement interrupteur Legrand 67001
Sur certains appareillage et interrupteur, il y a un guide pour la longueur de fil à dénuder et cabler l’interrupteur

Mon conseil outillage pour dénuder un fil:

Si certains optent pour un cutter afin de dénuder les fils électriques à brancher dans les bornes de l’interrupteur, je trouve cela trop dangereux. Je vous recommande de vous équiper d’une pince à dénuder. Voici quelques modèles pratiques:

Types et Marques d’interrupteur:

Les types d’interrupteurs:

Il existe différents type d’interrupteurs:

L’interrupteur va et vient classique:

C’est le plus commun de tous.

Il permet de réaliser les montages basique, simple allumage et va et vient (mais ne peut pas être utilisé dans le cadre dans un branchement de télérupteur).

Il est composé de 3 bornes (les connexions automatiques ou à vis qui sont expliquées un peu avant):

  • Deux bornes sont utilisées pour le simple allumage (câblage 2 fils)
  • Trois bornes sont utilisées pour le montage électrique du va et vient (câblage 3 fils)

L’interrupteur à voyant:

L’interrupteur à voyant n’est rien de plus qu’un interrupteur va et vient, sur lequel, lors de l’assemblage de l’interrupteur, on vient ajouter un voyant électrique.

Dans le cadre de branchement d’un interrupteur à voyant, il faut vérifier avant si ce voyant nécessite l’utilisation du neutre au niveau de l’interrupteur (auquel cas, il faudra prévoir le fil de neutre dans la gaine ICTA qui ira jusqu’à la boite d’encastrement de l’interrupteur)

L’interrupteur type Levier:

C’est un interrupteur un peu plus design (et donc plus cher) qui ressemble aux interrupteurs en porcelaine des années 1950/60. Il possède les mêmes bornes de connexion que l’interrupteur va et vient classique. La face avant de l’interrupteur change, il n’y a aucune différence de câblage au moment de la pose de l’interrupteur.

branchement d'un interrupteur à levier
L’interrupteur de type levier est original et design. Il permet de changer la décoration. Côté branchement, il n’est pas plus compliqué à connecter qu’un interrupteur électrique classique

Les marques en électricité pour choisir son interrupteur:

De nombreuses marques proposent des interrupteurs et de l’appareillage électrique.

Voici les marques que j’utilise au travers de mes chantiers en électricité: il existe évidemment d’autres marques d’interrupteurs.

Interrupteur Legrand:

C’est probablement la marque la plus connues des particuliers. Elle propose des interrupteurs de bonne qualité, facile à assembler et à connecter dans les gammes suivantes:

  • Celiane
  • Niloé

Les choix sont très nombreux et la gamme de prix est variable suivant le type d’appareillage souhaité. Je vous invite d’ailleurs à visiter le site mon-interrupteur.fr qui vous permet de faire un choix parmi la gamme d’interrupteurs Legrand.

En se limitant aux grands classiques, le prix reste correcte.

Interrupteur Schneider Electric:

Schneider Electric propose de son côté plusieurs gamme d’interrupteurs dans les versions suivantes:

  • Alcyon.
  • Alréa.
  • Odace.
  • Ovalis.
  • Unica.

Interrupteur Bticino:

Cette marque appartient en réalité au groupe Legrand: Le design est très différent des gammes classiques pour un prix assez élevé

Branchement interrupteur différentes gammes
Gamme d’interrupteur Bticino

Interrupteur Eur’Ohm:

Une gamme très bon marché d’interrupteur et de prise pour réduire le coût sur l’appareillage électrique, la gamme Esprit.

Ou acheter les interrupteurs et l’appareillage électrique à bon prix?

Lorsqu’on pense achat de matériel électrique, on pense notamment achat en grande surface.

Le choix est assez pléthorique. Mais si les grandes surface sont très bien armées pour vous proposer tout le matériel électrique, elles ne sont pas pour autant les moins chères.

C’est sur le net qu’on trouve les meilleures affaires pour l’achat d’interrupteurs. Par exemple, sur la Place de marché ManoMano. On y trouve de très bonnes réductions sur du matériel électrique chez plusieurs pros du secteur.

Montages électriques avec interrupteur:

Le branchement des interrupteurs intervient dans deux montages électriques principaux que sont:

  • Le cablage simple allumage.
  • Le va et vient électrique.

Câblage et branchement d’un interrupteur pour le simple allumage:

Schémas électrique pour le câblage d’un interrupteur simple allumage depuis une boite de dérivation:

Le câblage de l’interrupteur dans le schéma électrique du simple allumage ci dessous est réalisé en passant par une boite de dérivation:

Les fils de l’alimentation électrique arrive dans la boite de dérivation:

  • Un fil (rouge de préférence) pour la phase de section 1,5mm2.
  • Un fil bleu pour le neutre de section 1,5mm2.
  • Un fil vert jaune pour la terre de section 1,5mm2.

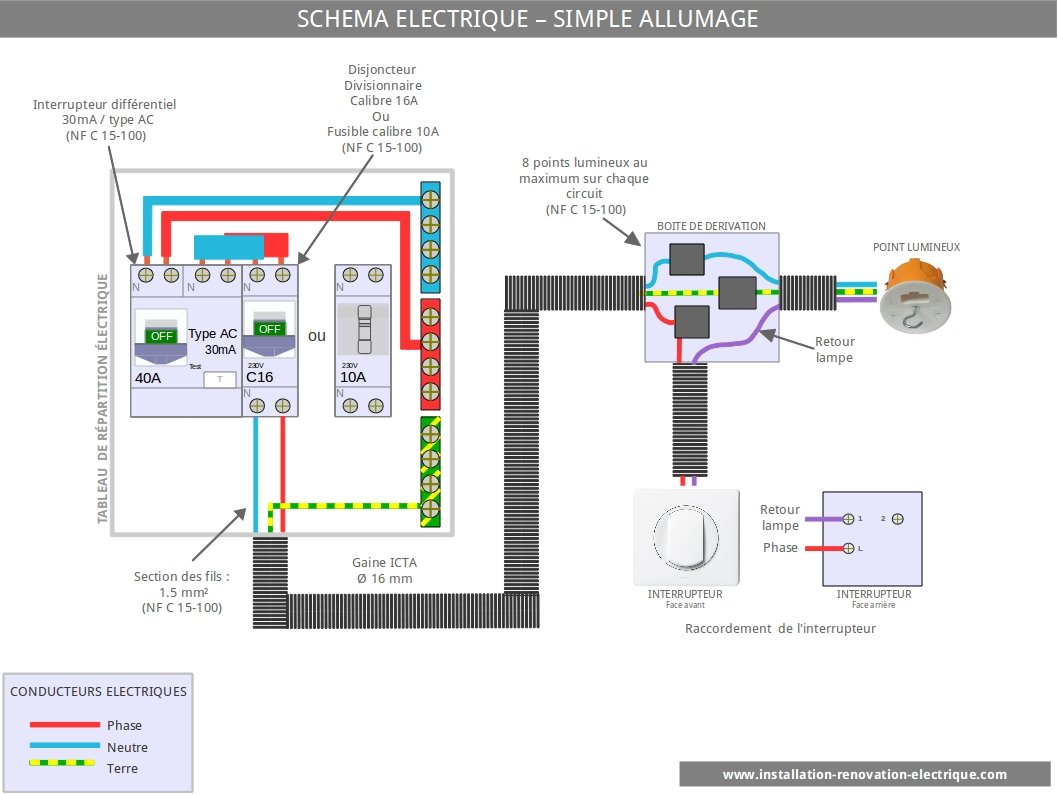

schéma de branchement électrique d'un interrupteur avec boite de dérivation
Schéma électrique pour le branchement de l’interrupteur pour le montage simple allumage

Banniere-guides-electricite-728-260

Comment brancher un interrupteur pour le simple allumage:

Dans un montage simple allumage, il a un seul interrupteur (on parle parfois d’interrupteur simple).

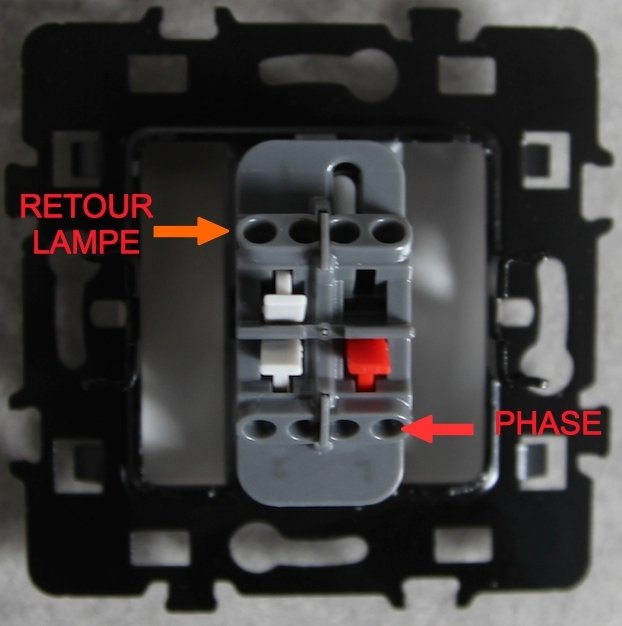

Le branchement au niveau de l’interrupteur pour un simple  allumage est le suivant:

  1. La phase est envoyée à l’interrupteur et est connectée sur la borne rouge de l’interrupteur ou sur la borne indiquée L.
  2. Le retour lampe est le fil qui est connecté à une des deux autres bornes de l’interrupteur pour revenir dans la boite de dérivation.
  3. Depuis la boîte de dérivation, le retour lampe, le neutre et la terre sont envoyés vers le point lumineux.

Voici le schéma de branchement pour le simple allumage:

comment brancher une lumiere avec interrupteur
Schéma électriques d’un interrupteur pour le simple allumage

Dans le cas d’un simple allumage, c’est un branchement d’interrupteur à 2 fils:

  • Le retour lampe est de couleur différente de la phase, du neutre, de la terre (violet, orange, marron, blanc…).

Pour câbler un interrupteur simple allumage, il faut donc 4 fils électriques de couleurs différentes.

Câblage et branchement d’un interrupteur pour le va et vient:

Schémas électrique pour le câblage d’un interrupteur va et vient depuis une boite de dérivation:

Le câblage de l’interrupteur dans le schéma électrique du va et vient ci dessous est réalisé en passant par une boite de dérivation:

L’alimentation électrique arrive dans la boite de dérivation:

  • Un fil rouge pour la phase de section 1,5mm2.
  • Le fil bleu pour le neutre de section 1,5mm2.
  • Le fil vert jaune pour la terre de section 1,5mm2.
raccordement des interrupteurs électriques, branchement boite de dérivation
Branchement des interrupteurs pour le schémas électrique du va et vient

Comment brancher un interrupteur pour le schéma du va et vient:

Dans un montage va et vient, il y a deux interrupteurs:

Le branchement au niveau de l’interrupteur N°1 pour le va et vient est le suivant:

  1. La phase est envoyée à l’interrupteur et est connectée sur la borne rouge de l’interrupteur ou sur la borne indiquée L.
  2. Les deux autres fils – appelés navettes du va et vient – sont connectés aux deux autres bornes de l’interrupteur pour revenir dans la boite de dérivation.
schéma de branchement interrupteur 3 fils
Comment brancher un interrupteur va et vient. Il faut aussi noter que l’interrupteur possède généralement 2 bornes à chaque connexions pour faire des repiquages. C’est très utile pour la phase notamment

Le branchement au niveau de l’interrupteur N°2 pour le va et vient est identique à l’interrupteur n°1 (avec une variation au niveau du connecteur de phase):

  1. Les deux navettes (qui viennent de l’interrupteur n°1) sont envoyées depuis la boite de dérivation et connectées aux deux bornes  qui ne correspondent pas à la phase.
  2. Le retour lampe est le fil qui est connecté à la borne de phase de l’interrupteur pour revenir dans la boite de dérivation.
  3. Depuis la boîte de dérivation, le retour lampe, le neutre et la terre sont envoyés vers le point lumineux.

Dans le cas d’un va et vient électrique, c’est un branchement d’interrupteur à 3 fils:

  • Les deux fils utilisés pour les navettes sont de même couleur et de section 1,5mm2 (fil violet, orange, blanc…).
  • Le retour lampe est de couleur différente de la phase, du neutre, de la terre et des navettes.

Pour câbler et brancher un va et vient, il faut 5 fils électriques de couleurs différentes.



Nous n'avons pas pu confirmer votre inscription.
Merci de vous être inscrit, vous allez bientôt recevoir votre premier mail. Guillaume

Vous avez aimé cet article ?

Je peux vous donner encore plus d'astuces et de conseils pour réussir vos travaux électriques.

Recevoir 30 astuces d'électricien gratuites

67 Commentaires

  1. Bonjour,

    juste pour une meilleure compréhension du schéma électrique va et vient.
    Je pense, si je ne me trompe pas que sur l’interrupteur n°2, le fil devrait être violet en entrée de gaine ICTA pour symboliser le retour lampe. Il est rouge aujourd’hui.

    Cette article est vraiment très détaillé et pédagogique

    merci pour ce superbe site

  2. Bonjour,
    Je me permets de vous poser la question suivante.

    Comme j’utilise du câble 3×1,5mm2, donc avec un fil de couleur terre (jaune et verre). Est ce que je peux utiliser ce dernier dans la navette des interrupteur va et viens N°1 et N°2?

    Merci d’avance de bien vouloir prendre le temps de répondre à ma question de novice.

    PS: J’ai acheté beaucoup de livres sur le bricolage et ai consulté énormément de site. Le votre est de loin le meilleur et m’a fait économiser énormément d’argent grâce à Batiwiz. Merci pour ce superbe travail et de nous partager avec autant de passion vos connaissances.

    Salutations,

    Yohann

    • Bonjour Yohann,

      Merci pour vos remarques

      Concernant votre question, si vous choisissez d’utiliser du R2V pour cabler votre va et vient, il vous faut alors utiliser du scotch isolant spécial pour l’électricien de couleur pour « masquer » la couleur vert jaune du fil en question.

      Cordialement.

      Guillaume

  3. Bonsoir,
    Je viens de tomber sur votre blog.
    Il est vraiment complet et enrichissant.
    Bravo!
    Petite question: puis je mettre 2 wago et faire un repiquage sur la phase dans une boîte D encastrement derrière un interrupteur pour aller sur le prochaine inter dans ma pièce suivante
    Ou suis je obligé de passer par une boîte de dérivation?
    Je suis en maison rt2012, dois je mettre la boîte de Dériv dans le grenier ou dans la maison sur des cloisons? Par rapport à l isolation…
    Au plaisir de vous relire..

  4. Bonjour

    Pour compléter, si vous devez faire beaucoup de dérivation dans un boitier d’encastrement, pensez à prendre un boitier de profondeur 50.

  5. Bonjour,

    à propos du sens de montage des interrupteurs (on en haut et off en bas), est-ce qu’il y a une norme ou bien est-ce simplement une bonne pratique liée au développement des appareillages électriques ?

    D’avance, merci

  6. Bonjour,
    Je suis en 2nde pro MELEC .
    Je me débrouille pas mal en électricité mais mon prof me demande de ranger les fils bien alignés dans la boite de dérivation.
    Le problème c’est que ça prend la moitié du temps du montage .
    Je voulais savoir si plus tard (sur un chantier par exemple )il est utile de le faire ?

    • Bonjour,

      C’est toujours utile d’apprendre à travailler organiser. Le principe c’est de penser au dépannage pour l’électricien suivant. Malgré cela, il arrive souvent que les boites de dérivation soit un véritable sac de noeuds.

      Guillaume

  7. Bonsoir voila jai 4 fils un noir ,un rouge,un blanc et un jaune j’ai mon interrupteur legrand mais je sais pas comment faire le branchemznt pouvez vous m’aider svp

    • Bonjour

      Sans tester la nature des fils, impossible de vous répondre.
      Si c’est un interrupteur que vous avez remplacé, comment était branché auparavant ?
      S’agit’il d’un montage en interrupteur simple ou en va et vient avec 2 points de commande ?

  8. Bonjour
    Sur votre blogue, tout est bien expliqué, mais il vous manque un branchement sur interrupteur bipolaire, que si je ne me trompe, n’est pas dans vos explications!
    Bien Cordialement

  9. bonjour guillaume
    pierre de Steenvoorde ( haut de France )
    voila j’ai une installation pour faire fonctionner tout mes volets roulants soit individuellement ou tous ensemble cela piloté par horloge a picot mon matériel est le mécanisme Arnould initia et je crois que j’ai déprogrammé un mécanisme cela en appuyant sur learn la référence est 69125 ou 69126 et comme cela a dix ans je ne retrouve plus ce modèle je suis d’espéré
    comment faire pour le reprogrammé pour que cela rentre en phase avec les autres mécanismes
    grand merci guillaume de votre aide

  10. bonjour, j’ai suivi le plan de branchement fourni avec l’interrupteur, ça disjoncte! j’ai fait le même branchement que vous pour interrupteur simple, ça disjoncte!
    que faire? merci pour votre aide

  11. Bonjour

    C’est sans doute que vous raccordez phase et neutre alors qu’il faudra raccorder phase et retour lampe.
    Vérifiez votre schéma de raccordement

  12. bonjour,
    je possède un interrupteur encastrable simple va-et-vient de marque Dofin, mais il n’y a pas de griffes avec, les griffes sont-elles vendues séparément ?
    j’ai acheté cet interrupteur dans un grand supermarché, j’ai fait d’autres grands supermarchés et un grand magasin de bricolage, où j’ai revu exactement le même interrupteur, mais toujours pas de griffes.
    Si ces griffes existent, doivent-elles être forcément de la même marque ?
    Sinon, comment fixer cet interrupteur ?

  13. Bonjour
    je remplace un double interrupteur encastrable ancien (année 1970) ayant à la fois une fonction d’interrupteur simple pour éclairage d’un local et une fonction de va et vient pour éclairage d’une cage d’escalier. quel sont les branchements (L,2, 1) à effectuer ? merci

  14. Le site à l’air vraiment très bien… mais je suis désolé, je dois être un peu débile sur les bords, je ne comprends pas…
    J’avoue, je suis une plaie en bricolage… on ne fait pas plus nul…
    Perso, dans mon installation, deux gaines sortent du mur ce qui me fait donc deux fils bleus, et deux fils marrons (il y a aussi deux « vert-jaune qui sortent mais se rejoignent dans une espèce de « sucre »)…
    Si je branche tout, ben je fais sauter les plombs 🙁 si je ne branche qu’un bleu et un marron, l’interrupteur ne fonctionne pas…
    C’est pas facile d’être une buse en bricolage et fauché…

    • Bonjour

      Essayez :
      – un marron sur chaque borne de l’interrupteur
      – les 2 bleus ensemble à côté sur un domino ou une borne à connexion automatique type Wago
      – les 2 vert/jaune ensemble à côté sur un domino ou une borne à connexion automatique type Wago

  15. Bonsoir,
    Je suis en train de changer prises et interrupteurs dans notre maison achetée l’année dernière. Tout date de 1979-80. Pas de problème jusque-là mais je viens d’ouvrir un interrupteur simple et surprise : 4 câbles marrons… J’avoue que je suis un peu dubitatif. Auriez-vous de quoi éclairer ma lanterne?
    En vous remerciant.

    • Bonjour

      Il faudrait une photo pour être affirmatif et surtout voir comment c’est raccordé, mais il est possible que ce soit un permutateur, qui permet d’ajouter un 3ème point de commande à un va et vient.
      Voir exemple sur ce lien :
      https://www.casimages.com/img.php?i=09010309472238322947859.jpg

  16. Bonjour,
    Super tuto !
    Pour être bien sûr, j’ai une petite question, n’ayant pas encore pratiqué le cablage de va-et-vient : pour la connection des 2 fils de navettes entre les 2 interrupteurs, y-a-t-il une obligation de connection à respecter ? J’hésite entre 3 cas:
    Pas croisé : bornes 1 -> 1, et 2 ->2 (lire : « borne 1 inter 1 connectée à borne 1 inter 2 » et « borne 2 inter 1 connectée à borne 2 inter 2 »)
    ou pas croisé : bornes 1 -> 2 et 2 -> 1
    ou peu importe, les croisé ou pas, ca marchera
    … mais j’ai l’impression que c’est « peu importe » (ca serait bien, ca évite de distinguer les 2 fils orange à passer). Je me trompe ?

    • Bonsoir

      C’est peu importe.
      C’est pour cela qu’on met les 2 navettes de la même couleur.

      Il n’y a que si vous êtes maniaque et que vous voulez que éteint, les 2 boutons soient en haut ou en bas simultanément, que l’ordre a de l’importance.

  17. Bonjour,
    Désolé de vous embêter avec mon problème, mais je sèche devant une installation existante assez récente (entre 3 et 5 ans) mais pas finie. Un éclairage d’escalier.
    J’ai un interrupteur avec des fils blanc et des fils noir dedans (2 entrées 2 sorties je suppose mais je sais pas lesquelles), et ils aboutissent à une natte de fils avec en plus une phase et un neutre (je ne vois pas de terre) sur lesquels je n’ai pas la main.
    Il faut l’interpréter comment ?
    Le tableau électrique est surchargé et je ne sais pas trop où ils arrivent.
    Merci d’avance !

  18. Bonjour
    J’ai un éclairage extérieur en série composé de 5 lampes avec détecteur de mouvement intégré. Le dernier point lumineux était un spot allogène avec détecteur de mouvement. Ce dernier était trop soumis à des détections de mouvement. J’ai donc installé un interupteur sur la ligne avant le dernier point lumineux. J’ai donc alimenté mon interrupteur en plaçant ma phase sur L et 1. ça fonctionne, sauf que sur une durée de quelques heures, mon disjoncteur se déclenche. ?

    • Bonjour

      Il faudrait plus d’informations.
      Dans quel contexte vous faites cela ? Nouveaux branchement ? Changement de va et vient ?
      Dans le 2ème cas de figure, comment était fait l’ancien branchement ?
      Est-ce un simple ou double va et vient ?
      Est-ce en fonctionnement en interrupteur simple ou en va et vient ?
      Quelles repérage exact avez vous sur les bornes du nouveau va et vient ?
      Si nécessaire, faites des photos.

      Car sans tester les fils sur place ou sans boule de cristal, il sera difficile de répondre à votre question

  19. bonjour,
    j’ai une vmc commandée par un ancien interrupteur double (l’installation date des années 80) qui commande visiblement 2 vitesses. Je souhaitais le remplacer par un interrupteur double neuf legrand mais en le démontant je tombe sur un seul cable avec trois fils (noir, bleu, vert et jaune) le bleu et le jaune sur le même interrupteur, le noir sur l’autre et un pont entre les 2.Tout semble donc arriver du même endroit. Je ne comprends pas le circuit. Comment je dois rebrancher mon nouvel interrupteur ? Merci d’avance

  20. Bonjour,

    J’ai dans mon installation un système va et vient et j’ai beau retourner la question, je ne comprends pas comment le mien fonctionne.
    En effet, le schéma classique d’un va et vient est simple il faut mettre en relation une des deux bonnes combinaisons sur quatre entre les deux interrupteurs pour que le courant circule de la phase vers la lampe.

    Dans mon cas, pour que la lampe s’allume, il faut du courant dans les 2 fils navettes. je ne comprends déjà même pas comment c’est possible.
    quand j’ai du courant sur un seul des deux fils (pas forcément le même selon la combinaison, la lampe est éteinte.
    mes interrupteurs ne sont pas spéciaux, existe-til un autre schéma pour expliquer ce comportement?

    Cordialement

    • Bonsoir

      Peut être un cablage avec phase distribuée que l’on utilise lorsqu’on veut mettre des voyants témoin ?
      https://www.casimages.com/i/09122602485038325125481.jpg.html

  21. Bonsoir,

    Tout d’abord merci pour votre blog . J’ai un problème qui me paraît insoluble. Il y a quelques années j’ai tiré l’electricite vers mon local technique de piscine . Je suis parti du tableau avec un 32A. J’arrive dans dans mon local avec un 30ma. De ce 30 ma je repars vers mon tableau électrique de piscine mais également vers un 10A pour mon éclairage de jardin . J’ai tiré une ligne en 1.5 de 15 m environ vers un interrupteur puis des lampes à led que j’ai monté en parallèle . Il y a peu de temps j’ai démonté cette dernière partie . Je suis reparti sur une prise puis un interrupteur et enfin mes lampes . Dans un premier temps elles ont fonctionné correctement . J’ai testé la prise avec une perceuse qui fonctionnait au ralenti . J’ai branché un sèche cheveux qui fonctionnait correctement . Les leds se sont mises à clignoter puis l’intensité a baisser . J’ai essayer de shunter l’interrupteur puis la prise puis les 2 avec un domino même problème . J’ai du 220 v partout . Du local aux fils avant les lampes . Mais dès que je branche la moindre ampoule la tension s’ecroule . Aujour’hui Plus rien ne s’allume . Avez vous une idée ? Merci par avance

  22. Bonjour
    Je lis dans la norme (p245 livre officiel de l’électricité) »Le repiquage des conducteurs …. n’est autorsé que sur des prises de courants et des luminaires ».
    Est il vraiment interdit de faire un repiquage à l’entrée d’un interrupteur pour en alimenter un autre dans la même boite d’encastrement, ce qui me semble absurde puisque cela à l’air prévu sur les interrupteurs !
    Mais comme il faut que je fasse faire une visite pour le consuel je préfère ne pas avoir de pb.
    Merci pour votre blog
    Cordialement
    JC J

    • Bonsoir

      La phrase exacte de la norme est :
      Le repiquage des conducteurs – c’est-à-dire la connexion sur les bornes d’un appareil des conducteurs servant à l’alimentation d’autres appareils – n’est admis que sur les bornes de socles de prises de courant, des luminaires de tout type et des chemins lumineux…

      On parle donc de l’appareil terminal, pas des composants intermédiaires du circuit.

  23. Bonjour, très bon site Internet.
    j’ai un interrupteur a changer et je voudrais comprendre.
    cet interrupteur est un inter va et vient et il est composé de trois fils.
    J’ai de la tension (testé via mon tournevis d’electricien) sur 2 fils sur trois. (de l’autre coté j’ai débrancher mon second va et vient)
    le modele est un modele celiane classique. Auriez vous un schéma à ce niveau
    merci

    • Bonsoir

      Attention le tournevis d’électricien n’est pas un outil fiable.

      Mais c’est normal que vous ayez une tension sur 2 bornes du va et vient.
      Il y a toujours une des navette reliée à la phase.

      Les schéma sont plus haut dans l’article

      Quelle question vous posez vous exactement ?

  24. Bonjour’
    J’ai une question
    Je voudrais utiliser un interrupteur simple, type Legrand ou Schneider standard’ exactement comme une olive que l’on branche à une lampe, qui après sera branché sur le secteur, à une prise normale.
    Comment dois-je faire branchements ?
    Merci,
    Cordialement

  25. Bonjour et merci pour votre blog,
    Je suis en train de terminer une installation qu’un électricien a commencée. Il m’a laissé son bouquin « L’installation électrique » de Thierry Gallauziaux et David Fedullo. J’ai une question à propos des interrupteurs va et vient Legrand. Je ne vois aucun L ni aucun P marqué nulle part. En revanche il y a un petit dessin que je ne suis pas sûre de bien interpréter. Cela ressemble à une pile d’un côté (côté +) et de l’autre à une prise de courant (avec deux traits au bout). Jusque là, je pensais que la bonne interprétation était Phase du côté qui ressemble à la pile. Mais finalement, est-ce que ça a une grande importance, pourvu que l’on utilise les mêmes entrées de fils à chaque interrupteur ? Merci de bien vouloir prendre le temps pour me répondre. Je n’ai aucun-e professionel-le autour de moi. Et bonne journée!

  26. Excellent document !
    qui est très détaillé, je vous remercie pour toutes ces informations imagées et explicites. super !
    votre site à propos des boîtiers et interrupteurs autres produits de qualité.
    Voilà des explications simples et pratiques.
    Félicitations et à bientôt !

  27. Bonjour, je sais qu’il n’y a pas de « Norme » concernant le sens d’action évent d’un interrupteur, mais Legrand dit l’inverse de vous : https://www.legrand.fr/questions-frequentes/dans-quel-sens-faut-il-actionner-un-interrupteur
    Un argument avancé est d’éviter l’accumulation de poussière sur le dessus du bouton en position éteint (idem pour poussoir).

  28. Comment:merci ! Mais quel est matériel qu’on met après le disjoncteur(le nom de ce matériel moi je le connais en anglais , je veux son nom en français en anglais c’est « circuit breaker ») en français s’appelle comment? Merci beaucoup!

  29. Bonjour à tout le monde Voilà mon problème je refait l’installation d’une chambre Mais le soucis c’est que c’était des ancien câble ! Deux câble qui envoie le courant dans un genre de sucre à l’ancienne Je branche mais nouveau câble pour la lampe et pour l’interrupteur mais le soucie c’est que quand je coupe l’interrupteur il a toujours un câble ou il reste du jus Je c’est pas si c’est normale et C’est deux câble en question faut il l’es brancher tout les deux aussi Merci pour vos réponse je suis plafonneur pas électricien ahaha

  30. Je veux collecter un interrupteur qui es jumelé à une prise il y’a 4 vis 2 noirs sur un bord et une vis jaune et une blanche de l’autre côté ce qui vas faire allumer une lumière la nuit comment je fais pour collecter avec ces 4 vis?

  31. Bonjour,
    je souhaite brancher un interrupteur simple en renovation . Or j ‘ai 2 fils rouges et 1 marron.
    Comment dois je brancher les 2 fils rouges et le marrons. Pour ma part J’aurais branché les 2fils rouges sur le L et le marron sur le 2.
    Sachant qu’un prise a l’air en parallele avec cette interrupteur. En effet depuis avoir débranché cet interrupteur je n’ai plus de courant sur la prise.

    • Bonsoir

      Vous n’avez pas repéré comment c’était raccordé avant ?

      C’est sans doute la solution, mais sans tester les fils difficile d’être affirmatif à 100%

      Au pire vous avez 3 combinaisons à tester.

  32. Bonjour,
    Je termine la construction d’une maison, et les anciens propriétaires n’ont pas différencié les fils de retour lampe (donc que du rouge), est il obligatoire pour le consuel d’avoir un fil de retour d’une autre couleur? Si oui pensez vous que cela soit accepté d’utiliser un scotch pour différencier le fil? Parce que dans les faits j’ai certains fils qu’on ne peut plus retirer, tout comme la gaine.

  33. bonjour jai un probleme jai relier des lumieres ensemble et fait le branchement sur un interrupteur le probleme cela s’allume mais des que je veux éteindre cela disjoncte comment faire???? help!!!!

  34. Bonjour,

    J’ai lu et apprécié votre article qui est très bien fait, illustré et expliqué.
    J’ai une question : je voudrais changer un interrupteur, mais 3 fils noirs sortent du réseau électrique mural. Les autres de couleur ne servent pas.
    Est-ce normal ?
    Y aura-t-il un ordre de fil à respecter, en sachant qu’au dos de mon nouvel interrupteur, j’ai 2 « clips » noirs et un rouge ?
    J’espère avoir été clair ?

    Cordialement,

    Stéphane

  35. Bonjour,

    Merci pour votre réponse.

    Je n’ai pas fait attention en démontant si c’était un va-et-vient. Si c’est le cas et si les fils sont mis dans le désordre, cela risque quelque chose (interrupteur qui grille; disjonction ;…) ?

    Stéphane

    • Bonsoir

      Pas de risque

      Au pire cela ne s’allumera pas à bon escient
      Et vous avez 3 cas de figure seulement à tester, vous finirez par trouver le bon

  36. Très intéressant, j’avais un peu de confusion sur le branchement des navettes et du retour lampe au deuxième interrupteur va et vient, mais j’ai très bien compris maintenant .

  37. Bonjour,
    J’ai démonté mon interrupteur car mon plafonnier ne s’allumait plus.
    Pouvez vous m’aider à le remonter pour que cela fonctionne.
    Je peux vous adresser une photo si vous voulez. j’ai 3 fils. 2 qui sortent du mur (orange et marron) et un mauve d’une goulotte.
    J’ai un interrupteur Legrand avec 6 entrées électrique.
    Je vous remercie pour votre aide,
    Bien cordialement,

    • Bonjour

      Il faudrait avoir plus d’info sur ce que vous voulez faire (inter simple, va et vient…) et sur les fils en présence, nombre de disjoncteurs associés.

      Mais sans plus d’info et en supposant qu’il y ait un seul disjoncteur je dirais :
      – phase sur A
      – pont entre A et B pour repiquage de phase
      – retour lampe 1 sur A1
      – retour lampe 2 sur B1

LAISSER UN COMMENTAIRE

S'il vous plaît entrez votre commentaire!
S'il vous plaît entrez votre nom ici
