Brancher un interrupteur : schéma, fils et étapes
Résumez cet article :
En bref : comment brancher un interrupteur simple ?
- Coupez le courant au disjoncteur général et vérifiez l’absence de tension.
- Branchez la phase (arrivée du tableau) sur la borne L de l’interrupteur.
- Branchez le retour lampe (fil qui part vers le luminaire) sur la borne 1 (ou 2).
- Le neutre (bleu) et la terre (vert/jaune) ne passent pas par l’interrupteur : ils vont directement au luminaire.
- Fixez l’interrupteur dans sa boîte, remettez le courant et testez.
Un interrupteur simple ne reçoit donc que deux fils : la phase et le retour lampe. C’est la règle de base, et elle se décline ensuite pour le va-et-vient (deux interrupteurs pour une lampe), le double allumage (deux lampes depuis un même point) ou la prise commandée. Voici le schéma, les étapes détaillées et les réponses aux questions les plus fréquentes, par un électricien.
Avant de commencer : matériel et fils
Le matériel nécessaire
- un interrupteur et sa plaque de finition ;
- une boîte d’encastrement (les boîtes actuelles acceptent toutes les marques d’appareillage) ;
- du fil rigide H07V-U de section 1,5 mm², sous gaine ICTA ;
- une pince à dénuder, une pince coupante et des tournevis d’électricien isolés ;
- un vérificateur d’absence de tension.
Quels fils brancher sur un interrupteur ?
Sur un circuit d’éclairage, on trouve quatre types de conducteurs. Seuls deux d’entre eux arrivent sur un interrupteur simple.
| Fil | Couleur habituelle | Rôle | Sur l’interrupteur ? |
|---|---|---|---|
| Phase | Rouge, marron ou noir | Amène le courant depuis le tableau | Oui, borne L |
| Retour lampe | Orange, violet, blanc… (toute couleur sauf bleu et vert/jaune) | Relie l’interrupteur au luminaire | Oui, borne 1 ou 2 |
| Neutre | Bleu (obligatoire) | Retour du courant vers le tableau | Non, directement au luminaire |
| Terre | Vert/jaune (obligatoire) | Protection des personnes | Non, directement au luminaire |
La norme NF C 15-100 impose seulement le bleu pour le neutre et le vert/jaune pour la terre. Pour la phase et le retour lampe, prenez l’habitude d’utiliser toujours les mêmes couleurs : votre installation sera bien plus facile à dépanner.
Repérer les bornes de l’interrupteur

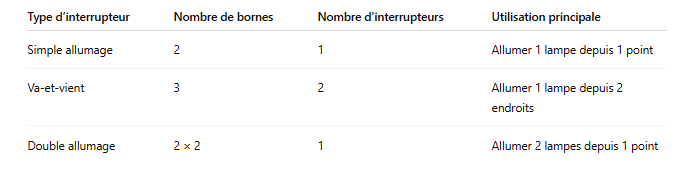

La plupart des interrupteurs vendus aujourd’hui sont des modèles va-et-vient à 3 bornes, utilisables aussi en simple allumage :
- L (souvent repérée en rouge) : la borne commune, qui reçoit la phase ;
- 1 et 2 : les deux bornes de sortie (retour lampe ou navettes).
Dénudez les fils sur environ 10 à 12 mm : la plupart des appareils portent un gabarit de dénudage moulé au dos.
Brancher un interrupteur simple : schéma et étapes
Étape 1 : couper le courant et vérifier
Abaissez le disjoncteur général. Vérifiez l’absence de tension sur les fils avant de les toucher.
Étape 2 : raccorder la phase sur la borne L
La phase arrive du tableau électrique (ou de la boîte de dérivation) jusqu’à la boîte d’encastrement. Insérez-la dans la borne L.
Étape 3 : raccorder le retour lampe
Branchez le retour lampe sur la borne 1. La borne 2 reste libre. Le retour lampe part vers le point lumineux et sera raccordé à la borne L du luminaire ou du DCL.
Étape 4 : raccorder le neutre et la terre au luminaire
Au point lumineux, raccordez le neutre (bleu) sur la borne N et la terre (vert/jaune) sur la borne de terre. Ils ne passent jamais par l’interrupteur.
Étape 5 : fixer l’interrupteur et tester
Rangez les fils sans les écraser au fond de la boîte, fixez le mécanisme avec ses griffes ou ses vis, puis clipsez la plaque. Remettez le courant : un appui en haut allume, un appui en bas éteint. Ce sens n’est pas imposé par la norme, c’est un usage. S’il est inversé, coupez le courant et déplacez le retour lampe de la borne 1 vers la borne 2.
Interrupteur à 2 fils ou à 3 fils : que faire ?
Brancher un interrupteur simple avec 2 fils
C’est le cas normal d’un simple allumage : un fil est la phase, l’autre le retour lampe. Branchez l’un sur L et l’autre sur 1. En remplacement d’un ancien interrupteur, repérez simplement quel fil était sur la borne commune avant de le débrancher. Si les deux fils sont de la même couleur, l’inversion n’est pas dangereuse sur un interrupteur simple : au pire, le sens haut/bas sera inversé.
Brancher un interrupteur avec 3 fils
Trois fils dans la boîte signifient en général l’un de ces trois cas :
- Un va-et-vient : la lampe est commandée depuis deux endroits. Un fil arrive sur L (la phase ou le retour lampe), les deux autres sont les navettes, sur 1 et 2. Voir notre guide complet du branchement d’un interrupteur va-et-vient.
- Un double allumage : une phase et deux retours lampe, pour deux points lumineux (voir plus bas).
- Un neutre en attente : un fil bleu est présent pour alimenter un interrupteur à voyant, un variateur ou un interrupteur connecté. Sur un interrupteur classique, il reste isolé au fond de la boîte (dans une borne de connexion).
Avant de débrancher un ancien interrupteur, photographiez le câblage : c’est le moyen le plus sûr de ne pas se tromper.
Brancher une prise sur un interrupteur (prise commandée)
Une prise commandée s’allume et s’éteint depuis un interrupteur, pour une lampe de chevet ou un lampadaire par exemple. Le principe est le même qu’un simple allumage : la phase arrive sur la borne L de l’interrupteur, le retour part de la borne 1 vers la borne phase de la prise. Le neutre et la terre vont directement à la prise.
La prise commandée est alors alimentée par le circuit d’éclairage (1,5 mm²) et compte comme un point d’éclairage de ce circuit. Tous les détails dans notre article sur le branchement d’un éclairage sur un circuit de prises.
Brancher un interrupteur va-et-vient (en résumé)
- Interrupteur 1 : la phase sur L, les deux navettes sur 1 et 2.
- Interrupteur 2 : les deux mêmes navettes sur 1 et 2, le retour lampe sur L.
- Le neutre et la terre vont directement au luminaire.
Les variantes (câblage en boîte de dérivation, avec variateur, passage en simple allumage) sont détaillées dans le guide du va-et-vient.
Brancher un interrupteur double allumage
L’interrupteur double commande deux points lumineux distincts depuis un même endroit (plafonnier et applique, par exemple). Il réunit deux interrupteurs dans un seul boîtier.
- Branchez la phase sur la borne L du premier interrupteur.
- Réalisez le pont de phase : un court fil de phase relie la borne L du premier interrupteur à la borne L du second. Certains modèles intègrent ce pont d’origine.
- Branchez le retour lampe n°1 sur la borne 1 du premier interrupteur, le retour lampe n°2 sur la borne 1 du second. Les bornes 2 restent libres.
- Répartissez le neutre et la terre vers les deux luminaires avec des bornes de connexion.
Il faut donc cinq conducteurs : phase, deux retours lampe, neutre et terre. Voir aussi le schéma électrique du double allumage.
Problèmes fréquents après le branchement
| Symptôme | Cause probable | Solution |
|---|---|---|
| Haut = éteint, bas = allumé | Retour lampe sur la mauvaise borne | Déplacer le retour lampe de 1 vers 2 |
| Le disjoncteur saute à l’allumage | Neutre raccordé sur l’interrupteur (court-circuit phase/neutre) | Le neutre doit aller directement à la lampe |
| La lampe ne s’allume jamais | Fil mal enfoncé, phase absente ou mauvais fil sur L | Contrôler le serrage et repérer la phase au testeur |
| Ampoule LED qui luit éteinte | Interrupteur placé sur le neutre au lieu de la phase, ou voyant lumineux | Couper la phase, pas le neutre |
| Va-et-vient qui ne fonctionne que d’un côté | Navette et phase/retour lampe inversés sur un interrupteur | Remettre la phase ou le retour lampe sur L |
Les erreurs à éviter
- Travailler sans avoir coupé le courant ni vérifié l’absence de tension.
- Faire passer le neutre ou la terre par l’interrupteur.
- Utiliser du 1 mm² : la section minimale d’un circuit d’éclairage est 1,5 mm².
- Laisser du cuivre apparent à la sortie de la borne, ou un fil mal serré qui chauffera.
- Débrancher un ancien interrupteur sans avoir repéré (ou photographié) les fils.
Questions fréquentes
Quels fils brancher sur un interrupteur ?
Sur un interrupteur simple, seulement deux : la phase (sur la borne L) et le retour lampe (sur la borne 1 ou 2). Le neutre et la terre vont directement au luminaire.
Comment brancher un interrupteur simple avec 2 fils ?
Un fil sur la borne L, l’autre sur la borne 1. Ce sont la phase et le retour lampe. Si le sens haut/bas est inversé, déplacez le fil de la borne 1 vers la borne 2.
Comment brancher un interrupteur simple à 3 fils ?
Trois fils indiquent en général un va-et-vient (une arrivée sur L et deux navettes sur 1 et 2), un double allumage ou un neutre en attente. Identifiez le montage avant de brancher : sur un va-et-vient, remplacer par un interrupteur simple supprimerait la commande depuis l’autre point.
Comment brancher une prise à un interrupteur simple ?
La phase arrive sur L, le retour part de la borne 1 vers la borne phase de la prise, et le neutre et la terre vont directement à la prise. C’est le montage d’une prise commandée.
Faut-il raccorder la terre sur l’interrupteur ?
Non, un interrupteur classique n’a pas de borne de terre. La terre va au luminaire. Seuls certains appareils à plaque métallique en possèdent une.
Quelle section de fil pour un interrupteur ?
1,5 mm², comme tout le circuit d’éclairage, protégé par un disjoncteur 16 A maximum.
Peut-on brancher un interrupteur soi-même ?
Oui, pour un simple remplacement ou un montage courant, à condition de respecter les règles de sécurité ci-dessus. Pour une création de circuit ou une rénovation complète, faites appel à un électricien.

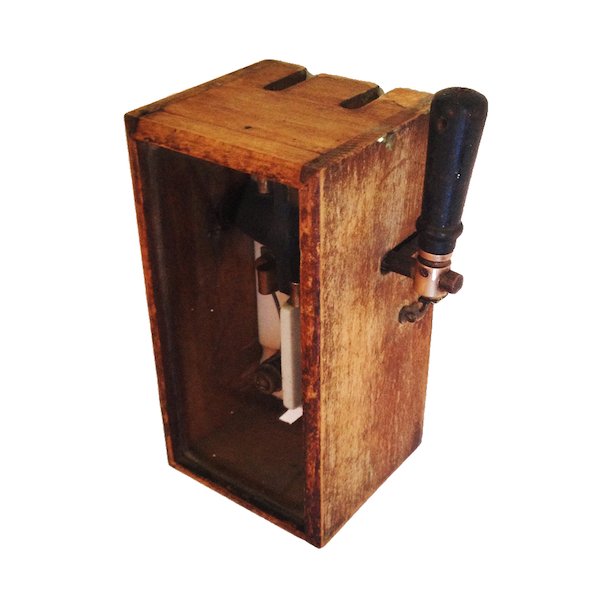

Le saviez-vous ? Le sens « haut = allumé » vient des premiers interrupteurs à levier des usines de la fin du XIXᵉ siècle, qui ressemblaient à des sectionneurs qu’on levait pour mettre en marche.

Résumez cet article :
📖 Le glossaire de cet article
Les termes techniques abordés dans cet article, expliqués simplement.
- Court-circuit — Le court-circuit est une connexion accidentelle à faible résistance entre deux conducteurs de potentiel différent, qui provoque un courant très élevé …
- Disjoncteur — Un disjoncteur est un appareil de protection qui interrompt automatiquement le circuit en cas de surcharge (détection thermique par bilame) ou de cour…
- Gaine ICTA — La gaine ICTA (Isolant Cintrable Transversalement Annelé) est un conduit souple en matière plastique, à parois annelées, destiné à recevoir et protége…
- Interrupteur — Un interrupteur est un organe de commande qui ouvre ou ferme manuellement un circuit électrique pour allumer ou éteindre un ou plusieurs points lumineux.
- Neutre — Le neutre est le conducteur électrique relié au point neutre du transformateur de distribution HTA/BT, mis à la terre en France dans le régime TT.
- Phase — La phase est le conducteur actif d'un réseau électrique alternatif, portant la tension de 230 V par rapport au neutre en monophasé, ou de 400 V entre phases en triphasé.
- Schéma électrique — Un schéma électrique est une représentation graphique symbolisée d'un circuit ou d'une installation, montrant les connexions entre composants à l'aide de symboles normalisés (IEC 60617).
- Sous tension — Un conducteur, un équipement ou une installation est dit « sous tension » dès qu'une tension électrique est présente entre ses bornes accessibles et u…
- Tableau électrique — Le tableau électrique est le coffret centralisé qui regroupe l'ensemble des dispositifs de protection d'une installation : disjoncteurs divisionnaires…
Téléchargez notre guide gratuit pour gagner du temps et de l'argent sur vos travaux électriques !
« * » indique les champs nécessaires
Branchement interrupteur Stiel va et vient double .
quel câble brancher sur A commun et B commun et A1 et et B1
Bonjour
Il faudrait avoir plus d’info sur ce que vous voulez faire (inter simple, va et vient…) et sur les fils en présence, nombre de disjoncteurs associés.
Mais sans plus d’info et en supposant qu’il y ait un seul disjoncteur je dirais :
– phase sur A
– pont entre A et B pour repiquage de phase
– retour lampe 1 sur A1
– retour lampe 2 sur B1
Bonjour,
J’ai démonté mon interrupteur car mon plafonnier ne s’allumait plus.
Pouvez vous m’aider à le remonter pour que cela fonctionne.
Je peux vous adresser une photo si vous voulez. j’ai 3 fils. 2 qui sortent du mur (orange et marron) et un mauve d’une goulotte.
J’ai un interrupteur Legrand avec 6 entrées électrique.
Je vous remercie pour votre aide,
Bien cordialement,
Très intéressant, j’avais un peu de confusion sur le branchement des navettes et du retour lampe au deuxième interrupteur va et vient, mais j’ai très bien compris maintenant .
Ok, j’ai rebranché les 3 fils, un peu au hasard, et ça a marché !
Merci pour l’aide apportée !
Stéphane
Bonjour,
Merci pour votre réponse.
Je n’ai pas fait attention en démontant si c’était un va-et-vient. Si c’est le cas et si les fils sont mis dans le désordre, cela risque quelque chose (interrupteur qui grille; disjonction ;…) ?
Stéphane
Bonsoir
Pas de risque
Au pire cela ne s’allumera pas à bon escient
Et vous avez 3 cas de figure seulement à tester, vous finirez par trouver le bon
Bonjour,
J’ai lu et apprécié votre article qui est très bien fait, illustré et expliqué.
J’ai une question : je voudrais changer un interrupteur, mais 3 fils noirs sortent du réseau électrique mural. Les autres de couleur ne servent pas.
Est-ce normal ?
Y aura-t-il un ordre de fil à respecter, en sachant qu’au dos de mon nouvel interrupteur, j’ai 2 « clips » noirs et un rouge ?
J’espère avoir été clair ?
Cordialement,
Stéphane
Et faites une photo avant de débrancher
Bonjour
Ne vous posez pas trop de question
Reconduisez à l’identique
Si c’est un montage en inter simple pas d’ordre à respecter
Si c’est un montage en va et vient, il est impératif de mettre les 2 navettes sur les bornes noires.
bonjour jai un probleme jai relier des lumieres ensemble et fait le branchement sur un interrupteur le probleme cela s’allume mais des que je veux éteindre cela disjoncte comment faire???? help!!!!
Bonsoir
Comment avez vous fait le raccordement sur l’interrupteur ?
Bonjour,
Je termine la construction d’une maison, et les anciens propriétaires n’ont pas différencié les fils de retour lampe (donc que du rouge), est il obligatoire pour le consuel d’avoir un fil de retour d’une autre couleur? Si oui pensez vous que cela soit accepté d’utiliser un scotch pour différencier le fil? Parce que dans les faits j’ai certains fils qu’on ne peut plus retirer, tout comme la gaine.
Bonjour,
je souhaite brancher un interrupteur simple en renovation . Or j ‘ai 2 fils rouges et 1 marron.
Comment dois je brancher les 2 fils rouges et le marrons. Pour ma part J’aurais branché les 2fils rouges sur le L et le marron sur le 2.
Sachant qu’un prise a l’air en parallele avec cette interrupteur. En effet depuis avoir débranché cet interrupteur je n’ai plus de courant sur la prise.
Bonsoir
Vous n’avez pas repéré comment c’était raccordé avant ?
C’est sans doute la solution, mais sans tester les fils difficile d’être affirmatif à 100%
Au pire vous avez 3 combinaisons à tester.
Je veux collecter un interrupteur qui es jumelé à une prise il y’a 4 vis 2 noirs sur un bord et une vis jaune et une blanche de l’autre côté ce qui vas faire allumer une lumière la nuit comment je fais pour collecter avec ces 4 vis?
Bonjour à tout le monde Voilà mon problème je refait l’installation d’une chambre Mais le soucis c’est que c’était des ancien câble ! Deux câble qui envoie le courant dans un genre de sucre à l’ancienne Je branche mais nouveau câble pour la lampe et pour l’interrupteur mais le soucie c’est que quand je coupe l’interrupteur il a toujours un câble ou il reste du jus Je c’est pas si c’est normale et C’est deux câble en question faut il l’es brancher tout les deux aussi Merci pour vos réponse je suis plafonneur pas électricien ahaha
Comment:merci ! Mais quel est matériel qu’on met après le disjoncteur(le nom de ce matériel moi je le connais en anglais , je veux son nom en français en anglais c’est « circuit breaker ») en français s’appelle comment? Merci beaucoup!
Bonjour, je sais qu’il n’y a pas de « Norme » concernant le sens d’action évent d’un interrupteur, mais Legrand dit l’inverse de vous : https://www.legrand.fr/questions-frequentes/dans-quel-sens-faut-il-actionner-un-interrupteur
Un argument avancé est d’éviter l’accumulation de poussière sur le dessus du bouton en position éteint (idem pour poussoir).
Excellent document !
qui est très détaillé, je vous remercie pour toutes ces informations imagées et explicites. super !
votre site à propos des boîtiers et interrupteurs autres produits de qualité.
Voilà des explications simples et pratiques.
Félicitations et à bientôt !
Bonjour et merci pour votre blog,
Je suis en train de terminer une installation qu’un électricien a commencée. Il m’a laissé son bouquin « L’installation électrique » de Thierry Gallauziaux et David Fedullo. J’ai une question à propos des interrupteurs va et vient Legrand. Je ne vois aucun L ni aucun P marqué nulle part. En revanche il y a un petit dessin que je ne suis pas sûre de bien interpréter. Cela ressemble à une pile d’un côté (côté +) et de l’autre à une prise de courant (avec deux traits au bout). Jusque là, je pensais que la bonne interprétation était Phase du côté qui ressemble à la pile. Mais finalement, est-ce que ça a une grande importance, pourvu que l’on utilise les mêmes entrées de fils à chaque interrupteur ? Merci de bien vouloir prendre le temps pour me répondre. Je n’ai aucun-e professionel-le autour de moi. Et bonne journée!
Bonjour’
J’ai une question
Je voudrais utiliser un interrupteur simple, type Legrand ou Schneider standard’ exactement comme une olive que l’on branche à une lampe, qui après sera branché sur le secteur, à une prise normale.
Comment dois-je faire branchements ?
Merci,
Cordialement
Bonjour, très bon site Internet.
j’ai un interrupteur a changer et je voudrais comprendre.
cet interrupteur est un inter va et vient et il est composé de trois fils.
J’ai de la tension (testé via mon tournevis d’electricien) sur 2 fils sur trois. (de l’autre coté j’ai débrancher mon second va et vient)
le modele est un modele celiane classique. Auriez vous un schéma à ce niveau
merci
Bonsoir
Attention le tournevis d’électricien n’est pas un outil fiable.
Mais c’est normal que vous ayez une tension sur 2 bornes du va et vient.
Il y a toujours une des navette reliée à la phase.
Les schéma sont plus haut dans l’article
Quelle question vous posez vous exactement ?
Bonjour
Je lis dans la norme (p245 livre officiel de l’électricité) »Le repiquage des conducteurs …. n’est autorsé que sur des prises de courants et des luminaires ».
Est il vraiment interdit de faire un repiquage à l’entrée d’un interrupteur pour en alimenter un autre dans la même boite d’encastrement, ce qui me semble absurde puisque cela à l’air prévu sur les interrupteurs !
Mais comme il faut que je fasse faire une visite pour le consuel je préfère ne pas avoir de pb.
Merci pour votre blog
Cordialement
JC J
Bonsoir
La phrase exacte de la norme est :
Le repiquage des conducteurs – c’est-à-dire la connexion sur les bornes d’un appareil des conducteurs servant à l’alimentation d’autres appareils – n’est admis que sur les bornes de socles de prises de courant, des luminaires de tout type et des chemins lumineux…
On parle donc de l’appareil terminal, pas des composants intermédiaires du circuit.
Bonjour,
Merci pour vos schémas très enrichissants…
Clt, F-L
Bonsoir,
Tout d’abord merci pour votre blog . J’ai un problème qui me paraît insoluble. Il y a quelques années j’ai tiré l’electricite vers mon local technique de piscine . Je suis parti du tableau avec un 32A. J’arrive dans dans mon local avec un 30ma. De ce 30 ma je repars vers mon tableau électrique de piscine mais également vers un 10A pour mon éclairage de jardin . J’ai tiré une ligne en 1.5 de 15 m environ vers un interrupteur puis des lampes à led que j’ai monté en parallèle . Il y a peu de temps j’ai démonté cette dernière partie . Je suis reparti sur une prise puis un interrupteur et enfin mes lampes . Dans un premier temps elles ont fonctionné correctement . J’ai testé la prise avec une perceuse qui fonctionnait au ralenti . J’ai branché un sèche cheveux qui fonctionnait correctement . Les leds se sont mises à clignoter puis l’intensité a baisser . J’ai essayer de shunter l’interrupteur puis la prise puis les 2 avec un domino même problème . J’ai du 220 v partout . Du local aux fils avant les lampes . Mais dès que je branche la moindre ampoule la tension s’ecroule . Aujour’hui Plus rien ne s’allume . Avez vous une idée ? Merci par avance
Bonjour,
J’ai dans mon installation un système va et vient et j’ai beau retourner la question, je ne comprends pas comment le mien fonctionne.
En effet, le schéma classique d’un va et vient est simple il faut mettre en relation une des deux bonnes combinaisons sur quatre entre les deux interrupteurs pour que le courant circule de la phase vers la lampe.
Dans mon cas, pour que la lampe s’allume, il faut du courant dans les 2 fils navettes. je ne comprends déjà même pas comment c’est possible.
quand j’ai du courant sur un seul des deux fils (pas forcément le même selon la combinaison, la lampe est éteinte.
mes interrupteurs ne sont pas spéciaux, existe-til un autre schéma pour expliquer ce comportement?
Cordialement
Bonsoir
Peut être un cablage avec phase distribuée que l’on utilise lorsqu’on veut mettre des voyants témoin ?
https://www.casimages.com/i/09122602485038325125481.jpg.html
bonjour,
j’ai une vmc commandée par un ancien interrupteur double (l’installation date des années 80) qui commande visiblement 2 vitesses. Je souhaitais le remplacer par un interrupteur double neuf legrand mais en le démontant je tombe sur un seul cable avec trois fils (noir, bleu, vert et jaune) le bleu et le jaune sur le même interrupteur, le noir sur l’autre et un pont entre les 2.Tout semble donc arriver du même endroit. Je ne comprends pas le circuit. Comment je dois rebrancher mon nouvel interrupteur ? Merci d’avance
Bonsoir
Le noir est la phase.
Le bleu une vitesse
Le vert/jaune une autre vitesse
Il suffit de rebrancher à l’identique.
Comment brancher mon va et vien vu que j ai que un fil orange noir blanc et rouge et des chiffres l et b et des numero 1 et 2 merci cordialement
Bonjour
Il faudrait plus d’informations.
Dans quel contexte vous faites cela ? Nouveaux branchement ? Changement de va et vient ?
Dans le 2ème cas de figure, comment était fait l’ancien branchement ?
Est-ce un simple ou double va et vient ?
Est-ce en fonctionnement en interrupteur simple ou en va et vient ?
Quelles repérage exact avez vous sur les bornes du nouveau va et vient ?
Si nécessaire, faites des photos.
Car sans tester les fils sur place ou sans boule de cristal, il sera difficile de répondre à votre question
Bonjour
J’ai un éclairage extérieur en série composé de 5 lampes avec détecteur de mouvement intégré. Le dernier point lumineux était un spot allogène avec détecteur de mouvement. Ce dernier était trop soumis à des détections de mouvement. J’ai donc installé un interupteur sur la ligne avant le dernier point lumineux. J’ai donc alimenté mon interrupteur en plaçant ma phase sur L et 1. ça fonctionne, sauf que sur une durée de quelques heures, mon disjoncteur se déclenche. ?
Bonjour,
Désolé de vous embêter avec mon problème, mais je sèche devant une installation existante assez récente (entre 3 et 5 ans) mais pas finie. Un éclairage d’escalier.
J’ai un interrupteur avec des fils blanc et des fils noir dedans (2 entrées 2 sorties je suppose mais je sais pas lesquelles), et ils aboutissent à une natte de fils avec en plus une phase et un neutre (je ne vois pas de terre) sur lesquels je n’ai pas la main.
Il faut l’interpréter comment ?
Le tableau électrique est surchargé et je ne sais pas trop où ils arrivent.
Merci d’avance !
Bonjour,
Super tuto !
Pour être bien sûr, j’ai une petite question, n’ayant pas encore pratiqué le cablage de va-et-vient : pour la connection des 2 fils de navettes entre les 2 interrupteurs, y-a-t-il une obligation de connection à respecter ? J’hésite entre 3 cas:
Pas croisé : bornes 1 -> 1, et 2 ->2 (lire : « borne 1 inter 1 connectée à borne 1 inter 2 » et « borne 2 inter 1 connectée à borne 2 inter 2 »)
ou pas croisé : bornes 1 -> 2 et 2 -> 1
ou peu importe, les croisé ou pas, ca marchera
… mais j’ai l’impression que c’est « peu importe » (ca serait bien, ca évite de distinguer les 2 fils orange à passer). Je me trompe ?
Bonsoir
C’est peu importe.
C’est pour cela qu’on met les 2 navettes de la même couleur.
Il n’y a que si vous êtes maniaque et que vous voulez que éteint, les 2 boutons soient en haut ou en bas simultanément, que l’ordre a de l’importance.
Bonsoir,
Je suis en train de changer prises et interrupteurs dans notre maison achetée l’année dernière. Tout date de 1979-80. Pas de problème jusque-là mais je viens d’ouvrir un interrupteur simple et surprise : 4 câbles marrons… J’avoue que je suis un peu dubitatif. Auriez-vous de quoi éclairer ma lanterne?
En vous remerciant.
Bonjour
Il faudrait une photo pour être affirmatif et surtout voir comment c’est raccordé, mais il est possible que ce soit un permutateur, qui permet d’ajouter un 3ème point de commande à un va et vient.
Voir exemple sur ce lien :
https://www.casimages.com/img.php?i=09010309472238322947859.jpg
Bonsoir
J’ai été étonné! que vous ne mentionnez pas le permutateur !
il et vrais que maintenant on se sert de télérupteur
Le site à l’air vraiment très bien… mais je suis désolé, je dois être un peu débile sur les bords, je ne comprends pas…
J’avoue, je suis une plaie en bricolage… on ne fait pas plus nul…
Perso, dans mon installation, deux gaines sortent du mur ce qui me fait donc deux fils bleus, et deux fils marrons (il y a aussi deux « vert-jaune qui sortent mais se rejoignent dans une espèce de « sucre »)…
Si je branche tout, ben je fais sauter les plombs 🙁 si je ne branche qu’un bleu et un marron, l’interrupteur ne fonctionne pas…
C’est pas facile d’être une buse en bricolage et fauché…
Bonjour
Essayez :
– un marron sur chaque borne de l’interrupteur
– les 2 bleus ensemble à côté sur un domino ou une borne à connexion automatique type Wago
– les 2 vert/jaune ensemble à côté sur un domino ou une borne à connexion automatique type Wago
Très bien développé (historique sur les disjoncteurs).
Merci infiniment .
Bonjour
je remplace un double interrupteur encastrable ancien (année 1970) ayant à la fois une fonction d’interrupteur simple pour éclairage d’un local et une fonction de va et vient pour éclairage d’une cage d’escalier. quel sont les branchements (L,2, 1) à effectuer ? merci
Bonsoir
Vous inspirer de cet exemple :
http://www.casimages.com/img.php?i=10112808330938327205085.jpg
bonjour,
je possède un interrupteur encastrable simple va-et-vient de marque Dofin, mais il n’y a pas de griffes avec, les griffes sont-elles vendues séparément ?
j’ai acheté cet interrupteur dans un grand supermarché, j’ai fait d’autres grands supermarchés et un grand magasin de bricolage, où j’ai revu exactement le même interrupteur, mais toujours pas de griffes.
Si ces griffes existent, doivent-elles être forcément de la même marque ?
Sinon, comment fixer cet interrupteur ?
Bonjour
C’est sans doute que vous raccordez phase et neutre alors qu’il faudra raccorder phase et retour lampe.
Vérifiez votre schéma de raccordement
bonjour, j’ai suivi le plan de branchement fourni avec l’interrupteur, ça disjoncte! j’ai fait le même branchement que vous pour interrupteur simple, ça disjoncte!
que faire? merci pour votre aide
bonjour guillaume
pierre de Steenvoorde ( haut de France )
voila j’ai une installation pour faire fonctionner tout mes volets roulants soit individuellement ou tous ensemble cela piloté par horloge a picot mon matériel est le mécanisme Arnould initia et je crois que j’ai déprogrammé un mécanisme cela en appuyant sur learn la référence est 69125 ou 69126 et comme cela a dix ans je ne retrouve plus ce modèle je suis d’espéré
comment faire pour le reprogrammé pour que cela rentre en phase avec les autres mécanismes
grand merci guillaume de votre aide
Bonjour
Sur votre blogue, tout est bien expliqué, mais il vous manque un branchement sur interrupteur bipolaire, que si je ne me trompe, n’est pas dans vos explications!
Bien Cordialement
Bonsoir voila jai 4 fils un noir ,un rouge,un blanc et un jaune j’ai mon interrupteur legrand mais je sais pas comment faire le branchemznt pouvez vous m’aider svp
Bonjour
Sans tester la nature des fils, impossible de vous répondre.
Si c’est un interrupteur que vous avez remplacé, comment était branché auparavant ?
S’agit’il d’un montage en interrupteur simple ou en va et vient avec 2 points de commande ?
Salut j’ai un problème avec le montage d’un muniteri dans une maison
Bonjour
Sans en savoir plus sur votre problème, difficile de vous aider
Bonjour,
Je suis en 2nde pro MELEC .
Je me débrouille pas mal en électricité mais mon prof me demande de ranger les fils bien alignés dans la boite de dérivation.
Le problème c’est que ça prend la moitié du temps du montage .
Je voulais savoir si plus tard (sur un chantier par exemple )il est utile de le faire ?
Bonjour,
C’est toujours utile d’apprendre à travailler organiser. Le principe c’est de penser au dépannage pour l’électricien suivant. Malgré cela, il arrive souvent que les boites de dérivation soit un véritable sac de noeuds.
Guillaume
merci beaucoup pour la qualité de vos explications.
Bonjour,
à propos du sens de montage des interrupteurs (on en haut et off en bas), est-ce qu’il y a une norme ou bien est-ce simplement une bonne pratique liée au développement des appareillages électriques ?
D’avance, merci
Bonjour,
Il s’agit uniquement d’une pratique courant (rien dans la norme NF C 15-100 à ce niveau)
Cordialement
Guillaume
Bonjour
Pour compléter, si vous devez faire beaucoup de dérivation dans un boitier d’encastrement, pensez à prendre un boitier de profondeur 50.
Bonsoir,
Je viens de tomber sur votre blog.
Il est vraiment complet et enrichissant.
Bravo!
Petite question: puis je mettre 2 wago et faire un repiquage sur la phase dans une boîte D encastrement derrière un interrupteur pour aller sur le prochaine inter dans ma pièce suivante
Ou suis je obligé de passer par une boîte de dérivation?
Je suis en maison rt2012, dois je mettre la boîte de Dériv dans le grenier ou dans la maison sur des cloisons? Par rapport à l isolation…
Au plaisir de vous relire..
Bonjour,
Vous pouvez vous servir de votre boite d’encastrement comme boite de dérivation.
Cordialement
Guillaume
Bonjour,
Je me permets de vous poser la question suivante.
Comme j’utilise du câble 3×1,5mm2, donc avec un fil de couleur terre (jaune et verre). Est ce que je peux utiliser ce dernier dans la navette des interrupteur va et viens N°1 et N°2?
Merci d’avance de bien vouloir prendre le temps de répondre à ma question de novice.
PS: J’ai acheté beaucoup de livres sur le bricolage et ai consulté énormément de site. Le votre est de loin le meilleur et m’a fait économiser énormément d’argent grâce à Batiwiz. Merci pour ce superbe travail et de nous partager avec autant de passion vos connaissances.
Salutations,
Yohann
Bonjour Yohann,
Merci pour vos remarques
Concernant votre question, si vous choisissez d’utiliser du R2V pour cabler votre va et vient, il vous faut alors utiliser du scotch isolant spécial pour l’électricien de couleur pour « masquer » la couleur vert jaune du fil en question.
Cordialement.
Guillaume
Bonjour,
juste pour une meilleure compréhension du schéma électrique va et vient.
Je pense, si je ne me trompe pas que sur l’interrupteur n°2, le fil devrait être violet en entrée de gaine ICTA pour symboliser le retour lampe. Il est rouge aujourd’hui.
Cette article est vraiment très détaillé et pédagogique
merci pour ce superbe site
Bonjour,
Merci pour cette remarque qui est exacte
Cordialement
Guillaume
