En cherchant dans mes connecteurs USB pour brancher ma caméra thermique à mon PC je me suis retrouvé avec plusieurs cordons dans les mains. Je me suis fait la réflexion qu’il existait beaucoup de formats au niveau des cordons d’alimentation.

J’ai trouvé ça un peu dommage pour un système qui se veut universel et j’ai voulu en savoir plus et partager un article avec vous.

Car en fait, le sujet n’est pas si éloigné de la thématique habituelle. Voici pourquoi.

Pourquoi l’USB est il si important en électricité et en domotique?

Une question qui peut s’avérer légitime : on pourrait effectivement se dire que ce sujet appartient plus au domaine de l’électronique.

Plus du tout, car la prise usb est un format qui a complètement investit le domaine de la domotique et aussi celui de l’électricité (les deux domaines se rejoignent maintenant).

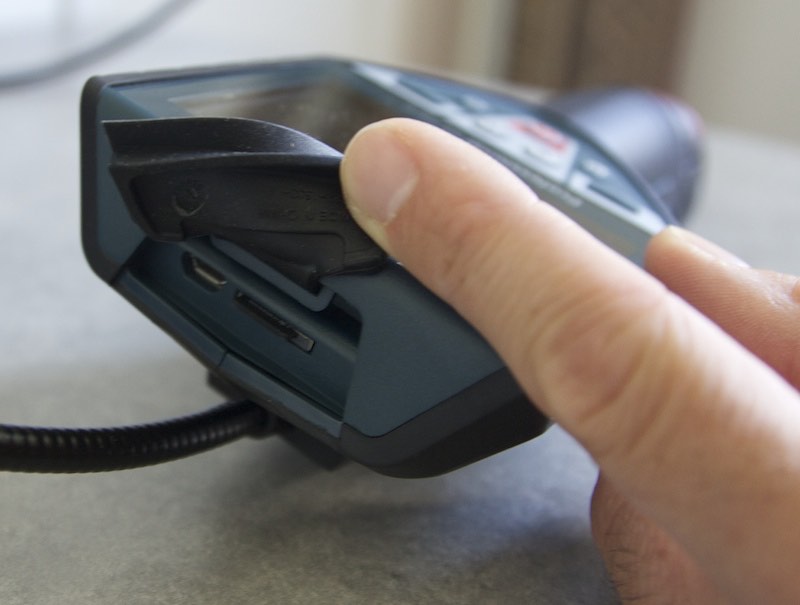

Tous les outils de programmation, de diagnostic ou encore de mesure possèdent des ports USB, que ce soit pour l’alimentation ou la connectivité.

Il y a même un autre domaine qui émerge depuis quelques années, celui des objets connectés. Ils prennent une part de plus en plus importante dans l’activité d’un électricien. L’USB est le format privilégié au niveau de l’alimentation de ces objets connectés.

Bref, l’USB ce n’est plus uniquement l’affaire de l’électronicien ni de l’informaticien mais aussi de l’électricien.

Usb, type de connecteurs et adaptateurs:

Avant de vous montrer les connecteurs qui existent en pratique, il faut juste revenir sur une petite notion de la norme USB.

Il ne sert à rien de vous détailler cette norme en entier puisque ce n’est pas le sujet de l’article.

Mais il faut quand même que j’en parle car sans cela, c’est un peu difficile à expliquer.

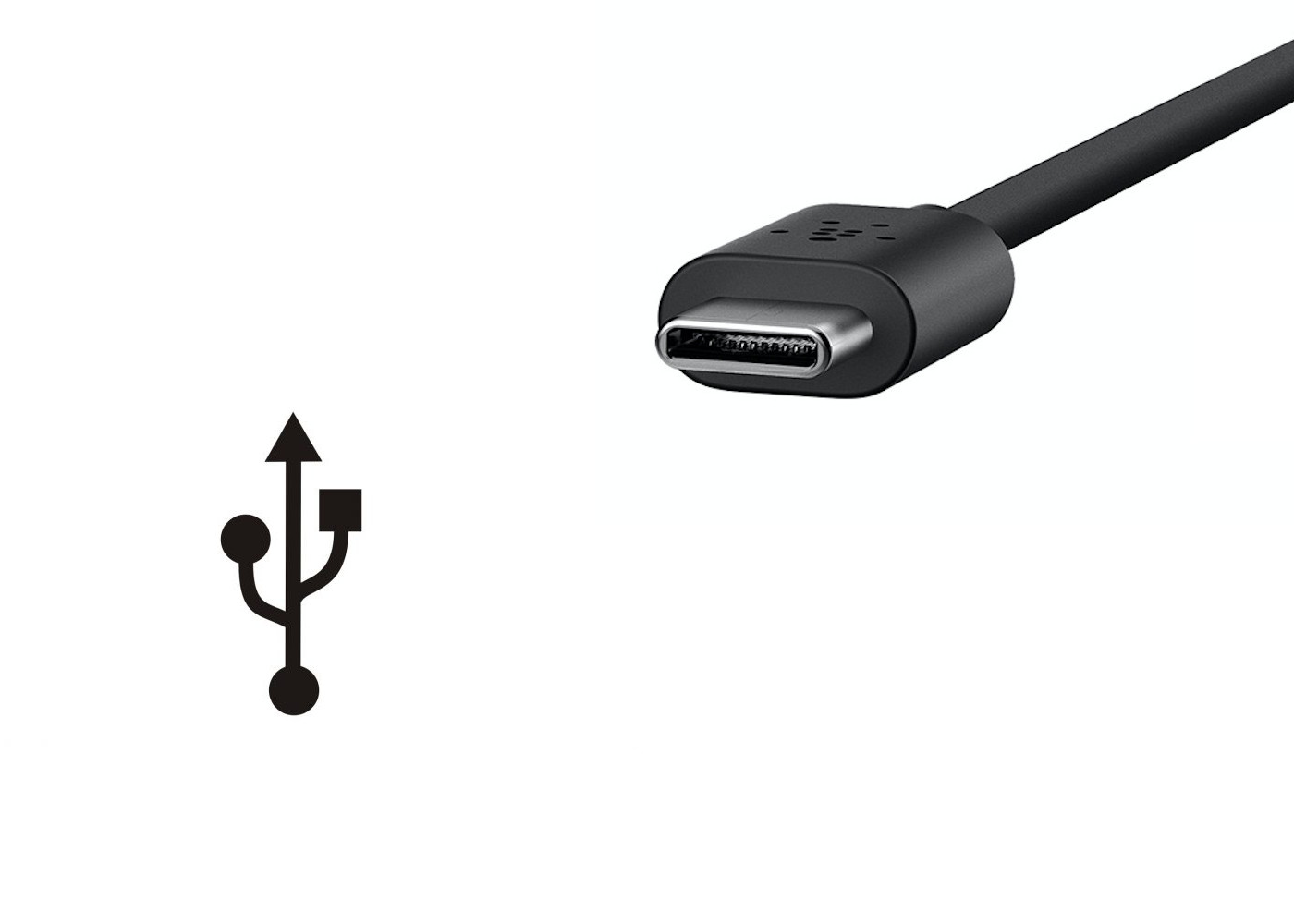

Une norme qui évolue:

L’USB, c’est avant tout une norme ou un protocole de communication qui décrit le fonctionnement d’un bus informatique.

Coté norme il y a eu plusieurs évolutions avec les versions suivantes:

  • USB 1.0 et USB 1.1.
  • USB 2.0.
  • USB 3.0 .
  • USB 3.1.

Les évolutions sont notamment liées à des gains de vitesses ou d’amélioration du protocole.

Types et taille de connecteurs USB:

Mais l’USB, c’est aussi un environnement matériel avec plusieurs types et tailles de connecteurs USB.

Le type de connecteur USB:

Pour expliquer la notion de type de connecteur, il faut à nouveau s’appuyer sur la norme.

Il faut savoir que lorsque deux appareils sont reliés par un cordons USB, il y a une relation qui s’établit entre les deux appareils.

Dans cette communication, il y a un appareil qui prend le rôle de Maitre et l’autre appareil qui prend le rôle de l’esclave. On parle aussi « d’Hôte » (pour l’appareil Maitre) et de « Périphérique » (pour l’appareil Esclave).

Et selon le type de connecteur, il pourra jouer soit le rôle de Maitre, soit le rôle d’Esclave ou soit les deux:

  • Un connecteur de type A est relié toujours du côté de l’Hôte.
  • Un connecteur de type B est relié toujours du côté du périphérique.
  • Un connecteur de type C peut être relié côté Maitre ou Esclave au choix.

Le type A et B sont les premiers type de connecteurs. A l’origine, la norme USB dissociait type A pour maitre et type B pour esclave.

Le type C est apparu plus tard (2015) pour simplifier la chose et avoir un connecteur qui puisse faire Maitre et Esclave. Cela permet de simplifier la connexion.

C’est l’USB type C qui va s’imposer au fur et à mesure dans le type de connecteur USB.

La taille des connecteurs USB:

Enfin, il y a eu une évolution dans la taille du connecteur USB.

On est passé d’un format basique à des formats plus petits.

Il y a notamment le connecteur Mini USB et Micro USB.

Celui qui va s’imposer dorénavant, c’est le connecteur USB type C qui a aussi une taille unique, toujours dans l’optique de simplifier la connexion.

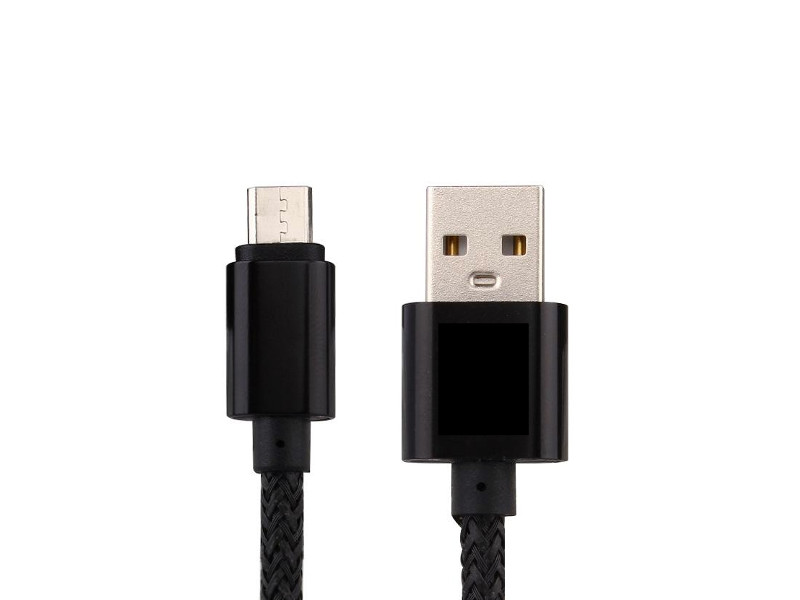

Les différents types de connecteurs USB:

Le fait que j’ai parlé des versions de la norme, des types de connecteurs et de leur taille n’est pas anodin.

En effet, il faut faire un mix de toutes ces données pour obtenir un bon paquets de connecteurs.

Par exemple, il y a des connecteurs USB type B, Mini USB type A, USB type A 3.0….

Je vous épargne la liste exhaustive de tout ceux qui existent.

En effet, il y en a quelques un qui sortent du lot et qui sont plus utilisés que les autres.

C’est ceux là qui nous intéressent au niveau de l’électricité, de la domotique et pour les objets connectés.

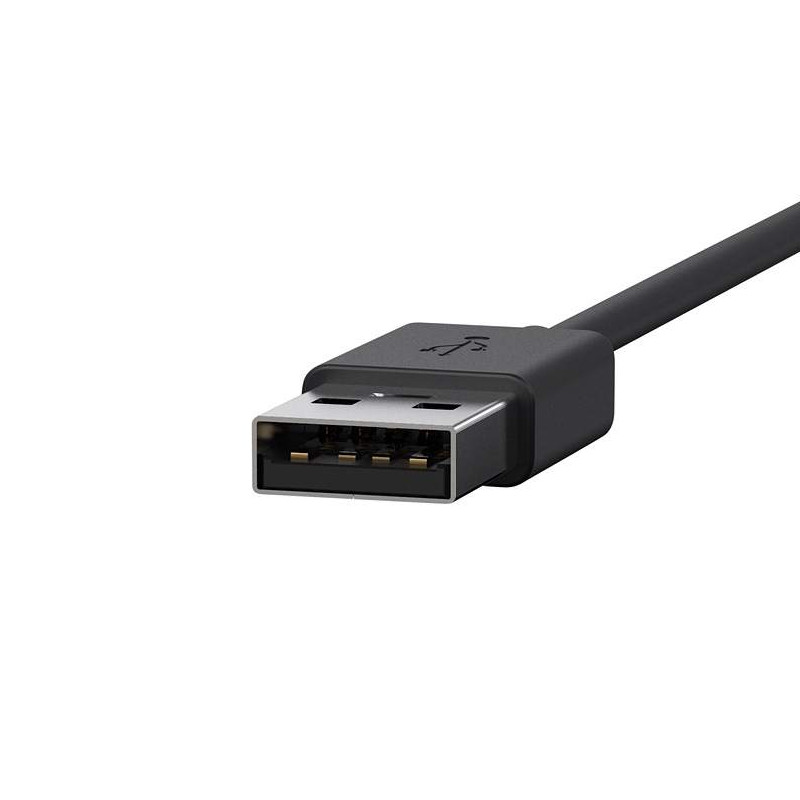

Connecteur USB basique type A:

C’est le connecteur le plus connu, branché au niveau du Maitre (ou de l’hôte / Host).

C’est le connecteur qui se branche aussi sur les chargeurs d’alimentation des chargeur.

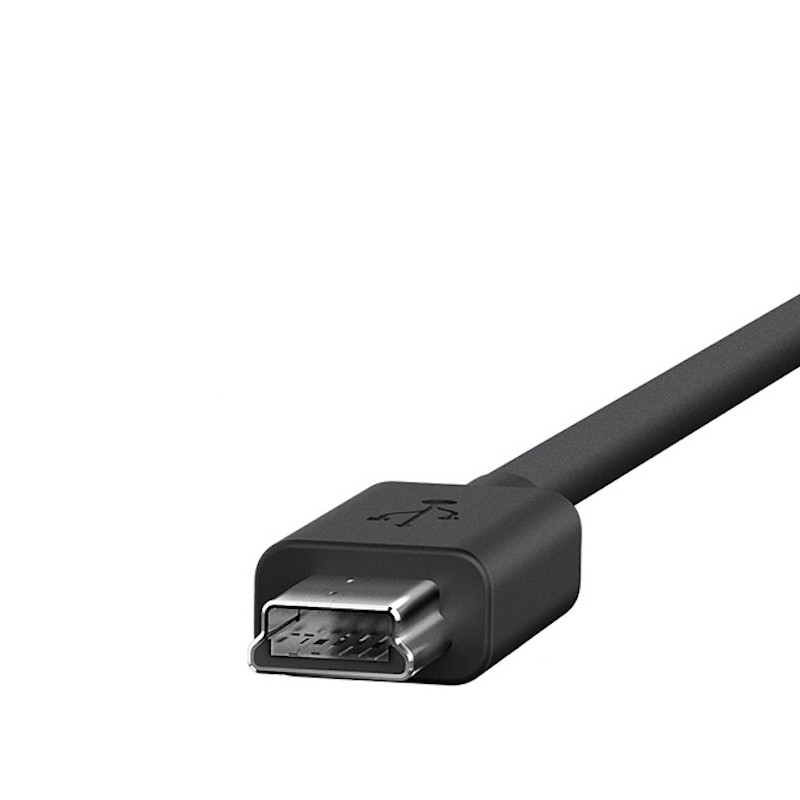

Mini USB type B:

C’est un connecteur USB qui est utilisé pour la connexion au niveau de l’appareil (qui est donc en mode esclave).

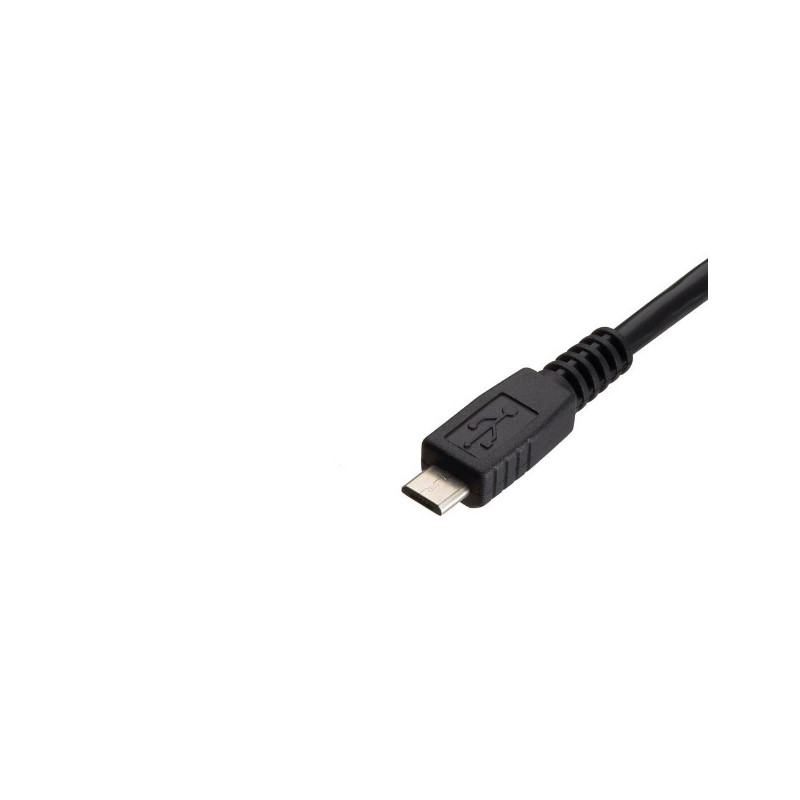

Micro USB type B:

Un autre connecteur type B avec une connectique plus petite que le précédent. Aussi utilisé sur les appareils de mesure et plus communément sur les smartphones.

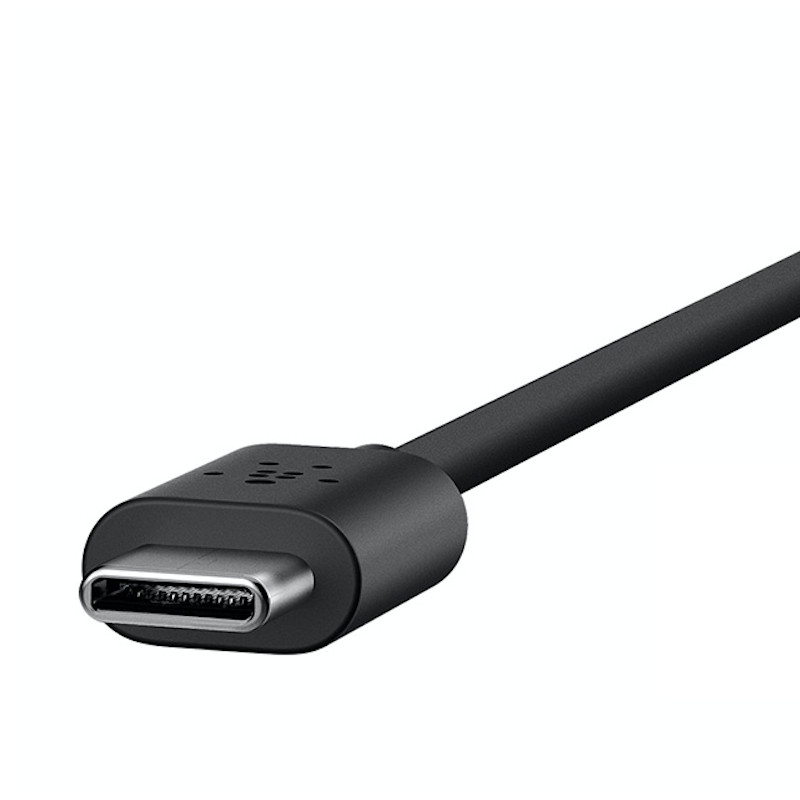

Connecteur USB type C:

Je l’ai évoqué au dessus dans l’article, c’est le connecteur du futur.

Il peut être installé au niveau de l’hôte ou de l’appareil périphérique (si le port est compatible).

Il n’y a aucun sens de branchement à respecter, à la différence des modèles précédents.



Des adaptateurs pour résoudre les problèmes de connectique:

Vous l’avez vu, il y a beaucoup de connecteurs disponibles sur le marché.

Et je l’ai expliqué, tout est en train de migrer petit à petit vers des connecteurs de type C.

Ce qui implique que les matériels hôtes, type PC par exemple, seront équipés de prises pour accueillir le connecteur type C.

Qu’en est il des appareils qui fonctionnent avec des anciens cordons et connecteurs? Il y a des adaptateurs entre les différents format USB.

Donc aucun problème en vu du côté de la compatibilité.

Conclusion:

Un sujet qui ne vous apportera pas grand chose sur votre chantier mais qui s’inscrit un peu plus dans une optique de culture générale.

Peut être que vous vous direz « tiens un USB type C » la prochaine fois que vous brancherez un objet connecté ou encore un appareil de mesure.
