Le pilotage des volets roulants ne fait pas partie des schémas électriques les plus compliqués de l’installation électrique.

Mais avant de se lancer bille en tête dans le câblage, il faut dans un premier temps savoir de quel type de branchement électrique il s’agit.

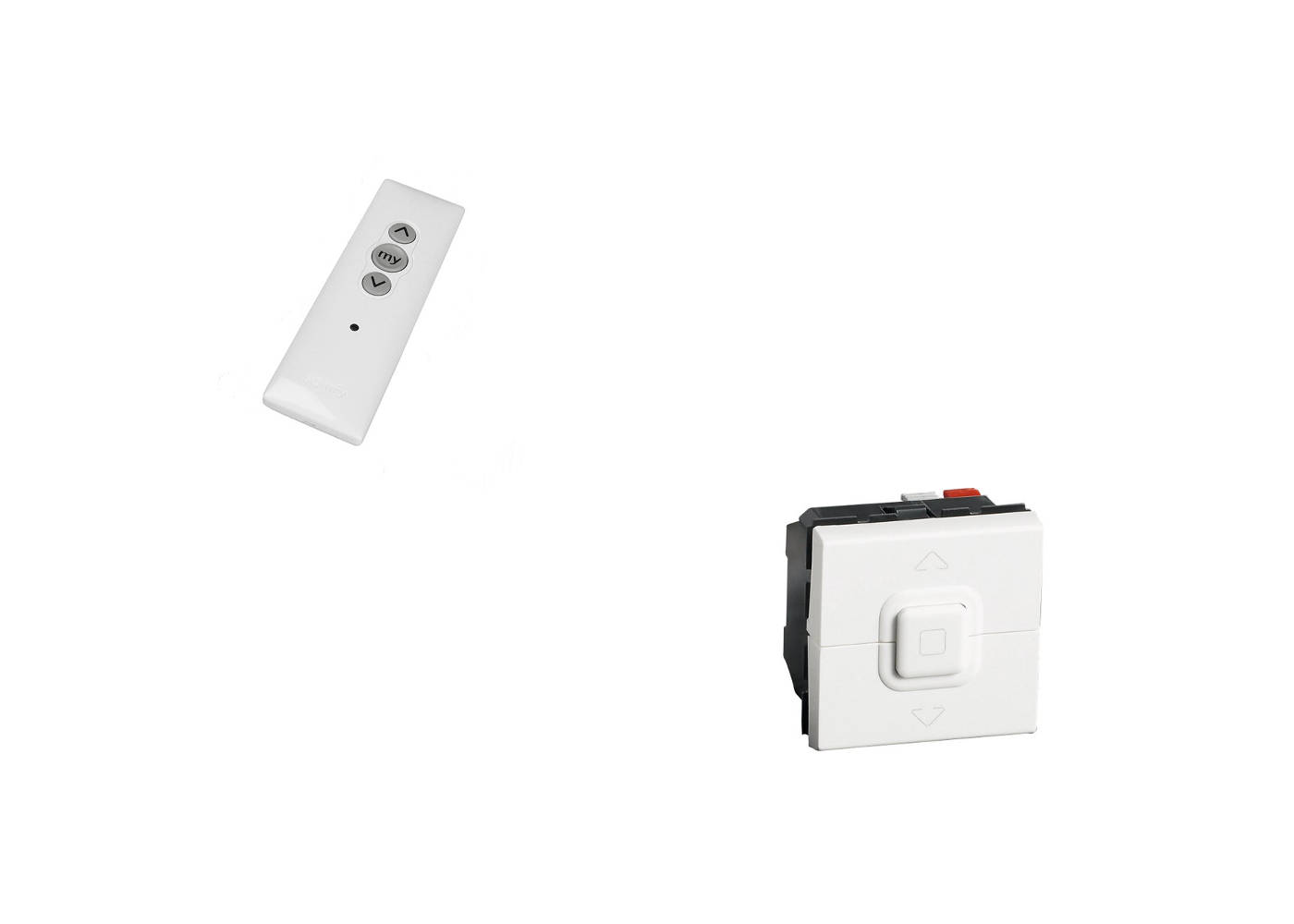

Il y a en effet deux moyens pour piloter un volet roulant.

  • Avec un système Radio. Le volet roulant est alors commandé par un système à distance.
  • En Filaire: c’est un pilotage avec un interrupteur spécialisé pour le volet roulant électrique.

Pour chaque cas, le branchement change ainsi que le type de commande.

C’est sur ces dernières, la commande de volet roulant, que je vous propose un sujet. L’objectif, c’est de bien expliquer les choix possibles, car j’ai pu observer que ce n’était pas toujours très clair chez mes clients.

La Commande manuelle du volet roulant ou (raccordement filaire.

La commande manuelle électrique de volet roulant est la plue connue, puisque c’est l’alternative à la commande classique sans électricité.

Un bouton permet de faire monter ou descendre le volet.

Mais si c’est relativement basique au niveau de la définition, côté pratique, il y a quelques subtilités.

Rien de bien compliqué, mais c’est parfois bon à savoir!

Deux types de boutons pour commander le volet roulant:

Effectivement il existe deux types de boutons pour la commande filaire de volet roulant:

  1. Commande montée descente.
  2. La commande montée descente avec un stop.

La différence entre ces deux interrupteurs de volet roulant, c’est le nombre de boutons.

Pour la commande montée descente, il y a deux boutons. Pour arrêter le volet dans sa progression, il faut appuyer sur le même bouton. Par exemple si le volet descend, pour le stopper, il faut appuyer sur le bouton descente pour l’arrêter.

quel type d'interrupteur pour commander un volet roulant électrique?
Commande de volet roulant avec deux boutons montée descente.

Voici par exemple deux références de ces interrupteurs pour volet roulant à deux boutons:

  • Hager Essensya WE300.
  • Schneider Ovalis S261208.

La commande montée descente est stop est dotée d’un bouton supplémentaire sur l’interrupteur, situé au centre du bouton. Le fonctionnement est plus intuitif puisqu’il suffit d’appuyer sur le bouton stop pour arrêter la progression du volet roulant.

choisir un bouton électrique pour commander un volet roulant
Commande de volet roulant avec trois boutons montée stop descente

Les références suivantes correspondent à des interrupteurs trois boutons pour volets roulants électriques à commande filaire:

  • Legrand Mosaic 077026.
  • Schneider Odace 520208.
  • Somfy 1800031.

Raccordement électrique au niveau du bouton:

Pour ce qui est du raccordement électrique, quelque soit le bouton, le cablage correspond à celui ci:

  • L’alimentation électrique (phase neutre terre) arrive depuis le tableau électrique (ou d’une boite de dérivation) au niveau de l’interrupteur.
  • Le fil raccordé au moteur arrive également au niveau de l’interrupteur.
  • Les connexions électriques se font au niveau du bouton.

Je ne m’attarde pas plus sur les branchements électriques car j’en parle plus précisément ici dans un article.

Pilotage à distance du volet roulant avec la commande radio:

La deuxième commande qui existe pour piloter un volet roulant électrique, c’est la commande radio.

Dans ce cas, il y a un émetteur (qui peut varier, je vais l’expliquer) et un récepteur situé dans le volet roulant.

L’émetteur envoi la commande (montée, descente ou stop) au récepteur situé avant le moteur du volet roulant.

Le branchement est donc directement effectué depuis le tableau électrique (ou une boite de dérivation) jusqu’au moteur du volet roulant électrique.

Il n’y a pas de raccordement filaire à la commande.

Au niveau de ces commandes radios, on trouve plusieurs solutions.

La télécommande radio:

C’est la commande la plus connue qui permet de piloter les volets roulants électriques radio.

C’est une télécommande trois boutons (généralement) qui a le grand avantage d’être mobile pour pouvoir la poser au chevet du lit dans une chambre par exemple. Le revers de la médaille, c’est qu’elle est assez petite et qu’il ne faut pas l’égarer!

aide au choix de technologie pour les volets roulants électriques
Exemple de télécommande radio pour commander la montée descente d’un volet roulant électrique

Le bouton radio:

C’est un copier/coller de la télécommande sauf ce n’est pas sous une forme de télécommande, mais sous forme d’interrupteur. En rénovation, on peut parfois croire que c’est une commande filaire mais une simple observation fait comprendre que c’est un bouton radio.

Il se fixe à l’endroit souhaité et peut même rester mobile comme pour servir de télécommande (mais ce n’est pas sa vocation).

Le système domotique et la commande à distance,à partir d’un ordinateur, d’un smartphone ou d’une tablette:

C’est un type de commande pour volet roulant électrique plus récent que les deux précédents.

Le récepteur radio du volet peut aussi être piloté depuis une box reliée à internet.

module de commande de volet roulant domotique
Ce module de la marque Nodon permet de piloter les volets roulants de plusieurs façon, notamment avec une box domotique compatible

Le volet roulant devient alors un objet connecté et peut alors se piloter depuis une application installée sur smartphone ou tablette.

Ce système est souvent couplé à un système de bouton radio ou filaire pour avoir les deux commandes disponibles, en local et à distance.

L’avantage d’un tel système, c’est de pouvoir gérer tous les volets roulants électriques depuis une seule commande, et surtout à distance.

Avec un système de ce type, on peut même envisager de faire de la simulation de présence.

Conclusion:

En résumé, voici ce qu’il faut savoir avant de passer commande du matériel électrique pour piloter les volets roulants électriques.

Le type de technologie, filaire ou radio.

  • Dans le premier cas, il existe deux types d’interrupteurs filaires avec deux ou trois boutons.
  • Pour la commande radio, il s’agit de déterminer le type d’émetteur ainsi que la marque du volet roulant qui impose parfois la commande.

Rien de complexe mais il faut juste le savoir en avance de phase.





Nous n'avons pas pu confirmer votre inscription.
Merci de vous être inscrit, vous allez bientôt recevoir votre premier mail. Guillaume

Vous avez aimé cet article ?

Je peux vous donner encore plus d'astuces et de conseils pour réussir vos travaux électriques.

Recevoir 30 astuces d'électricien gratuites

10 Commentaires

  1. Bonjour

    Un autre type de commande possible : le bouton poussoir simple.
    En général associé à un micro module (filaire ou radio)

    Un appui déclenche la montée ou la descente suivant la position du volet.
    Si on ré-appuie avant que le volet ait fini sa course, le volet s’arrête.
    A l’appui suivant, il repart dans la direction opposée.

  2. Je modifie l’emplacement d’une commande de volet roulant qui est en 1.5. et était branchée sur une prise du réfrigérateur 2.5. Je souhaite branché ce volet roulant sur une prise 2.5 de lave vaisselle 16 Ampères. Y a t-il un inconvénient…?
    Merci par avance de votre réponse.
    C’est urgent…..!

    • Bonjour

      Normativement ce n’est pas autorisé, le lave-vaisselle devant être sur un circuit dédié.
      Électriquement, cela fonctionnera sans vraiment de risque.

  3. Bonjour, j’ai récupéré des stores électriques et j’aimerais les mettre dans ma terrasse comment les brancher je souhaiterais acheter une télécommande plus pratique mais je ne sais pas comment les raccorder et si je dois faire une installation spécifique ? Merci pour votre réponse.

  4. Bonjour je bute sur un problème ou je ne suis pas certain de la solution
    Je voudrais sur un volet roulant électrique avec bouton 3 fonctions legrand mosaic 077026 coupler une fermeture à clé à l’extérieur legrand 77075 pour fermer ou ouvrir ce volet. ( 1 volet : 2 boutons )

    J ai comme solution le télérupteur FINDER 26.08 comme idée pour l’installation est ce que ce module est compatible ou pas . sinon quelle solution pouvez vous me conseiller ?

    Merci de votre réponse.

  5. Bonjour
    Suite à l’acquisition d’une maison équipée de volet roulant électrique commander par un interrupteur deux positions plus une position centrale pour stopper le volet.
    Ma question: si je mets un interrupteur deux positions poussoir (montée /descente) avec le micromodule pour commande radio. Est-ce que lors de l’impulsion sur le poussoir le volet montera tous seul ou est-ce qu’il faut rester appuyé ?
    Merci pour votre réponse

  6. Bonjour
    Suite à l’acquisition d’une maison équipée de 4 volets roulants électriques commandés par un interrupteur central deux positions installé près du tableau électrique.
    Ma question: puis-je connecter cet interrupteur afin de le commander à distance via une application ?
    Merci pour votre réponse
