Les outils pour dénuder les fils ou les câbles électriques: pince, couteau, Jokari

Les outils pour dénuder les fils ou les câbles électriques: pince, couteau, Jokari

Dénuder un fil électrique peut paraître simple en théorie, mais il faut maîtriser plusieurs paramètres:

  • La longueur de la partie de fil électrique à dénuder.
  • La profondeur de la partie à dénuder (pour le cas de câble électrique).

Pour cela il existe des outils pour dénuder les fils: la pince à dénuder, le couteau ou encore le Jokari.

Voyons pourquoi il faut les utiliser, et quels sont les choix d’outils à dénuder qui s’offrent à vous.

Fil électrique mal dénudé, les risques:

Certains d’entre vous me diront qu’une simple pince coupante peut suffire pour dénuder les fils, mais encore faut il maîtriser le geste.

En effet, un fil électrique mal dénudé peut présenter des risques.

Rappel de vocabulaire sur les fils électriques:

Un fil électrique est composé:

  • D’une âme conductrice (la partie en cuivre).
  • D’une enveloppe isolante (la partie de couleur autour du fil).

Je rappelle ces deux notions car je vais les utiliser dans la suite de l’article.

Je vous invite également à retrouver un article plus complet en cliquant sur le lien suivant: les différents types de fils électriques – ou je vous expose notamment la différence entre fil et un câble électrique, notions à connaître également dans la suite de l’article.

Enveloppe isolante dégradée:

Voici un premier problème:

En tentant de supprimer la partie isolante supérieure d’un câble électrique (enveloppe noire qui permet de regrouper tous les fils électriques) avec une pince classique, vous pouvez détériorer l’enveloppe isolante qui compose les fils du câble électrique et laissez apparente l’âme conductrice.

Une fois que le fil est sous tension, il y a un risque d’électrisation si l’âme conductrice est touchée.

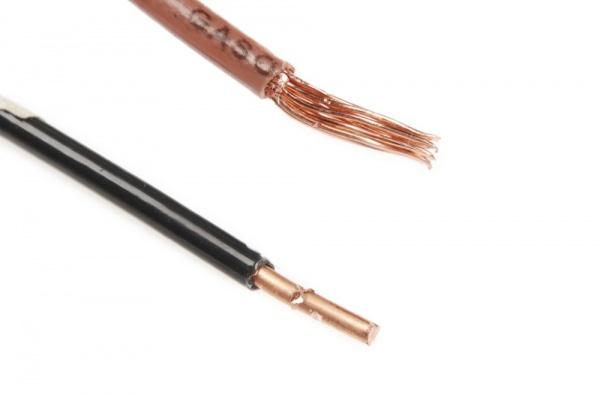

fil électrique cisaillé

En utilisant de mauvais outils pour dénuder les fils, on peut les abimer

Fil électrique mal dénudé et âme conductrice entamée:

Au moment de dénuder un fil électrique, l’âme conductrice ne doit pas être « entamée »: si elle est manipulée, elle peut devenir cassante avec le temps. C’est le cas notamment au niveau des appareillages électriques.

Des outils pour dénuder les fils: à chaque type de fil électrique une utilisation

Pour ceux d’entre vous qui voudront assurer le geste et il existe plusieurs outils avec chacun leurs spécificités.

Voyons les outils qui peuvent vous servir à dénuder les fils électriques.

La pince à dénuder classique:

La pince à dénuder classique possède deux parties incurvées en V qui servent à serrer la partie isolante. En tirant sur le fil, l’âme conductrice glisse et l’isolant reste au niveau de la pince.

Elle dispose d’une vis de réglage qui permet d’ajuster à la section du fil électrique.

Avantage de cet outil à dénuder:

  • Le prix, c’est l’outil le moins cher pour dénuder un fil électrique.

Inconvénient de cette pince à dénuder:

  • Le réglage doit se faire entre chaque section de fil électrique.
  • La vis peut se dérégler.
  • L’utilisation est fastidieuse et fatigante avec le temps.

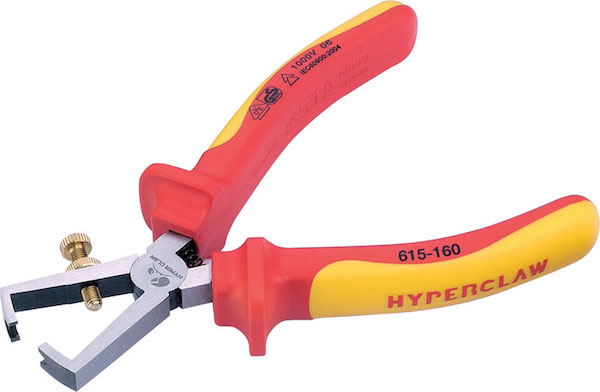

pince à dénuder manuelle

Pince à dénuder classique avec vis de réglage pour la section des fils électrique

Quel modèle de pince à dénuder choisir?

J’opte toujours pour du matériel de qualité. C’est un choix que je fais car j’utilise mes outils au quotidien (il faut qu’ils soient robuste).

Pour une personne qui ne l’utilisera que très peut, l’investissement peut s’avéré superflu.

On peut alors s’orienter vers un modèle bas coût, comme ce modèle sur Amazon.

Il existe des modèles plus robustes, comme cette pince Knipex, mais je pense que quitte à investir, autant passer sur un modèle de pince à dénuder automatique.

La pince à dénuder automatique:

La pince à dénuder automatique est une version évoluée de la pince manuelle: Elle possède une gâche qui permet de ne pas avoir à tirer sur la pince pour dénuder le fil.

Les modèles les plus évolués de pince à dénuder automatique s’adaptent automatiquement à la section du fil électrique et possèdent un réglage de la longueur de la partie à dénuder.

Avantage de cet outil pour dénuder:

  • Plus efficace qu’une pince manuelle.
  • Les fil sont dénudés de manière identique sont identiques.

Inconvénient de cet outil:

  • Le prix, plus cher qu’un pince manuelle.

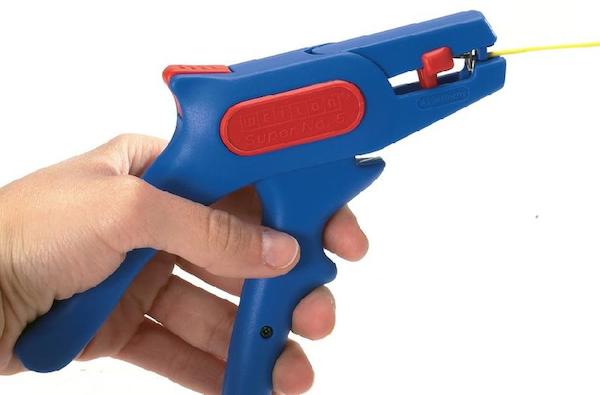

pince à dénuder automatique

La pince à dénuder automatique s’ajuste automatique à la section du ca^ble

Quel modèle choisir?

J’ai trouvé des pinces à dénuder automatique premier prix à bas coût comme ce modèle.

Le prix est attractif, si vous n’avez qu’un seul chantier à faire, je pense que vous pouvez tenter le coup.

Sinon, il y a des modèles plus évolué et sans aucun doute plus robustes, comme le modèle Jokari T20050 disponible ici chez Amazon.

Outil à dégainer les câbles électriques:

L’outil à dégainé est souvent appelé jokari (du nom de la marque).

Il sert à « dénuder » les câbles et à retirer l’enveloppe isolante extérieure sans abimer les fils électriques qui constituent le câble.

Avantage du dénude câble Jokari:

  • Compact.
  • Permet de dégainer sur une grande longueur.

Inconvénient de cet outil à dégainer:

  • aucun.

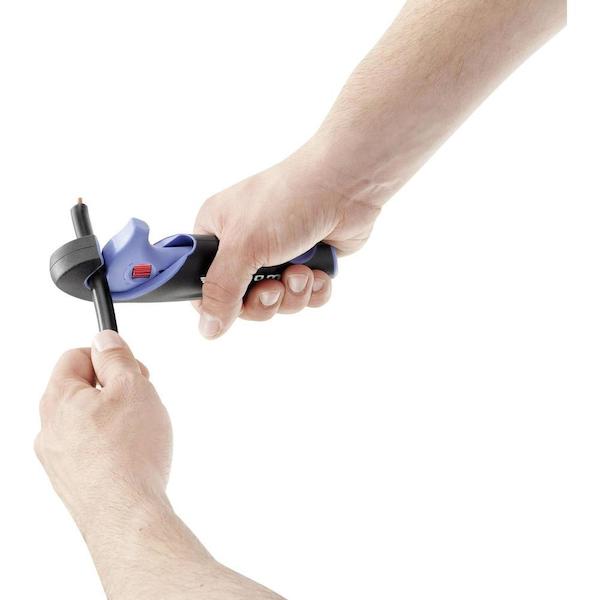

outil à dénuder les câbles électriques

L’outil à « dégainer » les câbles électrique permet de retirer la protection sans abimer les fils électriques

Quel modèle de Jokari choisir?

Je vous le disais au dessus, le couteau à dégainer est souvent appelé Jokari et ce n’est pas par hasard, car c’est une marque bien connu.

C’est pour cela que je vous conseillerai cette marque qui a fait ses preuves.

Pour un tarif abordable, on peut se procurer un couteau Jokari:

Mes outils pour dénuder les fils électriques:

Vous avez pu voir ci dessus les outils qui existent pour dénuder les fils électriques.

Je vais maintenant vous présenter les outils que j’ai choisi et que j’utilise sur mes chantiers pour dénuder les fils électriques:

Pince coupe câble:

C’est la pince que j’utilise tous les jours sur mes chantiers (modèle Knipex 95 16 165).

Attention , en temps normal, cette pince sert uniquement à couper les fils et câbles électriques. Avec un peu d’entrainement, elle me sert à 90% de mon temps à dénuder (tout en veillant à ne pas commettre les deux erreurs dont je vous ai parlé au début de cet article).

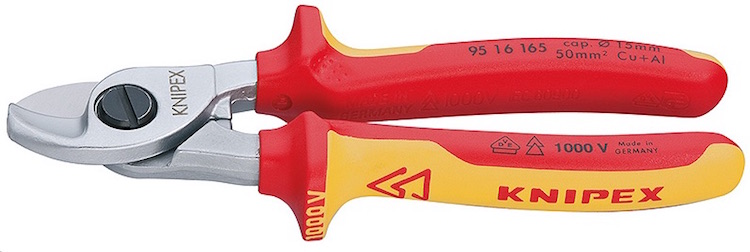

pince-couble-cable-denuder-fil-knipex

Cette pince coupe cable peut servir à dénuder les fils électriques sous certaines conditions

Cette pince est uniquement faite pour couper des fils électriques et du câble électrique en cuivre. Elle doit surtout pas être utilisé pour couper un fil de fer par exemple (la lame est plus « tendre » que l’acier et marque à chaque fois et fini par ne plus couper correctement).

Vous pouvez retrouver cette pince Knipex en suivant ce lien chez Amazon.

Pince à dénuder automatique

Je suis également équipé d’une pince à dénuder automatique Klauke (disponible ici). Elle me sert lorsque j’ai un nombre important de fil à dénuder au même moment:

  • Au moment de la réalisation du tableau électrique.
  • Au moment du câblage des boites de dérivation.

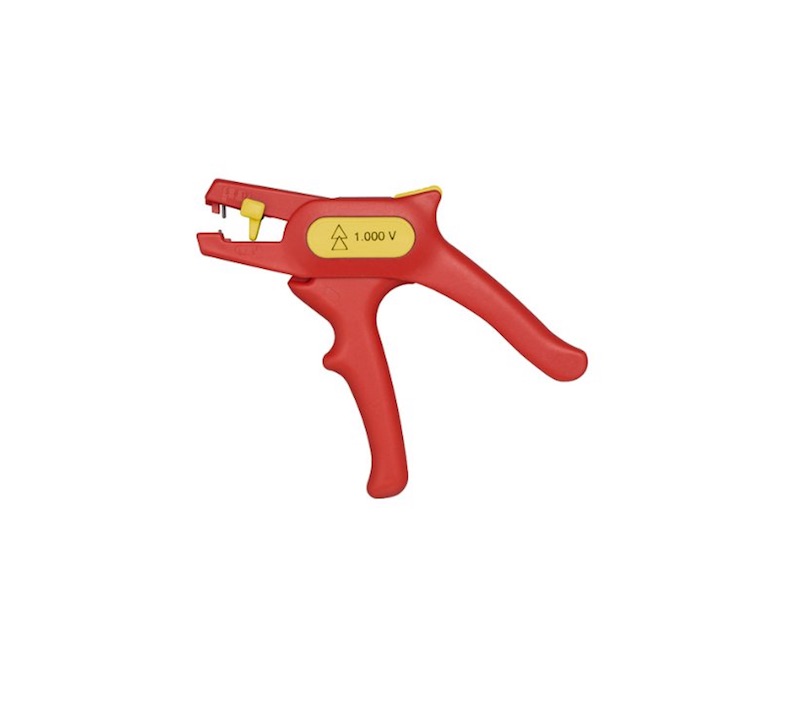

Pince à dénuder Klauke automatiqueCette pince possède un réglage en bout  de pince qui permet de régler la longueur pour dénuder le fil électrique (de 5 à 12mm).

Elle est assez pratique mais elle souffre de quelques ratés parfois (problème d’évacuation des bouts de fils dénudés).

Le Jokari (couteau à dénuder/outil à dégainer):

C’est l’outil que j’utilise pour retirer l’enveloppe isolante des câbles électriques type R2V.

Il est constitué d’une partie métallique supérieure qui vient bloquer le fil contre la lame de l’outil.

Cette lame est identique à une lame de cutter (en plus petite) qui vient « percer » le câble à la profondeur souhaitée. La profondeur est réglable grâce à la molette rouge en bas du manche de l’outil à dégainer.

Il suffit alors de faire tourner l’outil autour du câble électrique pour couper l’enveloppe isolante.

Pour finir de dégainer, il faut maintenir le câble dans l’outil à dégainer et tirer sur toute la longueur du câble pour le dégainer entièrement.

Il ne suffit plus qu’à « ouvrir » le câble pour enlever l’enveloppe et faire apparaître les fils électriques.

L’outil universel Knipex Ergostrip:

C’est un outil un peu spécifique qui ne quitte plus ma caisse à outil.

Je lui ai consacré un article spécial. Vous pouvez retrouver ici le test complet de l’outil Knipex Ergostrip.

knipex ergostrip outils dénuder dégainer

Cet outil Knipex est probablement le meilleur compromis pour dénuder et dégainer les fils et câbles électriques



Vous avez aimé cet article ?
Écrit par Guillaume, électricien expert
Guillaume DENIS
Électricien
Passionné par l'électricité, qu'elle vienne d'un transformateur ou qu'elle soit issue du soleil. Ingénieur électronicien de formation, j'ai décidé de me reconvertir en tant qu'électricien en...
2 commentaires
Lambrecht
17 mars 2021

Bonjour,

J utilise la pince knipex 13 66 180 , un outil magnifique pour réaliser un dénudage constant et propre.

Cette pince a 2 butée de longeur, je viens buter contre le rebord avec le cable et je dénude, longeur a la 1 ere butée est impeccable pour les nex prises niko , les wago les disjoncteurs , les differentiel …..

j adore cette pince, elle est indispensable, je ne saurais plus jamais m en passer…..

Bien à vous

Christian

Vandenabeele Patrick
1 décembre 2016

Un élément important: la longueur à dénuder.
Il me parait être impératif qu’une fois le fil raccordé sur l’appareillage, l’âme de cuivre ne soit plus visible.
Je n’ai trouvé aucun texte réglementaire à ce sujet.
Je viens d’avoir les clefs d’un appartement neuf, où pratiquement toutes les prises, interrupteurs, DCL, sont avec des longueurs de cuivre visible qui peuvent aller jusqu’à 10 mm.

Guillaume
1 décembre 2016

Bonjour,

Rien de réglementaire en effet: c’est une question de sécurité avant toute chose. Si c’est fait ainsi dans votre appartement, cela ne veut pas pour autant dire que c’est fait correctement malheureusement.

Cordialement

Guillaume
