Si il y a bien un moment ou il faut être prudent, c’est lors de la réalisation de trous dans le mur avec un perforateur (ou une visseuse pour les murs en placo). En effet, c’est souvent à cet endroit qu’un câble électrique ou un réseau de courant faible circule (c’est la loi de murphy qui veut ça: tout ce qui est susceptible d’arriver, arrivera).

J’interviens régulièrement sur des dépannages suite à des trous percés dans les murs au mauvais endroit.

Pour faire face à ce genre de mésaventure, il y a deux outils qui permettent de prévenir ou de guérir:

  • Le détecteur de matériaux qui va permettre d’identifier la présence de fil électrique dans la cloison
  • La caméra d’inspection, qui va permettre de vérifier les dégâts causés au niveau d’un trou

Je vais vous présenter deux de ces outils et dans un premier temps le détecteur Bosch D-tect 120 (je présenterai la caméra d’inspection GIC 120C dans un second article).

Détecteur de matériaux Bosch D-tect 120, caractéristiques techniques:

Le détecteur de matériaux Bosch D-tect 120 est un détecteur manuel avec écran  et système d’avertissement par LED.

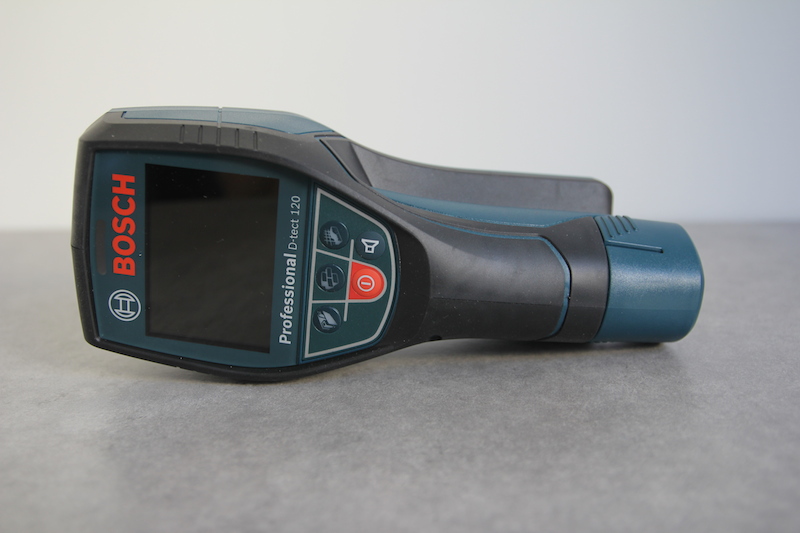

détecteur de matériaux d-tect 120

Dimensions:

  • Longueur: 21 cm
  • Largeur: 9 cm
  • Hauteur : 8 cm (au plus haut, au niveau de la batterie)
  • Poids: 0,5 kg

A pile ou à batterie:

Le détecteur de matériaux D-tect 120 est un modèle qui fonctionne avec une batterie 10,8V ou encore avec 4 piles 1,5V (AA).

C’est à mon sens très pratique:

  • Pour une personne ne possédant pas d’autres outils Bosch avec une batterie 10,8V, l’utilisation de piles évite de devoir brancher la batterie avant de s’en servir et d’être opérationnel immédiatement
  • Pour un professionnel disposant d’autres outils de la marque Bosch sur batterie 10,8V, c’est également la possibilité de se servir d’une batterie qui est sur un autre appareil (C’est la même batterie que pour la scie sabre GSA ou sur la torche Led Bosch GLI)
d-tect 120 de Bosch

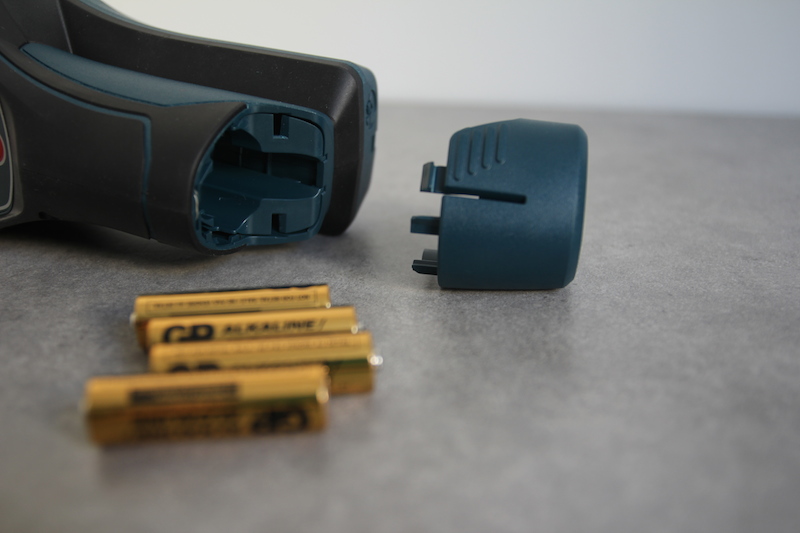

Logement à pile pour la batterie du d-tect 120

Le détecteur est alimenté par 4 piles 1,5V type AA

Types de détection 3 modes de fonctionnement:

  1. Mode universel: C’est le mode qui permet de détecter les objets métalliques, les tuyaux remplis d’eau et les câbles électriques. La profondeur de détection maximale est de 6cm
  2. Mode Béton: C’est le mode de détection prévu pour le béton armé qui permet de détecter les fers d’armature, les tuyaux métalliques, les tuyaux remplis d’eau et les câbles électriques sous une profondeur maximale de 12cm
  3. Mode Cloisons sèches: C’est le mode qui est prévu pour détecter les ossatures métalliques pour les cloisons placostyle et les ossatures bois pour les cloisons alvéolaires. Dans ce mode, il est possible de détecter les câbles électriques et aussi les tuyaux remplis d’eau



Ecran de détection:

L’écran de détection est composé d’une cible centrale qui permet de marquer la détection des matériaux (selon le mode choisi) .

Sur l’écran du D-tect 120, plusieurs symboles permettent de:

  • Localiser précisément un objet grâce à un système en indiquant le déplacement à effectuer avec le détecteur pour situer exactement le matériau
  • Indiquer un cable sous tension
  • Indiquer l’état des piles, l’activation du système sonore….

Le détecteur possède 3 modes de fonctionnement

Test et prise en main:

Test: les étapes de détection

La détection s’organise en deux phases:

  1. La localisation d’un objet
  2. La localisation du centre de l’objet détecté

Localisation d’un objet

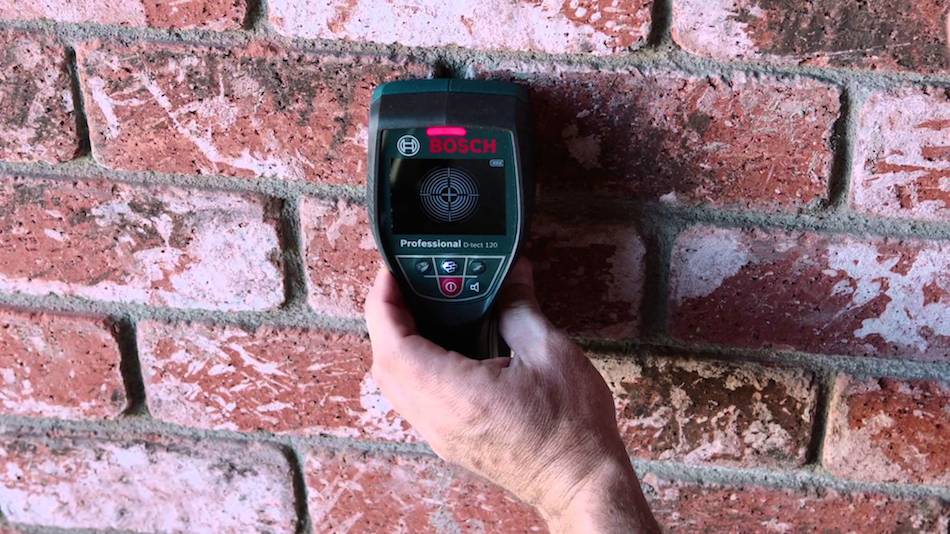

La première étape consiste naturellement à venir plaquer le détecteur contre la surface à analyser (sol, mur ou plafond)

  • Si un objet est détecté aux alentours de l’appareil, la led supérieure s’allume en rouge et l’indicateur de centrage se charge plus ou moins selon la proximité
  • Si aucun objet n’est détecté, la led supérieure clignote en jaune et le D-tect120 vous invite à vous déplacer sur la surface. La led s’allume en vert aux endroits ou aucun matériau n’est détecté.
D-tect 120 de Bosch

Le détecteur vous invite à vous déplacer pour localiser un matériau au démarrage

D-tect 120 matériaux Bosch

La cloison ne présente aucune matériau, le perçage est envisageable

Centrage sur l’objet

Lorsqu’un objet est détecté, que la led s’allume en rouge et que le signal est suffisamment fort, des flèches vous indiquent les directions à prendre pour vous rapprocher de l’objet détecté.

Des indicateurs supplémentaires viennent signaler lorsque le détecteur est centré au dessus d’un objet: centrage du cercle avec affichage d’un carré.

D-tect 120, matériau détecté

Un matériau est détecté: Le d-tect 120 vous indique la direction pour affiner la recherche

Centrage parfait

Cable sous tension

Un icône en triangle avec un éclair apparait en haut à gauche pour signaler la présence d’un câble sous tension et la led rouge clignote.

Détection de câble électrique dans le mur

Une gaine électrique sous tension est détecté

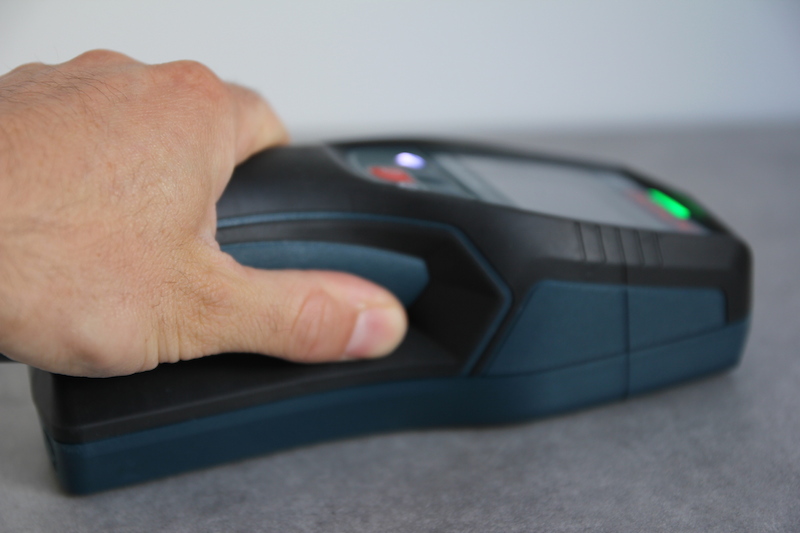

Prise en main du détecteur de matériaux

Comme on peut le voir sur les photos, l’appareil est formé d’un manche avec une zone plate à plaquer contre le mur à analyser.

Le manche du détecteur D-tect 120 ne peut donc pas être tenu dans l’intégralité. Je trouve cela dommage, car cela handicap légèrement dans la tenue de l’appareil. (ce n’est pas le cas sur son grand frère, le modèle D-tect 150).

J’ai rajouté par la suite une dragonne (il existe un emplacement pour en placer une) pour entourer à mon poignet au moment de la mesure afin d’éviter que l’appareil ne tombe si il me glisse des doigts.

Détecteur de matériaux Bosch D-tect 120

Prise en main du D-tect 120



Conclusions:

Fiabilité de détection?

Une fois que le fonctionnement de l’appareil est maîtrisé (en faisant quelques essais au préalable), ce détecteur de matériau est particulièrement efficace.

Je m’en sers pour détecter les câbles sous tension, mais aussi pour détecter les rails de placo au plafond. C’est très pratique pour pouvoir percer les emplacements des DCL ou pour l’installation des spots.

C’est un outil qui m’accompagne sur toutes mes réalisations d’installations électriques.

J’ai aimé

  • Le grand écran d’affichage
  • Le système d’alimentation alternatif par pile
  • La précision de détection
  • L’autocalibration du détecteur

J’ai moins aimé

  • La prise en main pour plaquer contre le mur (à compléter avec dragonne pour être plus serein)
Vous avez aimé cet article ?
Écrit par Guillaume, électricien expert
Guillaume DENIS
Électricien
Passionné par l'électricité, qu'elle vienne d'un transformateur ou qu'elle soit issue du soleil. Ingénieur électronicien de formation, j'ai décidé de me reconvertir en tant qu'électricien en...
3 commentaires
Romain
25 décembre 2018

Bonjour,

La précision est-elle suffisante pour détecter précisément l’emplacement de deux gaines électriques horizontales parallèles distantes de 15 cm l’une de l’autre ? Je voudrais percer deux trous au-dessus de mon plan de travail dans la cuisine et je ne me souviens plus exactement de où passent mes lignes électriques. J’ai un stylo de détection de lignes électriques mais il s’affole dans cette portion du mur, sans distinguer les zones.

Merci.

Michel
1 février 2017

Bonjour,
l’autonomie est-elle bonne avec les 4 piles alcalines ?
Environ combien de minutes ?
Merci beaucoup d’avance 😉

Guillaume
2 février 2017

Bonjour,

Je n’ai pas mesurer l’autonomie réellement, mais je n’ai pas eu de problème de pile en pleine utilisation

Cordialement

Michel
2 février 2017

Bonjour,
Le détecteur est-il livré dans une boite en carton ou dans une boite en plastique (L-BOXX) ?
Ps : j’ésite entre le D-tect 120 et le D-tect 150, lequel prendre ?
MERCI BEAUCOUP pour tes rapides réponses 😉

Michel

Guillaume
3 février 2017

Bonjour,

Tout dépend des modèles. J’ai mis à jour les liens d’achat dans l’article avec un bonne offre sur Ebay avec L-boxx, batterie et Chargeur.

Alex
15 juin 2016

Salut, il est vraiment efficace ce d-tect 120 ? Tu t’en sert souvent ?
J’hésitais a le prendre car j’ai été très déçu du GMS 120 qui bippe pour rien (je suis électricien pro)
Et depuis j’ai appris a localiser les rails de placo avec un aimant. Et les conduites d’eau souvent on se doute ou elles passent.
Du coup j’ai peur de l’acheté pour un usage un peu marginal, mais je me trompe peut être.

Guillaume
15 juin 2016

Bonjour,

Un appareil très pratique, mais il faut en avoir l’utilité. Si tu arrive sans, autant en rester la et économiser quelques euros. Si tu cherches une référence, alors je te conseille celle la.
