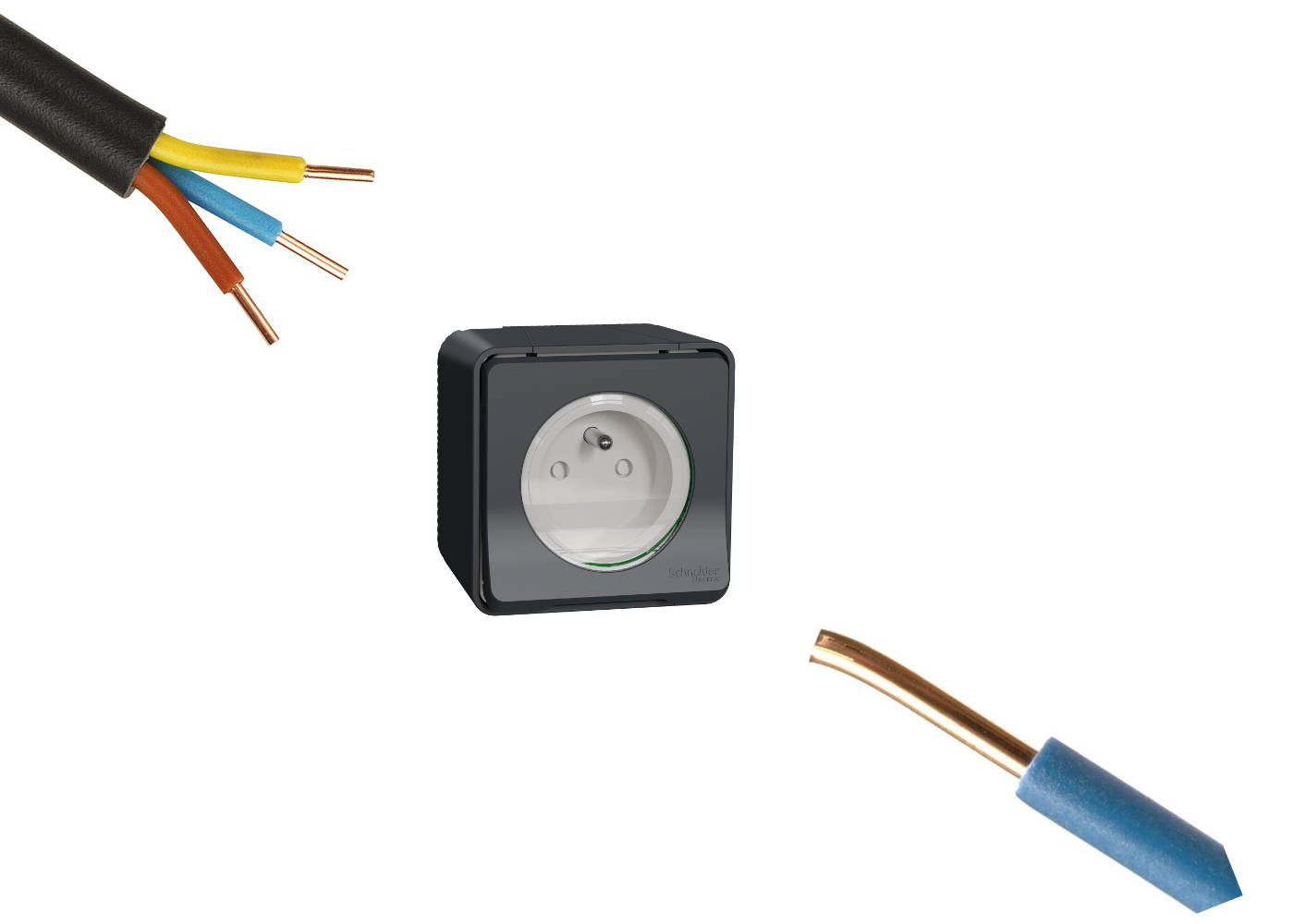

Eclairage et prise électrique en façade: cable ou fil électrique?
La prise électrique en façade et les éclairages accrochés aux murs extérieurs marquent la limite entre l’installation électrique intérieure et extérieure.
Sachant que les règles d’installation dictées par la norme NF C 15100 ne sont pas les mêmes pour ces deux branchements électriques, il est bon de faire un point sur ce qu’il faut faire et ce qu’il ne faut pas faire à ce niveau.
Et c’est ce que j’ai décidé de faire dans cet article en rappelant dans un premier temps la règle d’alimentation pour les circuits électriques extérieurs.
Dans un second temps, je vais parler pratique en vous proposant des exemples d’installation de prise électrique en façade et des luminaires en conformité (ou pas).
Ce que dit la norme sur l’alimentation des circuits électriques extérieurs:
J’ai déja évoqué les branchements électriques extérieurs avec notamment un sujet qui parle de l’utilisation du disjoncteur différentiel pour les extérieurs.
Dans cet article, je parle des spécificité des circuits extérieures et plus particulièrement des protection au niveau du tableau électrique.
Ici, ce qui intéresse, c’est la façon d’alimenter le circuit extérieur.
Autrement dit, peut on utiliser du fil électrique ou doit ont obligatoirement utiliser du câble pour alimenter les circuits extérieur.
Et de ce côté, la norme indique au chapitre 10.1.3.6 « Alimentation des points d’utilisation extérieurs » que:

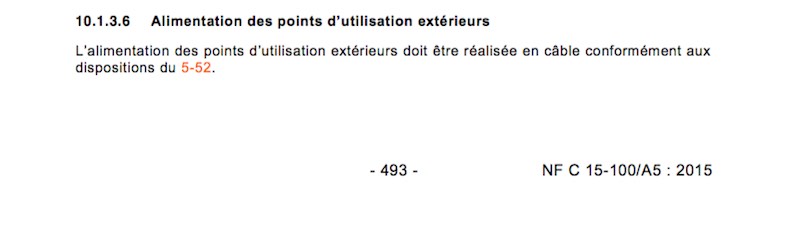

« L’alimentation des points d’utilisation extérieurs doit être réalisée en câble conformément aux dispositions du 5-52« .
Est ce que cette règle de la norme NF C 15-100 s’applique aux prises électrique et éclairages installés en façade?
La prise électrique en façade et le luminaires installés à l’extérieur sur les murs font partie des circuits extérieurs.
Effectivement, techniquement parlant, ils sont à l’extérieur du logement, même si ils sont parfois un peu protégés.
Ils obéissent donc aux mêmes règle que le portail ou encore le visiophone.
Il doivent être raccordés depuis l’intérieur du logement vers l’extérieur par un câble électrique.
Ce câble doit être lui même protégé par une gaine ICTA tout au long du cheminement et aussi au niveau de la traversée du mur.
Cable et fil électrique pour la prise électrique en façade et les éclairages sur le mur du logement, exemples:
Voici deux cas de figures volontairement conforme et non conforme pour illustrer les informations précédentes que j’ai tiré de la norme NFC15100.
Prise électrique en façade avec fil électrique:
Ici, le point d’alimentation avant raccordement à la prise est réalisé avec trois fils électriques dans une gaine ICTA.
La section des fils électrique et le nombre – phase, terre, neutre – ne posent pas de problème. La protection est également assurée à l’aide d’un gaine ICTA.
Le problème vient du fait qu’il n’y a pas de câble électrique.
Même si la prise électrique est fixée directement sur la façade, c’est un câble qui doit être utilisé pour l’alimentation de la prise étanche extérieure et non des fils électriques.
Eclairage électrique en façade avec câble électrique:
Le second exemple concerne une alimentation de luminaire en attente de connexion.
Cette fois si, l’alimentation se fait bien avec un câble électrique (3G 1,5mm2) installé dans une gaine ICTA.
La protection mécanique avec la gaine est assurée jusqu’à l’extérieur tout au long de la traversée du mur vers la façade du logement.
Conclusion:
Encore un point bien spécifique de la norme qu’il faut prendre en compte lorsqu’on souhaite installer une prise électrique en façade ou encore un éclairage extérieur posé sur le mur.
Il faudra dans les deux cas utiliser du câble électrique lui même protégé par une gaine ICTA.
Enfin, je n’ai pas parlé de la section de fil et de la protection au niveau du tableau électrique.
Voici donc un bref rappel:
Coté section des fils du câble électrique ce sont les mêmes règles que pour les circuits intérieurs du logement.
- Pour l’éclairage: 1,5mm2 jusqu’à 8 points lumineux maximum.
- Pour les prises électriques:
- 1,5mm2 jusqu’à 8 prises maximum.
- 2,5mm2 jusqu’à 12 prises maximum.
Concernant la protection au niveau du tableau électrique, ces circuits d’éclairage et prise extérieure doivent avoir un disjoncteur dédié.
- Pour l’éclairage: 16A maximum.
- Pour les prises:
- 16A maximum avec une section de fil 1,5mm2.
- 20A maximum avec une section de fil 2,5mm2.
bonjour ,
eclairage et prise terrasse
je veux installer une prise et de l éclairage sur ma terrasse extérieure.
j’ai l intention de mettre un disjoncteur 16 amp sur le tableau (départ en câble 3×1.5 au tableau .Cable sous gaine a l ‘intérieur et a l’ exterieur et rejoindre une boite de derivation exterieure
A partir de cette boite je compte alimenter
– une prise (qui me servira a brancher des spots dans mon massif)
– un interrupteur qui me commandera une applique murale exterieure
Cette installation est elle correcte ?
Bonjour
Oui c’est cela (mais on parle de 3G.1,5²)
On ne comprend pas trop d’où est alimenté l’applique murale (de l’inter ? de la boite ?)
Bonjour
mon Permis de construire date de 2011 et tous les éclairages extérieurs sont en ICTA et 3 fils 1.5mm2 comme sur la photo 1.
J’ai besoin de repasser au consuel …..
De quand date la norme qui impose l’utilisation de cable r2v pour éclairage de facade ?
merci
Bonjour pouvez-vous me dire le diamètre nécessaire de la gaine icta, pour un point d’éclairage extérieur avec du 3g1.5 ? Cordialement
Bonsoir, pour l’installation de spots apparents dans le jardin. Concernant le câble en 3g1.5. Existe t’il une règle ou une norme ou encore une obligation sur le fait qu il faut installer du câble souple HO7RN F ou rigide HO7VR ou U 1000R2V? Merci pour votre réponse
Merci pour votre retour!
1/ C’est pour savoir si je dois mettre du câble élec ou si je peux passer avec du fils dans une gaine jusqu’à l’interrupteur et la prise de courant de la cave.
Pour l’appareillage, ça sera du type plexo Legrand.
Bonjour,
Je suis en rénovation dans une maison qui contient plusieurs étages : cave, RDC, 1er étage, combles.
Pour l’alimentation de la lumière + une prise dans la cave, je dois traverser la dalle du RDC et j’arrive directement dans la cave.
1) Est-ce que la cave est considérée comme extérieur? Sachant que je ne passe pas par l’extérieur.
2) Également, j’ai un îlot dans la cuisine avec une prise élec. Je passe par la cave, pour ensuite traverser à nouveau la dalle du RDC afin d’arriver juste en dessous l’îlot. Est-ce que je peux passer des fils dans la gaine?
Merci!
Bonjour
1/ Non, mais je ne vois pas bien ce que cela change.
Si c’est un problème d’humidité il faut de toute façon adapter les appareillages et luminaires au degré d’humidité du local
2/ Aucun soucis
Bonjour, apparemment la norme autorise 16a pour le 1,5mm2 et 20a pour le 2,5. Peut-on mettre des disjoncteurs 16 et 20 ou doit-on mettre 10 et 16 comme souvent noté ?
Bonsoir
Pour les circuits prises la normes dit disjoncteur 20A maxi pour le 2,5² et 16A maxi pour le 1,5².
Mais ce sont des valeurs maxi on peut tout à fait mettre moins.
16A est d’usage courant pour un circuit prises quelle que soit la section
Bonjour,
est-il obligatoire de mettre un disjoncteur 20A si utilisation de de cable 2,5² ?
un 16 A serait trop petit?
Même si uniquement 3 points d’éclairage extérieur avec interrupteur différentiel dédié (led qui plus est…)
merci !
Bonsoir
Non c’est 20A maxi pour du 2,5²
16A est d’usage courant pour des prises
10A est d’usage courant pour l’éclairage
Par contre même si normativement autorisé, je vous déconseille le 2,5² pour de l’éclairage, c’est galère à raccorder dans les luminaires
L’article qui tombe à pic ! J’allais passer des fils pour les éclairage extérieurs. Merci 🙂
Qu’en est-il des combles perdus ? Sont-ils considérés comme espace intérieur ou extérieur.
Je dois y ajouter de l’éclairage…
Bonjour
C’est de l’espace intérieur.
Mais à vous d’adapter l’appareillage en fonction de l’humidité et poussières potentielles ou non.
Perso je partirais sur de l’étanche.
Bonjour pour des spots en sous toiture, y a t’il obligation de passer par câble ?
Merci pour votre partage de connaissances
Bonjour
1/ Le câble n’est nécessaire que sur la partie extérieure
2/ C’est un point de confort de la norme donc pas essentielle. C’est même autorisé si la prise est attenante au bâtiment
Bonjour,
J’ai deux questions à poser:
1. La prise (ou l’éclairage) sur un mur extérieur doit être alimentée par un câble. Ok. Mais est-ce que la partie du circuit allant du tableau électrique vers le mur INTERIEUR peut être des fils ou l’entièreté du circuit allant du tableau vers le mur extérieur doit être du câble ? Je comprends que non, mais je voudrais être sûr
2. Dans le cadre d’une rénovation, peut-on connecter une prise extérieure à une prise intérieure (via un câble), et donc ne pas avoir de disjoncteur dédié (en respectant toutes les autres règles, bien sûr).
Merci.
Bonjour , j’envisage de poser 10 potes à encastrer sur ma terrasse lame composite.
Quel branchement dois-je réaliser pour être aux normes . Merci
Bonjour
Votre question est vague.
Il faut bien entendu se raccorder en parallèle, soit en étoile depuis une boite de dérivaiton, soit par repiquage de point de potelet en potelet, soit faire un mixte des deux.
Câblage en 1,5² protégé par un disjoncteur 10A et un interrupteur différentiel 30mA, de préférence dédié aux circuits extérieurs.
Pour les connexions en extérieur respecter a minima un indice IPx4
Bonjour,
Après lecture de l’article, je ne pense pas avoir trouvé la réponse. Est-il possible d’utiliser le même câble (2,5mm2) pour alimenter en extérieur à la fois de l’éclairage (3) et prise électrique (1). ou faut-il 2 cables disctincts ? Merci d’avance
Bonjour
Si on répond par rapport aux exigences de la norme, celle-ci impose de séparer les circuits prises et éclairages (sauf prise commandée à destination d’éclairage)
Bonsoir
Vous avez la réponse dans l’article au dessus
Bonsoir, j’ai le consuel qui doit passer prochainement et j’ai branché mes prises et éclairages avec de la gaine prefilée ( avec 3 fils )
Suis-je obligé de changer mes fils par un câble de type R2V ?
Comment faire car mes lignes partent directement du tableau et impossible (sans galérer) de remplacer les fils à l’intérieur de la gaine.
Merci pour vos conseils/réponses.
Cordialement
J’ai oublié de préciser : PC et éclairage extérieur en façade.
