Goulotte GTL et tableau électrique: la méthode pour les fixer
Si la goulotte GTL (pour Gaine Technique de Logement) reste le moyen le plus couramment utilisé pour faire circuler les réseaux dans l’ETEL, reste une question qui se pose souvent sur la façon de fixer le tableau électrique sur la goulotte GTL.
Voici comment procéder à la fixation du coffret électrique sur une goulotte type GTL.
Un peu de vocabulaire récapitulatif: tableau électrique, goulotte GTL, ETEL:
J’ai peux être perdu certains d’entre vous à la lecture de l’introduction.
En effet, il y a plusieurs termes spécifiques à l’installation électrique:
- Le tableau électrique. C’est assez évident, mais c’est lui qui contient les disjoncteurs et le ou les interrupteurs différentiels.
- La Goulotte GTL. C’est un support en plastique – une goulotte électrique, fixée sur le mur en saillie qui vient accueillir sur elle le tableau électrique.
- L’ETEL ou Espace technique Electrique du Logement. C‘est un volume (qui remplace l’espace GTL) qui contient toutes les arrivées et tous les départs de l’installation électrique du logement.

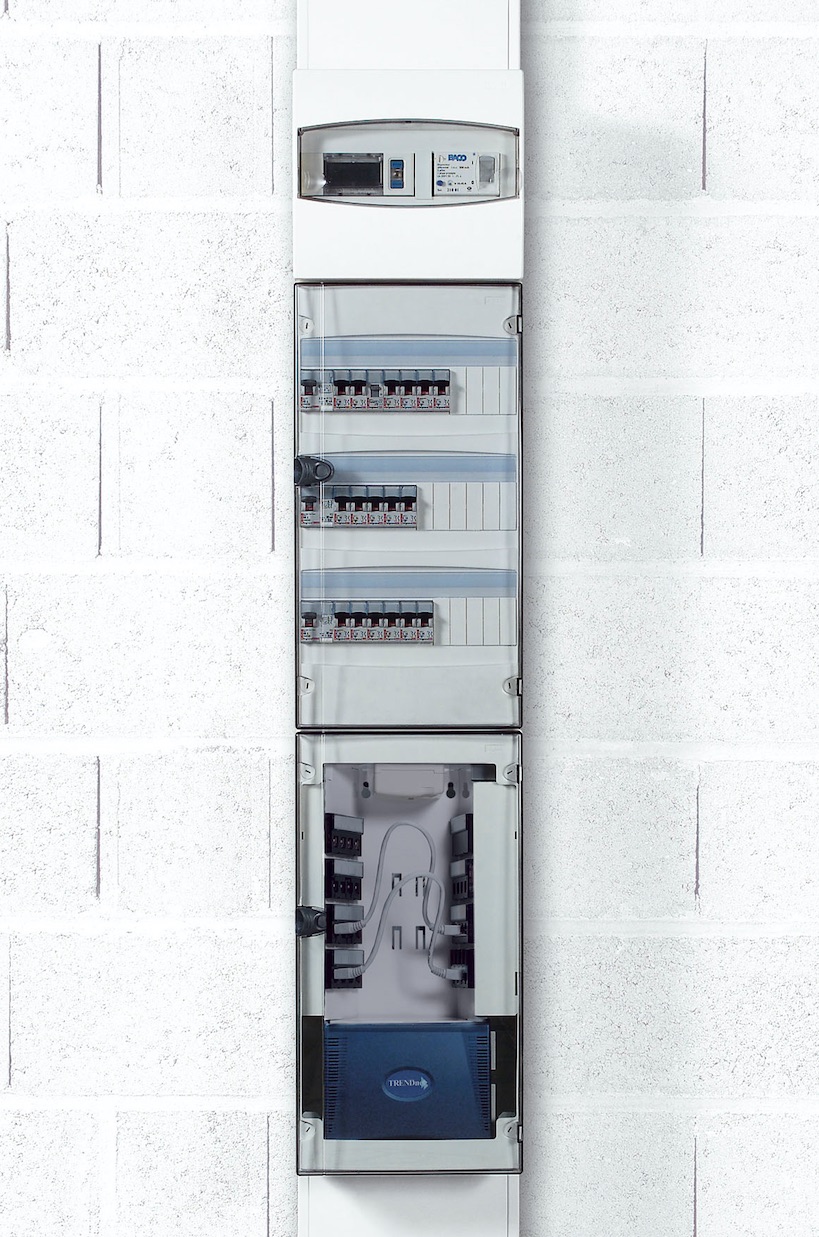

Ainsi, le tableau électrique est fixé sur la goulotte GTL et cet ensemble fait partie de l’ETEL.
Fixer le tableau électrique sur la goulotte GTL en 4 étapes:
Le matériel employé dans cet exemple:
Dans cet exemple concret, j’ai utilisé le matériel suivant:
- Une partie de goulotte GTL Rehau Cofralis (que je présente en détail dans cet article).
- Un tableau électrique 3 rangées de marque Schneider Electric (ce même modèle disponible ici chez ManoMano).
Les étapes de l’installation du tableau électrique sur la goulotte GTL:
Dans cet exemple, je n’ai pas la possibilité d’installer la goulotte GTL du sol au plafond.
En effet, la prise de terre arrive par le bas et il y a des tuyaux posés en plinthe.
Il s’agit d’une rénovation électrique, il faut donc très souvent « faire avec les moyens du bord ».
J’ai donc fixé une demie goulotte GTL, avec en partie basse de la GTL, une autre goulotte horizontale (60×40) pour faire passer les fils électriques d’alimentation jusqu’au disjoncteur de branchement EDF.
Je pars du principe ou la goulotte GTL est fixée au mur.
Ce qui nous intéresse dans le cas présent, c’est de fixer le tableau électrique sur la goulotte GTL.
Goulotte GTL installé sur un mur, dans le cadre de la rénovation d’un tableau électrique
Rassurez vous, le goulotte est posée de niveau, c’est juste ma prise de vue qui n’est pas droite. Si vous regardez bien en haut de la photo, vous pouvez apercevoir des fils électriques, qui proviennent de gaines ICTA encastrées dans le mur et qui rentrent dans la goulotte GTL par une fenêtre que j’ai réaliser dans cette même goulotte (par le fond).
Mon conseil outillage pour cette partie fixation:
- Equipez vous d’un perforateur filaire ou électroportatif pour faire les trous de fixation. Un perforateur similaire à cette référence Bosch en filaire fera parfaitement l’affaire.
- Installer des chevilles adaptées au mur: Je vous conseille le modèle « Arpon » de la marque SPIT, disponible ici en diamètre 8mm.
Etape 1: déterminer la position du tableau électrique sur la goulotte GTL
Dans l’état actuel des choses, difficile de positionner le tableau électrique sur la goulotte.
Il existe pour cela des fixations horizontales – des barres en plastiques appelées aussi pattes de fixation (ou encore support de fixation), qui viennent se « clipper » et se visser sur la goulotte. C’est sur ces fixations que sera installé le tableau électrique.
Pour savoir où installer ces fixations, il faut présenter le socle du tableau électrique sur la GTL afin de repérer l’emplacement des barres en plastiques de fixation. A noter que je choisi d’utiliser les trois petits trous pour visser le tableau électrique plutôt que le trou oblong. Celui ci est utilisé pour la fixation du tableau électrique sur un support plein.
Je fais un repère à l’aide d’un stylo, et ce, pour les quatre côtés du tableau électrique, plus deux pour le milieu du coffret électrique. Il y a en effet un point d’appui central.
Je repère l’emplacement des pattes de fixation horizontales
Etape 2, Positionner les pattes de fixation / support de tableau électrique:
Une fois les six repères réalisés, je peux m’attaquer à la fixation des pattes sur la gaine technique de logement.
Ces fixations, qui sont des barres en plastique et qui sont renforcées, sont équipées de clips en bout pour venir s’accrocher à la GTL.
Je le montrerai pas la suite, mais des vis permettent de solidariser le tout une fois les pattes positionnées au bon endroit:
Patte de fixation de la GTL pour fixer le coffret électrique
Chaque extrémité des pattes de fixation sont équipés d’ergots pour se fixer dans les rainures sur le côté de la GTL, avec une vis pour terminer la pose
Installation de la patte de fixation sur la goulotte GTL
Une fois les trois pattes de fixation installées sur la goulotte, j’arrive au résultat suivant.
Les trois fixations pour coffret électrique sont installées sur la GTL
Etape 3, visser les fixations latérales pour coffret sur la GTL.
Après vérification que le coffret électrique tombe bien sur les pattes de fixation, j’installe définitivement les pattes de support du tableau électrique sur la goulotte avec les vis prévues à cet effet, de chaque côté des barres:
fixation des pattes de support du tableau électrique à l’aide des vis
La vis est prévu pour rentrer dans la rainure latérale de la GTL
Au final, j’arrive dans un état ou la GTL est prête pour l’installation du tableau électrique.
La gaine technique de logement est prête à recevoir le tableau électrique
Etape 4, fixer le tableau électrique sur la goulotte GTL:
Il suffit maintenant de positionner le socle du tableau électrique et de visser sur les fixations.
Sur la photo ci dessous, vous pouvez voir que la fixation du milieu vient renforcer le point d’appui du tableau électrique.
Coffret électrique installé en saillie sur Goulotte GTL
Conclusion:
Si vous cherchiez comment fixer le tableau électrique sur la goulotte GTL, j’espère que cet article vous aura servi.
Certains me poseront peut être la question suivante: pourquoi ne pas avoir installé le tableau électrique en saillie directement sur le mur, avec un morceau de gaine technique GTL au dessus.
Voici trois arguments:
- Le support n’était pas suffisamment droit au niveau des points de fixation du socle du tableau électrique.
- Je souhaitais pourvoir passer mes fils électriques plus facilement derrière le tableau électrique.
- C’est également une installation plus harmonieuse. Elle cache les défaut du support et permet de rajouter des arrivées électriques sur les côtés du tableau électrique beaucoup plus facilement.
Bonjour, question pratique , quel type de cheville et vis peut on employer pour fixer une gtl sur parpaing ? (diamètre et longueur de vis ) , je voudrais utiliser de la cheville diam 6 et vis diam 4×40 .
Pour fixer des câbles et gaines icta en apparent je voudrais utiliser des embases à visser et collier de serrage (garage) idem , quel type de cheville et vis je peux employer ? merci.
Bonjour carminas , peut-on installer une platine compteur Tetra sur une gtl, parce que actuellement je suis en train de faire mon installation électrique, j’ai deux gtl, une où je veux mettre mon tableau de 18 module 4 rangée et à côté une gtl avec le DB tetra+compteur linky, avec un tableau de communication qui comprend les RJ45 le tableau Hager et adapté pour le fixé mais pas la platine de comptage, existe t’il des accessoires pour pouvoir fixé correctement la platine compteur sur la gtl de 18 module
Merci d’avance cordiales salutations..
Bonjour
Désolé, je ne connais pas bien la gamme Hager
Bonjour,
Merci beaucoup pour votre site ! C’est passionnant et très instructif.
Étant en train de mettre au norme une partie de mon électricité, je souhaiterais installer une Goulotte TL (Hager car mon tableau est de marque Hager) et ajouter un tableau de communication.
La question que je me pose est la suivante : comment dois-je gérer le DB fixé au mur ? Dois-je percer une fenêtre dans la GTL à l’emplacement du DB et le laisser fixer au mur ? Ou est-il préférable de demander à Enedis de couper l’électricité le temps pour moi d’installer la GTL puis de fixer le DB dessus ?
L’une des pratiques est-elle meilleure que l’autre ?
Merci beaucoup,
Bonjour,
Etant en autoconstruction, je vais commencer mon installation électrique. Ayant déjà fait l’installation électrique de ma maison il y a 35 ans en Belgique avec des normes différentes. L’ETEL sera placée dans le garage. Afin d’isoler celui-ci, j’ai posé sur mon mur extérieur en siporex de 30 cm un lattage avec un isolant de 4 cm sur lequel, j’ai fixé un panneau OSB 3 de 18MM. Puis-je fixer la GTL sur ces panneaux en particules de bois ou dois-je fixer sur ceux-ci un panneau de Placoflam® BA 13 NF? Mon permis de construire datant de 2006, cela a-t-il une influence sur la norme applicable à ma construction? Par avance merci de votre réponse et au plaisir de vous lire. Bien à vous. Rousseau JM
Bonsoir
Avez vous un branchement type 1 avec compteur et disjoncteur EDF dans la GTL ?
Si oui, il faut placer une double plaque de BA13 sur le panneau bois.
Dans le cas contraire, pas de problème.
Bonsoir,
Merci de votre réponse.
Dans l’état actuel et étant à plus de 75 M du bornier d’alimentation en limite de propriété, je suis sur un branchement de type 2.
Et donc, je peux fixer la GTL directement sur les panneaux OSB.
Bien à vous.
JM Rouss
Bonjour
Oui dans ce cas il n’y a pas la NF C14-100 (norme d’EDF) à respecter, juste la NF C15-100.
Et celle-ci permet l’usage de tout matériau autorisé pour les locaux d’habitation (bois, PVC, maçonnerie, etc…)
Voir paragraphe 10.1.4.1.3 de la norme
Bonjour Guillaume,
Lors de travaux on m’a cassé les fixations qui sont sur les images de l’étape 2 et 3, de ce fait mon tableau ne tient plus correctement. Ma question est : puis-je en acheter afin de les refixer et si oui sur quel site ? (tableau Legrand sur gaine technique)
Merci d »avance.
Cordialelment,
Bonjour,
Ce type de fixation est livré avec la goulotte. Si vous avez la marque de la goulotte, il faut aller sur le site du constructeur pour récupérer la référence et la commander (en ligne, vous la trouverez sans aucun doute).
Cordialement
Bonjour
En général, les tableaux sont prévus avec une prédécoupe pour une goulotte pour GTL
Certains ont même un système de finition qui permet de faire une jonction propre.
Voir paragraphe 7.8 de ce doc :
http://docdif.fr.grpleg.com/general/MEDIAGRP/NP-FT-GT/F01504FR_04.pdf
Lorsque je parle de passer la lame d’un couteau, c’est une image pour comprendre l’espace que cela doit représenter. Bien sur que la lame peut toujours passer si on veut.
Mais ne vous prenez pas trop la date, on peut faire quelque chose de propre, même avec des découpes manuelles, pas comme dans votre installation actuelle qui visiblement a été baclée.
Enfin, on ne recherche pas une étanchéité complète à la poussière.
Si c’était le cas, il faudrait mettre un tableau étanche type Plexo
OK merci ça me rassure pour la partie « étanchéité ». Maintenant je vais voir si je peux trouver une goulotte assez large te pas trop cher (pas nécessairement une GTL). Mais j’ai l’impression qu’on ne trouve dans le commerce que des goulottes de petite largeur.
Et au pire je me résoudrai peut-être à fixer mon tableau directement au mur, et à découper (proprement) le couvercle pour faire passer les câbles.
Merci pour les conseils !
Bonjour
On ne voit pas vos photos, donc difficile de vous répondre.
Il faut assurer la protection mécanique lors de la pénétration dans le tableau (on ne doit pas pouvoir atteindre les fils avec la lame d’un couteau.
Vous pouvez utiliser une goulotte PVC en la mettant au dessus et au dessus du tableau, sans poser le tableau dessus. Du coup pas forcément besoin d’une goulotte pour GTL, elle peut être plus petite donc moins chère.
Vous pouvez également faire un coffrage bois comme vous le suggérer mais il faudra mettre vos fils sous gaine ICTA ou utiliser des câbles.
Bonjour
J’ai posté mes photos avec un petit décalage par rapport à mon message, donc elles ont été publiées après votre message. Les liens sont ci-dessus. En les regardant ça sera plus simple de comprendre ma configuration actuelle.
Vous dites que je peux fixer le tableau directement sur le mur, sans le poser sur la goulotte. C’est ce qui est fait actuellement (la goulotte grise du bas, pour les arrivées, s’arrête à la limite du coffret actuel).
Mais dans cette configuration, pour faire pénétrer les câbles (ou gaines) dans le tableau, il faut nécessairement découper le couvercle du tableau électrique (puisqu’il est collé au mur), non ?
J’aimerais si possible éviter une telle découpe, car c’est dommage d’abîmer du matériel neuf. Et puis les poussières peuvent pénétrer dans le tableau parce que les pénétrations de câbles (ou gaines) ne seront pas « étanches ».
Avez-vous une solution propre pour réaliser une telle configuration ?
Pour la protection mécanique que vous évoquez, je pense qu’on pourra toujours passer un couteau entre le couvercle du tableau et la goulotte. A moins de faire un joint entre les deux mais alors la goulotte n’est plus démontable sans défaire le joint.
Donc pour assurer une telle protection mécanique, il faudrait que les gaines pénètrent dans le tableau, et là c’est galère il n’y aura pas la place dans le tableau. D’autant que, pour les départs, mes gaines s’arrêtent à raz du plafond, en haut du coffrage en bois. Impossible de les prolonger jusqu’au futur tableau.
Enfin, je profite de vos connaissances, et de celles des autres contributeurs, pour savoir comment on installe les plastrons d’une GTL.
Une fois qu’on a posé le tableau électrique sur la GTL, il faut installer des plastrons, 1 en bas et 1 en haut du tableau, pour protéger les arrivées et les départs.
En général, des plastrons sont fournis avec la GTL. Mais les hauteurs des 2 plastrons dépendent de la configuration de l’installation (les dimensions du tableau, et la hauteur de son installation). Donc ma question est : doit-on adapter la position du tableau à la dimension des plastrons fournis avec la GTL (bof bof), ou doit-on découper les plastrons pour que leur longueur soit adaptée aux deux surfaces à couvrir ?
Si on doit faire la découpe, j’imagine que le même problème de protection se pose que celui exposé précédemment. Les plastrons vont se positionner à la limite du couvercle du tableau. Mais, à moins d’être hyper précis à la découpe et de faire une découpe du plastron au demi-millimètre prêt, il y aura forcément un jour entre le couvercle du tableau et le plastron de la goulotte, non ?
Je vous remercie infiniment pour l’aide que vous allez pouvoir m’apporter. Parce que je voudrais faire une installation propre et sécurisée, mais étant inexpérimenté sur la pose des tableaux, je me pose des milliers de question.
Merci encore !
Bonjour
Je vais bientôt attaquer une rénovation de mon tableau électrique et je me pose des questions sur la façon dont l’installer proprement, à moindre coût.
Le tableau actuel est fixé directement sur le mur.
Les arrivées se font par le bas, et sont cachées dans une goulotte de 10cm de large environ, qui va du sol jusqu’au tableau. Je vais découper cette goulotte pour la raccourcir parce que le nouveau tableau est bien plus grand (4 rangées au lieu de 2).
Les départs sont cachés par un petit coffrage en bois, qui va du tableau jusqu’au plafond.
Comme le coffret est fixé directement sur le mur, impossible de faire pénétrer les câbles par derrière. Ils arrivent donc par le haut et par le bas. Pour les faire pénétrer dans le tableau, l’installateur de l’époque a découpé le coffret.
Je vous joins des photos pour bien visualiser la situation.
Comme je vais mettre un beau coffret tout neuf, je n’ai pas envie de le saccager comme l’ancien. Donc je me demande comment faire pénétrer proprement les câbles ?
J’ai bien pensé à poser une goulotte (type GTL), et fixer le coffret dessus, mais ça coûte hyper cher pour ce que c’est. Et je n’en ai pas besoin sur toute la hauteur, uniquement du plafond jusqu’à la goulotte du bas (une fois recoupée). Donc environ 1 mètre. Ça fait cher le mètre de PVC.
Qu’est-ce que vous en pensez, vous avez une idée d’installation ?
Y a-t-il un moyen de faire pénétrer les câbles proprement (pas comme le tableau actuel) dans le tableau, par le haut et par le bas ? Ou faut-il forcément que j’ai une goulotte sur la quelle poser le tableau pour faire pénétrer les câbles par derrière ?
Est-ce que fabriquer une sorte de goulotte avec des tasseaux de bois pour faire les bords latéraux (sur lesquels je fixerai le fond du nouveau tableau), et du contreplaqué pour la façade, pourrait convenir pour remplacer la GTL en PVC ?
Ça serait en gros comme le petit coffrage existant, mais le mien partirait du plafond jusqu’à la goulotte du bas (ou carrément jusqu’au sol), et surtout le tableau sera posé dessus, alors que là le coffrage est aligné en profondeur avec le tableau.
J’espère que mes explications ne sont pas trop confuses.
Merci d’avance de votre aide ! 😉
Les photos en question :
https://www.casimages.com/i/180726112411807914.jpg.html
https://www.casimages.com/i/180726112412244845.jpg.html
https://www.casimages.com/i/180726112413116116.jpg.html
le doublage du BA 13 derrière une GTL n’est pas obligatoire, il y’a 4 cas de figure sur la 14/100 pour la question du doublage du ba13 ou d’un pose d’un BA25 et aucun ne parle du doublage sous GTL mais seulement en cas de pose direct du panneau 25×22…. relisez la régle.
sous GTL une simple peau suffit
Merci beaucoup Carminas pour ces réponses. Pour la troisième question : Je demandais jusque en haut ou jusque en bas ! Merci.
J’ai besoin de conseils :
Dans ma goulotte mes « arrivés » (EDF, câble de terre et téléphone) sont en bas. Et mes « départs circuits » partent vers le haut. Photo jointe.
Première question : Dois le mettre la platine disjoncteur d’abonné en haut, puis le tableau électrique et le coffret de communication en bas ?
Ou dois-je mettre le disjoncteur d’abonné en bas comme préconisé sur certains forums afin que les câbles ne se croisent pas ?
Deuxième question : La cablette de terre sort du sol à coté de la gaine EDF. Ou me conseillez vous de passer la cablette de terre et de mettre la barrette de terre. Je pensais dans le compartiment du milieu. Est-ce judicieux ?
Troisième question : La goulotte est une Legrand, elle est montée sur un système de ressort, les cloisons des compartiments ne font donc pas toute la hauteur. Dois-je mettre ces cloisons jusque en bas, ou jusque en haut, ou cela n’a t-il pas d’importance ?
Merci par avance pour vos réponses.
Bonsoir
1/ Les 2 sont possible, mais c’est plus logique de mettre la platine disjoncteur d’abonné au plus près de l’arrivée, donc en bas
2/ Il faut la mettre dans le compartiment courant fort 230V. Pas dans la partie EDF ni dans la partie télécom
3/ Ce serait préférable. Si ce type de goulotte ne le permet pas, gainer sur la dizaine de cm nécessaires
OK merci beaucoup !
Bonjour ! Encore merci pour cet article.
Je vais fixer ma goulotte 18 modules Legrand 030067 puis le tableau et la platine pour le disjoncteur dessus.
Ce sera fait dans le garage sur une cloison laine de verre + ossature métallique + BA13 (contre mur extérieur).
Dois-je doubler le BA13 ?
Faut-il des Molly pour fixer la goulotte au BA13 ?
D’avance merci !
Bonsoir
Si branchement type 1 avec compteur et le disjoncteur ENEDIS dans la GTL, il faut effectivement doubler le BA13 (exigence de la NF C14-100). Il faut également un compartiment et un couvercle dédié dans la goulote pour l’arrivée ENEDIS.
Si branchement type 2, avec compteur et disjoncteur ENEDIS en limite de propriété, pas d’obligation de double le BA13 ni d’avoir un compartirment dédié
Vous fixez avec ce qui est le plus opportun.
Des Molly me semblent une bonne solution
bonjour
peut on positionner un tableau divisionnaire juste au dessus d’un tableau avec compteur et disjoncteur EDF le tout dans un placard haut de cuisine
merci d’avance pour la réponse
Bonjour Guillaume,
Dans le cas d’une construction neuve, dans le garage, il y a souvent les grosses gaines d’arrivée d’eau, de réseau électrique et gaz au même endroit au sol.
J’ai cru comprendre que dans l’ETEL, il ne devait pas circuler d’eau et de gaz.
Il serait pratique de positionner la GTL juste au dessus de toutes ces arrivées. Ainsi les câbles d’alimentation EDF arrivant du sol entrerait directement dans la GTL.
Peux-tu m’éclairer sur l’emplacement de la GTL dans ce cas ?
Faut-il décaler la GTL de 60 cms par rapport aux arrivées ?
Faut-il alors ajouter une goulotte pour passer la gaine d’arrivée EDF à la GTL ?
Merci d’avance.
(Et vivement le prochaine article, c’est devenu ma petite lecture habituelle du lundi matin lol)
