Ohmmetre

L’ohmmetre est un instrument de mesure essentiel pour tous ceux qui s’intéressent au domaine de l’électricité, que vous soyez bricoleur averti, professionnel ou étudiant en électrotechnique. Dans cette fiche de glossaire ultra-complète, nous explorerons la définition, les applications, le fonctionnement et bien d’autres aspects liés à ce précieux outil de mesure. Vous découvrirez comment intégrer cet appareil dans vos travaux et quels sont ses avantages ainsi que ses éventuels inconvénients.

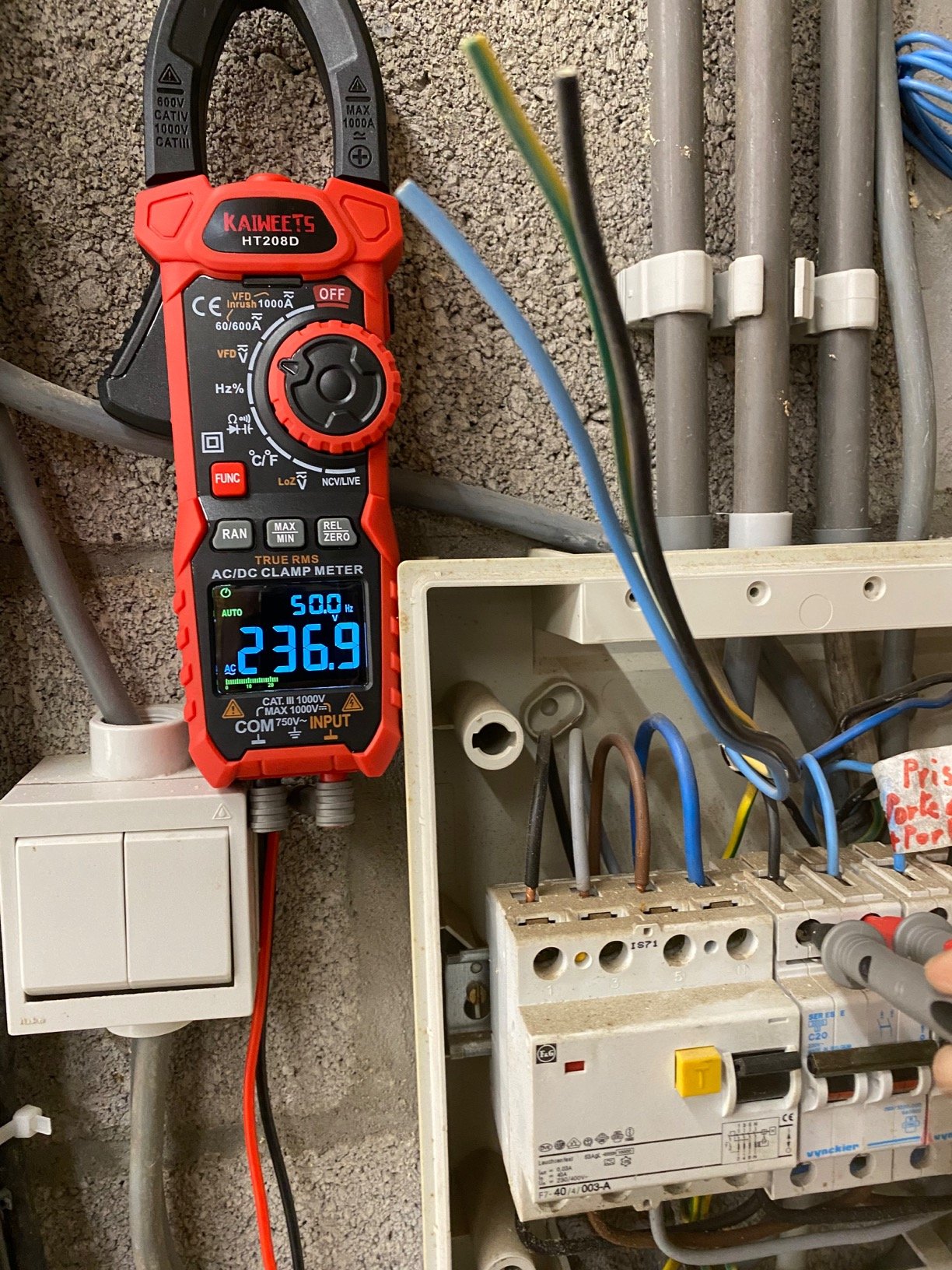

Voici un exemple de multimètre de marque Kaiweets que vous pouvez acheter à un prix intéressant sur Amazon.

Définition de l’Ohmmetre

Un ohmmetre est un appareil conçu pour mesurer la résistance électrique d’un composant ou d’un circuit. La résistance se mesure généralement en ohms (Ω) et représente la capacité d’un matériau à s’opposer au passage du courant électrique. Ce type de mesure est essentiel pour diagnostiquer le bon fonctionnement des circuits, vérifier l’intégrité des câbles et identifier les composants défectueux.

À Quoi Ça Sert ?

L’ohmmetre est principalement utilisé pour :

• Mesurer la résistance des composants électriques (résistances, bobines, etc.)
• Vérifier la continuité des circuits et la bonne connectivité entre les différentes parties d’un circuit
• Diagnostiquer les pannes électriques dans des installations domestiques, industrielles ou automobiles
• Assurer la conformité des installations en respectant les normes électriques en vigueur

Comment Ça Fonctionne ?

Le fonctionnement d’un ohmmetre repose sur le principe de la loi d’Ohm, qui lie la tension (V), le courant (I) et la résistance (R) par la formule :

V = I x R

Lorsqu’un ohmmetre est connecté à un circuit ou un composant à tester, il envoie un courant de test faible et mesure la chute de tension. En connaissant la valeur du courant envoyé, l’appareil calcule directement la résistance. Cette méthode permet de vérifier la valeur de résistance présente dans le circuit sans provoquer de dommage aux composants testés.

Schéma de Principe d’un Ohmmetre

Le schéma de base d’un ohmmetre se compose d’une source de courant basse tension, d’un dispositif de mesure de tension et d’un circuit de calcul intégré qui interprète les données et affiche la résistance. Ce système permet d’obtenir une mesure fiable même sur des composants miniatures.

Exemples d’Utilisation de l’Ohmmetre

Voici quelques exemples pratiques d’utilisation du mot-clé « ohmmetre » dans des contextes variés :

• Contrôle des câblages : Avant de mettre sous tension une installation électrique, un ohmmetre permet de vérifier que les câbles ne présentent pas de coupures ou de courts-circuits.
• Test de composants électroniques : En électronique, il est courant d’utiliser un ohmmetre pour vérifier la valeur des résistances sur une carte de circuit imprimé (PCB) afin de s’assurer qu’elles respectent les valeurs théoriques.
• Diagnostic automobile : Dans le secteur automobile, les techniciens utilisent l’ohmmetre pour évaluer l’état des capteurs et des faisceaux électriques des véhicules.
• Vérification des équipements industriels : Dans la maintenance industrielle, le contrôle régulier des résistances dans les circuits de commande et de sécurité est crucial pour le bon fonctionnement des installations.

Normes et Mesures Associées à l’Ohmmetre

La certification et la précision des mesures réalisées par un ohmmetre dépendent de plusieurs normes :

• Normes internationales : ISO, IEC et d’autres organismes normatifs définissent les standards pour les instruments de mesure électrique, dont l’ohmmetre.
• Précision et tolérance : Les ohmmetres professionnels disposent d’une précision allant souvent jusqu’à 0,1% pour des mesures critiques. La tolérance indiquée par le fabricant est un gage de la fiabilité de l’appareil.
• Classe de protection : Certains ohmmetres sont classés selon leur résistance aux influences électromagnétiques et leur degré d’étanchéité, ce qui est particulièrement important dans les environnements industriels.

Avantages et Inconvénients de l’Utilisation d’un Ohmmetre

L’utilisation d’un ohmmetre présente plusieurs atouts, mais comporte également quelques limites :

Avantages de l’Ohmmetre

• Précision : Offre une mesure précise de la résistance, essentielle pour le diagnostic et la maintenance.
• Simplicité d’utilisation : Les ohmmetres modernes sont conçus pour être intuitifs, même pour les utilisateurs moins expérimentés.
• Rapidité de diagnostic : Permet d’identifier rapidement les défaillances dans les circuits électriques.
• Polyvalence : Utilisables dans divers domaines, allant de l’électronique de précision aux installations industrielles.

Inconvénients de l’Ohmmetre

• Limitation en diagnostic complexe : L’ohmmetre ne peut pas mesurer directement la tension ou le courant dans un circuit, nécessitant l’usage complémentaire d’autres instruments.
• Dépendance à la calibration : Pour garantir des mesures précises, l’appareil doit être régulièrement calibré, ce qui peut représenter un coût additionnel.
• Sensibilité aux perturbations : Dans des environnements électromagnétiques intenses, des interférences peuvent affecter la précision des mesures.

Où acheter un ohmmètre ?

Un ohmmètre peut être acheté facilement en ligne ou en magasin spécialisé en électricité/électronique. Les grandes enseignes de bricolage (Leroy Merlin, Castorama, Brico Dépôt) en proposent, tout comme des sites spécialisés comme Conrad, RS Components ou MaterielElectrique.com. Les marketplaces comme Amazon ou Cdiscount offrent un large choix allant des modèles simples pour particuliers aux instruments professionnels, avec souvent des avis clients détaillés et une livraison rapide.

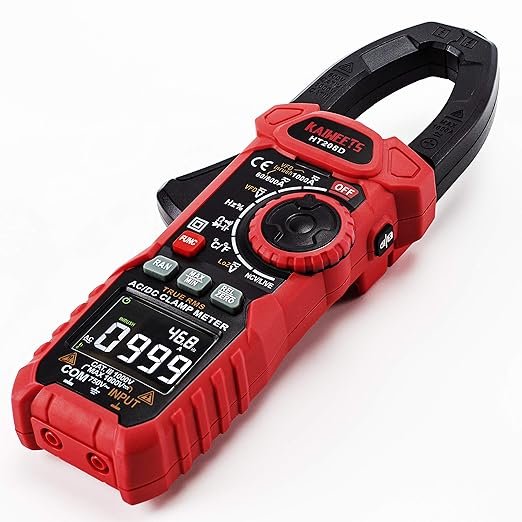

Exemple recommandé sur Amazon : KAIWEETS Pince ampèremétrique HT208D

Parmi les modèles disponibles, la pince ampèremétrique professionnelle KAIWEETS HT208D (79,99 € – Choix d’Amazon) est un excellent compromis pour ceux qui veulent un appareil complet et polyvalent.

• Mesures avancées : courant AC/DC jusqu’à 1000 A, tension jusqu’à 1000 V, résistance, capacité, fréquence, diode, continuité, température.
• Fonctions intelligentes : True-RMS, mode VFD (variateurs de fréquence), mode LoZ (faible impédance), courant d’appel (100 ms).
• Pratique : détecteur de tension sans contact (NCV), lampe LED intégrée pour travailler dans les zones sombres.
• Fiabilité : certifié IEC 61010-1, garanti 36 mois avec support technique à vie.

👉 Ce modèle se distingue par son rapport qualité/prix et sa polyvalence, idéal aussi bien pour un usage domestique que professionnel.

Résumé des avis clients

Les clients sont globalement satisfaits de la qualité du multimètre KAIWEETS HT208D.

Ils le trouvent complet et adapté même aux bricoleurs, avec des fonctions avancées faciles à utiliser.

La précision des mesures, notamment en courant continu et intensité, est particulièrement appréciée.

Beaucoup soulignent la simplicité d’utilisation et le bon rapport qualité-prix.

Cependant, quelques retours sont plus mitigés :

• La fiabilité dans le temps reste parfois discutée.
• Certains utilisateurs trouvent la lisibilité de l’écran perfectible.
• Quelques avis relèvent des limites sur la sensibilité et certaines fonctionnalités.

Équipements et Composants Liés à l’Ohmmetre

Le domaine de la mesure électrique regroupe plusieurs équipements complémentaires à l’ohmmetre, utilisés pour une analyse approfondie des circuits :

• Multimètre : Un appareil polyvalent qui intègre souvent la fonction ohmmétrique, mais peut également mesurer la tension et le courant.
• Oscilloscope : Utilisé pour visualiser les signaux électriques et analyser en temps réel le comportement d’un circuit.
• Pinces ampèremétriques : Instrument permettant de mesurer l’intensité du courant sans interrompre le circuit.
• Testeur de continuité : Utilisé pour vérifier l’intégrité des circuits et des connexions.

Mots-Clés Associés

Pour optimiser votre recherche et votre compréhension, voici quelques mots-clés associés à l’ohmmetre et au domaine de l’électricité :

• Multimètre
• Résistance électrique
• Loi d’Ohm
• Mesure de tension
• Diagnostic électrique
• Test de continuité
• Électrotechnique

Questions Fréquentes (FAQ)

Qu’est-ce qu’un ohmmetre et pourquoi est-il important ?

Un ohmmetre est un instrument de mesure qui permet de déterminer la résistance électrique d’un composant ou d’un circuit. Il est essentiel pour identifier des problèmes comme les coupures ou les courts-circuits et pour assurer la sécurité des installations électriques.

Comment utiliser un ohmmetre en toute sécurité ?

Avant toute mesure, assurez-vous que le circuit est déconnecté de toute source d’alimentation. Utilisez l’appareil selon les instructions du fabricant et portez des équipements de protection individuelle lorsque cela est nécessaire.

Quelle est la différence entre un ohmmetre et un multimètre ?

L’ohmmetre est spécialisé dans la mesure de la résistance, tandis que le multimètre est un appareil polyvalent capable de mesurer la tension, le courant et parfois d’autres grandeurs électriques. De nombreux multimètres intègrent une fonction ohmmétrique.

Est-ce que tous les ohmmetres nécessitent une calibration ?

Oui, pour garantir des mesures précises, il est recommandé de calibrer régulièrement tous les instruments de mesure, y compris les ohmmetres, surtout dans un contexte professionnel ou lorsqu’ils sont utilisés de manière intensive.

Puis-je utiliser un ohmmetre sur des circuits sous tension ?

Non, l’utilisation d’un ohmmetre sur un circuit sous tension est extrêmement dangereuse et peut endommager l’appareil ainsi que mettre en danger votre sécurité. Assurez-vous toujours que le circuit est hors tension avant de procéder à une mesure.

Quelles sont les normes internationales applicables aux ohmmetres ?

Les ohmmetres sont soumis aux normes internationales établies par des organismes tels que l’IEC (Commission Électrotechnique Internationale) et l’ISO, qui définissent les exigences de précision, de sécurité et de qualité pour les instruments de mesure.

Conclusion

En conclusion, l’ohmmetre est un outil fondamental dans le domaine de l’électricité, permettant des mesures précises de la résistance et aidant ainsi au diagnostic et à la maintenance des circuits. Que vous soyez un professionnel cherchant à affiner vos interventions ou un bricoleur désireux d’approfondir vos connaissances, maîtriser l’utilisation et le fonctionnement de l’ohmmetre vous apportera une meilleure compréhension de vos installations électriques. N’hésitez pas à combiner ce savoir avec d’autres équipements de mesure, comme le multimètre et l’oscilloscope, pour développer une approche complète et sécurisée dans toutes vos interventions électriques.

Cette fiche a pour vocation d’être un guide de référence vous permettant de mieux appréhender les différents aspects liés à l’ohmmetre. Nous vous invitons à explorer d’autres ressources et à toujours vous conformer aux normes et aux recommandations de sécurité lors de l’usage de ces instruments.

Ressources Complémentaires

Pour aller plus loin dans l’étude et l’utilisation de l’ohmmetre et d’autres outils de diagnostic électrique, consultez des manuels techniques, suivez des formations spécialisées et rejoignez des forums ou groupes d’échange dédiés à l’électrotechnique.

La maîtrise de l’ohmmetre constitue une étape incontournable pour tout professionnel désirant parfaire son expertise dans la vérification, la maintenance et la sécurité des installations électriques. Avec une bonne compréhension de son fonctionnement et des précautions d’usage, vous pourrez optimiser vos diagnostics et garantir la conformité de vos réalisations électriques.

En conclusion, intégrez l’ohmmetre comme un allié indispensable dans votre arsenal d’outils de mesure, et boostez vos compétences techniques pour des interventions électriques toujours plus sûres et précises.
